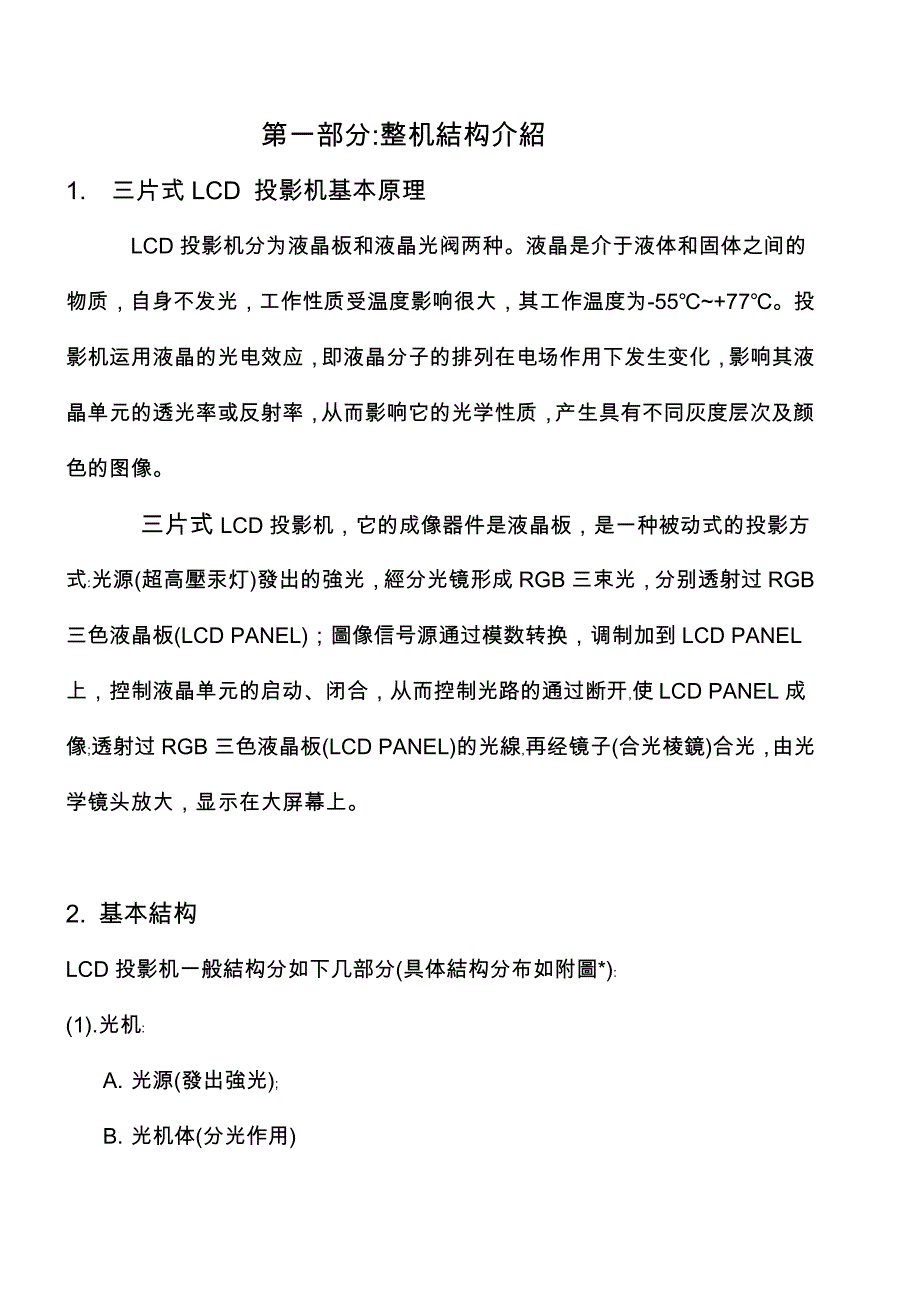

第一部分:整机結构介紹1. 三片式LCD 投影机基本原理LCD投影机分为液晶板和液晶光阀两种液晶是介于液体和固体之间的物质，自身不发光，工作性质受温度影响很大，其工作温度为-55℃~+77℃投影机运用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像三片式LCD投影机，它的成像器件是液晶板，是一种被动式的投影方式﹕光源(超高壓汞灯)發出的強光，經分光镜形成RGB三束光，分别透射过RGB三色液晶板(LCD PANEL)；圖像信号源通过模数转换，调制加到LCD PANEL上，控制液晶单元的启动、闭合，从而控制光路的通过断开﹐使LCD PANEL成像﹔透射过RGB三色液晶板(LCD PANEL)的光線﹐再经镜子(合光棱鏡)合光，由光学镜头放大，显示在大屏幕上2. 基本結构LCD投影机一般結构分如下几部分(具体結构分布如附圖*)﹕(1).光机﹕A. 光源(發出強光)﹔B. 光机体(分光作用)C. 鏡頭組座﹕含LCD PANEL(成像)﹑合光棱鏡﹑光學鏡頭(像放大)﹔(2).散熱系統﹕風扇﹑風道﹑濾网﹔ (3).電子系統﹕A．Driver Board (驅動控制LCD PANEL 成像)﹔ B．Control Board (控制各項功能)﹔ C．Graphic Board (接受處理計算机信號)﹔ D .Video Board (接受處理視頻信號 ) ﹔ E．電源供應組件(4).外觀結构﹕大体由前蓋﹑后蓋﹑上蓋﹑下蓋﹑燈泡蓋﹑濾网蓋﹑鏡頭蓋﹑腳座組件組成。
5).以 PJ-X(S)700為例﹐整机結构組成如下圖: 第二部分: LCD 投影机光學結构簡介1. 三片式LCD投影机光机結构原理簡介 光机(Optical Engine)作為投影机的核心部件,是投影机內技術密集度高同時价格也較昂貴的重要組成部分.光机內部光學系統共涉及兩部分:光源處理(R,G,B三原色偏振光產生)和模擬信號轉換(單色LCD液晶板和鏡頭部分).系統詳細結构如圖1所示: 圖1: 三片式LCD投影机光机內部光學系統 重要介紹一下合光棱鏡及P&S轉換鏡內部工作原理,合光棱鏡為四塊膠合形成的棱鏡,每個膠合面按各自的鍍膜設計规定進行鍍膜.各棱鏡膠合面和配合角度的精度规定非常嚴格,三個入射表面分別鍍R,G,B三色光的透射膜和AR-Coating(抗反射膜), 出射面鍍AR-Coating.合光棱鏡各工作面的內部光學結构如圖2所示: 圖2: 合光棱鏡內部光學結构 P&S Convert是由诸多個平行六面体(兩斜面傾角為:45度)的小棱鏡通過膠合拼接在一起构成的.光源發出的類似自然光的近似平行光束,經過P&S Convert處理后成為單一的(光振子只做垂直方向振動)偏振S光,此步為達到符合LCD Panel规定的光源所進行的初步處理動作.自然光是空間振動 (任意方向)均勻的非偏振光,光振子的振動矢量總可以分為兩個方向:与傳播方向一致(S)和垂直于傳播方向(P).P&S Convert的結构原理如圖3所示: 圖3: P&S Convert工作原理2． PJ-X700/S700光机光源處理部分的結构X700与S700光學結构相似,區別只在于顯示信號模式不同,前者為XGA:1024*768;后者:SVGA:800*600,LCD Panel電路結构不同而已.光机 光源處理部分的結构如下圖: 圖4: PJ-X700/S700光机內部光學元件結构光机前光源處理系統加上鏡頭組件﹐构成光机.如下圖示. 圖5 : PJ-X700/S700鏡頭与光机整体裝配關系。
