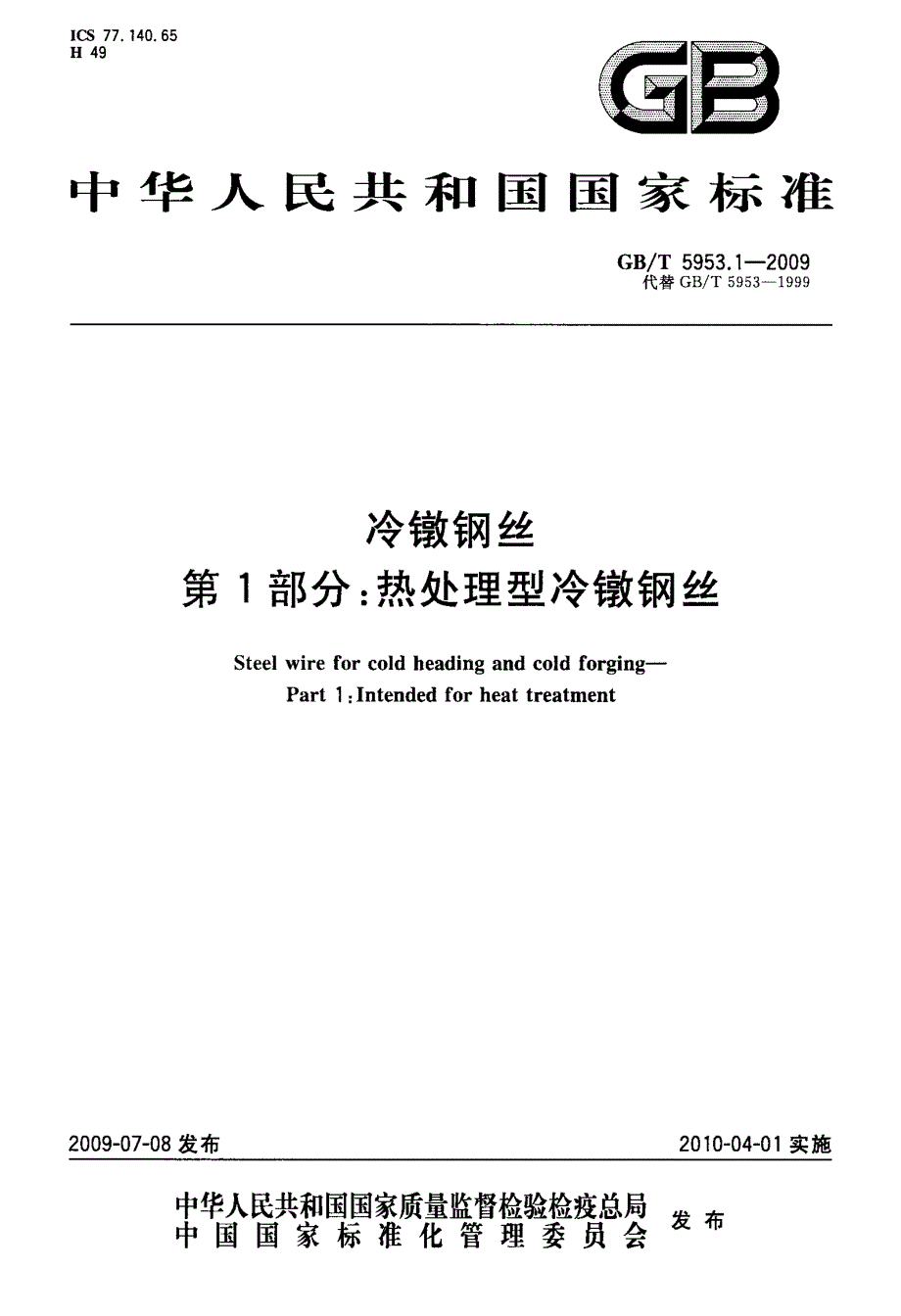

ICS 77．140．65 H 49@目 中华人民共和国国家标准GB／T 5953．1—2009 代替GB／T 5953—1999冷镦钢丝 第1部分：热处理 型冷镦钢丝Steel wire for cold heading and cold for矛ng—Part 1：Intended for heat treatment2009-07-08发布2010-04-01实施宰瞀鹊紫瓣警矬瞥星发中国国家标准化管理委员会促19GB／T 5953．1—2009刖昌GB／T 5953((冷镦钢丝》分为三个部分： ——第1部分：热处理型冷镦钢丝； ——第2部分：非热处理型冷镦钢丝； ——第3部分：非调质型冷镦钢丝 本部分为GB／T 5953的第1部分，修改采用JIS G 3508—2：2005《冷顶锻用硼钢丝》(英文版)和JIS G 3509—2：2003((冷顶锻用低合金钢丝》(英文版) 本部分根据JISG 3508—2：2005和J]SG 3509—2：2003重新起草为了便于比较，在资料性附录A 中列出了本部分中条款和JIS G 3508—2：2005和JIS G 3509 2：2003条款的技术差异及其原因一览表。
本部分和第2部分共同代替GB／T 5953 1999((冷镦钢丝》 本部分与GB／T 5953 1999相比主要变化如下：——增加了按紧固件和冷成型件热处理状态分类； ——修改了交货状态； ——增加了订货内容； ——钢丝的直径范围由(1．00～16．0)ram扩大到(1．00～45．0)mm； ——加严了尺寸精度及平直度； ——提高了盘重； ——取消了标记示例； ——取消了化学成分、冶炼方法、低倍组织和晶粒度要求的规定； ——修改了力学性能指标； ——加严了脱碳层指标；—一增加了“增碳要求”； 拉伸等取样数量由5％盘修改为3盘 本部分附录A为资料性附录 本部分由 中国钢铁工业协会提出 本部分由全国钢 标准化技术委员会归口本部分主要起草单位：东北特殊钢集团有限责任公司、南京宝日钢丝制品有限公司、冶金工业信息 标准研究院、邢台钢铁有限责任公司本部分主要起草人：徐效谦、真娟、韩畴、王正茂、王玲君、戴石锋、赵保民 本部分所代替标准的历次版本发布情况为：——GB／T 5953—1986、OB／T 5954—1986，OB／T 5953 1999GB／T 5953．1—2009冷镦钢丝 第1部分：热处理型冷镦钢丝1范围本部分规定了热处理型冷镦钢丝的分类及代号、订货内容、尺寸、外形、重量及允许偏差、技术要求、 试验方法、检验规则、包装、标志及质量证明书。
本部分适用于制造铆钉、螺栓、螺钉和螺柱等紧固件及冷成型件用优质碳素结构钢丝和合金结构钢 丝(以下简称钢丝)紧固件或冷成型件经冷镦或冷挤压成型后，需要进行表面渗碳、渗氮、调质等热 处理2规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究 是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本部分GB／T 222钢的成品化学成分允许偏差GB／T 223．3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量 GB／T 223．5钢铁酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB／T 223．9钢铁及合金铝含量的测定铬天青S分光光度法GB／T 223．11钢铁及合金铬含量的测定可视滴定或电位滴定法GB／T 223．12钢铁及合金化学分析方法碳酸钠分离一二苯碳酰二肼光度法测定铬量GB／T 223．13钢铁及合金化学分析方法硫酸亚铁铵滴定法测定钒含量 GB／T 223．14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量 GB／T 223．16钢铁及合金化学分析方法变色酸光度法测定钛量GB／T 223．18钢铁及合金化学分析方法硫代硫酸钠分离一碘量法测定铜量GB／T 223．23钢铁及合金镍含量的测定丁二酮肟分光光度法GB／T 223．26钢铁及合金钼含量的测定硫氰酸盐分光光度法GB／T 223．53钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量 GB／T 223．54钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量 GB／T 223．58 钢铁及合金化学分析方法亚砷酸钠亚硝酸钠滴定法测定锰量GB／T 223．59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB／T 223．60钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB／T 223．61钢铁及合金化学分析方法磷钼酸铵容量法测定磷量 GB／T 223．62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB／T 223．63钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB／T 223．64钢铁及合金锰含量的测定火焰原子吸收光谱法GB／T 223．67钢铁及合金硫含量的测定次甲基蓝分光光度法GB／T 223．68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB／T 223．69钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法GB／T 223．71钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量1GB／T 5953．1—2009GB／T 223．72钢铁及合金硫含量的测定重量法GB／T 223．75钢铁及合金硼含量的测定 甲醇蒸馏一姜黄素光度法 GB／T 223．76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB／T 224钢的脱碳层深度测定法GB／T 228金属材料室温拉伸试验方法GB／T 230．1金属材料洛氏硬度试验第1部分：试验方法(A、B、c、D、E、F、G、H、K、N、T标尺)GB／T 342—1997冷拉圆钢丝、方钢丝、六角钢丝尺寸、外形、重量及允许偏差GB／T 905—1994冷拉圆钢、方钢、六角钢尺寸、外形、重量及允许偏差 GB／T 2103钢丝验收、包装、标志及质量证明书的一般规定GB／T 3207--2008银亮钢GB／T 4336碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法) GB／T 6478冷镦和冷挤压用钢GB／T 13298 金属显微组织检验方法GB／T 20066钢和铁化学成分测定用试样的取样和制样方法JB／T 5074--2007低、中碳钢球化体评级YB／T 5293金属材料顶锻试验方法3分类及代号3．1按紧固件和冷成型件热处理状态分类，冷镦钢丝用钢可分为： 表面硬化型：紧固件冷镦成形后需经 表面渗碳(渗氮)处理，然后再进行淬火+低温回火处理。
调质型(包括含硼钢)：紧固件冷镦成型后， 先正火然后再经淬火+高温回火处理，或直接进行淬火+高温回火处理 3．2按钢丝生产工艺流程，可将冷镦钢丝交货状态分为： 冷拉(hard drawing)——HD冷拉+球化退火+轻拉(spheroidizing annealing+light drawing)——sALD； 退火+冷拉+球化退火+轻拉状态(annealing+spheroidizing annealing+light drawing)——一 ASALD：冷拉+球化退火状态(spheroidizing annealing)——sA4订货内容按本部分订货的合同或订单应包括下列内容：a)本标准号； b)产品名称；c)钢的牌号及成分要求； d)尺寸与外形(见第5章)； e)重量(或数量)； f)交货 状态(见6．3)； g)其他要 求5尺寸、外形、重量及允许偏差5．1尺寸 5．1．1钢丝的公称直径为1．00 mm～45．00 mm2GB／T 5953．1—20095．1．2公称直径不大于16．00 mm的钢丝直径允许偏差应符合GB／T 342—1997表3中10级的规定； 公称直径大于16．00 mm～25．00 mm的钢丝直径允许偏差应符合GB／T 905--1994表2中11级的规 定；公称直径大于25．00 mm的钢丝精度由供需双方协商。
5．1．3直径不大于16．00 mm的磨光钢丝尺寸允许偏差应符合GB／T 3207 2008的10级的规定；直 径大于16．00 mm～25．00 mm的磨光钢丝尺寸允许偏差应符合GB／T 3207 2008的11级的规定；直 径大于25．00 mm的钢丝精度由供需双方协商5．1．4钢丝的不圆度应不大于直径公差之半 5．1．5根据需方要求，并在合同中注明，可提供特殊精度要求的钢丝5．2外形5．2．1钢丝通常以盘卷状态交货，盘卷应规整，不得散乱、扭曲或呈“根据需方要求，并在合 同注明，可提供直条钢丝和磨光钢丝5．2．2直条钢丝和磨光钢丝的通常长度为2 000 mm～6 000 mm，其平直度应不大于2 mm／m 5．3重量5．3．1每盘钢丝应由一根钢丝组成，不允许任何形式的接头，最小盘重应符合表1规定 5．3．2经供需双方商定，并在合同中注明，可提供额定盘重的钢丝，盘重允许偏差为土15％ 表1钢丝盘重钢丝公称直径d／mm最小盘重／kg1．00～2．00 10>2 00～4．00 15>4．00～9．0030>9．00 506技术要求6．1牌号及化学成分6．1．1钢丝用钢的牌号及化学成分(熔炼分析)应符合合同注明的相关标准。
6．1．2钢丝成品化学成分允许偏差应符合GB／T 222的规定 6．2交货状态6．2．1 钢丝有HD、SALD、ASALD和SA四种交货状态，订货时应在合同中注明交货状态6．2．2钢丝一般以盘卷状交货，根据需方要求并在合同中注明，也可以退火酸洗、直条和磨光状态 交货6．3力学性能6．3．1 以HD状态交货的钢丝，其力学性能由供需双方协商确定6．3．2表面硬化型钢丝交货状态的力学性能应符合表2的规定 表2表面硬化型钢丝力学性能钢丝公称 SALDSA牌号1直径／抗拉强度R／ 断面收缩率Z／ 洛氏硬度／ 抗拉强度R／ 断面收缩率Z／ 洛氏硬度／ MPa％HRB MPa％HRB≤6．00420～620≥55MLlO>6．00～12．00 380～560≥55300～450≥60≤75>12．00～25．0G350～500 ≥50≤81GB／T 5953．1—2009表2(续)钢丝公称 SALDSA牌号‘直径／抗拉强度R／ 断面收缩率z／ 洛氏硬度／ 抗拉强度R／ 断面收缩率z／ 洛氏硬度／ MPa％HRBMPa％HRBMLl5≤6．00440～640≥55 MLl5Mn MLl8>6．00～12．00 400～580≥55350～500≥60≤80MLl8MnML20 >12．00～25．00380～530≥50 ≤83ML20Mn MLl6CrMn≤6．00440～640≥55ML20MnA ML22Mn>6．00～12．00 420～600≥55370～520≥60 ≤82 MLl5CrML20Cr>12．00～25．0C400～550 ≥50≤85 MLl8CrMoML20CrMoA≤25．00480--680≥45≤93420～620≥58≤91ML20CrNiMc注：直径小于3．oo r／llTl的钢丝断面收缩率仅供参考。
8牌号的化学成分可参考GB／T 64786．3．3调质型钢丝交货状态的力学性能应符合表3和表4的规定 表3调质型碳素钢丝的力学性能钢丝公称 SALDSA牌号‘直径／抗拉强度R／ 断面收缩率Z／ 洛氏硬度／ 抗拉强度R／ 断面收缩率z／ 洛氏硬度／ MPa％HRBMPa％HRBML25≤6．00 490～690≥55 ML25Mn ML30Mn>6．00～12．00470～650 ≥55380～560≥60 ≤86ML30ML35 >12．00～25．00450～600≥50≤89≤6．00550～730≥55ML40 >6．00～12．00 500～670≥55430～。
