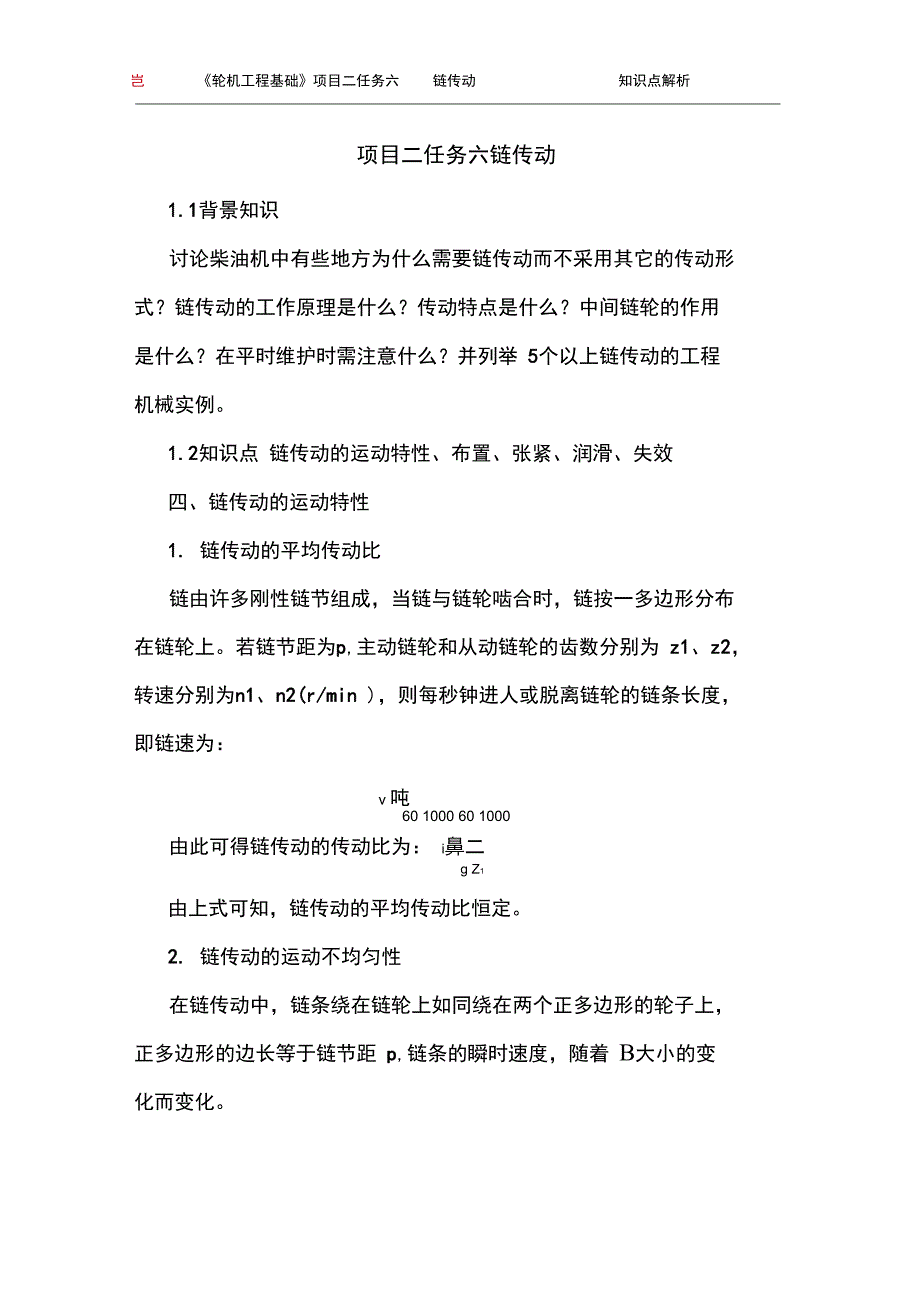

岂 弋》《轮机工程基础》项目二任务六 链传动 知识点解析项目二任务六链传动1.1背景知识讨论柴油机中有些地方为什么需要链传动而不采用其它的传动形 式？链传动的工作原理是什么？传动特点是什么？中间链轮的作用 是什么？在平时维护时需注意什么？并列举 5个以上链传动的工程 机械实例1.2知识点 链传动的运动特性、布置、张紧、润滑、失效四、链传动的运动特性1. 链传动的平均传动比链由许多刚性链节组成，当链与链轮啮合时，链按一多边形分布 在链轮上若链节距为p,主动链轮和从动链轮的齿数分别为 z1、z2， 转速分别为n1、n2(r/min )，则每秒钟进人或脱离链轮的链条长度， 即链速为：v 吨60 1000 60 1000由此可得链传动的传动比为： i鼻二g Z1由上式可知，链传动的平均传动比恒定2. 链传动的运动不均匀性在链传动中，链条绕在链轮上如同绕在两个正多边形的轮子上， 正多边形的边长等于链节距 p,链条的瞬时速度，随着 B大小的变 化而变化因此，在实际的传动过程中，即使主动链轮以恒角速度 3 1转动, 链条的瞬时速度和从动轮的瞬时角速度 3 2不断地作周期性变化的由此可知，链传动的瞬时传动比是变化的。
由于多边形效应，当主动链轮匀速转动时，链条的瞬时速度将产 生周期性变化，引起链传动运动的不平稳，称为链传动的运动不均匀 性，链的速度越大，链节距越大、链轮齿数越少、链传动的运动不均 匀性越明显，动载荷越大，故链传动不适用高速拓展延伸】链传动的布置、张紧、润滑和失效1. 链传动的布置原则(1 )链传动一般应布置在铅垂面内，尽可能避免布置在水平或倾 斜平面内2) 中心线一般宜水平或接近水平布置， 链传动的紧边在上方或 在下方都可以，但在上方好一些 3) 链传动的两轴应平行，应尽量保持链传动的两个链轮共面， 否则工作中容易脱链2. 链传动布置时需注意(1) 两轮轴在同一水平面，紧边在上、在下均能正常工作2) 两轮轴不在同一水平面，松边应在下面否则松边下垂量增 大后链条与链轮容易卡死3) 两轮轴在同一水平面，松边应在下面否则松边下垂量增大 后松边与紧边相碰，须经常调整中心距(4) 两轮轴在同一铅垂面内，下垂量增大会减少下链轮的有效啮 合齿数，降低传动能力，为此应采用：①中心距可调；②设张紧装置; ③上下两轮错开3. 链传动的张紧链传动的张紧方式：可以依靠弹簧的弹力张紧；可以依靠重力块 的重力张紧；可以依靠调整张紧装置的位置张紧。
4. 链传动的润滑链传动的润滑方式有：①人工润滑；②油杯润滑；③油浴润滑、 飞溅给油；④用油泵强制润滑和冷却润滑油的选取：环境温度高或载荷大取粘度高的，反之取低的5. 链传动的失效形式链传动的失效形式主要有：①链板疲劳破坏；②滚子、套筒的冲 击疲劳破坏；③销轴与套筒的胶合；④链条铰链磨损；⑤过载拉断链轮主要的失效形式是链齿的磨损。
