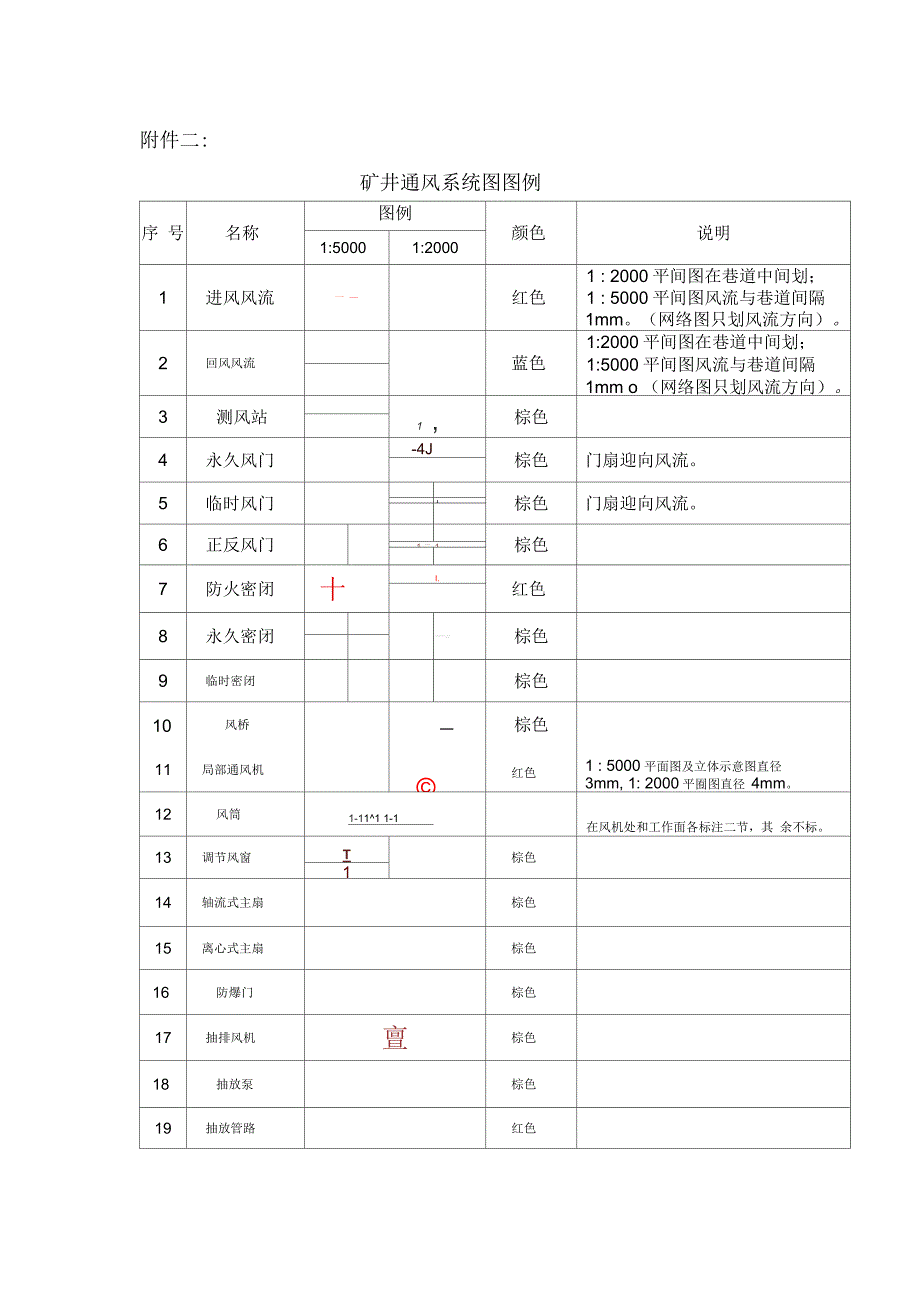

附件二:矿井通风系统图图例序 号名称图例颜色说明1:50001:20001进风风流一 —红色1 : 2000平间图在巷道中间划；1 : 5000平间图风流与巷道间隔 1mm网络图只划风流方向）2回风风流蓝色1:2000平间图在巷道中间划；1:5000平间图风流与巷道间隔1mm o （网络图只划风流方向）3测风站1，棕色4永久风门-4J棕色门扇迎向风流H5临时风门棕色门扇迎向风流J6正反风门棕色1 二 17防火密闭十I.红色8永久密闭———二棕色9临时密闭棕色1011风桥局部通风机―©棕色红色1 : 5000平面图及立体示意图直径3mm, 1: 2000平囿图直径 4mm12风筒1-11^1 1-1在风机处和工作面各标注二节，其 余不标13调节风窗T棕色114轴流式主扇棕色15离心式主扇棕色16防爆门棕色17抽排风机亶棕色18抽放泵棕色19抽放管路红色矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸（毫米）传 感 器甲烷传感器绿直径=8,线宽0.5mm一氧化碳传感器红©直径=8,线宽0.5mm风速传感器里 八、、©直径=8,线宽0.5mm负压传感器黄0直径=8,线宽0.5mm温度传感器紫O直径=8,线宽0.5mm设备开停传感器蓝直径=8,线宽0.5mm馈电传感器红直径=8,线宽0.5mm风门开关传感器蓝@直径=8,线宽0.5mm井下设备分站（干线扩展器）红1分站1方框：长12宽4,线宽0.5mm分站（干线扩展器）电源箱红1电源方框：长12宽4,线宽0.5mm断电仪红©直径=8,线宽0.5mm线 缆光纤蓝在光纤上标出型号，线宽0.5mm主通讯电缆里 八、、在电缆上标出型号，线宽0.5mm传感器电缆红—在电缆上标出型号，线宽0.3mm其 它防雷器（通讯、电源）红防雷器方框：长12宽4,线宽0.5mm监测中心红监测中心方框：长30宽15,线宽 0.5mm,0.3mm矿井防灭火系统图图例在舁 厅P名称图例颜色说明1灌浆清水池臣屋1蓝色底10mm,高压6 mm,XX标注水池容量2泥浆池隹-当黄色底10 mm,高压6 mm,XX标注水池容量3清水泵蓝色底 10mm,高 8mm4泥浆泵回黄色底 10mm,高 8mm5土场g黄色底10mm,底宽10mm6水枪■蓝色长 10mm7清水管绿色标注管径，实长8泥浆管黄色标注管径，实长9截门-5-紫色长10mm,直径3mm10钻孔0红色直径5mm11均压气室蓝色长 10mm12均压管路棕色标注管径，实长13均压风机①红色直径8mm,标注型号功率14消火栓T长 10mm红色15消防材料库红色长 15mm,宽 10mm16火区红色线粗2mm,XX标注火区名称.并注明发火时间17注销火区<2L2L>绿色线粗2mm,XX标注火区名称.并注明发火时间18束管监测中心站♦三紫色长 15mm,宽 10mm19束管—N—紫色N标注芯数，实长20分路箱j二3tli尸 1v紫色长10mm,宽6mm,N标注总芯.N1,N2标注分路芯数21采样器uno—紫色长 10mm,宽 2mm22制氮机照/ %橙色高10mm,底宽10mm23注氮管橙色标注管径矿井防尘系统图图例在舁 厅P设备名称图例符号颜色图例尺寸（毫米）1静压水池X X蓝色底15mm 高8mm x x标注水池容量2干 管—棕色标注实长管径100mm以上（包括100mm）3支 管蓝色标注实长管径100mm以下4三通阀门T XX黑色3mm可简化标注 xx标注实际个数5截 门黑色5mm6净化水幕黑色长8mm 宽4mm7转载洒水-黑色长4mm 宽3mm8过虑装置—1n—黑色长 10mm 宽 3mm9隔爆装置77黄色长8mm 宽4mm10除尘风机®篮色直径8mm-可编辑修改-正所谓： 穿金戴银能怎样，平平凡凡又如何，只要你能知足，就什么都不缺”.要知道有的人虽然贫穷，但感觉很幸福；有的人虽然富有，但浮而不实，忧虑重重。
