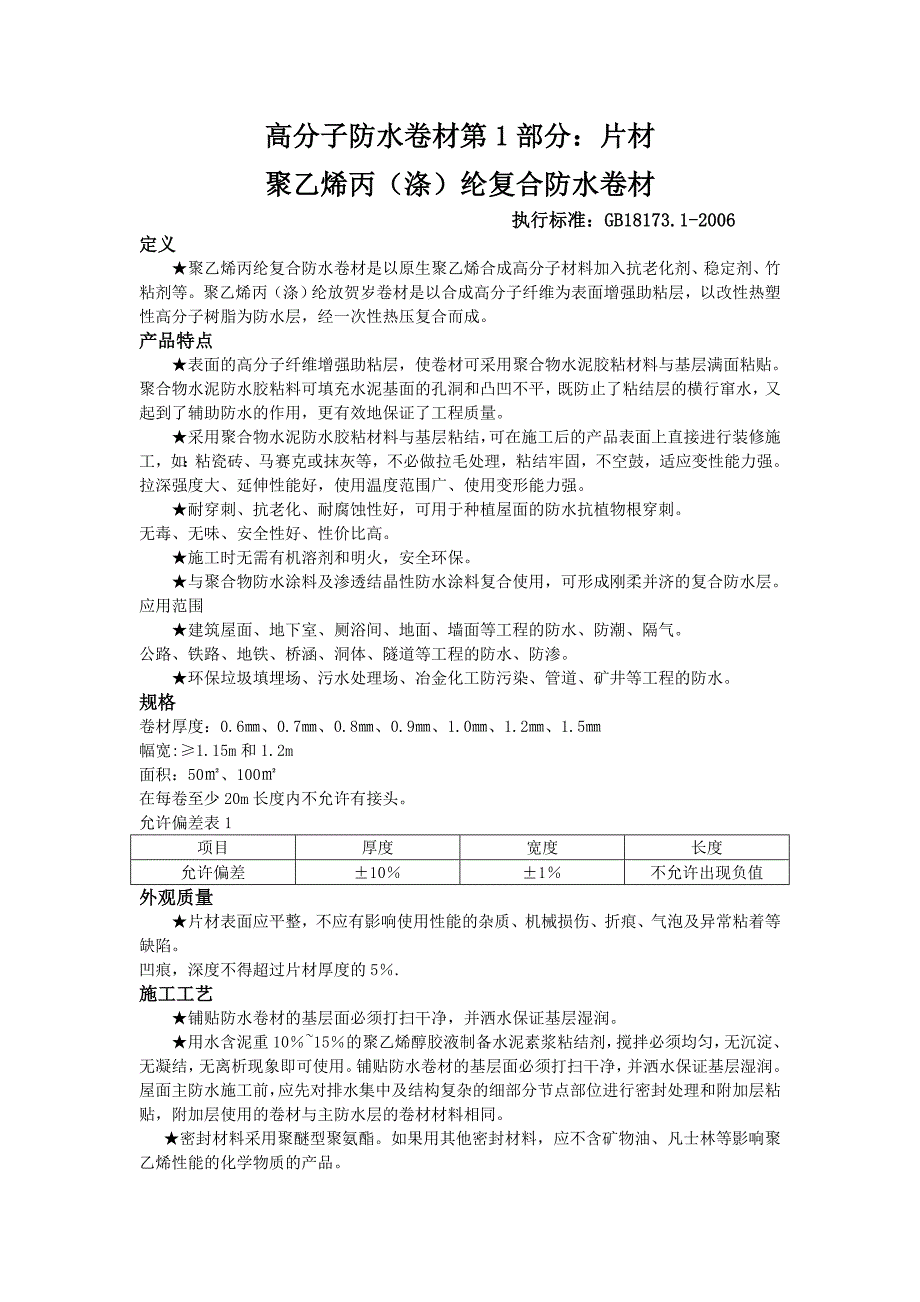

高分子防水卷材第 1部分：片材聚乙烯丙（涤）纶复合防水卷材执行标准：GB18173.1-2006定义★聚乙烯丙纶复合防水卷材是以原生聚乙烯合成高分子材料加入抗老化剂、稳定剂、竹粘剂等聚乙烯丙（涤）纶放贺岁卷材是以合成高分子纤维为表面增强助粘层，以改性热塑性高分子树脂为防水层，经一次性热压复合而成产品特点★表面的高分子纤维增强助粘层，使卷材可采用聚合物水泥胶粘材料与基层满面粘贴聚合物水泥防水胶粘料可填充水泥基面的孔洞和凸凹不平，既防止了粘结层的横行窜水，又起到了辅助防水的作用，更有效地保证了工程质量★采用聚合物水泥防水胶粘材料与基层粘结，可在施工后的产品表面上直接进行装修施工，如：粘瓷砖、马赛克或抹灰等，不必做拉毛处理，粘结牢固，不空鼓，适应变性能力强拉深强度大、延伸性能好，使用温度范围广、使用变形能力强★耐穿刺、抗老化、耐腐蚀性好，可用于种植屋面的防水抗植物根穿刺无毒、无味、安全性好、性价比高★施工时无需有机溶剂和明火，安全环保★与聚合物防水涂料及渗透结晶性防水涂料复合使用，可形成刚柔并济的复合防水层应用范围★建筑屋面、地下室、厕浴间、地面、墙面等工程的防水、防潮、隔气公路、铁路、地铁、桥涵、洞体、隧道等工程的防水、防渗。
★环保垃圾填埋场、污水处理场、冶金化工防污染、管道、矿井等工程的防水规格卷材厚度：0.6㎜、0.7㎜、0.8㎜、0.9㎜、1.0㎜、1.2㎜、1.5㎜幅宽:≥1.15m 和 1.2m面积：50㎡、100㎡在每卷至少 20m长度内不允许有接头允许偏差表 1项目 厚度 宽度 长度允许偏差 ±10％ ±1％ 不允许出现负值外观质量★片材表面应平整，不应有影响使用性能的杂质、机械损伤、折痕、气泡及异常粘着等缺陷凹痕，深度不得超过片材厚度的 5％.施工工艺★铺贴防水卷材的基层面必须打扫干净，并洒水保证基层湿润★用水含泥重 10％~15％的聚乙烯醇胶液制备水泥素浆粘结剂，搅拌必须均匀，无沉淀、无凝结，无离析现象即可使用铺贴防水卷材的基层面必须打扫干净，并洒水保证基层湿润屋面主防水施工前，应先对排水集中及结构复杂的细部分节点部位进行密封处理和附加层粘贴，附加层使用的卷材与主防水层的卷材材料相同★密封材料采用聚醚型聚氨酯如果用其他密封材料，应不含矿物油、凡士林等影响聚乙烯性能的化学物质的产品★转角处均匀加铺附加层，阴阳角等处均做成 R≥20㎜圆弧★防水卷材铺贴应采用满铺法，胶黏剂涂刷在基层面上应均匀，不漏底，不堆积，胶黏剂涂刷后应随即铺贴卷材，防止时间过长影响粘结质量。
★铺贴防水卷材不得皱折，不得用力拉伸卷材，边铺边排除卷材下面的多余的胶黏剂，保证卷材与基层以及各层卷材之间粘结密实★铺贴防水卷材的搭接宽度不的小于 100㎜★上下两层和相邻两幅卷材接缝应错开三分之一的幅宽性能指标对于整体厚度小于 1.0㎜，扯断伸长率不得小于 50％，其他性能指标达到规定值得 80％以上性能指标（18173.1-20016）符合表 2规定序号 项目 FS2常温 ≥ 601 断裂拉深强度／（N／㎝） 60℃ ≥ 30常温 ≥ 4002 扯断伸长率／％-20 ≥ 103 撕裂强度／N ≥ 204 不透水性﹙0.3Mpa，30min﹚ 无渗漏5 低温弯折性／℃ -20延伸 ≤ 26 加热伸缩量㎜收缩 ≤ 4断裂拉伸强度保持率／％ ≥ 807 加热空气老化﹙80℃，168h﹚ 扯断伸长率保持率／％ ≥ 70断裂拉伸强度保持率／％ ≥ 808 热空气老化（80℃，168h） 扯断伸长率保持率／％ ≥ 709 臭氧老化（40℃，168h）200pphm 无裂纹断裂拉伸强度保持率／％ ≥ 8010 人工气候老化扯断伸长率保持率／％ ≥ 70出厂检验★出厂检验项目：规格尺寸、外观质量、常温拉伸强度、常温扯断伸长率、撕裂强度、低温弯折性、不透水性能、复合强度。
运输与储存★片材在运输与储存时，应注意勿使包装损坏，放置于通风、干燥处，储存垛高不应超过平放五个片材卷高度堆放时，应放置于干燥的水平地面上，避免阳光直射，禁止与酸、碱、油及有机溶剂接触，且隔离热源★自生产日期起在不超过一年的保存期内产品性能符合本部分规定。
