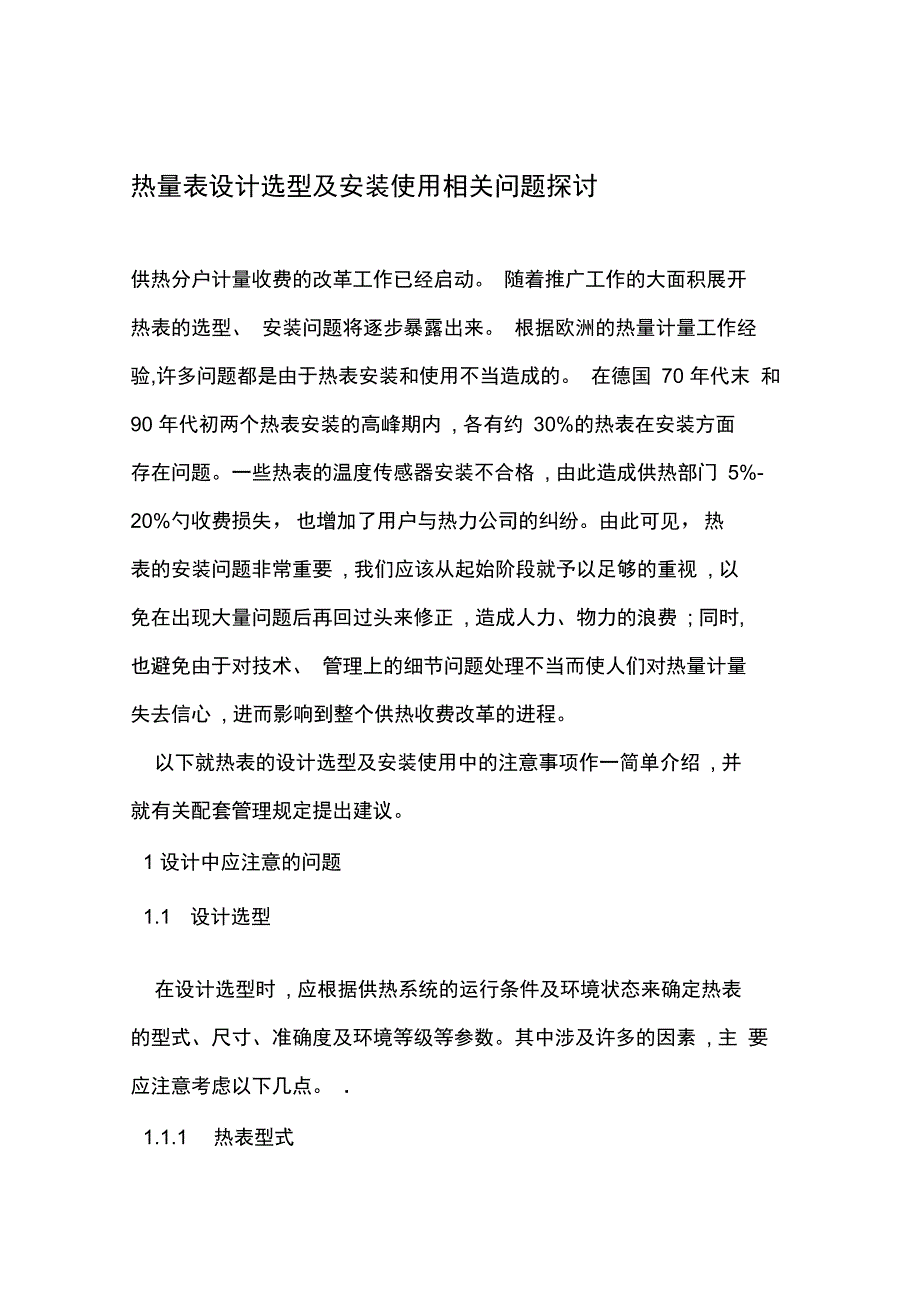

热量表设计选型及安装使用相关问题探讨供热分户计量收费的改革工作已经启动 随着推广工作的大面积展开 热表的选型、 安装问题将逐步暴露出来 根据欧洲的热量计量工作经 验,许多问题都是由于热表安装和使用不当造成的 在德国 70 年代末 和 90 年代初两个热表安装的高峰期内 , 各有约 30%的热表在安装方面 存在问题一些热表的温度传感器安装不合格 , 由此造成供热部门 5%-20%勺收费损失，也增加了用户与热力公司的纠纷由此可见，热 表的安装问题非常重要 , 我们应该从起始阶段就予以足够的重视 , 以 免在出现大量问题后再回过头来修正 , 造成人力、物力的浪费 ; 同时, 也避免由于对技术、 管理上的细节问题处理不当而使人们对热量计量 失去信心 , 进而影响到整个供热收费改革的进程以下就热表的设计选型及安装使用中的注意事项作一简单介绍 , 并 就有关配套管理规定提出建议1 设计中应注意的问题1.1 设计选型在设计选型时 , 应根据供热系统的运行条件及环境状态来确定热表 的型式、尺寸、准确度及环境等级等参数其中涉及许多的因素 , 主 要 应注意考虑以下几点 ．1.1.1 热表型式热表包括 3 部分:流量传感器、配对温度传感器和计算器。
常见的 热表有机械式、电磁式、超声波式、振荡式等等一般来说采用机械 式流量计量的热表的价格会比采用非机械式流量计量的热表低 ; 但非 机械式热表的精度及长久稳定性要比机械式的好 , 相应的故障率及运 行维护成本也就比机械式的低 选用时应综合考虑一次投资及维护保 养等成本1.1.2 系统压力供热采暖系统中一般采用的系统压力有 PN10,PN1押PN250热表的 设计制造也是按此分级进行的 , 可根据系统压力选用相应额定压力的 热表如果管道内的压力波动超过 1.5 倍额定压力的话 , 热表的流量 测量元件有可能会受到损坏1.1.3 介质温度 介质温度涉及供回水的最高、最低温度及最大、最小温差如果介 质温度及供回水温差超出热表的使用范围 , 有可能导致测量误差超标 或造成热表的损坏流量及管径 1.1.4系统流量是热表选型的最重要参数之一通常 , 管径与管内流量是 相互对应的对于一个设计合理的系统而言 , 其管道直径与热表的口 径可能非常接近或相同 但二者并不一定等同 一些设计人员习惯于 按系统管径来选用热表 , 这是错误的因为, 选用热表的主要参数是系 统流量而不是系统管径 , 应该按照流量大小来确定热表的型号。
热表的流量参数包括额定流量及最大、 最小流量一般最大流量为 额定流量的 2 倍, 最小流量为额定流量的 1/50 或 1/1000 为了保证热 表的正常工作及测量精度 , 必须使热表的额定流量与系统管道中最可 能的运行流量相近 , 同时还应注意使热表的最小流量小于系统管道的 最小流量、热表的最大流量大于系统管道的最大流量鉴于工程设计中通常计算的是最大负荷状态下的流量 , 而在实际运 行中多数情况F的流量都远远小于这个流量，所以,有时按照最大设 计流量的 80%来确定热表的额定流量往往更符合实际运行要求 国内以往设计时采用的系统管内流速较低 , 管径偏大 , 所以按流量方式 选择的热表的口径往往会比系统管道口径小在这种情况下 , 建议采 用变径措施因为如果采用与管径相同的大口径热表 , 热媒通过流量 计量装置的流速过低 , 有可能影响到计量精度此外 , 热表口径越大 , 价格越高, 有时热表口径大一号 , 其售价会高很多 , 所以应尽量避免不 必要地增大热表口径电源 1.1.5热表的供电方式有电池供电和外接电源供电两类 电池方式一般采 用鲤电池，寿命6〜12年不等；外接电源包括AC230V,24V及配24V等。
应根据具体工程项目情况来确定热表的电源配置在国内 , 由于市电 电网掉电比较频繁 , 建议采用电池供电方式 , 小型户用热表尤为如此 对于电源有保障的项目 ,也可采用市电供电方式在一些设有楼宇自 控系统的项目上，采用与自控系统相同的24V外接电源也不失为一种 好的选择, 可以节省布线费用 对于换热站内的大口径热表 , 如果采用 外接市电电源 , 应考虑掉电保护措施1.2 系统布置在系统设计阶段还需认真考虑热表的安装位置及其它安装要求 , 以 便于热表的安装施工及日后的使用和维护管理1.2.1 安装位置根据流量传感器与计算器是否可以分离 , 热表分为组合式及整体式 两种型式整体式热表的计算器与流量传感器合为一体 ,不可分离 , 只能随流量传感器安装在管路上 而组合式热表的计算器则既可固定 在管路上 ,也可安装在墙上或仪表箱内热表的参数显示在计算器面 板上,所以在确定安装位置时 , 必须注意保证能够方便读数 ;同时, 也 应注意给热表 （特别是计算器 ）提供一个较为温和、 干净及安全的工作 环境对于管内 热表的计算器必须安装在墙面或仪表盘上90 C的 情况水温高于热表属于精密仪表 , 工作时需进行采样、信号传输、数据计算及存 储等, 为减少外界对数据信号的干扰 , 应注意使其尽可能避开具有强 电磁场的环境。
计算器应与其它机电设备保持一定距离在国外热表的流量传感器一般都建议安装在回水管上 , 这主要是从 热表的工作条件考虑的 , 有时也会考虑一些参数的设定、修正等如 果要安装在供水管上的话 , 可以事先提出要求 在国内 , 为了防止盗热 现象 , 一些热力公司或物业管理公司希望把热表安装在供水管道上 在这种情况下 , 要注意厂家对安装位置的规定 , 如果需要 , 应在订货时 就予以明确说明 , 以免发生差错热表的配对温度传感器分别安装在供 /回水管内对于户用的小热表, 一些厂家提供一种把回水温度传感器集成在流量传感器上的产品 可以减少位置空间及安装工作量 另外还提供一种可以直接插入温度 探头的球阀,不但方便安装 ,还可以避免为了更换探头而必须将整个 管路排空 , 具有很大的便利性为了确保计量精度 , 热表各部分之间的连线长度都是精心设计的 , 不可随意更换或延长为此 ,在设计热表安装位置时 , 还必须考虑供、 回水管路的相对间距 ,以保证供/回水温度传感器的连接 在计算器表 盘与 其允许连接长度问题也应有所考虑 , 流量传感器分体安装时．如果热表安装在两个供热环路 （ 例如一套住宅内的供暖及生活热水 ） 的公共回水管上的话 ,安装位置应距三通接头有足够远的距离 （10 倍 管径长 ）, 以使两个回路的热水能够充分混合。
1.2.2 安装方向热表的流量传感器一般都对安装方向有所要求 , 这种要求的严格程 度与热表的型式有关 一般来说, 旋翼式的机械式热表最好水平安装 ; 螺翼式的可以水平或垂直安装 ;超声波热表的要求较为宽松 , 水平或 垂直安装均可设计中应注意厂家样本上对安装方向的规定1.2.3 直管段为了使热媒较为均匀地通过热表的流量传感器 , 机械式热表要求表 前有8〜10倍管径长的直管段及表后有6〜8倍管径长的直管段；超声 波及振荡式热表对此元要求1.2.4 配套部件热表是一种计量器具 ,为了便于日后标定检测或更换热表 , 在流量 传感器前后应各设一个关断阀门热表对水质有一定的要求 , 其中机械式的热表受水质的影响较大 , 所以必须在表前配过滤器相对而言 , 非机械式的热表对水质的要求 较 建议最好考虑设置过滤器 , 但鉴于国内二次网的水质较差 , 低1.3 连网通讯 热表一般都设有数据通讯接口 , 以便于实现远程读数和集中计费目前常用的通讯接口及系统包括光电接口、 M—总线、脉冲输出、无线通讯等M- 总线系统是欧洲标准的计费系统 ,具有简单、 经济、可靠等特点 , 在中国也有成功的应用 ;无线通讯方式避免了大量的室内布线 , 特别 适用于|日建筑内的系统改造 ; 脉冲输出也是常见的方式 ,可以很方便 地与各种楼宇控制系统集成。
目前的趋势是越来越多地采用连网通讯 系统这样不但可以节省计费读数的工作量、减少人为误差 , 同时还 可避免人室读数对住户的干扰但是 , 设置连网通讯系统必将增加技 资,所以不可盲目攀比 , 一味追求高级配置 应根据项目条件考虑是否 采用集中计费系统2 安装过程中应注意的问题2.1 安装前的准备必须在系统管道安装完毕并彻底清洗后方可安装热表 管道施工阶 段及冲洗过程中建议采用管段替代热表 （厂家有供 , 也可自己加工 ） 在热表安装过程中及安装后 , 不得再在管路上进行焊接或类似工作流量传感器的安装 2.2 安装流量传感器前应注意检查两端连接管的对中情况 , 避免流量传 感器受到扭曲或剪切应力的作用流量传感器有流向的要求 , 必须注 意使热水的流动方向与流量传感器上的箭头指向一致 对于一些大口 径的热表,其流量测量装置的重量有可能较大 , 应注意对其或对管道 采取相应的支撑措施2.3 温度传感器的安装热表上的供 /回水温度传感器必须经过测量选择配对 , 这是保证热 表精度的必要条件所以在安装过程中 ,切, 忌将厂家配套提供的配对 温度传感器拆散混用 更不得将厂家预装的传感器电缆劈开、 缩短或 延长。
应选择管内水温比较均匀的位置安装温度传感器 施工中应注意使 供/回水温度传感器具有相同的安装条件 另外, 还应注意温度传感器 不宜安装在管路上的高凸段 , 以避免管内集气影响测量通常,温度传感器可以安装在T型接头、球阅或套管内应根据温 度传感器敏感元件型式、 长度及管道口径大小来确定温度传感器的安 装方法及插入深度具体安装方法及要求见图 10 热表厂家一般都有 完整的安装配件可供选用 , 建议尽量采用厂家配套的保护套管及安装 配件 , 这样不但可简化安装 , 还可保证安装位置及热传导的质量 , 有利 于热表的精确运行计算器的安装 2.4计算器的安装应便于读数与操作 , 可水平（从上面读数 ）或垂直（从 前面读数 ）安装注意液晶显示数据应始终保持水平正向如果字符 朝下 , 不仅影响查看 , 还会缩短电池寿命计算器上配用的电源及通讯模块一般都是即插式的 , 不需内部接线 , 也不需特别设定如果热表采用外接电源或连网通讯 , 必须严格按照说明书的要求进 行外部接线一般不需要额外的屏蔽、接地等保护措施 , 但对雷击多 发区应注意热表外的防雷击措施 采用 230V 外接电源时 , 外接电源上 必须设有相应的熔断保护 , 熔断器的负载大小应按厂家规定选取。
2.5 整定与铅封热表安装后 , 应将热表前后的关断阀门完全打开对系统进行彻底的 排气, 避免热表流量、温度测量部件内集存空气然后检查热表的温 度及流量测量值是否大致与现场实际相符 , 必要时可相应调节系统流 量一般来说,热表的各种参数都是预先设定好了的 , 不需、同时也不应 随意改动只有在一些特殊的情况下才需要进行一些整定 , 例如对采 用外接电源的热表整定当前实际时间 , 对连网通讯的热表设定地址或 用户代码等整体热表安装过程中 , 有可能因某些信号暂时中断而使 热表 d 垂直安装给出故障显示 , 应清除故障显示 , 使计算器上的显示 屏返回到 用户显示层．在热表正式投人使用前 , 一定要对所有可能影响计量的可拆卸部件 进行封印保护需要进行封印的部位一般包括温度传感器 / 流量传感 器与管道的连接 ,计算器的接线端口、电源模块及外部连接 , 某些整定 按钮或触点以及热表的面板等最后, 要记录下热表目前的热量、流量累计读数及运行时数等2.6 保温对于有保温要求的系统 ,安装热表温度 /流量传感器的管段也应按 照系统管路的保温要求进行保温处理3 运行维护申应注意的问题 总的说来,热表是免维护的。
