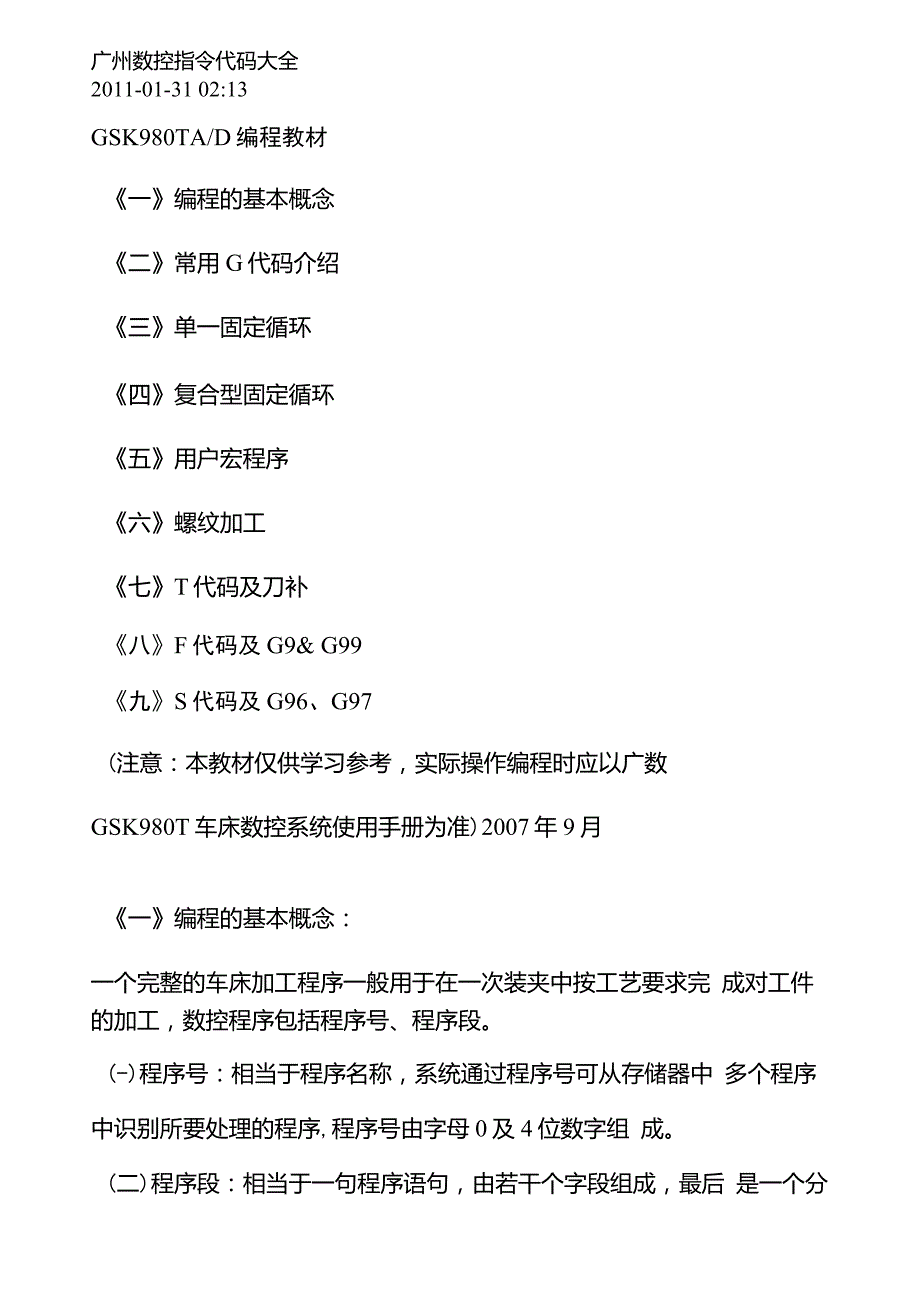

广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G9& G99《九》S代码及G96、G97(注意：本教材仅供学习参考，实际操作编程时应以广数GSK980T车床数控系统使用手册为准)2007年9月《一》编程的基本概念：一个完整的车床加工程序一般用于在一次装夹中按工艺要求完 成对工件的加工，数控程序包括程序号、程序段)程序号：相当于程序名称，系统通过程序号可从存储器中 多个程序中识别所要处理的程序,程序号由字母0及4位数字组 成二)程序段：相当于一句程序语句，由若干个字段组成，最后 是一个分号(;)录入时在键入E0B键后自动加上整个程序由 若干个程序段构成，一个程序段用来完成刀具的一个或一组动 作，或实现机床的一些功能三）字段（或称为字）:由称为“地址”的单个英语字母加若 干位数字组成根据其功能可分成以下几种类型的字段： ▲程序段号：由字母N及数字组成，位于程序段最前面，主要作 用是使程序便于阅读，可以省略，但某些特殊程序段（如表示跳 转指令的目标程序段）必须标明程序段号。
为了便于修改程序时插入新程序段，各句程序段号一般可间隔一 些数字（如 N0010、N0020、N0030）▲准备功能：即G代码，由字母G及二位数字组成，大多数G 代码用以指示刀具的运动如GOO、G01、G02） ▲表示尺寸（坐标值）的字段：一般用在G代码字段的后面，为 表示运动的G代码提供坐标数据，由一个字母与坐标值（整数或 小数）组成字母包括: 表示绝对坐标：X、Y、Z 表示相对坐标：U、V、W表示园心坐标：I、（车床实际使用的坐标只有X、Z,所以Y、V、J都用不着）▼表示进给量的字段：用字母F加进给量值组成，一般用在插补 指令的程序段中，规定了插补运动的速度▼S代码:表示主轴速度的字段用字母S加主轴每分钟转速（或主轴线速度：米/分）组成▼T代码：表示换刀及刀补▼辅助功能：用字母M及二位数字组成，表示机床的开、停等本机床的主要有效M代码为:M03：主轴正转M04：主轴反转M05：主轴停M08：开冷却液M09：关冷却液M00：程序暂停暂停后可按“循环起动”按钮继续运行)M30：代码后面,及用户宏程序中程序结束一个程序的最后一个程序段通常用M30来结束程序控制尾架及卡盘的M代码本机床无效。
▼其他特殊用途的字段，主要用在一些螺纹车削、循环车削的G《二》常用G代码介绍 (-)基本知识G代码的主要功能：直接控制刀具运动3个基本概念:▲插补：数控机床上，刀具根据指令，沿X轴及Z轴的进给运动运动轨迹有:Z方向的直线用于车园柱1:1X方向的直线一一用于车端面斜直线用于车园锥面用于车球插补运动的实质，即车床数控加工的基本原理：刀具根据数控系统的指令，沿X轴及Y轴方向分别移动微小的一段距离，刀具的 实际移动方向为X、Y二个方向的合成，一连串的这种移动组成 了刀具的运动轨迹最基本的插补指令：G01、G02、G03 ▲模态代码与非模态代码 模态代码：程序中的有关字段一经设置后，在以后的程序段中一 直有效，如继续保持该状态，不必重新设置非模态代码，即一次性代码，只在本程序段有效所有的G代码可分为模态与非模态▲G代码的分组：共四个组① 00组：属一次性代码，主要包括二大类:1、指令本身性质为一次性的，如G50 （坐标系设定），G04 （暂停）2、复合型定循环，G70-G76, 一条指令要重复循环多次② 01组：用得最多的一组，主要用于刀具的移动主要包括以 下几类：1、 快速移动：G002、 插补：G01、G02、G033、 螺纹：G324、 单一型固定循环：G90、G92、G9401组为模态指令，一旦被指定，就一直有效，直到被同一组的其他G代码所取代。
下面的02、03组同样为模态指令③ 02组：只有G96、G97二个，用于控制恒线速的开关，为模态 指令④ 03组：只有G98、G99二个，用于设定进给量的单位（每分钟 进给量或主轴每转进给量为模态指令二）常用G代码的使用AG50：坐标轴设定（实际上是：根据刀具的实际位置，确定工件坐标系的X、Z坐标值）G50指令执行后，不产生运动，但工件坐标系按指令值作了更新使用举例：G50 X100 Z250；其实质含义是：工件坐标系的X坐标立即被被修改为100, Z坐标修改为250系统立即以新的坐标值显示一股用于录入方 式下通过对刀建立工件坐标系o 关于工件坐标系（即编程所使用的坐标系）:以车床主轴旋转轴线作为X方向的零位（即径向零位）Z轴方向的零位（即轴向零位）可根据工件情况确定，一般以卡 盘端面或工件右端面作为零位坐标系的正负方向：以离开工件方向为正，即Z轴为主轴旋转轴 线、从左向右为正，X轴为径向走刀方向、从中心向外为正（从 车削加工的角度来看，常规的切削进刀方向大都是朝向X. Z轴 的负方向）当使用绝对值编程时，X坐标始终是正值（除特殊情况外），Z 坐标则不一定当使用相对值编程时，常规的外园车削均是朝向负方向的，所以U、W值常常是负值。
相对值编程时，刀具的前进方向与坐标轴正方向一致为正，相反为负，简言乙即进去为负，出来为正）▲ G00快速移动使用举例：GOO X50 Z200；或用相对坐标：GOO U15 W5；后面带的二个尺寸字段X、Z或U、W用以指示移动的目标位置执行G00的结果是使刀具从当前位置向目标位置快速移动G00实际上不属于插补命令，执行时X、Z轴各自独立运动，，如某一坐标轴先到达后，该轴先停止运动，另一轴继续（沿X 或Z方向）移动因此，移动轨迹一般开始是一段斜直线，然后 是一段平行于X或Z轴的直线使用G00时必须注意刀具是否可能与工件相碰▲ G01直线插补使用举例：G01 X50 Z200 F20；或用相对坐标：G01 U15 W5；与G00相似，用X、Z或U、W指示插补运动结束时的目标位置大多数车削加工，如外园、内孔.端面.锥面均使用G01来完成程序中使用G01的注意事项:① 程序中，如果是首次使用G01,必须指定进给量F值，以后如 进给量不变，则F字段可省略② 使用G01前，必须保证刀具的当前位置为正确位置（由于G01 中只指定了插补的终点位置，并未指明插补的起点位置）③ GOO、GO1及其坐标值都是模态指令，下一程序段中可省略相 同的字段。
如：N0010 GOO Z200；N0020 X90；（作用等于 GOO X90 Z200；）N0030 G01 Z150 F70；F70；）N0040 X95；（作用等于 G01 X95 Z150▲ G02、G03园弧插补使用举例：GOO X50 Z152；（快速定位到起点）G01 G150;G02 X150 Z100 R50 F30;（X150、Z150为园弧的终点坐标，R50为园弧的半径）也可以用从起点到园心的坐标距离I、K来表示:G02 X150 Z100 150 F30; （150：指起点至园心的X方向距离为50, Z方向的距离为mmK0可省略注意事项:①本车床只使用前刀架，顺逆时针的判断与标准相反②本例中弧从右面小头向左切削，为逆时针，用G02指令如从大端处向右面小端加工园弧，则应使用G03③匚K的值注意正负号：从起点向园心的方向与坐标轴正方向 一致为正④ I值属于半径方向的距离，不要用直径计算G04暂停用法举例：G04 P500；（暂停500毫秒，即0.5秒）G04 X3.5；（暂停3. 5秒）可用于切槽、台阶端面等需要刀具在加工表面作短暂停留的埸合《三》单一固定循环G90、G92、G94单一固定循环把“G00快速接近工件” 插补运动走 刀”〜”插补退刀”〜” G00快速返回”这四动作组合在一起。
以简化程序▲G90：内外园车削循环使用举例:G90 X50 Z35 F0. 2（园柱面车削）G90 X50 Z35 R2. 5 F0. 2 （园锥面车削，R2. 5指起点半径与终点 半径之差） 注意事项: ①工件余量大时，可多次调用G90,例如：G90 X75 Z20 F0. 2； X70；（由于是模态，相同的字段不必重复键入）X65；②与G01在用法上的区别：G01必须事先把刀具用指令移动到正确的起点位置，以保证加工 尺寸G90车削开始时的起点X坐标是由本段自动计算后移动到位的，故在G90的上一个程序段中，应把刀具移动到一个合适的退刀位 置▲G94的用法与G90相似，用于端面切削，G92在螺纹车削中介绍《四》复合型车削固定循环（1）粗精车指令配合使用的G70—G73,其中G70为精车指令（与 G71或G72或G73配合使用），此类指令在程序中的使用由三部 分组成，以G71为例说明如下：#第一部份：有二个G71程序段，第一个G71用来规定每一次粗 车的吃刀深度，退刀量等；第二个G71用来确定与精车程序段的 关系，保证精车余量、并开始粗车第二部份：用来确定精车的轨迹路线，由若干个程序段组成。
供精车时使用，并为粗车时提供数据第三部份：G70程序段，即实际开始精车的指令使用举例：N20 GOO X200 Z302；（快速定位到粗车起点）N30 G71 U5 R1 F30； （U5：每次粗车切深5mm-半径方向；R1：每次退刀lmm）N40 G71 P50 Q80 U0. 6 WO. 2；（P50：描述精车轨迹的第一个程序段号是N50）（Q80：描述精车轨迹的最后一个程序段号是N80）（U0・6、W0.2：留给精车的径向余量、轴向余量）N50 GOO X100；（描述精车轨迹的第一个程序段，）（注意：1、在此段中径向快速定位到正确的开始精车位置2、 此段不允许有Z方向的定位3、 从N50、N80各段不可省略程序段号4、 从N50到N80各段的X、Z方向坐标值只允许单向减少或单向 增大N60 G01 Z260 F20； N70 G01 X195 Z210；N80 G01 Z200；（描述精车轨迹的最后_个程序段）（可在此处插入换也指令）N110 G70 P50 Q80；（开始精车，实际执行N50到N80间各程序段）N120 GOO X220 Z320；（精车结束，退出）▲上述G71+G70指令的粗车是以多次Z轴方向走刀以切除工件余 量，为精车提供一个良好的条件，适用于毛坯是园钢的工件。
AG72+G70车削循环，与G71相似，但粗车是以多次X轴方向走 刀来切除工件余量，适用于毛坯是园钢、各台阶面直径差较大的 工件AG73+G70车削循环，基本用法相同，但各次粗车的运动轨迹与精车轨迹相似，适用于一些毛坯为锻件、铸件，这类毛坯已初步 具有成品的外形，不宜使用G71、G72指令2） G75外园切槽循环例:GOO X81 Z-30 ;（定位到槽的起点，注意考虑切刀宽度）G75 RO ; （R0：每次X方向退刀0,即直接切到槽底）G75 X50 Z-80 P。
