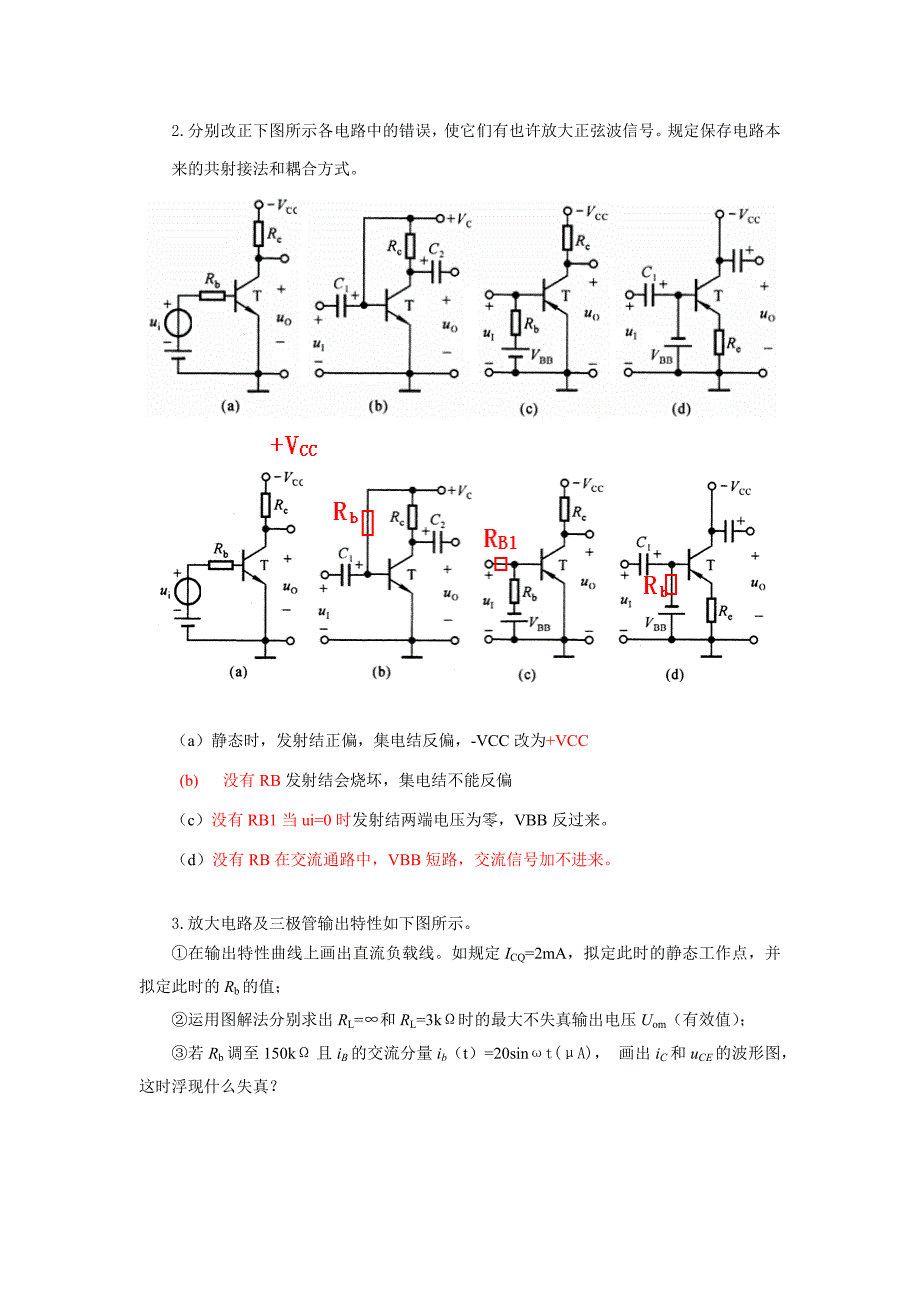

2.分别改正下图所示各电路中的错误，使它们有也许放大正弦波信号规定保存电路本来的共射接法和耦合方式（a）静态时，发射结正偏，集电结反偏，-VCC改为+VCC (b) 没有RB发射结会烧坏，集电结不能反偏（c）没有RB1当ui=0时发射结两端电压为零，VBB反过来d）没有RB在交流通路中，VBB短路，交流信号加不进来3.放大电路及三极管输出特性如下图所示①在输出特性曲线上画出直流负载线如规定ICQ=2mA，拟定此时的静态工作点，并拟定此时的Rb的值； ②运用图解法分别求出RL=∞和RL=3kΩ时的最大不失真输出电压Uom（有效值）；③若Rb调至150kΩ且iB的交流分量ib（t）=20sinωt(μA)， 画出iC和uCE的波形图，这时浮现什么失真？解：（1）直流负载线 作负载线得：ICQ=40μA（2）RL=∞直流负载线与交流负载线重叠Uom=6/1.414=4.23VRL=3KΏ,RL//RC=1.5 KΏ 当 UCEQ+1.5*ICQ=9 ,Uom=1.5*ICQ/1.414=2.12V(3) 当RB=150KΏ时，IBQ=80Ma4.电路如图P2.7所示，晶体管的β=80 ，。
分别计算和时的Q点、、和解：在空载和带负载状况下，电路的静态电流、均相等，它们分别为： 空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为： ； ； 时，静态管压降、电压放大倍数分别为： 5.电路如下图所示，晶体管的b＝60，=100Ω①求解Q点；②画出其微变等效电路，求解、Ri和Ro；③设＝10mV（有效值），问＝？＝？④设＝10mV（有效值），C3开路对电路的哪些参数有影响？ (1)（2）(3)(4)当C3开路时其微变等效电路如下故 电压放大倍数降小了，输入电阻变大了6.电路如图P2.12所示，晶体管的β=80，=1kΩ1)求出Q点； (2)分别求出RL=∞和RL=3kΩ时电路的、和解：(1)求解Q 点： (2)求解放大倍数和输入、输出电阻：RL=∞时； RL=3kΩ时；输出电阻：有变化7. 电路如图P2.11所示，晶体管β=100，=100Ω。
1)求电路的Q点、、和；(2)若改用β=200的晶体管，则Q点如何变化？(3)若电容Ce开路，则将引起电路的哪些动态参数发生变化？如何变化？解：(1)静态分析： 图P2.11动态分析： (2) β=200时，（不变）； （不变）；（减小）；（不变） (3) Ce开路时，（减小）； （增大）； （不变）8. 已知某共射放大电路的波特图如图P5.3 所示，试写出的体现式 图P5.3 图P5.4解：观测波特图可知，中频电压增益为40dB ，即中频放大倍数为−100 ; 下限截止频率为1Hz和10Hz，上限截止频率为250kHz故电路的体现式为： 9.已知某电路电压放大倍数：试求解：(1)? ？ ？ (2)画出波特图解：(1)变换电压放大倍数的体现式，求出、和 ∵∴； ； 2)波特图如解图P5.5所示。
解图P5.5 解图P5.6。
