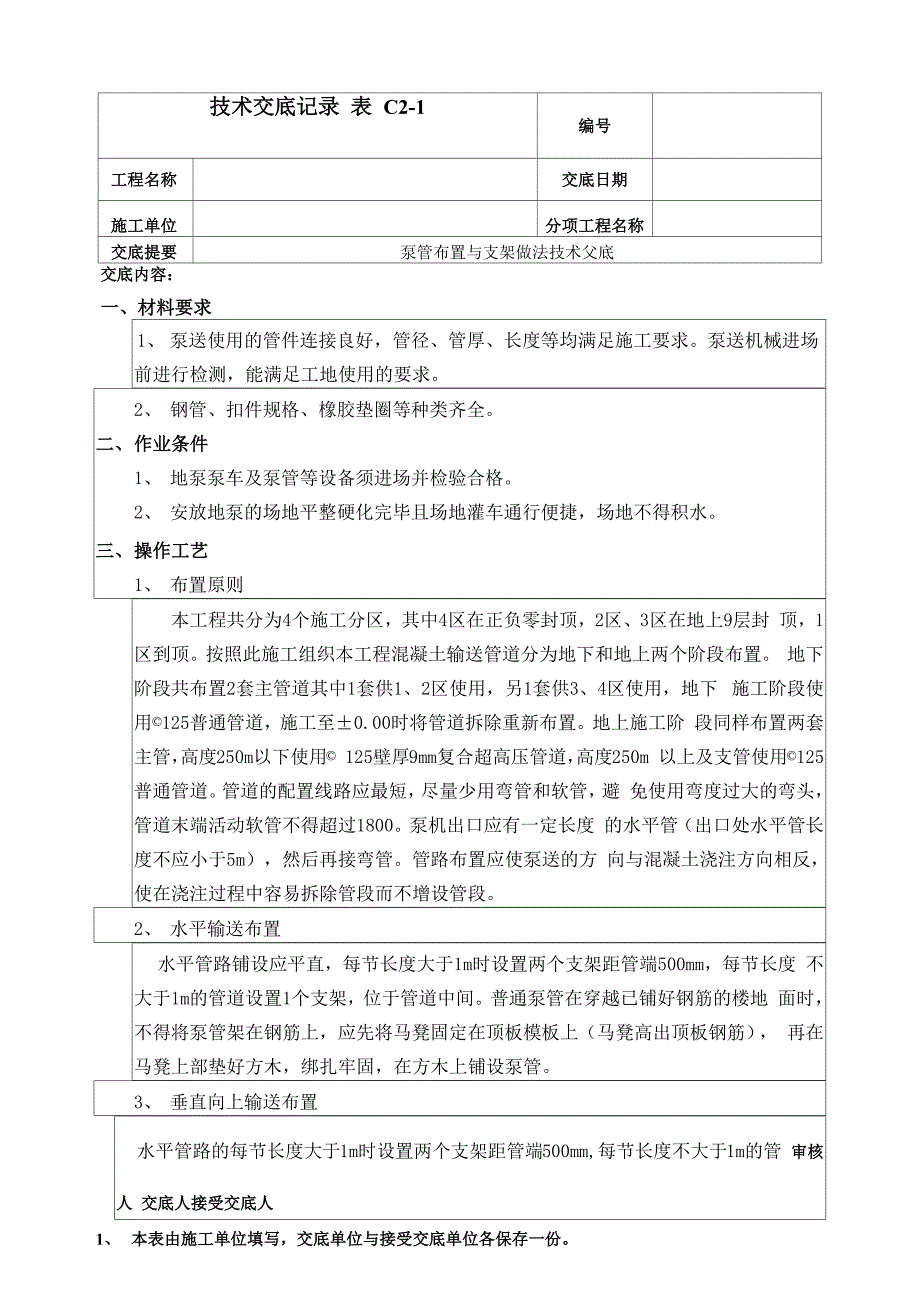

技术交底记录 表 C2-1编号工程名称交底日期施工单位分项工程名称交底提要泵管布置与支架做法技术父底交底内容：一、材料要求1、 泵送使用的管件连接良好，管径、管厚、长度等均满足施工要求泵送机械进场 前进行检测，能满足工地使用的要求2、 钢管、扣件规格、橡胶垫圈等种类齐全二、 作业条件1、 地泵泵车及泵管等设备须进场并检验合格2、 安放地泵的场地平整硬化完毕且场地灌车通行便捷，场地不得积水三、 操作工艺1、 布置原则本工程共分为4个施工分区，其中4区在正负零封顶，2区、3区在地上9层封 顶，1区到顶按照此施工组织本工程混凝土输送管道分为地下和地上两个阶段布置 地下阶段共布置2套主管道其中1套供1、2区使用，另1套供3、4区使用，地下 施工阶段使用©125普通管道，施工至±0.00时将管道拆除重新布置地上施工阶 段同样布置两套主管，高度250m以下使用© 125壁厚9mm复合超高压管道，高度250m 以上及支管使用©125普通管道管道的配置线路应最短，尽量少用弯管和软管，避 免使用弯度过大的弯头，管道末端活动软管不得超过1800泵机出口应有一定长度 的水平管（出口处水平管长度不应小于5m），然后再接弯管。
管路布置应使泵送的方 向与混凝土浇注方向相反，使在浇注过程中容易拆除管段而不增设管段2、 水平输送布置水平管路铺设应平直，每节长度大于1m时设置两个支架距管端500mm，每节长度 不大于1m的管道设置1个支架，位于管道中间普通泵管在穿越已铺好钢筋的楼地 面时，不得将泵管架在钢筋上，应先将马凳固定在顶板模板上（马凳高出顶板钢筋）， 再在马凳上部垫好方木，绑扎牢固，在方木上铺设泵管3、 垂直向上输送布置水平管路的每节长度大于1m时设置两个支架距管端500mm,每节长度不大于1m的管 审核人 交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各保存一份2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录 表 C2-1编号工程名称交底日期施工单位分项工程名称交底提要泵管布置与支架做法技术父底交底内容：道设置1个支架，位于管道中间长度不少于垂直管路长度的15%；垂直管路最下 面的弯管应为厚壁管，并易拆卸，不能用弯管做支撑；普通直管及弯管需要用架子 固定，且架子不应与模板支撑架和外架连接，泵管架应单独受力4、 布料杆布置泵管随层随接，浇注墙体混凝土时，布料杆放置在每个流水段中，放置位置必须使 墙体在工作半径之内。
由于留洞口到布料杆位置需接90°弯管及直管，保证直管高 出模板顶1米，弯管及直管必须临时固定，搭设固定架子，保证泵管稳定配管不 得直接支撑在钢筋、模板及预埋件上5、 基础阶段地下施工阶段两套管路主水平管沿地面铺设至基坑边缘后转弯下行至基坑底部， 然后转为水平方向至浇筑部位两套主水平管均需穿越施工主干道，不浇筑混凝土 时将主干道上泵管拆除，浇筑混凝土时再连接至泵车出口处泵车出口处各设置1 个止回阀泵管由地泵走出后经泵管支架架设，上至结构工作面，连接布料杆底 板浇筑完成后将水平泵管接至核心筒剪力墙内侧，然后顺剪力墙转弯上行，管道随 剪力墙逐层接咼竖向泵管在预留洞(200X20 0mm)内通过，用木楔将泵管与楼板 预留洞间空隙塞死6、 地上阶段地下室施工完成后将两套管路拆除重新布置，水平管均从首层地面引至核心筒剪 力墙内侧，然后转弯上行至顶层垂直向上的立管分别在标高152m和175m处各设 置一个缓冲弯浇筑主楼混凝土时从立管接水平管至布料机竖向泵管在预留洞(200 X 200mm )内通过，用木楔将泵管与楼板预留洞间空隙塞死审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写工程名称交底日期分项工程名称7//////////AJ 1■- ■广:::■-:;-\\VZ舅/ / Z/\ \ 、£0」■1 On .;、/.—P 1―> L r预埋件木楔子塞死施工单位交底提要交底内容：四、泵管通道示意图交底人接受交底人审核人1、 本表由施工单位填写，交底单位与接受交底单位各保存一份2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写编号工程名称交底日期分项工程名称泵管布置与支架做法技术交底木楔子楼层标高橡胶垫橡胶垫钢管架支撑楼层标高地下垂直段固定技术交底记录 表 C2-1橡胶垫/V施工单位交底提要 交底内容:方木交底人接受交底人审核人1、 本表由施工单位填写，交底单位与接受交底单位各保存一份2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录表 C2-1工程名称施工单位交底提要交底内容:交底日期分项工程名称地上垂直段固定五、质量控制标准1、泵管管线要直，转弯要缓，接头要严密，泵管的支设应保证混凝土输送平稳，检 验方法为手抚摸管外壁，应感到内部有骨料流动而无颤动和晃动，否则应进行加固。
审核人交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各保存一份2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录 表 C2-1编号工程名称交底日期施工单位分项工程名称交底提要泵管布置与支架做法技术父底交底内容：六、安全要求1、用于照明的灯具必须是低压安全灯夜间施工须有足够照明2、明确使用个人防护用品和采取安全防护措施进入施工现场，必须戴好安全帽， 在无可靠防护2m以上处作业必须系好安全带，使用工具要放在工具套内3、 操作工必须经过培训教育，考试、体检合格，持证上岗，任何人不得安排未经培 训的无证人员上岗作业4、 作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放， 所用工具要全部清点回收，防止遗留在作业现场掉落伤人5、 严禁咼空投掷工具 不准从基坑边上往基坑下边扔任何材料6、 每次施工前必须检杳布料杆与泵管接口连接是否牢固7、 布料杆要有足够的配重，要求在布料杆配重部位栓绳索，在施工转动时除布料杆 端部有人牵引外，尾部也必须设专人牵引，防止其倾倒审核人交底人接受交底人交底接收人：审核人交底人接受交底人。
