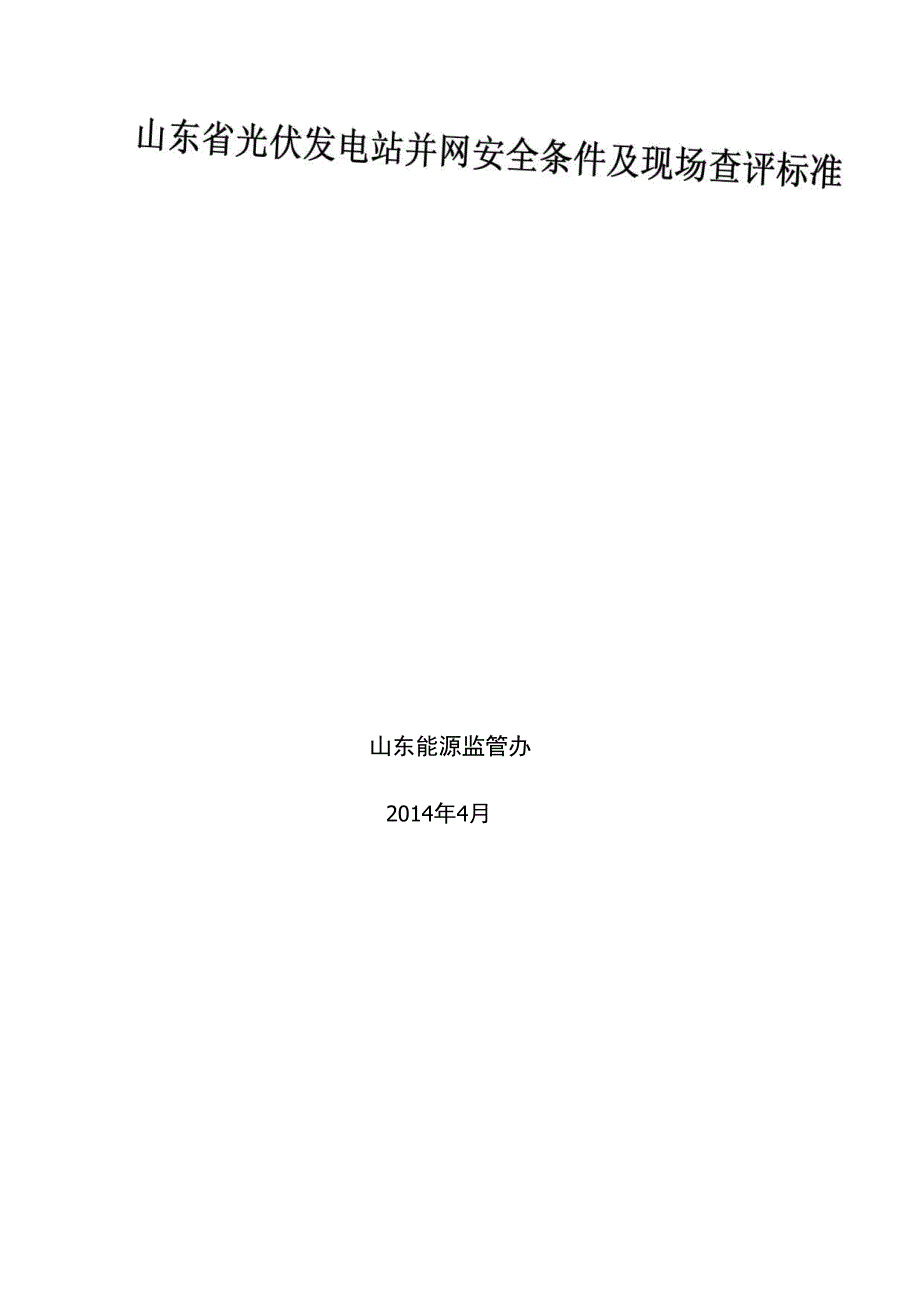

山东能源监管办2014年4月1范围 -1 -2规范性引用文件 -1 -3术语无口定义 -3 -4必备项目 -4 -5评价项目 -6 -5. 1电气一次设备 -6 -5. 1. 1光伏组件 -7 -5. 1.2逆变器 -7 -5.1.3变压器（含组合式箱式变压器） -7 -5. 1.4电力电缆 -8 -5. 1.5高压配电装置 -9 -5. 1.6接地装置 -9 -5. 1. 7 过电压 -10 -5. 2 电气二次设备 -11-5.2. 1继电保护及安全自动装置 -11 -5.2.2直流系统 -13 -5.3调度自动化及通信 -13 -5.3. 1调度自动化 -14 -5.3.2电力系统通信 -15 -5. 4安全生产管理 -16 -5.4. 1生产运行管理 -16 -5. 4. 2生产技术管理 -17 -5. 4. 3安全管理 -18 -5. 4. 4设备管理 -19 -5. 4. 5消防管理 -19 -5. 4. 6应急管理 -20 -1范围本标准规定了并网光伏发电站的电气一次设备、电气二次设备、调度自动化及通信、安全生产管理 四个方面安全性评价的必备项目和评价项目、相关的评价方法和相应的评价依据。
本标准适用于通过35kV及以上电压等级并网，以及通过10kV电压等级与公共电网连接的地面光伏 发电站，其他类型的光伏发电站参照执行新建、改建和扩建的光伏发电站应当通过并网安全性评价，已投入运行的光伏发电站应当定期进行 并网安全性评价2规范性引用文件下列文件对于本规范的应用是必不可少的凡是注明日期的引用文件，仅注日期的版本适用本规范 然而，鼓励根据本规范达成协议的各方研究是否可以使用这些文件的最新版本凡是不注日期的引用文 件，其最新版本（包括所有的修改单）适用于本规范GB 1094. 2-1996电力变压器 第2部分 温升GB 2893-2008安全色GB 2894-2008安全标志及其使用导则GB 14050-2008系统接地的型式及安全技术要求GB 26860-2011电力安全工作规程（发电厂和变电站电气部分）GB 50057-2010建筑物防雷设计规范GB 50059-201135〜llOkV变电所设计规范GB 50061-201066kV及以下架空电力线路设计规范GB 50065-2011交流电气装置的接地设计规范GB 50150-2006电气装置安装工程电气设备交接试验标准GB 50168-2006电气装置安装工程电缆线路施工及验收规范GB 50169-2006电气装置安装工程接地装置施工及验收规范GB 50171-1992电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50229-2006火力发电厂与变电站设计防火规范GB 50794-2012光伏发电站施工规范GB 50797-2012光伏发电站设计规范GB/T 5582-1993高压电力设备外绝缘污秽等级GB/T 7252-2001变压器油中溶解气体分析和判断导则GB/T 12325-2008电能质量供电电压允许偏差GB/T 12326-2008电能质量电压波动和闪变GB/T 13729-2002远动终端设备GB/T 14285-2006继电保护和安全自动装置技术规程GB/T 14549-1993电能质量公共电网谐波GB/T 15945-2008电能质量电力系统频率允许偏差GB/T 16434-1996高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 18210-2000晶体硅光伏(PV)方阵I-V特性的现场测量GB/T 19964-2012光伏发电站接入电力系统技术规定GB/T 20047. 2-2006光伏(PV)组件安全鉴定第2部分：试验要求GB/T 2621 & 1-2010污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一 般原则GB/T 2621 & 2-2010污秽条件下使用的高压绝缘子的选择和尺寸确定 第2部分：交流系统用瓷和 玻璃绝缘子GB/T 29321-2012光伏发电站无功补偿技术规范GB/T 50796-2012光伏发电工程验收规范DL 5027-1993电力设备典型消防规程DL/T 475-2006接地装置特性参数测量导则DL/T 516-2006电力调度自动化系统运行管理规程DL/T 544-1994电力系统通信管理规程DL/T 545-2011电力系统微波通信运行管理规程DL/T 547-2010电力系统光纤通信运行管理规程DL/T 548-2012电力系统通信站过电压防护规程DL/T 553-1994220〜500kV电力系统故障动态记录技术准则DL/T 572-2010电力变压器运行规程DL/T 574-2010变压器分接开关运行维修导则DL/T 587-2007微机继电保护装置运行管理规程DL/T 593-2006高压开关设备和控制设备标准的共用技术要求DL/T 596-1996电力设备预防性试验规程DL/T 620-1997交流电气装置的过电压保护和绝缘配合DL/T 621-1997交流电气装置的接地DL/T 664-2008带电设备红外诊断应用规范DL/T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 795-2001电力系统数字调度交换机DL/T 969-2005变电站运行导则DL/T 995-2006继电保护和电网安全自动装置检验规程DL/T 1040-2007电网运行准则DL/T 1051-2007电力技术监督导则DL/T 1054-2007高压电气设备绝缘技术监督规程DL/T 5003-2005电力系统调度自动化设计技术规程 DL/T 5044-2004电力工程直流系统设计技术规程DL/T 5056-2007变电站总布置设计技术规程DL/T 5092-1999110~500kV架空送电线路设计技术规程DL/T 5157-2002电力系统调度通信交换网设计技术规程DL/T 5202-2004电能量计量系统设计技术规程SJ/T 11209-1999光伏器件 第6部分：标准太阳电池组件的要求AQ/T 9002-2006生产经营单位安全生产事故应急预案编制导则中华人民共和国消防法中华人民共和国安全生产法电网调度管理条例电力安全事故应急处置和调查处理条例国家安全生产监督管理总局令第3号 生产经营单位安全培训规定（2006）国家电力监管委员会令第2号 电力安全生产监管办法国家电力监管委员会令第5号 电力二次系统安全防护规定国家电力监管委员会令第22号 电网运行规则（试行）电监会工商总局GF-2003-0512并网调度协议（示范文本）电监安全〔2006〕34号附件一电力二次系统安全防护总体方案电监市场〔2006〕42号发电厂并网运行管理规定电监安全(2009〕22号电力突发事件应急演练导则（试行）电监安全(2009〕61号电力企业应急预案管理办法电监安全(2012〕11号电力安全事件监督管理暂行规定国电发（2000） 589号防止电力生产重大事故的二十五项重点要求（82）水电生宁第11号 继电保护及安全自动装置运行管理规程电安生〔1994〕191号电力系统继电保护及安全自动装置反事故措施要点3术语和定义下列术语和定义适用于本标准。
3. 1必备项目光伏发电站并网运行的最基本要求，主要包含对电网和并网电站安全运行可能造成严重影响的技术和管理内容3. 2评价项目除必备项目外，光伏发电站并网运行应当满足的安全要求，主要用于评价并网光伏发电站及直接相 关的设备、系统、安全管理工作中影响电网和光伏发电站安全稳定运行的危险因素的严重程度 4必备项目表1必备项目内容、评价方法和评价依据序号项目内容评价方法评价依据1光伏发电站接入电网方式应 符合电网公司接入系统批复文 件，立项审批文件应齐全，按 规定经政府有关部门核准，并 与电网经营企业签订的《并网 调度协议》以及与电网经营企 业签订的《购售电合同》查阅有关文件、资料1. 该工程初步设计中，电气 主接线接入系统设计审查意见 书；2. 经政府有关部门批准或者 核准的文件3. 《并网调度协议》与《购 售电合同》2在涉网输出汇总点设置易于 操作、可闭锁的并网总断路器， 且断路器遮断容量、三相故障 清除时间应满足电网安全运行 要求llOkV及以上变压器中 性点接地方式应当经电力调度 机构审批，并按有关规定执行查阅断路器资料及年度系统 短路容量校核计算书，保护装 置文档资料查阅电力调度部门文件。
1. 《电网运行规则（试 行）》第二十一条；2. 《电网运行准则》第5. 3. 2. 1 条 b、5. 4. 2. 1 条3光伏发电站和并网点设备的 防雷和接地应符合规范和设计 要求，接地网的接地电阻实测 值满足设计要求；变电站防雷 保护范围应满足要求查阅交接试验报告1. 《电气装置安装工程 电气设备交接试验标准》第 26. 0.3 条；2. 《交流电气装置的过 电压保护和绝缘配合》第7条；3. 《接地装置特性参数测量 导则》第3. 7、4. 3、5条；4. 《交流电气装置的接地设 计规范》第4. 3. 5条4高压配电装置的外绝缘爬电 比距和电气安全距离应满足安 装点的环境污区分级及外绝缘 选择标准（海拔）要求查阅升压站绝缘母线、高压 开关柜等各带电设备的技术资 料、设计资料，现场检查1. 《高压电力设备外绝 缘污秽等级》第4条；2. 《污秽条件下使用的 高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一般 原则》、《污秽条件下使用的高 压绝缘子的选择和尺寸确定 第2部分：交流系统用瓷和玻 璃绝缘子》；3. 《交流电气装置的过 电压保护和绝缘配合》第 10. 1. 7> 10. 1.8、10. 1.9 条；4. 《高压架空线路和发 电厂、变电所环境污区分级及 外绝缘选择标准》第4.1、4. 7 条。
5涉网变压器及电气设备交接 试验报告合格；逆变器应具备 低电压穿越能力；预防性试验 按周期性进行查阅设备的技术资料、设计 资料及相关权威部门出具的 《光伏发电站逆变器低电压穿 越能力测试报告》，现场检查《光伏发电站接入电力系统 技术规定》第8章 序号项目内容评价方法评价依据6光伏发电站接入的公共连接 点的电能质量应满足规程要 求，电压偏差、电压波动、闪 变和谐波在规定的范围内光 伏电站运行频率在规程要求的 偏离范围内，能够正常运行现场检查，查阅有关资料， 查阅电能质量检测数据，查阅 运行记录1. 《电网运行准则》第5. 2. 2、5. 2. 3、5. 2. 4 条；2. 《电能质量供电电 压允许偏差》第4章；3. 《电能质量电压波 动和闪变》第4、5章；4. 《电能质量公共电 网谐波》第4、5章；5. 《电能质量电力系 统频率允许偏差》第3章7与电网直接。
