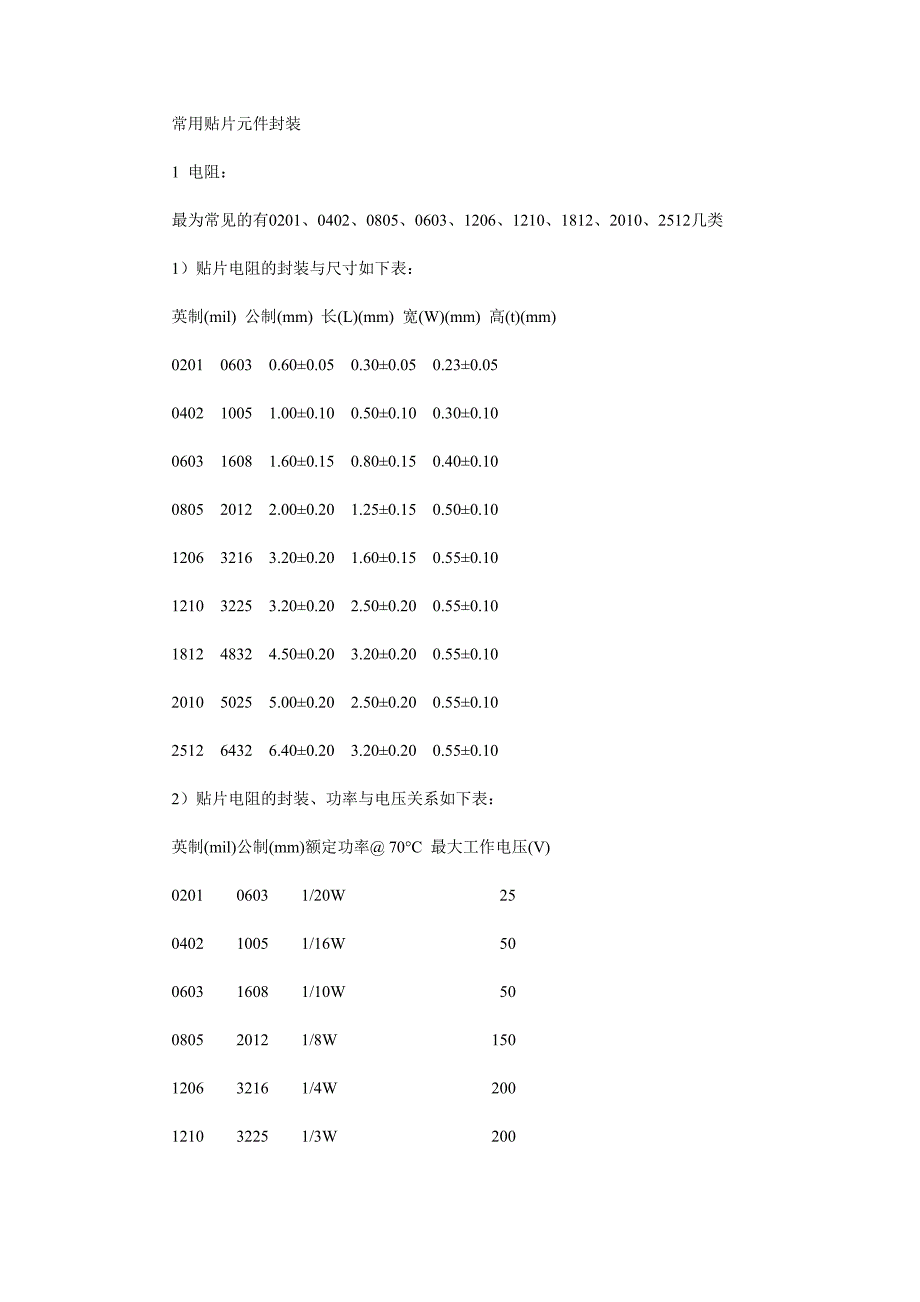

常用贴片元件封装 1 电阻：最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.102）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。
T －表示编带包装阻值范围从0R-100M4）贴片电阻的特性·体积小，重量轻；·适应再流焊与波峰焊；·电性能稳定，可靠性高；·装配成本低，并与自动装贴设备匹配；·机械强度高、高频特性优越2电容：1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF无极性电容下述两类封装最为常见，即0805、0603；英制尺寸 公制尺寸 长度 宽度 厚度0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00一般容值越小，耐压值可做到越大，常见耐压有 6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为 A、B、C、D 四个系 列，具体如下：类型 封装形式 耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V2）常用电容的标识精度级别B+_0.1% C+_0.25%D+_0.5%F+_1%G+_2%J+_%K+_10%M+_20%N+_30%3）各种贴片电容的特性帖片电容的材料常规分为三种，NPO,X7R,，X5R，Y5V，钽电容NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损 耗，稳定性要求要的高频电路。
容量精度在5％左右，但选用这种材质只能做容量较小的， 常规100PF 以下，100PF 至 1000PF 也能生产但价格较高 X7R 此种材质比 NPO 稳定性差，但容量做的比 NPO 的材料要高，耐压高，容量精 度在10％左右，电容量一般在100pF～2.2F 之间Y5V 此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但 这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中电容量范围 较大，一般为1000pF～100FX5R 容量小，体积小，适用于计算机、电源和汽车电路中退耦、输出滤波等应用钽电容 体积小、容量大、漏电流低、使用寿命长、综合性能优异，是最优秀的电容器， 不仅在常规条件下比陶瓷、铝、薄膜等其它电容器体积小、容量高、功能稳定，而且能在 许多为其它电容器所不能胜任的严峻条件下正常工作广泛用于高频滤波像 HI-FI 系统， 3电感常见封装：0402、0603、0805、1206封装 精度 Q 值 频率（HZ） 允许电流(A)0402 ±0.1nH 3 100 4550405 ±0.2nH 5 25.2 350，3150603 ±0.3nH 10 25 280，2101005 ±3% 20 10 2001608 ±5% 25 7.96 1504磁珠：磁阻大，专用于滤波。
1）贴片磁珠封装 允许电流(mA) 精度0402,0603 35001005,1210 1500 ±5?1608,2012 500 ±10?201209 260 ±25%321825 2102）磁珠的阻值一般在10 ? -2000 ?频率在100HZ 左右按作用可以分为整流二极管肖特基二极管稳压二极管贴片二极管的标准封装：封装名字 对应尺寸(英制单位)SMA 2010SMB 2114SMC 3220SOD123 1206SOD323 0805SOD523 0603常用整流二极管的主要参数正向电流(A)反向最大电压 (V)最大恢复时间(ns)封装厂商型号8215m200m200，400，600800,1000,1200100,751.51351454SOD59SOD100SOD113SOT23NXPBY229F 系列BY229XBY329F/X常用肖特基二极管的主要参数正向电流(A)反向最大电压 (V)封装厂商型号70m,120m,200m30,40,50,70370mSOD882,SOD523,SOD68SOD323,SOT323SOT23,SOD123FSOT143B,SOT363SOT416,SOT666NXPRB751系列BAS40常用稳压二极管的参数工作电压 (V)精度正向电流(mA)封装厂商型号2.4v-75v±2%±5%200,500,250SOT23,SOD66,SOT323SOD882,SOT223,SOT346SOD27,SOD523,SOD882NXPBZB84系列PZUxBA6常用贴片三极管的主要参数类型Pcm(W )Icm(A)Vceo(V )fT(MHz )封装厂商PNPNPN0.50.251001151012.50.51100.320.10.21502014030040014020704030080100SOT-25 TO-92TO-220 TO-126TO-251 ,TO-92MODTO-263 ,TO-3PBLTO-3P ,TO-3PBNIPSANYOSHI常用 FET 的主要参数VDSVGSID封装厂商型号类型N 沟 道P 沟道100V,40V30V13V20V54A,117A198ASOT634A,SOT426SOT78,SOT404NXPBLA6H0912-500BUK735R4-30B7 IC 类零件IC 为 Integrated Circuit 英文缩写，业界一般以 IC 的封装形式来划分其类型，传统 IC 有 SOP、SOJ、QFP、PLCC 等等，现在比较新型的 IC 有 BGA、CSP、FLIP CHIP 等等。
1、基本贴片 IC 类型(1)、SOP(Small outline Package):零件两面有脚，脚向外张开（一般称为鸥翼型引脚）.(2)、SOJ(Small outline J-lead Package):零件两面有脚，脚向零件底部弯曲（J 型引脚） 3)、QFP(Quad Flat Package):零件四边有脚，零件脚向外张开4)、PLCC(Plastic Leadless Chip Carrier):零件四边有脚，零件脚向零件底部弯曲5)、BGA(Ball Grid Array):零件表面无脚，其脚成球状矩阵排列于零件底部6)、CSP（CHIP SCAL PACKAGE）：零件尺寸包装2、IC 称谓在业界对 IC 的称呼一般采用“类型+PIN 脚数”的格式，如：SOP14PIN、SOP16PIN、 等等8 常用贴片晶振封装 频率范围 尺寸HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0SM-49-4 3.5 - 66 MHz 13.0 x 4.7 x 5.0SM-49-F 3.5 - 60 MHz 12.5 x 5.85 x 3.0MM-39SL 3.579 - 70MHz 12.5 x 4.6 x 3.7CPX-25 3.5 - 30 MHz 11.6 x 5.5 x 2.0CPX-20 3.5 - 60 MHz 11.0 x 5.0 x 3.80402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5。
