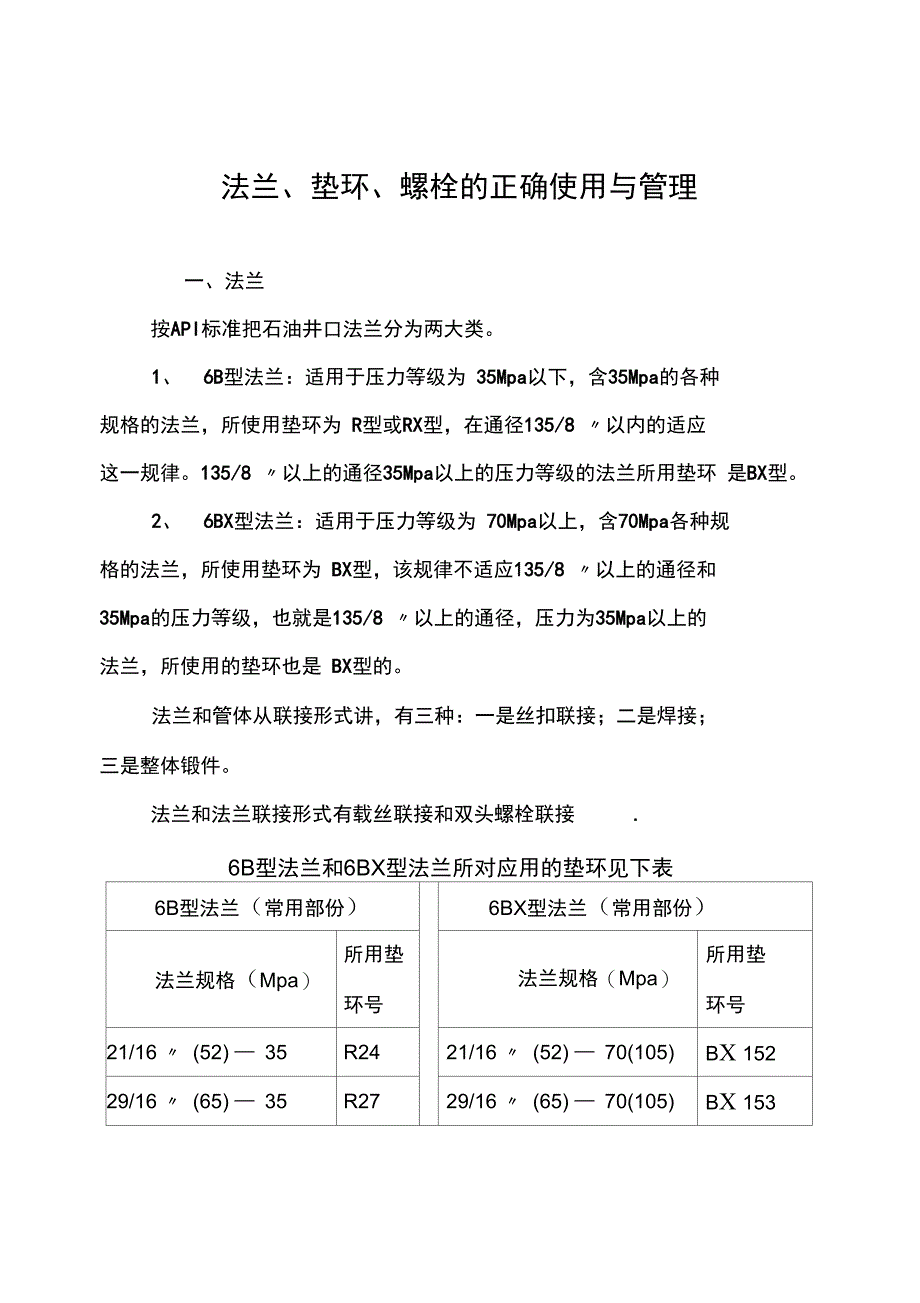

法兰、垫环、螺栓的正确使用与管理一、法兰按API标准把石油井口法兰分为两大类1、 6B型法兰：适用于压力等级为 35Mpa以下，含35Mpa的各种 规格的法兰，所使用垫环为 R型或RX型，在通径135/8 〃以内的适应 这一规律135/8 〃以上的通径35Mpa以上的压力等级的法兰所用垫环 是BX型2、 6BX型法兰：适用于压力等级为 70Mpa以上，含70Mpa各种规 格的法兰，所使用垫环为 BX型，该规律不适应135/8 〃以上的通径和 35Mpa的压力等级，也就是135/8 〃以上的通径，压力为35Mpa以上的 法兰，所使用的垫环也是 BX型的法兰和管体从联接形式讲，有三种：一是丝扣联接；二是焊接； 三是整体锻件法兰和法兰联接形式有载丝联接和双头螺栓联接 .6B型法兰和6BX型法兰所对应用的垫环见下表6B型法兰（常用部份）6BX型法兰（常用部份）法兰规格（Mpa）所用垫环号法兰规格（Mpa）所用垫环号21/16 〃 (52) — 35R2421/16 〃 (52) — 70(105)BX 15229/16 〃 (65) — 35R2729/16 〃 (65) — 70(105)BX 15331/8 〃(80) —14(21)R3131/16〃 (78) — 70(105)BX 15431/8 〃 (80) — 35R3541/16〃 (103) — 70(105)BX 15541/16 〃 (103)—14(21)R3771/16〃 (18) — 70(105)BX 15641/16 〃 (103) — 35R399〃 (23) — 70(105)BX 15771/16 〃 (18) —14(21)R4511〃 (28) —70(105)BX 15871/16 〃 (18) — 35R46135/8〃 (35) — 35BX 1609 〃 (23) —14(21)R49135/8〃 (35) — 70(105)BX 1599 〃 (23) — 35R50163/4〃 (43) — 35(70)BX 16211〃 (28) —14(21)R53183/8〃 (48) — 35(70)BX 16311〃 (28) — 35R54211/4〃 (54) — 35BX 165135/8〃 (35) —14(21)R57211/4〃 (54) — 70BX 166211/4〃 (54) —14R73211/4〃 (54) — 21R74二、垫环（八角型）（椭圆型）1、垫环的环号有如下三种：（1） R型垫环 剖视图适用于法兰为6B型法兰。
R型垫环在现场使用中可以重复使用（在外观无损坏的情况下）2） RX型垫环，剖视图和R型、RX型垫环互换使用BX型垫环在现场不允许重复使 用，该垫环在加工中有 3mm大小的增 压孔，它一般不与垫环槽吻合，环中 径大于槽中径（实际情况是？）垫环称呼都用环号，不得叫中径， 如 R54, BX153 等垫环所用加工材料为8号钢或10号钢或不锈钢，含碳量低，硬度 低，因此，现场使用中要注意环槽要清洗干净如垫环有涂蜡的，要把蜡清洗干净后，少许涂上钙基黄油，轻放入槽，联接法兰要平稳下放， 螺栓对角用同等大的力均匀预紧后，用扳手对角敲紧三、螺栓井控螺栓使用种类较多，加工要求较严格，井控大部份螺栓，直 径在M27以上，含M27者，所选用的加工标准为第一或第二系列，都 用细牙扣距采用3毫米，在写法上要写出扣距例：M45X 3螺栓的总长度（mm 螺栓丝扣的扣距 3mm螺栓的直径 45mm普通公制螺栓如不标注出扣距，女口： M45-口 则加工厂方可按标准中的粗牙加工，扣距则为4.5，井控用螺栓不得使用粗牙（M27以上）因此，井控螺栓在写法上，只要是 M27以上的所有栓都要写出扣距，表示为细牙，因为井口螺栓用细牙，减少紧扣的扭距，不便于倒 扣，提高螺栓的强度，而且所用的螺帽为加高、加厚型，如 M45X 3—□的双头螺栓，标准螺帽不加厚，则为 S=60,但井控螺栓用加厚的则为S=70,螺帽的高为d+2mm双头螺栓上紧扣后剩余的长为 0.2d为标 准。
各种井口联接所用螺栓规格及螺帽对边尺寸如下表:公称直径粗牙第一系列第二系列10.2520.430.540.750.861细牙螺帽对边4381.25101.517121.75191422216224182.527202.530222.5322433727341303.5346333.5350364355394360424.5(4)365454.5(4)370485(4)375525(4)380565.5(4)385605.5(4)390646(4)395686(4)3100726(4)3105766(4)3110806(4)3115856(4)3120906(4)3125956(4)31301006(4)3135以上细牙还有特殊的，井控少用，未列出四、联接件：联接种类有扣联接、键联接、销联接1、扣联接件分普通螺纹和管螺纹联接，井控螺栓联接为普通螺纹 联接管螺纹联接分：(1) 圆锥管螺纹联接，用“ Z”字头表示，牙尖角度为 60°，锥 度比为1: 16, 1 〃以上为每11 1/2牙/吋，井控的锥扣联接多为“ Z” 字头，如1〃的油道短节，管排架的1 〃管线丝扣都是该类型2) 圆锥管螺纹也有用“ ZG'字头表示的，牙尖角度为 55°, 锥度比为1: 16, 1 〃以上为每11牙/吋，有些厂商也采用该扣为管排 架管线的扣形。
3) 圆柱管螺纹，用“ &字头表示，牙尖角度为 55°, 1〃以 上为11牙/吋4) 油管扣，分有平式油扣，10牙/吋，加厚油扣，8牙/吋，锥度比为 1： 16，常用规格有：2 3/8 〃 2 7/8 〃 3 1/2 〃 4 〃 4 1/2 〃油管尺寸通常指的是油管本体， 常用的钢级有 H-40、J-55 、C-75、 L-80、N-80、C-90、P-105 5）套管扣，分有套管长圆扣和短圆扣，一般套管扣为每吋 8牙，锥度比为1 : 16,现场使用中9 5/8 〃以下尺寸（含9 5/8 〃）的 套管，都采用长圆扣，9 5/8 〃以上的套管都采用短圆扣 6）钻杆扣钻杆接头螺纹为带有密封台肩的锥管螺纹，又称为旋转台肩式连 接螺纹，台肩面是其唯一的密封部位，螺纹只起连接作用，而不具备 密封性能螺纹类型按其牙型的不同，分为：数字型（NC、正规型（REG、 贯眼型FH和内平型（IF、四种，其中内平型属于既将淘汰的形式四川井控培训中心寇含双 编写二0C八年六月十六日Welcome !!!欢迎您的下载,资料仅供参考!。
