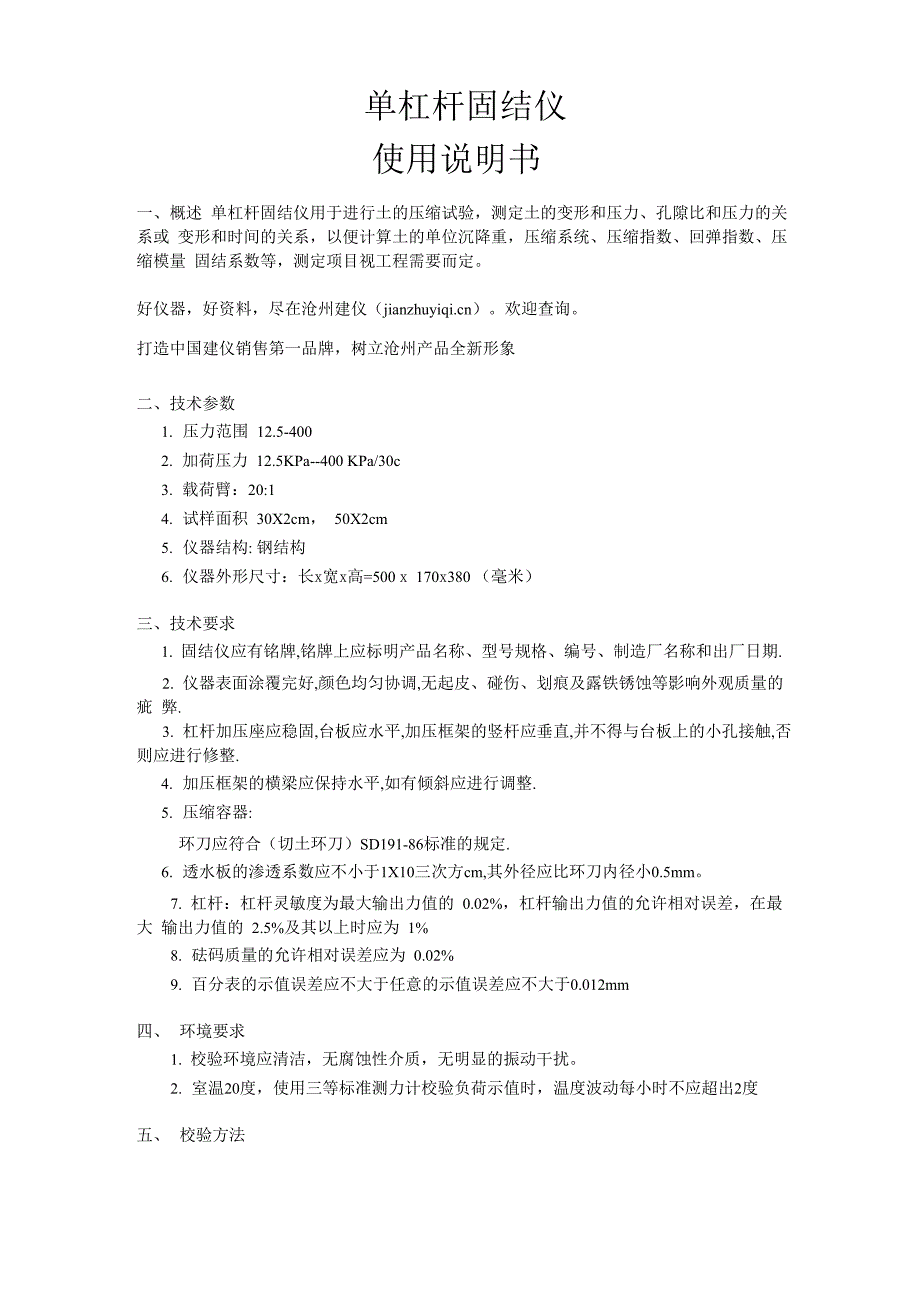

单杠杆固结仪使用说明书一、概述 单杠杆固结仪用于进行土的压缩试验，测定土的变形和压力、孔隙比和压力的关系或 变形和时间的关系，以便计算土的单位沉降重，压缩系统、压缩指数、回弹指数、压缩模量 固结系数等，测定项目视工程需要而定好仪器，好资料，尽在沧州建仪（）欢迎查询打造中国建仪销售第一品牌，树立沧州产品全新形象二、技术参数1. 压力范围 12.5-4002. 加荷压力 12.5KPa--400 KPa/30c3. 载荷臂：20:14. 试样面积 30X2cm， 50X2cm5. 仪器结构: 钢结构6. 仪器外形尺寸：长x宽x高=500 x 170x380 （毫米）三、技术要求1. 固结仪应有铭牌,铭牌上应标明产品名称、型号规格、编号、制造厂名称和出厂日期.2. 仪器表面涂覆完好,颜色均匀协调,无起皮、碰伤、划痕及露铁锈蚀等影响外观质量的疵 弊.3. 杠杆加压座应稳固,台板应水平,加压框架的竖杆应垂直,并不得与台板上的小孔接触,否 则应进行修整.4. 加压框架的横梁应保持水平,如有倾斜应进行调整.5. 压缩容器:环刀应符合（切土环刀）SD191-86标准的规定.6. 透水板的渗透系数应不小于1X10三次方cm,其外径应比环刀内径小0.5mm。
7. 杠杆：杠杆灵敏度为最大输出力值的 0.02%，杠杆输出力值的允许相对误差，在最大 输出力值的 2.5%及其以上时应为 1%8. 砝码质量的允许相对误差应为 0.02%9. 百分表的示值误差应不大于任意的示值误差应不大于0.012mm四、 环境要求1. 校验环境应清洁，无腐蚀性介质，无明显的振动干扰2. 室温20度，使用三等标准测力计校验负荷示值时，温度波动每小时不应超出2度五、 校验方法1. 灵敏度:调平杠杆到水平位置,按输出力值选用相应的三等标准测力计放在加压框架下, 对正接触后（测力计百分表示值不应有摆动）将测力计的百分表调零,并轻轻用弹性小棒敲 打至示值不变为准按杠杆最大输出力值的 0.02%除以杠杆比后的重力砝码值为负荷,施加 在砝码盘上测力计百分表有明显摆动.即可认为灵敏度符合要求2. 输出力值:校验范围取最大负荷的 2.5%,50%及满负荷三点;必要时可选六点作校验点,各 点应尽量均匀分布调平杠杆,将相应量程的三等测力计,（或标准负荷传感器）置于加压框 架下,对正接触点后,将百分表调零,用弹性小棒或手指轻敲几下,百分表指针无漂移即可用标 准负荷传感器校验时,应使传感器的温度尽量与校验地点的室温一致,温差过大时应提前将传 感器放进校验地点。
对测力计（标准负荷传感器）反复预加三次额定负荷,然后按各检查点 的负荷力值,依砝码的顺序施加相应的砝码,操作时要平稳、对中、轻加、轻卸、无冲击,并测 记百分表（传感器）读数示值相对误差应按进程进行校验,每个点校验三次六、维护与保养：1.每次使用后，应将仪器全部擦拭干净，如估计有较长时间不用，应在金属表面涂以薄 层油脂，以防生锈2.砝码盘以作为一级载荷，故仪器开始调水平，请不要挂上七、操作规程1、仪器放平稳，使杠杆位于降支架之间，使不产生磨擦2、用切土环刀取土样，修平两端，装入护环后放入容器中透水石上，然后上端放上透水 石，传压板及钢珠，置于加压框中，安装量表3、将手轮是顺时针方向旋转，使升降杆上升至顶点，再逆时针方向旋转1~2 转，便加压 头对准钢珠，调整拉杆下端螺帽，使框架向上时容器部分能自由取放，即可按土工操作规程 施加预压荷重，调整量表指针为“零”以后逐级加荷（加荷卸下预载荷砝码）4、加荷过程中，应不断观察水泡，并逆时针方向旋转手轮，保持杠杆平衡，此时严禁顺 时针方向旋转手轮，以防产生间隙震动土样5、工作完毕，应将仪器全部擦拭干净，并作好使用记录及登记，估计有较长时间不用应 在表面塗以油脂，预防锈蚀。
6、工作过程中，如发生故障，应立即停机维修，并作好维修记录及登记。
