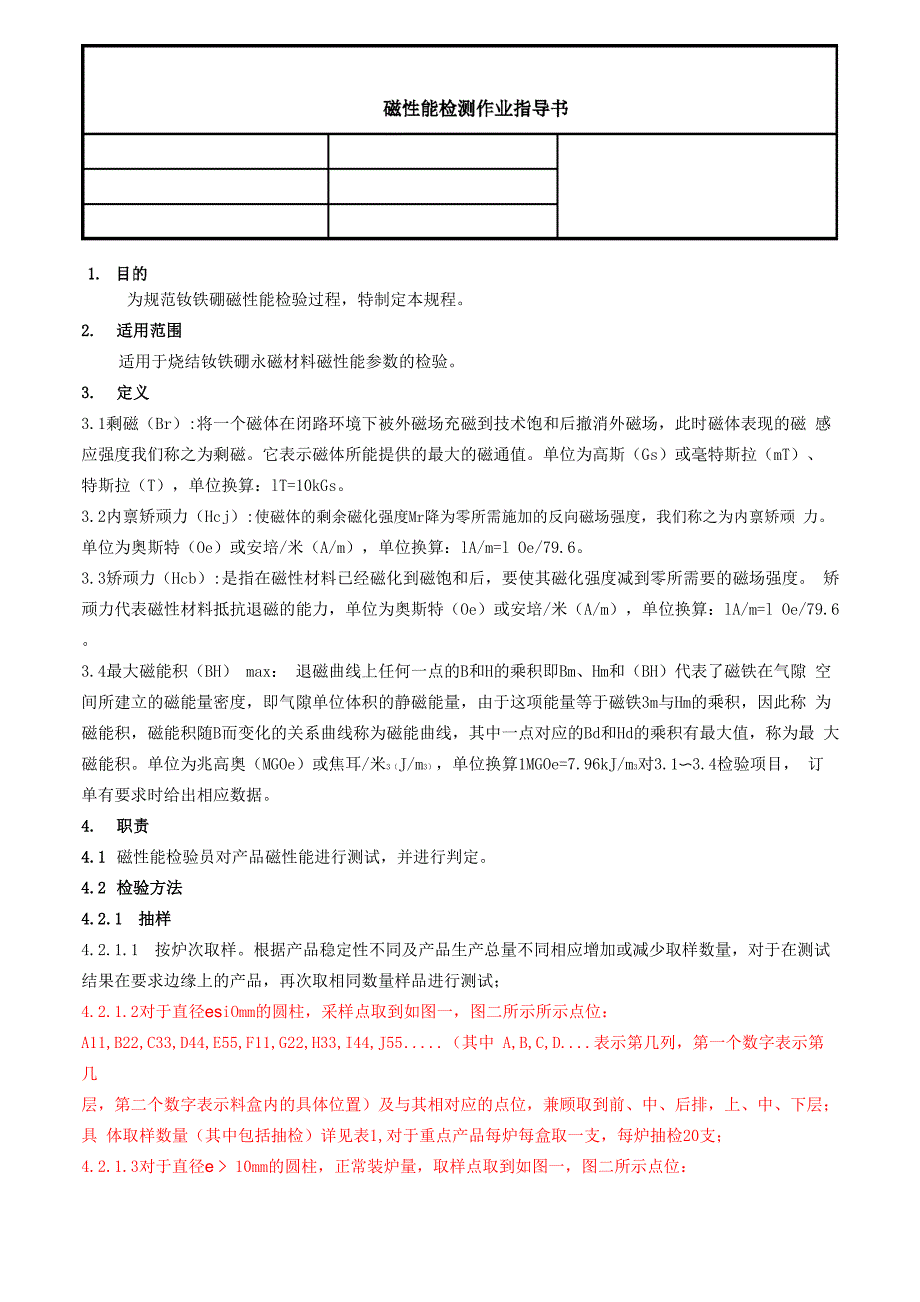

为规范钕铁硼磁性能检验过程，特制定本规程2. 适用范围适用于烧结钕铁硼永磁材料磁性能参数的检验3. 定义3.1剩磁（Br）:将一个磁体在闭路环境下被外磁场充磁到技术饱和后撤消外磁场，此时磁体表现的磁 感应强度我们称之为剩磁它表示磁体所能提供的最大的磁通值单位为高斯（Gs）或毫特斯拉（mT）、 特斯拉（T），单位换算：lT=10kGs3.2内禀矫顽力（Hcj）:使磁体的剩余磁化强度Mr降为零所需施加的反向磁场强度，我们称之为内禀矫顽 力单位为奥斯特（Oe）或安培/米（A/m），单位换算：lA/m=l Oe/79.63.3矫顽力（Hcb）:是指在磁性材料已经磁化到磁饱和后，要使其磁化强度减到零所需要的磁场强度 矫顽力代表磁性材料抵抗退磁的能力，单位为奥斯特（Oe）或安培/米（A/m），单位换算：lA/m=l Oe/79.63.4最大磁能积（BH） max： 退磁曲线上任何一点的B和H的乘积即Bm、Hm和（BH）代表了磁铁在气隙 空间所建立的磁能量密度，即气隙单位体积的静磁能量，由于这项能量等于磁铁3m与Hm的乘积，因此称 为磁能积，磁能积随B而变化的关系曲线称为磁能曲线，其中一点对应的Bd和Hd的乘积有最大值，称为最 大磁能积。
单位为兆高奥（MGOe）或焦耳/米3（J/m3），单位换算1MGOe=7.96kJ/m3对3.1〜3.4检验项目， 订单有要求时给出相应数据4. 职责4.1 磁性能检验员对产品磁性能进行测试，并进行判定4.2 检验方法4.2.1 抽样4.2.1.1 按炉次取样根据产品稳定性不同及产品生产总量不同相应增加或减少取样数量，对于在测试 结果在要求边缘上的产品，再次取相同数量样品进行测试；4.2.1.2对于直径esiOmm的圆柱，采样点取到如图一，图二所示所示点位： A11,B22,C33,D44,E55,F11,G22,H33,I44,J55 （其中 A,B,C,D....表示第几列，第一个数字表示第几层，第二个数字表示料盒内的具体位置）及与其相对应的点位，兼顾取到前、中、后排，上、中、下层； 具 体取样数量（其中包括抽检）详见表1,对于重点产品每炉每盒取一支，每炉抽检20支；4.2.1.3对于直径e > 10mm的圆柱，正常装炉量，取样点取到如图一，图二所示点位： A11,B22,C33,D44,E55,F11,G22,H33,I44,J55 （其中 A,B,C,D....表示第几列，第一个数字表示第几层，第二个数字表示料盒内的具体位置）及与其相对应的点位，兼顾取到前、中、后排，上、中、下层；具体取样数量（其中包括抽检），对于重点产品每炉每盒取一支，每炉抽检10 支。
4.2.1.4 方块取样：每炉取样数占烧结出炉总数的 1%，4.2.1.5 对于同一炉不同批号的产品抽样：每批抽测5-12 支4.2.2 制样4.2.2.1样柱规格：D10*10,千分尺测量样品尺寸，两端外径偏差＜0.01mm，两端面平行度〈0.02；4.2.2.2 端面柱面要求：两端面及柱面磨光，两端面平行且垂直柱面；4.2.2.3 外观要求：样柱无掉角、黑皮、氧化、砂眼、裂纹、外观不良等4.2.2.4 样品本身要求无氧化、浸油、弯曲、砂眼等缺陷4.2.3 测试4.2.3.1温度的要求：室内温度20°C （±1°C）4.2.3.2 尺寸要求：测试时柱子端面要平整，垂直度目测不变形，准确测试样品的几何尺寸，输入计算 机，测试结果4.2.3.3 准备好测试用线圈，检查计算机内所输参数是否正确，核对装炉单标识与物料是否相符，不相 符时应及时查清，并报告上级有关部门当达到温度要求时，方可进行测量直径e＜12mm的圆柱使用永 磁材料不同温度曲线精密测量装置测试，按照《永磁体高温测量2000H操作说明》正确操作；直径①＞ 12mm 的圆柱使用永磁特性自动测量仪测试，按照《AMT-4A永磁特性自动测量仪操作规程》正确操作。
4.2.3.4 测试数据打印记录4.2.3.5 磁性能检验标准表（见磁性能标准）4.2.4 判定4.2.4.1 磁体性能按《钕铁硼磁体性能标准》执行，或按《检查基准书》中要求执行4.2.4.2 所抽取的样品均合格，则整批合格，若一支不合格，进行仪器补偿，补偿之后不合格，则判定 为不合格4.2.4.3 对于剩磁、矫顽力4.2.4.3.1 抽样中如有一块样品不合格，可对此料盘再抽取相应数量的样品测试，样品合格可判定整批 为合格产品，不合格产品按《不合格品控制程序》执行4.2.4.3.2 由于测试仪器、外界环境、测试线圈、操作技能等因素的影响，对于测试结果，可根据生产 指令单的实际情况在抽取样品中剩磁、磁能积允许偏差2%4.2.4.3.3 性能检测合格后，在《流通卡》上加盖合格章，做出判定，附于本批料盘中烧结工序人员 办理转序手续对抽样不合格的料虽然Br、Hcj参数均已达到要求范围，但Br、Hcj离散度大（Br最大差值 超过400 Gs, Hcj最大差值超过1500 Oe），曲线方形度不好的产品，可根据实际情况进行返烧，降级使用或放行4.2.4.3.5在保证与性能测试取样点位置相对应的同时，还应测试周围其它位置，兼顾取到前、中、后4.2.4.3.4不合格品注明实测范围，并要求库房做好标排，上、中、下层。
