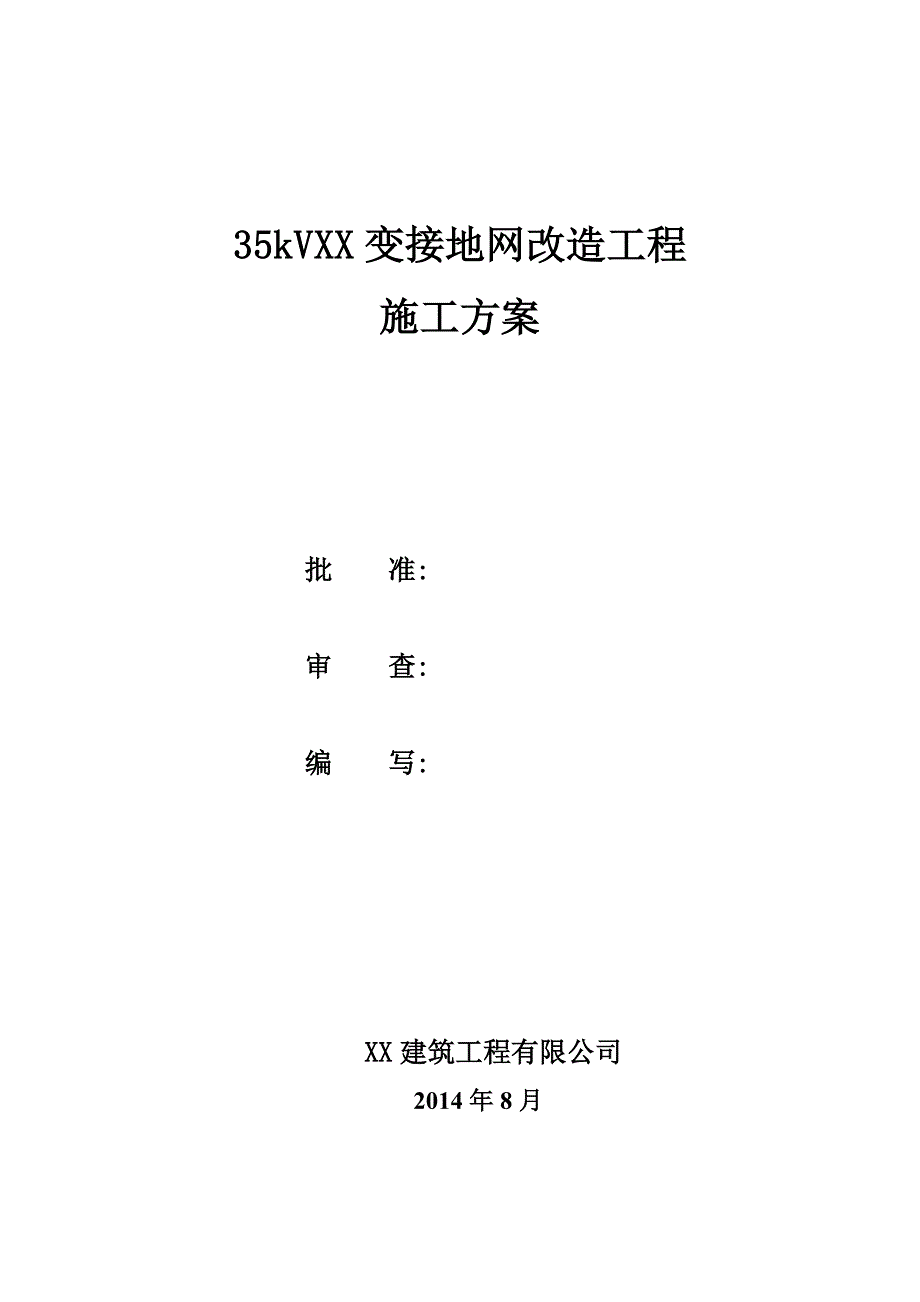

35kVXX变接地网改造工程施工方案批 准: 审 查: 编 写: XX建筑工程有限公司 2014年8月目 录一、编制依据 2二、工程概况 2三、施工流程图 3四、施工总体要求 3五、施工组织安排 4六、主要施工方法 51．施工准备 52．施工方法 6七、质量控制 101．质量控制目标及要求 102．质量检查 10八、安全文明施工 11九、接地工程施工危险点分析及预控措施 13十、施工监督验收 14一、编制依据1、《电力设计规程SY/T0019-97》2、（GB50169-92）《电力装置安装工程接地施工及验收规范》3、35kVXX变接地网改造工程《设计方案》二、工程概况工程名称：35kVXX变接地网改造工程地点：35kVXX变电站工程内容：本工程为XX变接地网改造工程，对老旧的接地网及接地引下线进行更换35kVXX变电站位于XX市XX镇境内，于 年建成投运，设35kV/10kV电压等级,35kV为户外常规布置，35kV/10kV为户内开关柜布置，主控楼与10kV配电装置楼为一栋建筑，占地面积为35m*54.2m=1811.5㎡XX变站址土壤表层为耕作土，下层为沙土，水分含量一般，土壤电阻率较高，全站接地变电站采用复合接地网，以水平接地体为主，以垂直接地极为辅，接地网外沿闭合，接地网内敷设水平均压带，水平接地体深埋为1m。
在避雷针和装有辟雷器的地方应设集中接地装置水平接地体采用-60*6热镀锌扁钢，垂直接地体采用60*6*2500镀锌角钢 计划施工时间:计划2014年08月29日开工，于2014年09月29日竣工施工准备测量放样沟(槽)开挖、打钻孔洞水平接地网敷设质量检查存在问题处理接地极埋设焊接沟(槽)回填接地电阻测试三、接地网施工流程图四、 施工总体要求1．施工前必须熟悉设计图纸和有关规范2. 对35kVXX变接地网改造工程进行施工，水平接地采用-60*6镀锌扁钢，埋深（要求竖放）不小于1m，转角≥4m垂直接地极采用60*6*2500镀锌角钢，均匀分布打入地下3. 电气设备于接地干线应可靠焊接，其中主变还应与外壳用螺栓连接（应带防松垫片），所有构架、设备支架及设备外壳均需用-60*6镀锌扁钢于接地网连接，有抱箍、爬梯者应与接地引下线焊接牢固，由接地网引上至设备和避雷针的接线明敷主要设备均需双接地4. 电缆沟中的电缆支架应用扁钢相连，并引至接地网中5. 接地线外露部分均应进行防腐处理，并涂黄绿相间漆6. 所有搭接面积大于或等于原扁铁的二倍，最少三面焊接7. 主接地网接地电阻不大于1Ω，独立避雷针接地电阻不大于10Ω，如不满足要求要增补接地极。
8.接地处理施工中，在隐蔽工程及设备覆土前须经甲方、设计、运行、监理单位人员检查合格后方可覆土；接地电阻测试时，须甲方、设计、运行、监理单位人员在场进行测试；9．本变电站内，改造接地应按GB50169-92《电气装置安装规程施工及验收规范》的有管规定进行五、 施工组织安排人员安排序 号名 称数 量（人）姓 名备 注1工作负责人1余修权2技术员13安全员14焊 工15普 工6前期安排（后期另作调整）六、主要施工方法1．施工准备1．1材料及工具①根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购进场②材料进场必须具备相应的检测合格资料，并报甲方认可③准备好合格焊条，作好焊条贮存工作，严防受潮④施工机具配备，钻孔机械、交流电弧焊机、十字镐、铁铲、铁撬、铁锤打夯机、洛阳铲1．2作业条件①施工场地符合施工要求（工作票是否得到许可）②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求③做好沟槽开挖时的排水工作④检查好施工机械（或工具），保证满足施工要求⑤做好施工人员安排计划，配置劳动力2． 施工方法2.1施工区域 2．2沟槽开挖①测量人员根据接地施工平面布置图,放出扁钢的施工平面位置，并每8~10米设置一根定位控制桩。
②在水平接地轴线边，每5米设置一水平控制桩,测出设计地面标高作为沟槽开挖深度的控制依据水平接地体沟槽开挖图500 1000 400⑤沟槽采用人工开挖，开挖长度共703米，其中399.2米需切割混凝土，开挖距围墙边500mm(如图所示），开挖完毕后经质检员认真检查合格并做好记录后，方可进行接地网敷设需切割的混凝土路面2．3垂直接地极施工2.3.1电解接地极施工① 电解接地极成孔作业：垂直接地极首先采用洛阳铲，人工开挖，成孔深度为水平接地体沟槽底部下2.5m，如遇坚硬岩石可采用钻孔机械进行开挖 ② 电解接地极安装作业：成孔后，用水调和填充剂呈浆体状（稍稠呈流体）倒入事先钻好的孔洞中，深度约孔位； ③ 植入接地极：（1）：拆开接地极密封胶带；（2）：将接地极植入孔洞中，接地极顶部高于水平接地极；（3）：接好引出线；（4）：将其余填充剂在接地极周围至接地极顶端100mm时止，测量接地电阻，达到接地要求后，用土填盖在周围； ④ 电解接地极施工说明:（1）、接地装置应符合（GB50169-92）《电力装置安装工程接地施工及验收规范》的规定，工作接地网的四季实测接地电阻不得大于0.5Ω；（2）、离子接地极安装在外围降阻接地网中，间隔5米安装（根据环境要求作相应的调整）；离子接地极与－60*6mm镀锌扁铁水平接地线连接处均采用火泥熔接；（3）、扁钢的连接均采用搭焊联接,连接长度应大于扁钢宽度的2.5倍；（4）、水平接地线与地平面相距1m;（5）、在焊接处清除焊渣，涂刷导电防腐涂料。
（6）、 回填土时应灌水，分层夯实，土壤下沉夯实后测量接地电阻7）、电解地极之间用－60*6mm扁钢焊接，并与地网连接 电解接地极安装示意图土壤 1000 火熔焊接连接 2500 5000 60*6*2500镀锌角钢2.3.2镀锌角钢垂直接地极施工①镀锌角钢垂直接地极在电解地极之间每隔5米打一根垂直接地桩，规格为60*6*2500镀锌角钢，已达到长效缓释和稳定接地电阻的作用②镀锌角钢与接地网焊接牢固，在各焊接点上用防腐涂料处理2.3.3钢构架引下接地线施工：①与钢构架体施工时，要停电作业，需做停电计划②接地线外露部分均应进行防腐处理，并涂黄绿相间漆2.4电阻测量 ① 接地电阻应在土壤下沉夯实后测量，接地电阻最终结果可能与设计不相符（或大或小），因此施工结束后任何情况下变电所接地电阻均应满足不大于1Ω，若不满足要求应采取增加接地极至满足要求七、质量控制1．质量控制目标及要求①接地装置所采购的材料符合标准要求及设计要求，同时必须具有生产厂家资质证和产品合格证及检测报告，并报甲方认可②接地体焊接部位应清掉焊碴，清理干净后作防腐处理③接地电阻要求不大于1Ω。
④水平接地体的间距必须符合施工规范规定和设计要求⑤扁钢焊接必须符合施工规范规定和设计要求⑥扁钢搭接长度≥2.5倍宽度⑦接地极顶面埋深1m⑧接地装置所经过道路，建筑物基础以及户外基础部分在土建施工前预埋2．质量检查①质量检查：接地体焊接完成，焊接部分经防腐处理后，由项目部技术员、质检员、业主项目部工程师等共同检查验收，执行隐蔽验收记录，留存影像资料，合格后方可进行回填隐蔽②存在问题处理：对质量检查中没有满足设计要求或规范规定的，要进行返工处理，直到符合有关要求为止③沟槽回填：扁钢铺设，接地极安装完毕后，经检查合格，同意隐蔽后方可进行回填，回填土不得夹有石块及建筑垃圾，另外回填土应分层回填并夯实，再适量浇水吸湿④接地电阻测量：接地网安装完后，对接地网电阻进行测量，并做好记录当电阻无法满足设计要求时，应及时通知甲方、监理工程师、设计，由设计院采取相应措施八、安全文明施工1、工作人员应严格按照安全规程作业，克服施工中的习惯性违章现象本站焊接件全部是镀锌制品，应采取相应的劳动保护措施2、进入现场的工作人员必须戴好安全帽、胸卡，穿好工作服3、施工人员必须熟悉现场施工状况，尽量避免交叉作业4、挖掘区域内如发现不能辨认的地下埋设物、构筑物等时，严禁擅自敲拆，必须报告上级进行处理后方可继续施工。
挖掘土方自上而下进行，并按有关规定确定堆土的距离及高度挖掘工具应完整、牢固，两人间距以不相互撞为宜5、进行焊接或切割工作时，操作人员应穿戴专用工作服、防护手套等复合专业防护要求的劳动保护用品6、所使用的工器具要认真检查，不符合要求的禁止使用电器类工具外壳应可靠接地7、现场使用的施工电源应从专用的盘柜引出，要由专职电工负责未经许可其他工作人员不能随意乱拉乱接 8、严禁酒后作业9、 工作现场应及时清理，材料应堆放整齐10、露出地面的预留扁铁，长度应不大于1m，并应有防护措施，以免伤人11、施工用原材料必须堆放整齐，标明规格，不影响场地道路通行，做到工完料尽场地清12.钢构架引下接地线施工注意事项：①需停电作业②爬杆作业时确认电杆牢固检查拉线、基础、杆体等③登高工具、脚扣和保险带合格对其进行外观和压力测试九、接地工程施工危险点分析及预控措施作业项目危险点防范类型预控措施沟槽施工人工作业不规范工器具伤害1. 使用混凝土切割机时，不得站在轮片前方2. 夜间施工时，是否设置足够的照明设施3. 挖土时，两人间距以互不相碰撞为宜电焊作业违章违纪作业，违反安全技术交底火灾、触电、灼伤等1．施工现场电焊作业前必须履行三级动火作业票审批手续。
2．焊接作业点与易燃易爆品必须保持有效的安全距离，电焊作业点必须配备灭火器材3．施工作业人员必须正确使用安全防护装置4．焊机设备必须有安全保护装置5．电焊作业人员必须持证上岗，焊接时必须按照技术要领进行作业6．雨天停止焊接作业7．一个地点作业任务完成时，电焊设备电源必须切断8．清楚焊渣时应佩戴防护镜，防止焊渣进入眼睛9．工作结束后，应切断电源，锁好开关箱，检查确认无隐患才能离开10．对焊接点进行防腐处理时，应待焊接点冷却后进行11．电焊设备应经常维修、保养，使用前做检查无异常方可使用12．焊钳和电焊线的绝缘必须良好，导线截面应于工作参数相适应，焊钳应具有良好的隔热能力13．进行焊接作业时，严禁将电焊线整盘堆放在一起，应分开放置以利于散热14.爬杆作业要确保脚扣和保险带合格，防止坠落10、施工监督验收10.1、工程由国网福建XX市供电有限公司进行施工监督验收，并要进行中间验收和终结验收10.2、中间验收，主要是对施工过程进行监督，包括从原材料的使用，到施工工艺等，主要按GB50169-92《电气装置工程接地装置施工及验收规范》进行。
