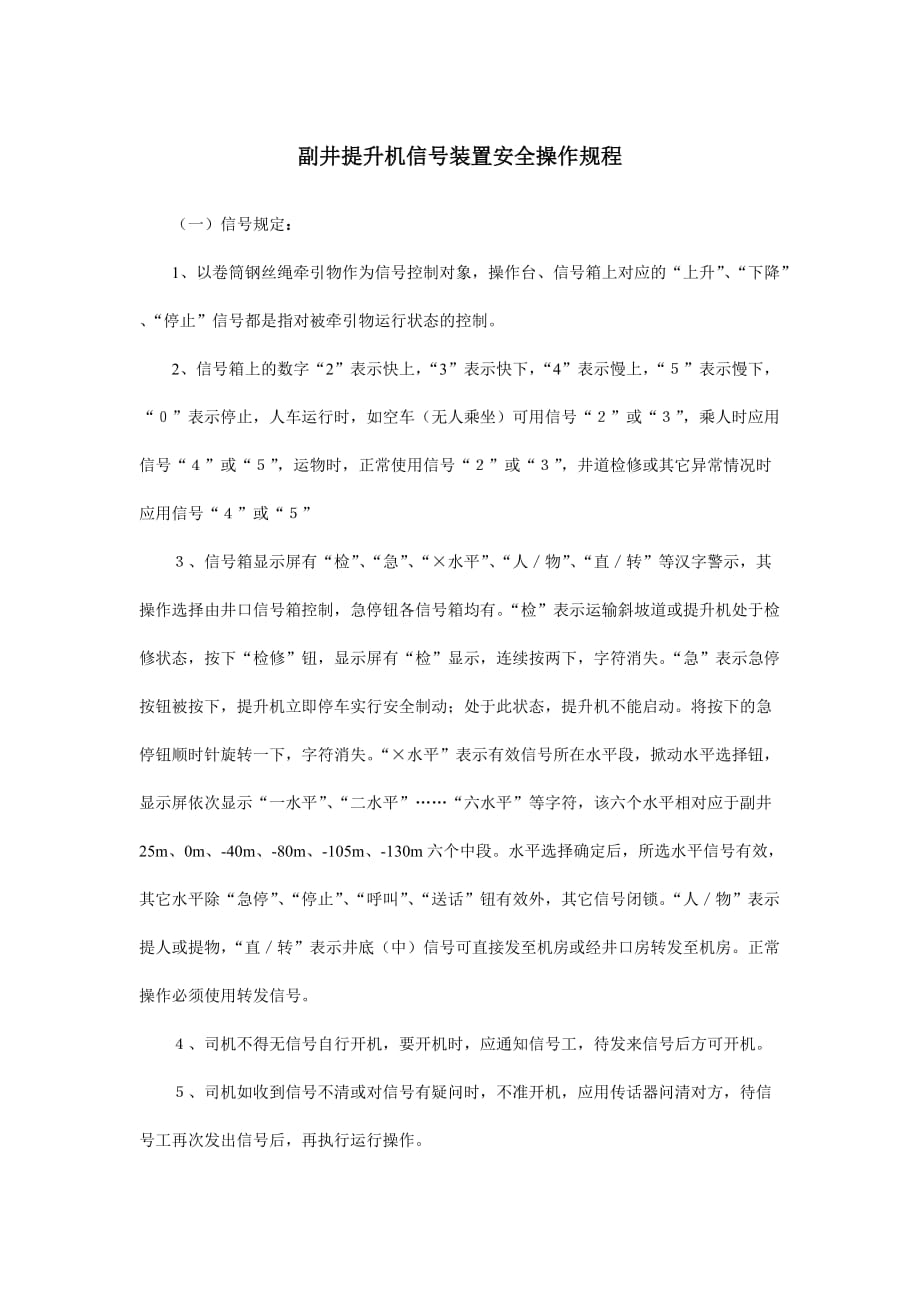

副井提升机信号装置安全操作规程副井提升机信号装置安全操作规程 （一）信号规定：： 1、以卷筒钢丝绳牵引物作为信号控制对象，操作台、信号箱上对应的“上升”、“下 降”、“停止”信号都是指对被牵引物运行状态的控制 2、信号箱上的数字“2”表示快上，“3”表示快下，“4”表示慢上，“５”表示慢下， “０”表示停止，人车运行时，如空车（无人乘坐）可用信号“２”或“３”，乘人时应 用信号“４”或“５”，运物时，正常使用信号“２”或“３”，井道检修或其它异常情 况时应用信号“４”或“５” ３、 信号箱显示屏有“检”、 “急”、 “×水平”、 “人／物”、 “直／转”等汉字警示， 其操作选择由井口信号箱控制，急停钮各信号箱均有 “检”表示运输斜坡道或提升机处于 检修状态，按下“检修”钮，显示屏有“检”显示，连续按两下，字符消失 “急”表示急 停按钮被按下，提升机立即停车实行安全制动；处于此状态，提升机不能启动 将按下的急 停钮顺时针旋转一下，字符消失×水平”表示有效信号所在水平段，掀动水平选择钮， 显示屏依次显示“一水平”、 “二水平”……“六水平”等字符，该六个水平相对应于副井 25m、 0m、 -40m、 -80m、 -105m、 -130m六个中段。
水平选择确定后，所选水平信号有效，其它 水平除“急停”、 “停止”、 “呼叫”、 “送话”钮有效外，其它信号闭锁 “人／物”表示 提人或提物，“直／转”表示井底（中）信号可直接发至机房或经井口房转发至机房 正常 操作必须使用转发信号 ４、司机不得无信号自行开机，要开机时，应通知信号工，待发来信号后方可开机 ５、 司机如收到信号不清或对信号有疑问时，不准开机，应用传话器问清对方，待信号 工再次发出信号后，再执行运行操作 ６、 司机接到信号后，因故未能及时执行，司机应立即通知信号工，说明原因，申明前 发信号作废，改发定钟，事后由司机通知信号工可以开机，待信号工重新发出信号，方可 开机 ７、 提升机停止运转１５分钟以上，需继续运转时，信号工未与司机联系就发了信号， 司机应主动与信号工取得联系，经联系后方可开机 ８、 司机收到的信号与事先口头联系的信号不一致时，司机不能开机，应与信号工联系， 证实信号无误时，才准开机 ９、 提升机正常运转中，如发现不正常信号，司机应先停机进行安全制动，然后与信号 工联系，查明原因 10、 提升设备检修期间，应先通知信号工，由信号工发出检修信号，待检修完毕再及时 通知信号工取消检修信号 11、 全部信号（包括急停）在每天早班开机前应试一次，以检查信号系统的动作是否可 靠。
12、信号发生故障时，司机应及时与信号工取得联系，待故障排除后方可作业 （二）信号操作 1、操作前准备 （１）由司机合上信号空气开关，按下车房显示箱电源钮，全套信号装置有电 车房、 井口、 井底（中）信号箱数码显示为“０”，系统正常 如果送电前井口或井底（中）信号 箱急停钮处于按下状态，送电时会有快速、 断续的急停音响报警和全线的“急”汉字显示 声音持续一段时间后停止，汉字显示保持，只要顺时针旋转已按下的急停钮，汉字显示消 失 （２）井口信号工应根据工作水平中段按“水平选择”钮选择相应水平，按“直／ 转”钮选择转发 掀动各按钮，通过传话器与车房、 井底（中）信号工取得联系，依次核对 各信号及汉字屏显 （３）由井底（中）发信号至井口，井口再转发给机房 信号发出后，语音箱会有相应 的打点音响和提示音 信号核对无误后，按复位钮和相应信号钮使汉字信号消失，数码显示 为“０”，操作准备工作结束 2、运行操作： （1）提放人车操作： ①人车运行前，由井口信号工调拔“人／物”转换钮，显示“人”，将人车与钢丝绳 按规定联结牢固，用送话器与井底取得联系，声明人车运行所需信号 ②井底（中）信号工接到井口信号提示后，发送相应信号，其显示屏显示所发信号数 字，并伴有相应打点音响。
如人车提升，则发信号前尚需检查人员是否全部坐稳，是否有不 安全因素，确认无异常后方可发送信号 ③井口信号工收到开车信号后，应检查井口屏汉字显示与井底（中）所发信号打点音 响是否一致，检查井口是否有行人或物等不安全因素，如下放人车还应检查人员是否坐稳 人车是否安全，确认无异常后方可向车房转发信号 井口屏显示所发信号数字并伴有相应的 打点音响语音箱发出“正在行车，严禁行人”语音提示 ④车房显示屏上有相应的信号数字和汉字显示，并伴有相应的打点音响，司机可根据 信号开车 ⑤人车到位后，井口或井底（中）信号工应发出停止信号，全线（指车房显示箱、 井口、 井中、井底显示箱）显示屏数码均显示“０”，司机应缓缓停车 ⑥当人车由井底向井口提升过程中，中途水平段有人需搭车时，应提前与井口和车房 取得联系，约定人车行至该水平时打点停车，然后由井口信号工调整水平，搭车人打点上 车如事先未取得联系，严禁随意按停止钮，无意外禁止按急停钮 ⑦原则上人车下放时中途不许停车上人，如中途有人下车应提前与井口车房取得联系， 由井口调整水平，司机按规定停车，下车人下车后应观察无异常后打点开车 待人车下放后， 井口信号工需重新选择水平至目的地。
（2）提放重物操作： ①矿车运行前，由井口信号工将“人／物”转换钮调拔至“物” 将串车钢丝绳按规定 联结牢固，用送话器与井底（中）取得联系，声明所需信号 如提放机车设备或较重捆扎物， 应用信号“４”或“５” ②井底（中）信号工接到信号提示后，发送相应信号 如串车或重物提升，则发信号前 尚需重新检查边插销是否到位，捆扎是否牢固可靠，是否有易坠物未清除等不安全困素， 确认安全后方可发送信号 ③井口信号工收到信号后，应观察井口是否有无行人，下放串车或重物时还需重新检 查边插销是否到位，捆扎是牢靠，是否有易坠物未清除等安全隐患，确认安全后方可转发 信号语音箱发出语音提示 ④司机可根据车房显示屏显示信号开车，至停车点，提升机自动停车或信号工打点停 车 （三）注意事项 1、信号工发出信号前应认真检查被牵引物状况，有异常情况不能发送信号 2、井口信号工转发信号前，应认真观察井口周围是否有行人或其他异常情况，确认安 全方可转发信号 3、 运行过程中发现松绳、 掉道等异常情况，信号工要及时发出停车信号或按急停钮紧急 停车，并与司机联系说明原因 4、紧急停车后信号工要仔细检查钢丝绳，发现钢丝绳有严重扭曲或变形，断丝或卡头 松动等现象，均应要求检修或更换。
5、运行中无特殊紧急情况，禁止使用急停钮停车 6、提升机运行中如无异常情况，禁止使用信号箱上下联络，禁止发送信号，以免发生 误操作中途乘人车需在人车运行前与井口和车房联系，运行中不得使用信号箱联系 7、严禁乱发信号。
