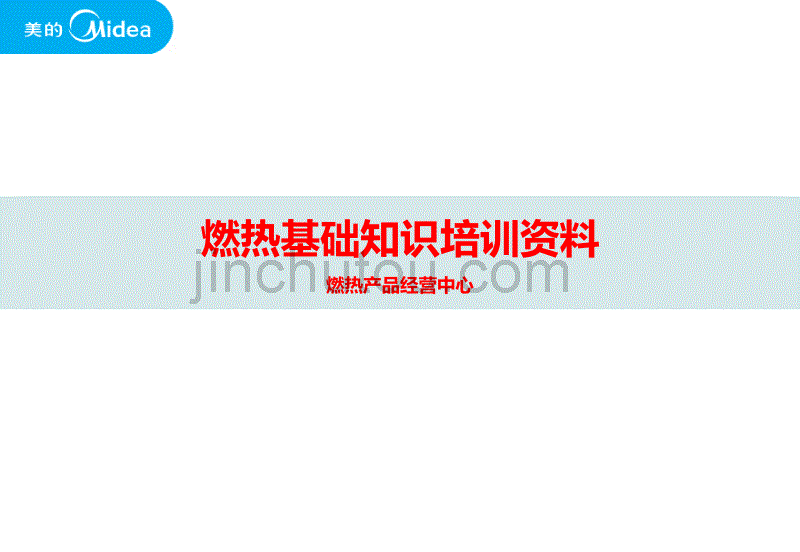

燃热基础知识培训资料燃热产品经营中心目目 录录恒温机工作原理及核心零部件燃气热水器基础常识美的恒温机核心卖点1、什么是燃气热水器燃气热水器是以燃气作为燃料，通过燃烧加热方式将热量传递到流经热交换器的冷水中，以达到制备热水目的的一种燃气用具2、燃气热水器有哪些优点呢 ？多快好省热水源源不断，用水无限制即开即洗，打开阀门就出热水安装占用空间小，不影响美观燃气较电更便宜，使用成本低3、燃气热水器主要气源天然气（T） 3T、4T、10T、12T 主要产自各大油田成分是CH4（甲烷）额定压力为1000Pa液化气（Y） 19Y、20Y、22Y 主要是开采和炼制石油过程的副产品，主要成份是C3H8和 C4H10，额定压力为2800Pa人工煤气（R） 3R、4R、5R、6R、7R （定制） 煤、焦炭或重油经干馏、汽化或裂解制得，主要成分为CO、H2、 烃等，额定压力为1000Pa常用气源为 12T（天然气）、20Y（液化气）4、燃气热水器命名方式代号:JS——家用速热燃气热水器；安装位置及给排气方式:D——自然排气式/烟道式； Q——强制排气式；P——自然给排气式或自然平衡式； G——强制给排气式或强制平衡式； 主参数采用额定热负荷（kW）取整后的阿拉伯数字表示。
特征符号由制造厂自行编制，位数不限代号 安装位置或给排气方式 主参数 特征序号 5、命名方式举例(20QJSHK产品特征序号额定热负荷20kW（取整数）室内型强制排气式家用燃气快速热水器（供热水型）11额定产热水能力11 Kg/min以JSQ20-11HK为例)：D代表烟道机；Q代表强排机；H代表恒 温机；L代表冷凝机；G代表强鼓请说出以下几个型号的产品各个字母代表的意义JSQ12-6QF1 JSQ32-16HN1 JSQ18-12LK1 JSQ22-11HG26、额定热负荷额定热负荷：指燃气热水器在正常工作状况下对冷水进行加热时所需要耗用的热量如型号JSQ20—11HK，指在额定的条件下，耗用20KW的热量就能加热好11升的热水；相同条件下耗费的能源越少就证明此款机器越节能反之，相同条件下加热同样升数的水所耗用的热量越多就越费气，如：WH的JSQ21—10C V9，在额定的条件下，需要耗用21KW的热量才可以加热好10升的热水，它就是比较浪费燃气的国际标准额定热负荷计算方式是：额定升数 X 2 =额定热负荷值7、升数的概念及计算燃气热水器的升数即它的产热水能力，是在规定燃气条件下（使用基准气体 ，额定压力），热水器工作在最大热负荷下，供水压力为0.1Mpa，温升折算到 25摄氏度时每分钟流出的热水量。
如10升热水器，它在额定的条件压力下，温升25℃时每分钟出10升的热水； 相反，温度越高，出热水量越小温升 = ( 出水温度 - 进水温度）实际出热水量的计算方式： 实际出热水量 =（机器额定温升常数25度 * 机器额定升数）/温差 标注：温差=设定水温—进水水温如：购买一台10升热水器，冬天需要45度水温，进水温度为5度，实际能够出多 少升的热水呢? 计算方式：(25 *10) /( 45- 5 ）= 6.25升请算出JSQ32-16HN在冬天进水温度3度，设定温度46度时，实际能出多少热水？计算方式：( 25 *16 ) /( 46- 3）= 9.3升*不同温升情况下热水器的产热水能力是多少？(补充 )热水器额定（升）温升（出水温度-进水温度）+25℃+35 ℃+45℃+55℃8升8L/min5.7L/min4.5L/min3.7L/min10升10L/min7.1L/min5.6L/min4.6L/min11升11L/min7.9L/min6.2L/min5L/min12升12L/min8.6L/min6.7L/min5.5L/min13升13L/min9.3L/min7.3L/min5.9L/min16升16L/min11.5L/min8.9L/min7.3L/min讲解小常识： 家里使用的普通花洒出热水，每分钟需要5—7.9升的热水洗浴是很舒服的， 母子花洒或者浴缸，每分钟需要8—10升的热水器洗浴或者向浴缸放热水。
8、能效等级的概念燃气热水器的能效标准把燃气热水器的能效等级分为三级一级能效最高，是 高效产品，额定热负荷时热效率不低于96%，只有冷凝机为一级能效；二级是节能 评价值，额定热负荷时热效率不低于88%，我司恒温机和强排机都为二级能效；三 级是能效限定值，额定热负荷时热效率不低于84%，是市场准入的门槛另外对于1级和2级产品除了考核额定热负荷时热效率以外，同时还要考核50% 热负荷时的热效率一级：50%热负荷时热效率不低于94%；二级：50%热负荷时 的热效率不低于84% 热负荷最低热效率值％能效等级123额定热负荷968884≤50％额定热负荷9484——按照燃气热水器热效率的定义（有效利用的热量占燃气完全燃烧总放热量的百 分比），国标中燃气完全燃烧总放热量是指该种气源的低热值，低热值指标准状况 下1m³燃气完全燃烧，不包括水蒸气中潜热的发热量，也就是说如果我们能把燃烧 产生的高温废气中的水蒸气充分利用，也就会产生高于百分之百的热效率美的冷凝燃气热水器创新采用了冷凝循环、两次换热技术，独立的冷凝器结构 设计，充分利用180度左右的高温烟气对冷水进行预热，最终排放的烟气温度低于 50°，实现热效率最高可达103％。
为什么会出现高于百分之百的热效率？(补充)燃气热水器的耗气量与热水器的加热效率、进水温度与出水温度的温差、每次洗浴时 间的长短（即顾客洗浴所需热水量）、洗浴频次、气质、火力的大小、水流量的大小、型 号等有关 燃气热水器耗气量的计算方式： V=(cm△t)/(Q低*η) V——洗一次澡的耗气量（即体积） 单位：立方米（m³） C——水的比热4.2×10³ 单位：MJ/Kg.K Q低——燃气的低热值 单位：MJ/ △t——水的温升（即出水温度-进水温度） η——热效率 m——水的质量（即洗澡所需水的质量） 注：天然气的低热值：12T：35.9MJ/ 10T： 30.87MJ/ 液化气：100.8MJ/ 人工煤气：5R ：12.65MJ/ 6R：14.15MJ/ 7R：16.17MJ/ 罐装液化石油气消耗重量的换算：M＝（V×2.18）Kg9、燃气热水器在使用过程中燃气的耗气量计算耗气量计算案例案例1： 一位用户选用我们的冷凝式LK1（T )产品的热水器洗澡，若需用水100升（Kg）， 进水温度是20℃（夏天），洗澡温度是40℃ ，则洗一次澡用气量为V＝ （4.2×10³×100×20）/（35.9×1.01）＝0.23（立方米）。
以成都为例，天然气是2.5元/立方米，洗一次澡的费用为：0.23*2.5=0.57元，即 洗一次澡只需花5毛7分钱的气案例2： 一位用户选用我们的11HK的天然气型（热效率90%左右）的热水器洗澡，若需用 水100升（Kg），进水温度是20℃（夏天），洗澡温度是40℃ ，则洗一次澡用气 量为V＝（4.2×10³×100×20）/（35.9×0.9）＝0.265（立方米），以成都为例 ，天然气是2.5元/立方米，洗一次澡的费用为： 0.265*2.5=0.64元，即洗一次澡只需花7角钱的气备注：其中35.9指的是天然气（12T)的额定热值为35.9MJ/m³一位用户选用我们的HN（12T ) （热效率90% 左右） 洗澡，若需用水80升 （Kg），进水温度是22℃（夏天），洗澡温度是42℃ ，请计算其洗一次澡 的用气量，若当地天然气是2.5元/立方米，请计算其洗一次澡要用多少钱计算：V＝（4.2×10³×80×20）/（30.87×0.9）＝0.24（立方米） 以成都为例，天然气是2.5元/立方米，洗一次澡的费用为：0.24*2.5=0.6元， 即洗一次澡只需花6毛钱的气我们的顾客需要几升的热水器？如何判断？销售前顾客家庭使用环境的询问卫生间离厨房安装位置大概几米？3米以内最低8L，争取10L； 3-5米，最少10L，争取12L; 5米以上或者带最少12L，争取16L; 卫生间带浴缸，最少16L或者20L;目目 录录恒温机工作原理及核心零部件燃气热水器基础常识美的恒温机核心卖点1、水过滤装置2、水流量传感器3、电脑控制中心4、 风压开关7、燃气比例阀5、威灵变频风机8、高效密闭燃烧室/火排6、点火控制器9、无氧铜水箱10、温度传感器11、温控器12、防倒灌风装置13、漏电保护插头核心功能部件布局图1、核心零部件-进水过滤装置作用：水流过时，可对水中杂质进行 过滤，延长机器使用寿命美的优势： 网孔小，水质好； 换热水管不易结水垢，水箱更耐用，寿 命长； 采用不锈钢材质更耐用；普通产品：一般无此装置2、核心零部件-水流量传感器作用：水流过时，可将水流信号转换成 电信号，传递给控制器。
控制器把信号传 递给点火控制器，进行点火 美的优势： 灵敏度最高，超低水压启动 使用进口的霍尔元件，性能稳定可靠，不 结水垢，而且灵敏度高，可感知水压低至 0.02MPa 普通产品： 灵敏度差，性能不稳，可 感知水压最低不能低于0.03MPa3、核心零部件-微电脑控制器作用：是热水器正常运行的中枢系统， 通过预设电路发出和接收一系列电信号, 达到控制和协调热水器各个部件的运行美的优势：采用美国进口ATMEL芯片 ， 超大存储空间，超快运算速度，控制更 精准，恒温效果更好，可实现随温感、 变升、变频、水量设置等复杂控制普通产品：采用国产劣质芯片，存储空 间小，无法实现变升、变频等复杂功能 控制；而且稳定性差，恒温效果差，最低 温升高4、核心零部件-风压开关作用: 用于检测风机的工作状态、烟道 的畅通状况，是实现风机前后清扫的重 要部件此部件损伤，整机不运行，控 制器亦显示故障代码E5 美的优势：风压开关内压差膜采用进 口的硅橡胶，微动开关用日本进口的欧 姆龙，性能好，耐高温、耐腐蚀、抗老 化性能好，使用寿命长美的 威灵 变频 电机实现变频功能的关键零部件 n全行业都需要使用变频电机才能实现恒温准确； n全行业高端恒温机都在使用美的威灵电机 n要变频恒温还是威灵电机好 n美的自用的威灵电机都是双滚珠轴承电机，坚固耐 磨；供应给其它品牌的都是单滚珠轴承电机，不耐 用。
竞品 普通 电机n 普通钢材质，耐磨性能不足，噪音大，温升高， 使用寿命短； n 大多数采用单速风机，无法实现变频功能，恒温 效果和节能效果不好5、核心零部件-威灵变频电机好电机就是好心脏！7、核心零部件-燃气比例阀 作用：用来打开或者关闭气路的阀门， 由两道截止阀和比例调节阀构成微电脑 控制器通过感知水流量的大小及出水温度 跟目标预设温度的差值来调节比例阀的开 启度，从而控制进气量，实现恒温的关键 零部件美的优势：采用原装进口比例阀，调 节线性好，使用可靠，寿命长具有双重 防泄漏保护和超强稳压作用普通产品：调节精度差，恒温效果差， 最低温升高，夏天洗澡容易出现水温过 烫而无法洗浴的现象美的 烟斗式 火排n 行业最好的SUS304不锈钢； n 行业最厚0.4mm n 采用全封闭式强化燃烧结构，安全性能好，燃烧 效率高，单片燃烧功率约为5kW以上 n 不锈钢材质，耐高温，耐腐蚀，使用寿命长万和T型 火排n 使用寿命短单位热负荷较高，燃烧室易被烧破 使用寿命短，且存在安全隐患； n 热效率低薄型机在使用，与氧气接触面积小， 燃烧不充分，费气在所难免 n 很早就被淘汰T型火排燃烧效率差，已经被欧 美、日本等国淘汰。
国内主流品牌也不用万和V型 火。
