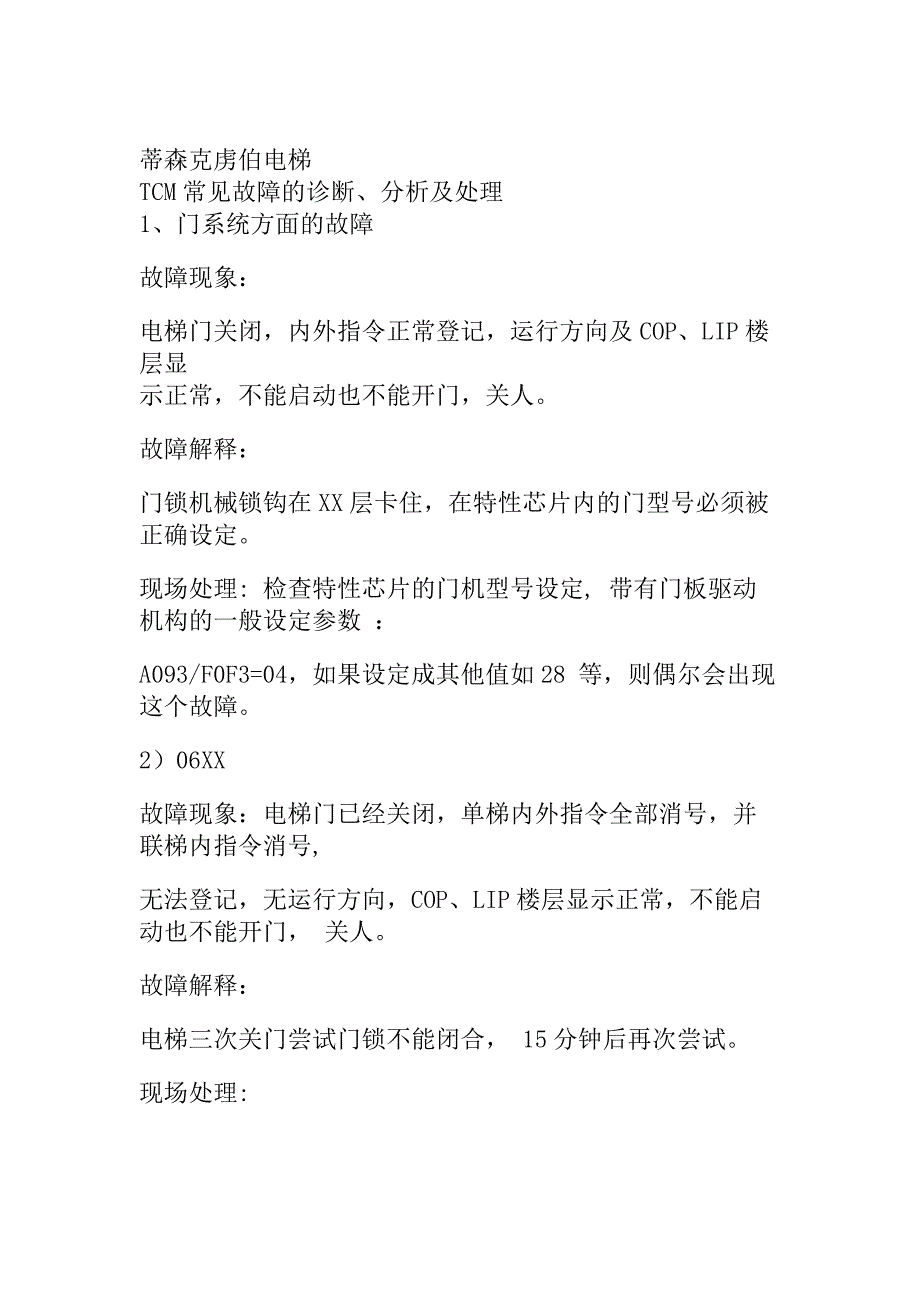

蒂森克虏伯电梯 TCM 常见故障的诊断、分析及处理 1、门系统方面的故障 故障现象： 电梯门关闭，内外指令正常登记，运行方向及 COP、LIP 楼 层显 示正常，不能启动也不能开门，关人 故障解释： 门锁机械锁钩在 XX 层卡住，在特性芯片内的门型号必须被 正确设定 现场处理: 检查特性芯片的门机型号设定, 带有门板驱动 机构的一般设定参数 ： A093/F0F3=04，如果设定成其他值如 28 等，则偶尔会出现 这个故障 2）06XX 故障现象：电梯门已经关闭，单梯内外指令全部消号，并 联梯内指令消号, 无法登记，无运行方向，COP、LIP 楼层显示正常，不能启 动也不能开门， 关人 故障解释： 电梯三次关门尝试门锁不能闭合， 15 分钟后再次尝试 现场处理: A）检查该层的门锁触点是否合得上，是否锁钩闭合不上， 调整； B）检查该层的厅门机械部件是否卡阻，是否受到撞击，调 整； C）检查厅门地坎内是否有异物如螺丝、小石子致厅门门锁 不能闭合； D）检查门锁接线是否松动，接线盒也要一起检查，紧固 3）14XX 故障现象：电梯在运行中急停，层显消号，系统复位后显 示”JU”调整运行结 束后再次恢复正常运行。
现场处理: A）通过 DU1 检查故障代码，看 XX 是哪一层，一般来说使 用 MS2 板的系统比 较准确，国产的如 MS2-C,MS3-C,MS3-S 则不一定准确； B）有个别厅门锁触点因不能完全插入导致虚接，仔细检查 并调整； C）门锁机械装置不到位致门锁触点闭合不牢靠，调整并活 动部分润滑； D）高速电梯重点检查门锁片插入深度及簧片变形量，很重 要； E）门锁触点回路接线松动； F）高层电梯使用的 K139.1,K139.2,K139.3 触点或接线不 良； 4）6300/63XX 故障现象：电梯门已经关闭，电梯运行时突然门锁断开， 该故障现象与 14XX 基本上相同，急停，消号，电梯重新调整运行后恢 复 现场处理：（与 14XX 处理方法基本相同） A）通过 DU1 检查故障代码，看 XX 是哪一层，一般来说使 用 MS2 板的系统比 较准确，国产的如 MS2-C,MS3-C,MS3-S 则不一定准确； B）有个别厅门锁触点因不能完全插入导致虚接，仔细检查 并调整； C）门锁机械装置不到位致门锁触点闭合不牢靠，调整并活 动部分润滑； D）高速电梯重点检查门锁片插入深度及簧片变形量，很重 要； E）门锁触点回路接线松动； F）高层电梯使用的 K139.1,K139.2,K139.3 触点或接线不 良； 5）0701/0801 故障现象：电梯开门到位后，虽门保护信号均正常也按住 关门却不能正常关 门，层显正常，大概 30 秒后关门，然后运行。
现场处理: A）发生时使用 DU1 查看 0500 功能 0D 列 2.LED 在开门到位 时没有点亮； B）检查门机系统，第三方门机检查开门到位信号是否正 常； C）门机问题，不能发出 TSO 信号，更换； D）MF3 板 X3 TSO 端口损坏； E）开门中受到卡阻门不能完全打开，检查门阻尼，力矩参 数； F）TO 开门命令未被执行，如使用 K50A 辅助开门继电器的 第三方门系统 6）0702/0802 故障现象：电梯开门到位后，或者在关门时出现消号，黑 屏，然后复位完成 出现“JU”，关门后发生调整运行 故障解释： 该故障的原因是系统收到 TSO 信号时同时检测 到 RK 闭合信号 现场处理: A）检查电梯开门到位后，系统收到 TSO 信号，此时厅门锁 仍然接通； B）门锁回路被短接，检查； C）关好门后，出现干扰致 TSO 信号有效，如 K100 门机曾 出现这样的情况； D）MF3 板 X3 TSO 端口损坏，更换 MF3 板； E）K200 门机的门刀与厅门门球发生卡阻不能开门 7）0b04 故障现象：平层区域死机，门状态不能确定连续在平层 区域出现 3 次 0702 故障后发生。
故障解释：在连续 3 次出现 0702 故障情况后出现该故障停 梯，需人为复位 现场处理: A）检查电梯开门到位后，系统收到 TSO 信号，此时厅门锁 仍然接通； B）门锁安全回路被短接，检查！ 8）0b01/0b02 故障现象：电梯在平层区域保持开门不关门时间超过程序 设定的 4 分钟 （门光幕问题） 现场处理: A）使用 DU1 的 0500 功能中 0D 列，2.LED 主门和 2.LED 后 门的状态； B）检查光幕的供电，连路连接，安装位置； C）光幕损坏，更换； D）MF3 板 X5/X6 LS 端口损坏，更换 MF3 板 9）0CdX/0CEX 故障现象：使用 CAN 连接的门机控制发出的故障，有些代 码没有明显特征， 有些表现为门控制复位，有些故障出现时门不关或不开 故障解释：是由于门机控制部分检测出的故障通过 CAN 发 送到主板，然后 存入故障堆栈，如门机报告 0CdC 表示门机过热，0CD0 表示 门控制器复位， 0Cd3 表示通讯出现问题； 现场处理: A）检查门机出现较高的工作温度则需重新调整门机机械部 件和电气参数， 可以增加散热片或者风扇加强散热；使用 DU1 的 0000 功能 检查地址 A3EA 是否为 1（节能开通）； B）门机通讯终端电阻是否正确设定； C）门机已经工作不正常，更新程序或者更换； D）也可以将 CAN 连接改成通过 MF3 板并行信号连接。
9）F20d/F20E 故障现象：电梯死机，显示“--” 故障解释：故障出现于采用 CAN 连接的门机控制器，如果 通过 0500 6A/6B 列看到没有门机连接则出现该故障；适用于蒂森 F3、F5、 F9、F2/1、F12 门控制器 现场处理: A）检查门机总线连接是否松脱，有时维保工作时不小心脚 踩到门机线缆； B）检查门机控制盒 X2 1 号和 2 号端子有无 24V 门机控制 电源； C）门机控制器 CAN 端口损坏，更换控制盒； D）特性芯片设定问题，检查 A2CB 21=Main Door Drive Present;22=Rear Door Drive Present E）门机损坏，X1 端子有供电，但是没有任何指示灯亮，更 换门机 （需要注意的是如果电梯供电系统中 N 线虚接或者断开会 引起门机烧坏！） 2、安全回路方面的故障 1）6000 故障现象：电梯门已经关闭，电梯正常运行时突然急停， 消号，电梯重新调 整运行后恢复，如果安全回路持续断开，则一直显示 “JU”,5 分钟后出现故 障码 4906 现场处理: A）早期使用 API 变频器的电梯有可能变频器出现故障致输 出信号脱开引起； B）高速电梯的端站速度监控模块 A28 动作也会出这个故 障； C）底坑的限速器涨紧装置的开关尤其新梯比较容易动作， 调整位置； D）高速电梯的补偿绳的油阻尼器压力开关有时误动作； E）图纸-X1 120 端子之前的各种开关及接线检查； F）注意检查有时补偿链会在电梯运行时碰到如极限等开关 引发此故障； 2）6100 故障现象：电梯门已经关闭，电梯正常运行时突然急停， 消号，电梯重新调 整运行后恢复。
现场处理: A）在运行中人为动作紧急电动或检修运行开关； B）轿顶的安全钳开关松动或动作不良，有一些电梯（包括 进口电梯）的这 种开关确实有些问题，稍微一震动触点容易断开，调整 好； C）线路虚接松动； 3）6200 故障现象：电梯门已经关闭，电梯运行时急停，消号，电 梯重新调整运行后 恢复 现场处理: 检查并调整轿门门锁触点，簧片变形量及插入深度，还有 检查线路是否松 动 3、信号输入异常的故障 1）0b06 故障现象：电梯无法检修运行，放正常后调整运行到平 层，完全开门后死机 ，显示“--” 故障解释：在使用地震功能的控制系统，该地震信号由 1MP X2:7 输入 现场处理: A）调整好地震传感器，防止误触发； B）出现该情况时使用 DU1 0500 的 33 列 2.LED，亮表明功 能已经激活； C）检查地震功能辅助继电器 K69； 2）0b07 故障现象：机房紧急电动可以运行，轿顶则不可以，层显 显示“--”；或者 快车运行时直接出现“--” 故障解释：电梯处于正常情况下，如果控制检测到轿厢 上、下行检修运 行信号，则会死机 现场处理: A）轿顶检修开关损坏； B）接线错误； C）MF3 输入端口受到比较严重的干扰，如 X2 端子可以拔去 试试。
3）3E00 故障现象：电梯可以轿顶检修运行放正常后，层显显示“- -” 故障解释：限速器 MAS 磁铁吸上，但限速器内制动器位置 检测开关没有接通 （只限于 Evolution 电梯） 现场处理: A）限速器开关卡阻或损坏； B）限速器棘爪滞住未脱开（如抓杆停在棘轮上，则磁铁的 行程就相当小） 修复：在磁铁和其底板之间加 2 只 6mm 垫圈 4）3F00 故障现象：电梯可以机房紧急电动运行，轿顶转检修后层 显显示“--”，或 者在检修状态下上电后显示“--” 故障解释：限速器 MAS 磁铁没有吸和，但限速器内制动器 位置检测开关不能断开 （只限于 Evolution 电梯） 现场处理: A）限速器开关卡阻或损坏； B）定时锁定接触器 ZSP 设定过长，限速器不能锁住 C）新电梯中山产品采用的方案如 K25.1 或 1MP 通讯不良会 出现，松江产品 MC2 X28:2/3 之间短路插没有插好也会出现 5）7100 故障现象：电梯关门后准备或刚刚启动时运行出现，黑屏 然后”JU”调整运行 后恢复正常还有一种现象：电梯关门过程中出现黑屏 消号，关门后重新 调整运行） 故障解释： 出现的原因是控制部分得到安全回路接通信号 后发出启动命令，但是由于一 些原因输出 K01,K01.1 没有动作，系统因无法得到接触器 反馈信号而停梯； MC1 通过 MQ1 板检测（AC220V 信号），MC2 通过 X24 端口检 测（DC24V) MC3/CPIR 通过 TMI 板 X91 端口检测。
7100 现场处理: A）后一种故障现象只出现在提前开门的系统中，-X1 133 端子受到干扰，一 般在 133 与 N 间接一负载如接触器线包可以有效解决； B）从 137 端子至 K01 接触器线包之间的电气线路进行仔细 检查，虚接或松脱 ，有时出现接插件松动 C）主板输出端口损坏，电梯无法输出启动信号，更换主 板； D）使用老 MC2 主板，附加程序、接线、继电器工作不正常 也会出现 E）有的安全回路在厅门锁后面串接有 S014 盘车开关，如 果动作也会出现； F）MQ1 内的运行继电器触点接触不良，维修更换继电器或 更换 MQ1 板； G）有的电路 CPI 的准备好信号触点串接在启动回路，但是 由于变频器故障 导致系统出现不能启动的情况； H）K01 接触器线包损坏，或者接触器质量问题引起（如 GL1 配置的 MG）； I）早期的 CPIR 系统，TMI 的软件版本高与 Flash 的程序版 本低时会出现； 6）7200 故障现象：电梯关门后启动运行接触器吸合轿厢甚至还没 有动出现黑屏然后 ”JU”调整运行后恢复正常 故障解释： MC1 通过 MQ1 板检测（AC220V 信号），MC2 通过 X24 端口检 测（DC24V) MC3/CPIR 通过 TMI 板 X91 端口检测。
现场处理: A）重点检查启动回路的 K01 的 53/54 辅助触点是否可靠动 作； B）检查接触器连线是否松动； C）检查接触器常开辅助触点组信号是否有一组没有闭合 好 D）MQ1 内的运行继电器触点接触不良，维修更换继电器或 更换 MQ1 板 7）4F00 故障现象：连续多次黑屏后出现“--”死机 故障解释： 主板 10 次启动时出现接触器回馈信号错误后出现该故障 MC1 通过 MQ1 板检测（AC220V 信号），MC2 通过 X24 端口检 测（DC24V) MC3/CP。
