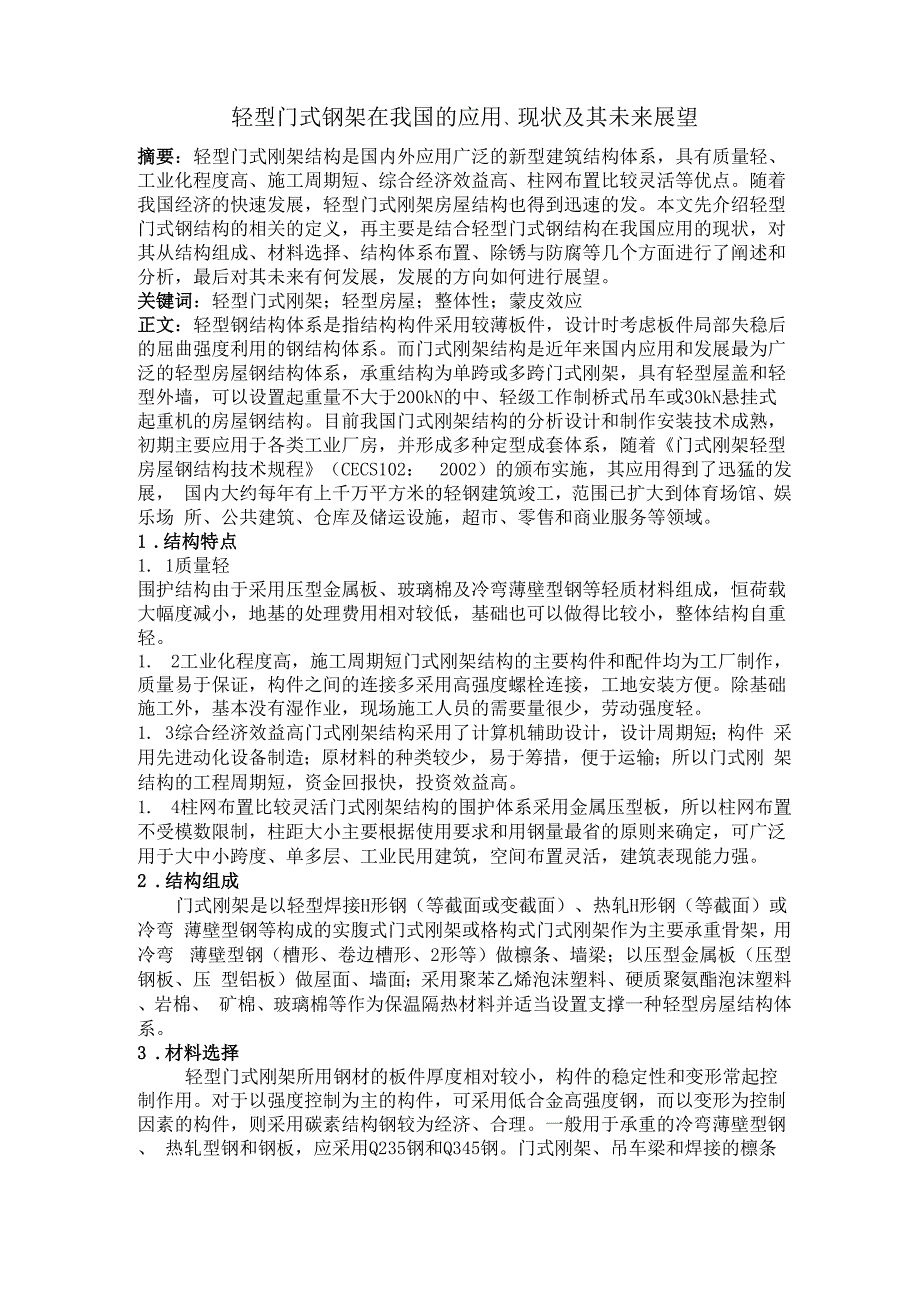

轻型门式钢架在我国的应用、现状及其未来展望摘要：轻型门式刚架结构是国内外应用广泛的新型建筑结构体系，具有质量轻、 工业化程度高、施工周期短、综合经济效益高、柱网布置比较灵活等优点随着 我国经济的快速发展，轻型门式刚架房屋结构也得到迅速的发本文先介绍轻型 门式钢结构的相关的定义，再主要是结合轻型门式钢结构在我国应用的现状，对 其从结构组成、材料选择、结构体系布置、除锈与防腐等几个方面进行了阐述和 分析，最后对其未来有何发展，发展的方向如何进行展望关键词：轻型门式刚架；轻型房屋；整体性；蒙皮效应正文：轻型钢结构体系是指结构构件采用较薄板件，设计时考虑板件局部失稳后 的屈曲强度利用的钢结构体系而门式刚架结构是近年来国内应用和发展最为广 泛的轻型房屋钢结构体系，承重结构为单跨或多跨门式刚架，具有轻型屋盖和轻 型外墙，可以设置起重量不大于200kN的中、轻级工作制桥式吊车或30kN悬挂式 起重机的房屋钢结构目前我国门式刚架结构的分析设计和制作安装技术成熟， 初期主要应用于各类工业厂房，并形成多种定型成套体系，随着《门式刚架轻型 房屋钢结构技术规程》（CECS102： 2002）的颁布实施，其应用得到了迅猛的发展， 国内大约每年有上千万平方米的轻钢建筑竣工，范围已扩大到体育场馆、娱乐场 所、公共建筑、仓库及储运设施，超市、零售和商业服务等领域。
1 .结构特点1. 1质量轻围护结构由于采用压型金属板、玻璃棉及冷弯薄壁型钢等轻质材料组成，恒荷载 大幅度减小，地基的处理费用相对较低，基础也可以做得比较小，整体结构自重 轻1. 2工业化程度高，施工周期短门式刚架结构的主要构件和配件均为工厂制作， 质量易于保证，构件之间的连接多采用高强度螺栓连接，工地安装方便除基础 施工外，基本没有湿作业，现场施工人员的需要量很少，劳动强度轻1. 3综合经济效益高门式刚架结构采用了计算机辅助设计，设计周期短；构件 采用先进动化设备制造；原材料的种类较少，易于筹措，便于运输；所以门式刚 架结构的工程周期短，资金回报快，投资效益高1. 4柱网布置比较灵活门式刚架结构的围护体系采用金属压型板，所以柱网布置 不受模数限制，柱距大小主要根据使用要求和用钢量最省的原则来确定，可广泛 用于大中小跨度、单多层、工业民用建筑，空间布置灵活，建筑表现能力强2 .结构组成门式刚架是以轻型焊接H形钢（等截面或变截面）、热轧H形钢（等截面）或冷弯 薄壁型钢等构成的实腹式门式刚架或格构式门式刚架作为主要承重骨架，用冷弯 薄壁型钢（槽形、卷边槽形、2形等）做檩条、墙梁；以压型金属板（压型钢板、压 型铝板）做屋面、墙面；采用聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料、岩棉、 矿棉、玻璃棉等作为保温隔热材料并适当设置支撑一种轻型房屋结构体系。
3 .材料选择轻型门式刚架所用钢材的板件厚度相对较小，构件的稳定性和变形常起控 制作用对于以强度控制为主的构件，可采用低合金高强度钢，而以变形为控制 因素的构件，则采用碳素结构钢较为经济、合理一般用于承重的冷弯薄壁型钢、 热轧型钢和钢板，应采用Q235钢和Q345钢门式刚架、吊车梁和焊接的檩条、墙 梁等宜采用Q235B或Q345A及以上等级的钢，非焊接的檩条和墙梁等可采用Q235A， 焊接承重结构和重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保 证4 ,结构体系布置结构体系布置包括结构平面布置、刚架选型、支撑系统布置、檩条和墙梁 的布置等方面的内容4. 1结构平面布置结构平面布置主要是确定刚架的柱网布置刚架的柱距主要根据工艺和建 筑要求确定，选择合理与否直接影响结构单元面积的耗钢量，一般宜采用6〜9m 的柱距，面积大的厂房需要考虑温度区段的控制纵向温度区段＜300m，横向温 度区段＜150m，当计算有依据时温度区段可适当放大如果房屋的平面尺寸超过 上述规定时，需设置伸缩缝，可通过设置双柱或设置檩条和屋面板的可调节构造 来实现4. 2刚架选型刚架的选型包括跨度大小和数量的确定，以及刚架截面形状的选择。
门式 刚架的结构形式多种多样，可以是单跨、双跨、高低跨和多跨，单脊、多脊，或 单坡、双坡、多坡，陡坡、缓坡、平坡等单跨刚架多用于横向空间要求不太大 的建筑，一般跨度为18〜36m，多采用焊接工字形截面或轧制H型截面，根据其弯 距图和跨度确定变截面梁柱的位置和高度，用钢量较小，具有良好的经济性多 跨刚架适用于大型建筑物，其截面选择类似单跨刚架，但中柱一般采用等截面 目前国内门式刚架的最大跨度已达72m，单体覆盖面积超过了7. 5万mz4. 3支 撑系统门式刚架结构中，支撑系统分为屋盖水平支撑、柱问支撑及其隅撑在每 个温度区段或分期建设的区段中，应分别设置能独立构成空间稳定结构的支撑体 系柱间支撑的间距应根据房屋纵向受力情况及安装条件确定，一般取30〜45m； 有吊车时不宜大于60m，一般设置在柱列的中部，当有两道柱间支撑时，宜分别 设置在纵向1/3处当房屋高度较大时，柱间支撑应分层设置，增强刚架的纵向 刚度；当房屋宽度大于60m时，内柱列宜适当设置支撑同时，在设置柱间支撑 的开间，应同时设置屋盖横向支撑，以构成几何不变体系实腹式轻型门式刚架 中，在刚架斜梁下翼缘与檩条之间或刚架边柱内翼缘与墙梁之间还会设置单根等 边角钢隅撑，对刚架斜梁和刚架边柱的稳定性起支撑作用。
4. 4檩条和墙梁当柱距在l Om以下时，檩条通常采用冷弯薄壁型钢，柱距在10〜12m范围内 时，需要采用更大截面的构件，如高频焊接H型钢等屋面檩条一般宜等间距布 置但在屋脊处，应沿屋脊两侧各布置一道檩条，使得屋面板的外伸宽度不要太 长（一般小于＜200mm），在天沟附近应布置一道檩条，以便于天沟的固定确定檩 条间距时，应综合考虑天窗、通风屋脊、采光带、屋面材料、檩条规格等因素按 计算确定侧墙墙梁的布置，应考虑设置门窗、挑檐、遮雨篷等 构件和围护材料的要求当采用压型钢板作围护面时，墙梁宜布置在刚架柱的外 侧，其间距由墙板板型和规格确定，且不大于由计算确定的数值5 .除锈与防腐钢结构的锈蚀与建筑物周围的环境，大气中的有害成分（如酸、盐等），建 筑物内的湿度、温度和通风情况有关轻型钢结构不宜用于高湿、高温及强烈腐 蚀介质的环境中设计时可以考虑采取防腐措施：采用利于自然通风的结构布置 方案，隔离有腐蚀介质区域或限制腐蚀介质的来源；节点的构造宜简单，尽量避 免采用易于积灰、积水及难于检查、清除、涂漆的截面；杆件为开口截面时，开 口宜向下；对构件宜优先采用酸洗磷化处理等方法除锈，并选用防锈性能良好的 涂料：尽量避免或减少涂刷油漆后进行焊接，以防止破坏漆膜的完整性，对施工 中破坏的应及时补涂油漆；经过一定时期就要对刚架进行维护。
门式刚架工业化程度高，安装方便快速，土建施工量小，近年来被大量采用，因此设 计者及施工人员应认真学习相关规范及规程，准确理解相应规定，避免造成工程隐患随着我国经济的快速增长改革开放的深入，门式刚架轻型钢结构房屋行业也得到飞速 发展，尤其在东南沿海地区，新建工厂仑库的需求增长促使轻型钢结构房屋加工安装的厂家 如雨后春笋般的发展起来，从开始的小规模发展到现在的现代化大企业，杭萧钢构、浙江精 工、恒达钢构、上海通用、吴泰钢构、四新钢构、宝钢彩板、北方空间钢构、北京福田钢构、 北京多维钢构、成都汇源、四川恒升等企业都是专业门式刚架轻型钢结构厂家每年的销售 额都在几亿、十几亿元以上全国从事门式刚架轻型钢结构加工制作的厂家估计有500个左 右，具有一定规模的50多家门式刚架轻型钢结构房屋的制作安装质量也逐步提高，建筑 造型也越来越美观新颖，例如上海通用公司的康桥和月浦工业园厂房，巴特勒承建的摩托罗 拉天津工程，上海美建兴建的天津开发区造币局厂房及北京一机床新厂房，湖南六建建设的 长沙博世厂房等等都是行业的精品工程门式刚架轻型钢结构是一项最有发展前途的结构型 式和制品，根据有关资料统计，2004年门式刚架轻型房屋及彩色涂层压型钢板用钢量占钢 结构建筑总用钢量35.8%，其建筑面积占钢结构建筑总面积的80%以上。
2006年轻型钢结 构厂家巴特勒的销售额为17亿元，工程建筑面积380万平方米；北京北方空间销售额达12.35 亿元，工程建筑面积325万平方米连接件厂家浙江振成销售额达4亿元，自攻螺丝就买了3 个亿门式刚架轻型房屋在各行各业各种类型的厂房仓库，超市批发市场等商店建筑、办公 及学校用房、小型体育馆训练馆健身房、展览馆展示场等各个领域都得到非常广泛的应用 说明其未来发展的美好的参考文献：[1]中国工程建设标准化协会.门式刚架轻型房屋钢结构技术规程 (CECS102： 2002)IS].北京：中国计划出版社，2002.[2] 中华人民共和国建设部建设部.钢结构设计规范(GB50017- 2003)IS] .北京：中国计划出版社，2003.[3] 湖北省发展计划委员会.冷弯薄壁型钢结构技术规范(GB5o0l8- 2o02)[S] .北京：中国计划出版社，2002.[4] 钢结构设计规范[S] GB50017- 2003[5] 门式刚架轻型房屋钢结构技术规程[S] CECS102: 2002[6] 周绥平钢结构第2版 武汉：武汉理工大学出版社,2003[7] 刘锡良门式刚架轻钢结构设计与施工[M] 济南：山东科学技术出版 社,2001[8] 中国j程建设标准化协会标准.门式刚架轻型房屋钢结构技术规程[S]. CECS 102： 2002北京：中国计划出版社，2003[9] 华人民共和嘲旧家标准钢结构设}1规范IS：. GB50017—2003.北京： 中国计划JI『版社，2003.[10] -华人民兵和国闰家标准.玲弯薄擘钢结构技术规范：S： GB50018—2002北京：1罔计划出版礼，2002.[11] {l华人民共和国国家标准.建筑结构荷载规范S]. GB50009— 2001 .北京：f{l闰建筑_「业出版，2001.[12] l1华人民和闷家标准建筑抗震设汁舰范S . GB50011—2001.北 京中国建筑工、I出版礼，2001[13] 王元清;石永久;陈宏;李少甫;;现代轻钢结构建筑及其在我国的应用[A];2001年全国建筑钢结构行业大会论文集[C]；[14] 曹恩志;门式刚架轻钢结构的预应力研究[D];西北工业大学;2003年[15] 徐兆熙;门式刚架轻型房屋钢结构设计简介⑵[J];钢结构;2000年01期[16] 刘歌青;石永久;王元清;陈宏;刘正元;张秋月;廖新军;章军;多层轻钢结 构工业厂房的设计与应用[A];2001年全国建筑钢结构行业大会论文集[C];2001年。
