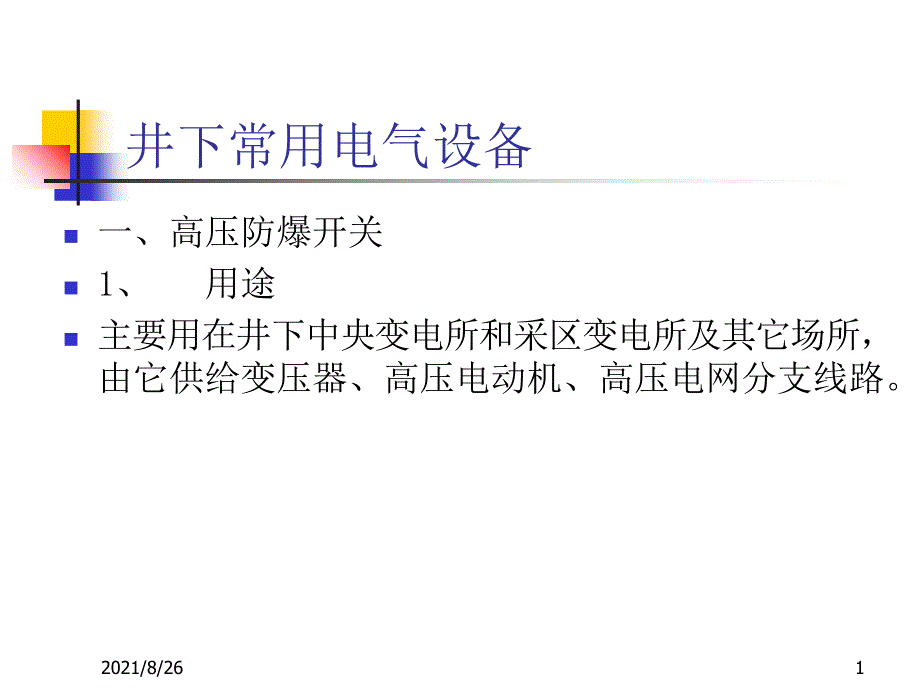

井下常用电气设备n一、高压防爆开关n1、 用途n主要用在井下中央变电所和采区变电所及其它场所，由它供给变压器、高压电动机、高压电网分支线路2021/8/261 n2、结构n隔爆外壳、断路器、操作机构、小车式插件、电压互感器、电流互感器、零序电流互感器、零序电压互感器、保护装置、显示装置等组成n断路器：油断路器、SF6气体断路器和真空断路器2021/8/262 n操作机构：弹簧储能机构（电动、手动）、永磁操作机构n电压互感器：二次侧严禁短路n电流互感器：二次侧严禁开路，并可靠接地n零序电流互感器：负荷电缆接线时，地线应从互感器外穿过2021/8/263 n3、保护功能设置 绝缘监视、漏电、过流、短路等保护n绝缘监视保护：当出现屏蔽电缆监视线与地线之间发生短路或监视回路自身开路时断路器跳闸，实现超前保护功能； 屏蔽芯线与地线之间的绝缘电阻Rd≤3kΩ则开关跳闸，并有故障显示，故障具有记忆功能并自锁，排除故障后才能进行合闸操作；Rd≥5.5kΩ保护不动作2021/8/264 n漏电保护： 当供电系统出现漏电时，通过零序电流互感器和零序电压互感器取零序电流和零序电压，进行相位比较使保护装置动作，断路器跳闸。
2021/8/265 n过流保护： 当供电系统出现过载时，电流互感器的二次侧电流增大，通过电流回路使保护装置动作，断路器跳闸n短路保护： 当供电系统出现严重过载或短路时，电流互感器的二次侧电流剧增，通短路回路使保护装置动作，断路器跳闸 2021/8/266 二、变压器变压器变压器运行中的检查变压器运行中的检查n 1、 油箱及各密封处有无渗由和漏油现象，观察油位、油色油箱及各密封处有无渗由和漏油现象，观察油位、油色 是是否否正正常常，，油油面面应应指指示示在在油油位位计计的的1/41/4～～3/43/4处处，，检检查查油油位位时时，，应应注注意意油油标标是是否否失失灵灵，，油油孔孔是是否否堵堵塞塞油油色色应应正正常常，，一一般般为为透透明明微微黄黄色色，，若若油油色色变变成成红红棕棕色色，，甚甚至至发发黑黑色色，，则则应应怀怀疑疑油油质质已已经经劣劣化化，，应对油进行取样化验；应对油进行取样化验； 2 2、接地线检查：外壳接地线应无锈蚀断股现象，接地是否牢固接地线检查：外壳接地线应无锈蚀断股现象，接地是否牢固 3 3、变压器有无异音，如不均匀的响声或放电声等。
变压器有无异音，如不均匀的响声或放电声等 4 4、油温是否正常（上层油温一般最高不得超过、油温是否正常（上层油温一般最高不得超过85℃85℃） 5 5、套管是否清洁，有无裂纹、破损和放电等现象套管是否清洁，有无裂纹、破损和放电等现象 6、接头有无发热现象接头有无发热现象 2021/8/267 n 二 次 电 压 可 通 过 y—d变 换 得 两 种 电 压 ：693/400v；n调整分接开关Ⅰ、Ⅱ、Ⅲ档可调整输出电压 2021/8/268 低压真空电磁启动器n1、用途 主要用于含爆炸性气体和煤尘的矿井，用于控制、保护低压电机n2、 结构 隔爆外壳、隔离换向开关、真空接触器、控制保护回路、过电压保护组成n3、保护功能设置 过流、短路、断相及漏电闭锁等保护2021/8/269 2021/8/2610 开关常见故障：n1、 控制回路故障，开关不合闸或开关不自保n2、 电机综保故障或保护动作，开关不合闸或跳闸n3、 接触器故障，触点烧结、漏气或不接触n4、 供电距离远，线路压降大，电机启动后随即掉电n5、 电机综保经常烧坏，可能质量问题也可能频繁点动。
2021/8/2611 三、低压真空馈电开关n1、用途 主要用在井下采区变电所和配电点，控制、保护低压送电线路n2、 结构 隔爆外壳、真空断路器、控制保护回路、过电压保护组成2021/8/2612 n3、保护功能设置 过流、短路、漏电保护及漏电闭锁等保护n选择性漏电保护：采用零序电流方向原理，可实现选择性保护减少越级跳闸n漏电闭锁保护：开关跳闸后，本安电源接入动力线对线路进行检测绝缘，如果绝缘电阻<（1140V，40KΩ;660V,22KΩ；380V，7KΩ）,闭锁起作用，使开关无法合闸，实现超前保护功能n过电压保护：通过RC阻容装置，电网出现瞬间过电压时由电容吸收 2021/8/2613 矿用隔爆型真空馈电开关矿用隔爆型真空馈电开关产品特点：产品特点：nPLC为核心控制器，具有很高的抗干扰性能和电气稳定性n全中文液晶显示，可显示开关的工作状态、故障性质、电压、电流、电度和绝缘状态等电参量n标准RS-485通讯口，联网方便，实现对开关的遥测、遥调和控制，实现井下变电所的无人职守n保护功能齐全：过载反时限保护、过流保护、漏电保护和闭锁、选择性漏电保护、欠压/过压保护和风电瓦斯保护等。
n外整定参数，操作方便快捷2021/8/2614 保护功能实现n过载保护：过载保护：开关工作时，对负荷侧出现过载时，实施反时限保护n短路保护：短路保护：开关工作时，对电网出现短路故障时，实施速断保护.n漏电闭锁和保护漏电闭锁和保护:采用电网附加直流电压原理.对负荷侧绝缘时时监测和保护,并显示绝缘电阻值. 闭锁开关不允许合闸!n欠压保护欠压保护:当电网电压低于Ue的65%时,开关延时50s跳闸.n选择性漏电选择性漏电:当开关作为分开关使用时,具有功率方向型和电流型两种保护方式,可以任意选择.n瓦斯电闭锁功能瓦斯电闭锁功能:当瓦斯超限时,远方瓦斯传感器可以给开关一个接点信号,开关就立即跳闸,并显示瓦斯故障.n远程通讯功能远程通讯功能:标准RS-485通讯接口,可方便联网.2021/8/2615 P400Z开关实物图开关实物图显示器三相电抗器综合保护器PLC控制器取样板按钮变压器电源模块滤波器接线柱断路器阻容吸收万转开关实验电阻中间继电器漏电实验继电器2021/8/2616 P400F开关实物图开关实物图显示器综合保护器PLC控制器取样板按钮控制变压器中间继电器漏电实验继电器电源模块信号板接线柱断路器阻容吸收万转开关实验电阻2021/8/2617 开关内部元件说明：n三相电抗器(SK)--------当三相电压均衡时，中心点无交流信号n电子滤波器(LPQ)------ 除50Hz交流电n信号板(XHB)----------- 提供分开关零序电流信号n取样板(QYB)----------- 采集电压、电流、回路电阻等信号n可编程控制器(PLC)--- 处理电压、电流、回路电阻等信号并发出控制信号n中间继电器(ZJ)-------- 控制断路器吸合线圈n控制变压器(KB)------- 提供开关控制回路工作电压n真空断路器(ZN)------- 导通开关运行电压n电源(DY)--------------- 提供+24V、+5V电压n万转开关(LW)--------- 提供控制变压器电压、断路器吸合电压等n保护器(KPZB)--------- 完成开关的保护、显示、控制等功能2021/8/2618 P400Z馈电开关原理图2021/8/2619 P400Z馈电合闸说明 检查线路电压与开关变压器电压一致检查线路电压与开关变压器电压一致------万转开关万转开关(LW)(LW)由闭锁由闭锁打到分闸打到分闸(LW1(LW1、、LW4LW4、、LW3LW3闭合闭合) )供电供电------变压器变压器(KB)(KB)得电得电------电电源模块源模块(D-30BGD)(D-30BGD)有电，综合保护器有电，综合保护器(KPZB-400Z)(KPZB-400Z)有电有电------开关开关正常显示正常显示------进行参数整定进行参数整定------按复位按复位(FW)(FW)按钮按钮------综合保护器综合保护器的的1010、、2020闭合，闭合，AC36VAC36V继电器继电器1ZJ1ZJ吸合吸合------万转开关万转开关(LW)(LW)由分闸由分闸打到合闸打到合闸(LW1(LW1、、LW4LW4、、LW2LW2、、LW5LW5闭合，闭合，LW3LW3断开断开)--)--断路器断路器(ZN)(ZN)线包得电吸合线包得电吸合------开关合闸正常运行开关合闸正常运行 AC36V—AC36V—提供继电器的工作电压提供继电器的工作电压 AC45V—AC45V—经整流提供经整流提供DC40VDC40V附加直流漏电检查电压附加直流漏电检查电压 AC17V—AC17V—提供显示电压和集成块的工作电压提供显示电压和集成块的工作电压2021/8/2620 P400F馈电开关原理图信号板2021/8/2621 P400F馈电合闸说明 检查线路电压与开关变压器电压一致检查线路电压与开关变压器电压一致------万转开关万转开关(LW)(LW)由闭锁由闭锁打到分闸打到分闸(LW1(LW1、、LW4LW4、、LW3LW3闭合闭合) )供电供电------变压器变压器(KB)(KB)得电得电------电电源模块源模块(D-30BGD)(D-30BGD)有电，综合保护器有电，综合保护器(KPZB-400F)(KPZB-400F)有电有电------开关开关正常显示正常显示------进行参数整定进行参数整定------按复位按复位(FW)(FW)按钮按钮------综合保护器综合保护器的的1010、、2020闭合，闭合，AC36VAC36V继电器继电器1ZJ1ZJ吸合吸合------万转开关万转开关(LW)(LW)由分闸由分闸打到合闸打到合闸(LW1(LW1、、LW4LW4、、LW2LW2、、LW5LW5闭合，闭合，LW3LW3断开断开)--)--断路器断路器(ZN)(ZN)线包得电吸合线包得电吸合------开关合闸正常运行开关合闸正常运行 AC36V—AC36V—提供继电器的工作电压提供继电器的工作电压 AC45V—AC45V—经整流提供经整流提供DC40VDC40V附加直流漏电检查电压附加直流漏电检查电压 AC17V—AC17V—提供显示电压和集成块的工作电压提供显示电压和集成块的工作电压2021/8/2622 注意事项：n（1）开关在安装前应仔细检查螺栓是否松动，是否仔细阅读产品说明书。
n（2）安装前必须检查开关的技术数据（工作电压、整定电流及功能）等是否与所需电压、负载容量、使用位置等相符，并将保护器上的参数根据负载电流进行整定 n（3）开关组成选漏系统使用时，总、分开关间的主接地应可靠连接一起n（（4）在一个回路中，只允许接一台总开关，也就是说变压器低压侧）在一个回路中，只允许接一台总开关，也就是说变压器低压侧先安装一台总开关，其余的安装为分开关先安装一台总开关，其余的安装为分开关n（5）开关接线腔内6、9线为风电瓦斯联锁接点，Fd为辅助接地线n（6）开关连接图如下： 2021/8/2623 注意事项：n说明：高压经过移变出来接到总馈电开关电源侧，总馈电开关的负荷侧接到所有分开关的电源侧，地线连接好组成选择性漏电系统2021/8/2624 常见故障n 断路器合闸时,出现连击现象: 1.断路器后面辅助开关常开点接触不好; 2.万能转换开关触点接触不好; 3.断路器左侧插头接触不好;n开关不合闸: 1.断路器插头掉或没插好; 2.变压器或断路器线圈烧毁或保险熔断; 3控制回路接线不正确或断线； 2021/8/2625 开关的检修： n1、开关分闸后（停掉上一级开关），打开开关上盖，拆下电源护板，检查主电源线、负荷线与线柱连接是否紧固。
n2、打开前门，断开控制回路电源，检查主空腔内各接点及插件接触是否良好n3、为保证开关可靠工作，应经常检查过载、短路的整定档位是否正确n4、在测量主回路绝缘电阻前，必须将阻容吸收装置与主回路负荷侧的三根连线拆去，待测量结束后再装上n5、检查真空断路器的真空开关管触头磨损是否到允许标记线2021/8/2626 2021/8/2627 部分资料从网络收集整理而来，供大家参考，感谢您的关注！ 。
