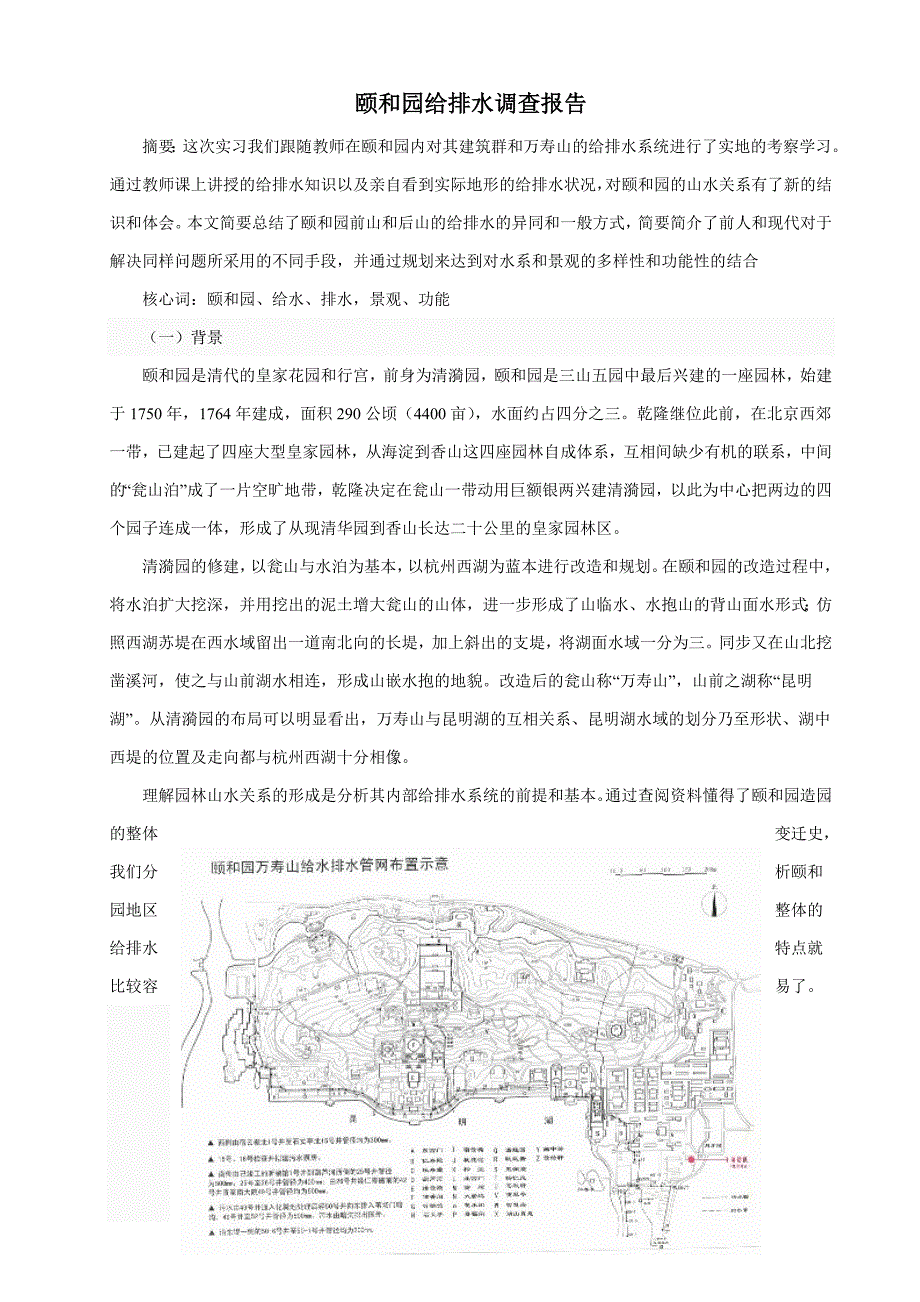

颐和园给排水调查报告摘要：这次实习我们跟随教师在颐和园内对其建筑群和万寿山的给排水系统进行了实地的考察学习通过教师课上讲授的给排水知识以及亲自看到实际地形的给排水状况，对颐和园的山水关系有了新的结识和体会本文简要总结了颐和园前山和后山的给排水的异同和一般方式，简要简介了前人和现代对于解决同样问题所采用的不同手段，并通过规划来达到对水系和景观的多样性和功能性的结合核心词：颐和园、给水、排水，景观、功能（一）背景颐和园是清代的皇家花园和行宫，前身为清漪园，颐和园是三山五园中最后兴建的一座园林，始建于1750年，1764年建成，面积290公顷（4400亩），水面约占四分之三乾隆继位此前，在北京西郊一带，已建起了四座大型皇家园林，从海淀到香山这四座园林自成体系，互相间缺少有机的联系，中间的“瓮山泊”成了一片空旷地带，乾隆决定在瓮山一带动用巨额银两兴建清漪园，以此为中心把两边的四个园子连成一体，形成了从现清华园到香山长达二十公里的皇家园林区清漪园的修建，以瓮山与水泊为基本，以杭州西湖为蓝本进行改造和规划在颐和园的改造过程中，将水泊扩大挖深，并用挖出的泥土增大瓮山的山体，进一步形成了山临水、水抱山的背山面水形式；仿照西湖苏堤在西水域留出一道南北向的长堤，加上斜出的支堤，将湖面水域一分为三。
同步又在山北挖凿溪河，使之与山前湖水相连，形成山嵌水抱的地貌改造后的瓮山称“万寿山”，山前之湖称“昆明湖”从清漪园的布局可以明显看出，万寿山与昆明湖的互相关系、昆明湖水域的划分乃至形状、湖中西堤的位置及走向都与杭州西湖十分相像理解园林山水关系的形成是分析其内部给排水系统的前提和基本通过查阅资料懂得了颐和园造园的整体变迁史，我们分析颐和园地区整体的给排水特点就比较容易了二）实习过程颐和园整体地区的给排水特点：未进颐和园前，教师先带我们在园外考察了一番由于给排水是一种整体系统，一般园内很难做到自给自排，因此我们先理解了颐和园给水和排水的渠道在园外的形式是如何的1、一方面，我们看了位于垂直于颐和园东宫门中轴线的月牙河，它起了相称于北京城西北方向的护城河的作用，同步作为周边场地的排水设施存在月牙河肩负着颐和园内外水系的贯穿，同步调节昆明湖的水位 2、接着去到位于颐和园东堤北端的一座三孔水闸---二龙闸，二龙闸是一种小型的湖面，与昆明湖水系直接相连通过东堤北端的一座三孔水闸控制昆明湖水位的高下里面有闸口，控制着昆明湖的水位，背面高墙其实是一种坝，墙高与里面的道路高度相仿，其外面采用石墙形式古时候在颐和园西面曾有大片的水田，而二龙闸刚好可以将水引出用以农业灌溉。
如今该湖面与周边环境形成一块小型湿地景观二龙闸的西面一大片的低洼地在西湖疏浚后开辟为水田，这就是乾隆诗中所说：“堤与墙间惜弃地，引流种稻春连畦同步在西堤以西建立水域小的附属水库，目的是调节昆明湖的水位不至于过高3.在颐和园东宫门右侧墙下，我们看到的这个墙外侧的口其实是内外院落之间的排水孔，其内侧一定有与之相相应的排水井进入园内后可以看见这口井与上一张的排水口相相应，完毕了两层院落间的逐级排水4.进入园内后，在前端院落部分随处可见这样的井盖此前觉得是一种水井，这次才懂得：本来是给树木根系透气用的透气井5.这是驳岸部分，图中湖岸底部的碎石依稀可见，它的作用重要是避免水生生物和大量泥沙进入排水口导致排水通道的阻塞也是一种非常生态的作法并且，条石中间的缝隙也不应当用水泥堵上，由于她们也可以作为排水口使用6.条窗下面的出水口，与前面院落组织排水相似，桃型窗户下的排水口在院子里也有其相应的排水井7.院落的两种较常用的排水方式：玉兰堂一组院落的排水井样式上面的排水口可以把前面天井中的雨水排到下面的井里尚有一种是走廊边的结合园林小景及屋檐排水的方式8.颐和园这样的皇家园林中，讲究中轴对称，不能做单坡排水。
但其院落内的排水全靠排水孔是不能完全解决的，因此，方池的浮现较好的解决了这个问题方池地势较低，解决了排水要有坡度的问题以建筑群的中轴线为基准，其南侧的雨水就近排如昆明湖中，而其北侧的雨水则排到方池9.万寿山与昆明湖之间的葫芦河是古人工程与造景相结合的典型实例对于万寿山东面人工堆砌的山坡来说，降水对山体的侵蚀是不可避免的从工程上说，葫芦河在昆明湖前形成了一道屏障，一方面汇集了从万寿山上留下来的带有大量泥沙雨水，便于沉淀泥沙和清淤工作的进行；通过初步沉淀了的雨水再由葫芦河流进昆明湖，大大减少了昆明湖出水口阻塞的危险，也减少了昆明湖中的泥沙淤积量同步，这条位于山前的配上造型俊朗的拱桥的河流也自然而然的形成了一条“水廊”，与其南侧大名鼎鼎的“旱廊”——长廊交相辉映，相得益彰！10.对于今天来说清淤的措施就更加行之有效和以便，铁栅栏，水泥沟，比起葫芦河的确以便、直接了诸多，这个工程措施非常之有效，据说每下一次大雨，篦子里都会积满淤泥，大大减轻了下游的泥沙淤积量！通过这一层层的“减负”，使昆明湖的碧水清波成为了也许！但是虽然解决了功能上的问题，相对与葫芦河起到的景观功能来说，篦子不仅没有起到景观上的作用，还破坏了原有的质感。
11.山上随处可见造景用的多种奇异石，园路采用台地式布置，其作用是为了给山上流下来的雨水消耗能量，减少她们的流速，控制她们的流向，保证她们可以顺利地流入排水沟，同步大大减少了山脚水土流失的也许性12.园林中运用地面或明渠排水，在排入园内水体时，为了保护岸坡结合造景，出水口应作合适解决，常用的便是“水簸箕”，用山石布置成峡谷，溪涧，落差大的地段还可以解决成跌水或小瀑布这不仅解决了排水问题，并且丰富了园林地貌景观这个“水簸箕”同步还是一条下山的蹬道，可谓多种功能融于一身，水时为旱道，有水时变水道13.园路排水与挡水石园路稍高，雨水会流入两边的小排水沟；在转向和高差浮现变化时使用了挡水石，它的作用除了能给水消能以外还能控制雨水的流向，故又叫指路石在实际运用山道边沟排水时，在坡度变化较大处，由于水的流速大，表土土层往往被严重冲刷甚至毁坏路基，为了减少冲刷，在台阶两侧或陡坡处置石挡水，变为挡水石挡水石可以自身的形体美或与植物配合形成较好的点景物14.路边山上的散点石，也是为了消能和挡水用的，但是单就其形状和体量来说，称其为孤赏石应当也不为过在颐和园前山，这种散点在万寿山的东侧诸多见，由于东面的山坡是挖湖清淤堆积而成的，土地较为松软，容易浮现水土流失或是坍塌等现象，而当水石一方面可以减缓水流的速度，同步对固定土壤有一定的作用。
15.屋檐上的排水和地上排水道的结合，屋檐上挑出的滴水正对着地上的排水道，避免了水流对泥土的冲击和水的淤积，及时的将多余的水排向湖中16、站在园外的走道处，可以观测到乐寿堂和玉兰堂院落向昆明湖中排水的排部分水口东宫门一层的建筑向外面月牙河排）这是院内的排水装置和院外通向昆明湖的排水口17.这是山腰裸露的给水管，连接着山顶的储水设备，由水泵通过多次加压抽到山顶满足养护、造景何消防作用！前山林木的灌溉基本靠它来满足这块地下面有两个蓄水池，储存由九间房抽上来的水向下灌溉18.这是护土筋，其作用与挡水石相仿，一般沿山路两侧坡度较大或边沟沟底纵坡较陡的地段敷设，与道路中线成一定角度，如鱼骨状排列于道路两侧护土筋设立的疏密重要取决于坡度的陡缓，坡陡多设，反之则少设它们在山路上可以避免径流冲刷，在一定限度上保持了水土19.这里在建筑背面的挡土墙做成了假山样式，与其前面建筑旁的假山相呼应前山重要采用了景观结合功能的排水方式，如山坡上的散点石有景观和缓和水流冲刷和固土的作用，接着我们来到了后山：20. 万寿山后山以习染地形为主，因此沟谷尺度较前山要大得多后溪河是由许多小河和干渠汇集而成的一条河道，也成作后海。
整个后溪河是一种条形的水面，与昆明湖将万寿山环抱起来，形成山嵌水抱的地貌后溪河重要是解决万寿山北侧山坡的坡度排水后溪河的平面设计收放自如，可谓：虽由人做，宛自天开！这个位于桃花沟的喇叭口的设立除了有在视觉和感觉方面收放的考虑，更重要的作用在于缓冲从山上汇聚下来的大量雨水的冲击力，消能，减缓了水的流速同步，两侧起伏的地形配合形态各异的景观植物，不仅为游人营造出了一种内向的、聚拢的视觉空间，同步这种遮挡更可以起到隔声的作用，将“山外”喧嚣的都市干道和如织的车流巧妙的隔绝于游人的视觉听觉之外，让游人身处繁华闹市之中却可尽享山间野趣之乐21.这是桃花沟与后溪河相连的部分，采用“上台下洞”式的布置，水从下面流出，人从上面通过22.桃花沟是一种沿着山沟线的沟谷，连接后山与后溪河，将山上的雨水收集流入后溪河桃花沟作为颐和园的一处标志性景观，在具有游览性的同步作为后山的“排水沟”，是景观与功能的完美结合桃花沟的上游部分，这里用流动的水连接着上面的山与下面的河23.寅辉关的排水与桃花沟相呼应，一种在后山西侧，一种在后山东侧24.寅辉关的排水与苏州街里的人工河流相连由于落差较大，水流带着大量泥沙冲击河道，在出水口处易形成淤泥。
此处的排水设立不如桃花沟的好，但也与这里是开发的旅游景点的现状有关25.玉琴峡位于谐趣园的北侧，是一处非常典型的用声音造景的场合当水流富余时，由条石围合处的狭窄空间会使湍急的水流汩汩作声，婉转动听它与后溪河相接的部分由闸口相连但由于我们去时水量不够充足三）前山与后山排水的特点与差别：前山地区基本是大型的建筑群，游人众多，因此广场、步道相应要多其排水的方式重要是通过庭院内的排水孔与管道相连，将雨水排入昆明湖排水方式是从点（排水孔、雨水井）到线（水沟、管线）再到面（昆明湖）所有排水节点均有机组织成统一整体，层次分明前山的排水方式充足体现了园林排水的特点，表目前就近排水，多种方式结合排水等方面，通过精心设计，人为痕迹比较明显前山设立了许多的散点石，阻隔了地表径流的流速因此，前山是以大散点为主的排水系统山间除了比较大的档水石外，还分布着某些细长高耸的石头，这些石头虽然不能直接阻碍水流的下冲，但可以将大股的水流提成小股的水流，起到了分散力量的作用诸多时候的水会夹带着大量的泥沙，如果直接排放到昆明湖中就会导致淤泥的沉积，于是在大的水体旁边常常安顿小的蓄水池，将这部分带有泥沙的水沉淀后再通过管道送到大的水体中，在山上建筑群中，山脚下的葫芦河就起到了蓄水的小水体作用，正是它的存在才使昆明湖的湖底保持一种相对稳定的水平，不至于每年清淤。
后山由于建筑较少，多为自然地形，沟谷尺度比前山要大得多，其排水的坡度也要比前山明显许多所后来山排水的主线问题就变成减小山洪的冲击力，在做到自然排水的同步兼顾景观效益所后来山基本采用自然山地排水形式，在某些沟谷和河岸等流量较大的地方设立了许多的避免山洪冲刷的措施来解决后山的排水问题四）、心得体会本次实习让我对颐和园的给排水系统有了一种直观的理解和结识，理解了在皇家园林中解决给排水的某些常用措施和方式通过实地考察与查阅有关资料，使我对颐和园的变迁史有了进一步的理解，在加深课堂所学的同步，对山水关系地形解决有了新的结识和体会最重要的是，通过教师的解说，我把园林工程和景观设计两个概念联系到了一起颐和园的给排水系统虽然属于工程范畴，但是它绝对不是孤立存在的，其形成与颐和。
