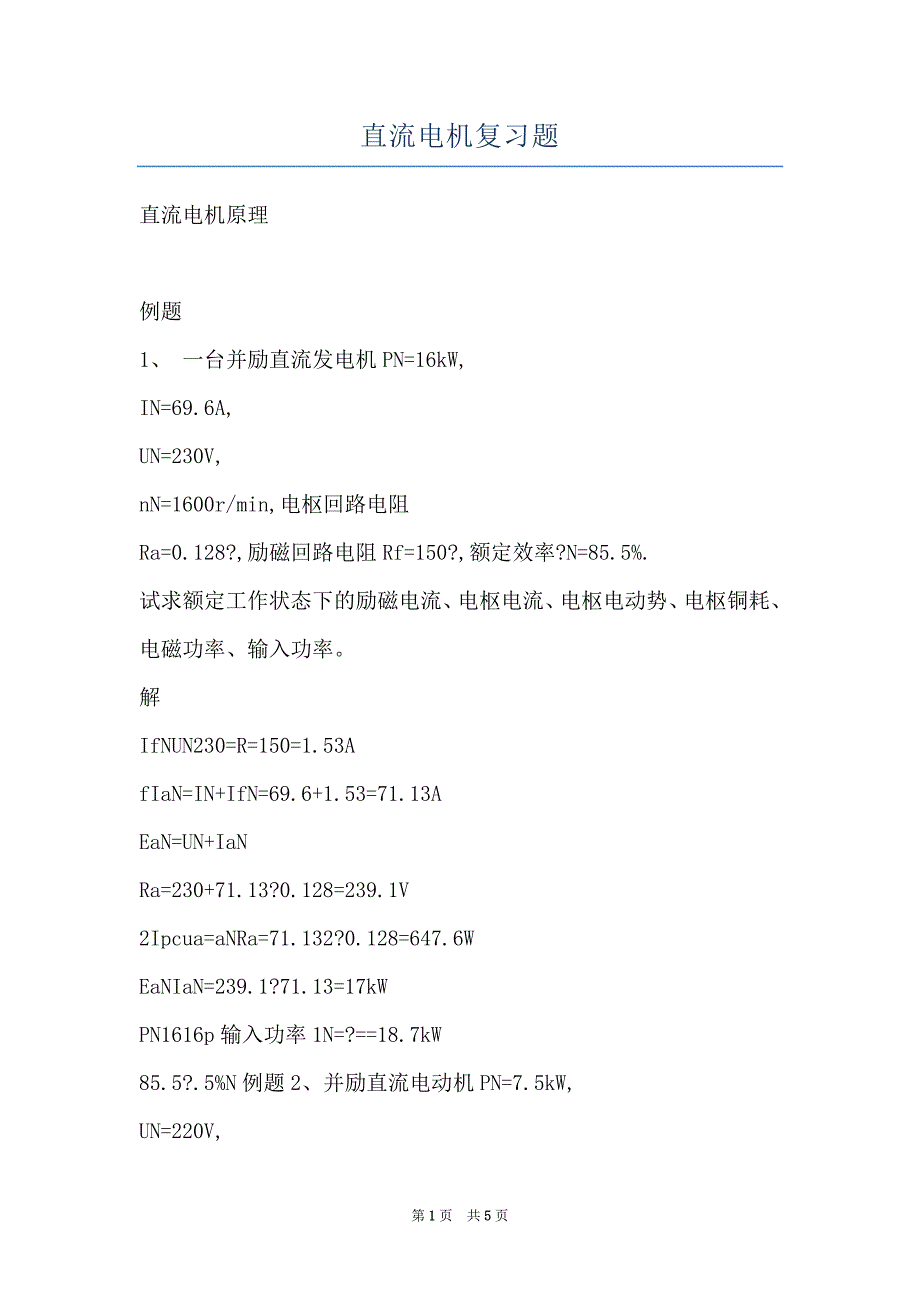

直流电机复习题 直流电机原理 例题1、 一台并励直流发电机PN=16kW,IN=69.6A,UN=230V,nN=1600r/min,电枢回路电阻Ra=0.128?,励磁回路电阻Rf=150?,额定效率?N=85.5%.试求额定工作状态下的励磁电流、电枢电流、电枢电动势、电枢铜耗、电磁功率、输入功率解IfNUN230=R=150=1.53AfIaN=IN+IfN=69.6+1.53=71.13AEaN=UN+IaNRa=230+71.13?0.128=239.1V2Ipcua=aNRa=71.132?0.128=647.6WEaNIaN=239.1?71.13=17kWPN1616p输入功率1N=?==18.7kW85.5?.5%N例题2、并励直流电动机PN=7.5kW,UN=220V,IN=40.6A,nN=3000r/min,Ra=0.213?.额定励磁电流IfN=0.683A,不计附加损耗，求电机工作在额定状态下的电枢电流、额定效率、输出转矩、电枢铜耗、励磁铜耗、空载损耗、电磁功率、电磁转矩及空载转矩解： Ia=IN-IfN=40.6-0.683=40AP1=UNIN=220?40.6=8932W?NpN7500?101%=84% =p?101%=89321pNT2=9550=9550?7.5=24N·mnN3000pcua=Ia2Ra=40?0.213=341W2UN220Rf???322?IfN0.683pcuf?IfN2?Rf=UN?IfN?220?0.683=150Wp0?P1?PN?pcua?pcuf?8932?7500?341?150?941PM?p1?pcua?pcuf?8932?341?150?8441WpM8.441T=9550n=95503000=27 N·mNT0?T?T2=27-24=3 N·m3.一台他励直流电动机，铭牌数据为PN?60kW，UN?220V，IN?305A，nN?1010r/min，试求：〔1〕固有机械特性并画在坐标纸上。
〔2〕T?0.75TN时的转速〔3〕转速n?1101r/min时的电枢电流 解：〔1〕Ea?UN?INRa，1?UNIN?PN?103?1?220?305?60?103?Ra???????0.38?， 222?IN305??2?Ea?220?305?0.038，Ea220?305?0.038Ce????0.208，nN1010UN220n0???1058r/min，Ce?0.208TN?9.55Ce?IN?9.55?0.208?305?606N?m依据〔1058，0〕和〔1010，606〕两点可画出机械特性 〔2〕当T?0.75TN时的转速： 〔3〕当n?1101r/min时的Ia：UN?Ea220?0.208?1101Ia????232ARa0.038可见当n?1101r/min?n0?1058r/min时电动机运行在回馈制动状态 例题3、电动机的数据同上题试计算并画出以下机械特性：〔1〕电枢回路总电阻为0.5RN时的人为特性〔2〕电枢回路总电阻为2RN的人为机械特性〔3〕电源电压为0.5UN，电枢回路不串入电阻时的人为机械特性〔4〕电源电压为UN,电枢不串入电阻，??0.5?N时的人为机械特性。
1?UNIN?PN?103???0.038?，解：确定Ra??22?IN?UN?INRaCe?N??0.208，nNTN?9.55Ce?NIN?606N?m，UN220RN???0.731?，IN305UN220n0???1058r/minCe?N0.208〔1〕 电枢回路总电阻为0.5RN时： n?1058?0.5?0.731?606?1058?528.7?529.3r/min，29.55?0.208n?1058?0.873T，依据〔1058，0〕和〔529.3，606〕两点可画出曲线1 〔2〕 电枢回路总电阻为2RN时：2?0.731n?1058??606?1058?2115??1057r/min29.55?0.208，n?1058?0.761T，依据〔1058，0〕和〔-1057，606〕两点可画出曲线2 〔3〕 电源电压为0.5UN，Rc?0时： 0.038n?0.5?1058??305?529?56?473r/min0.208，n?529?0.092T，依据〔529，0〕和〔473，606〕两点可画出曲线30.5?N，U〔4〕 ?UN，Rc?0时：UN220n0'???2115r/min，0.5Ce?N0.5?0.208n?2115?0.368T， 依据〔2115，0〕和〔2004，606/2〕两点可画出曲线例题4 Z2?71型他励直流电动机，PN?7.5kW，IN?85.2A，nN?750r/min，Ra?0.129?，采纳电枢串电阻分三级起动，最大起动电流为2IN，试计算各级起动电阻值。
解：I1?2IN?2?85.2?170.4A，本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第5页 共5页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页。
