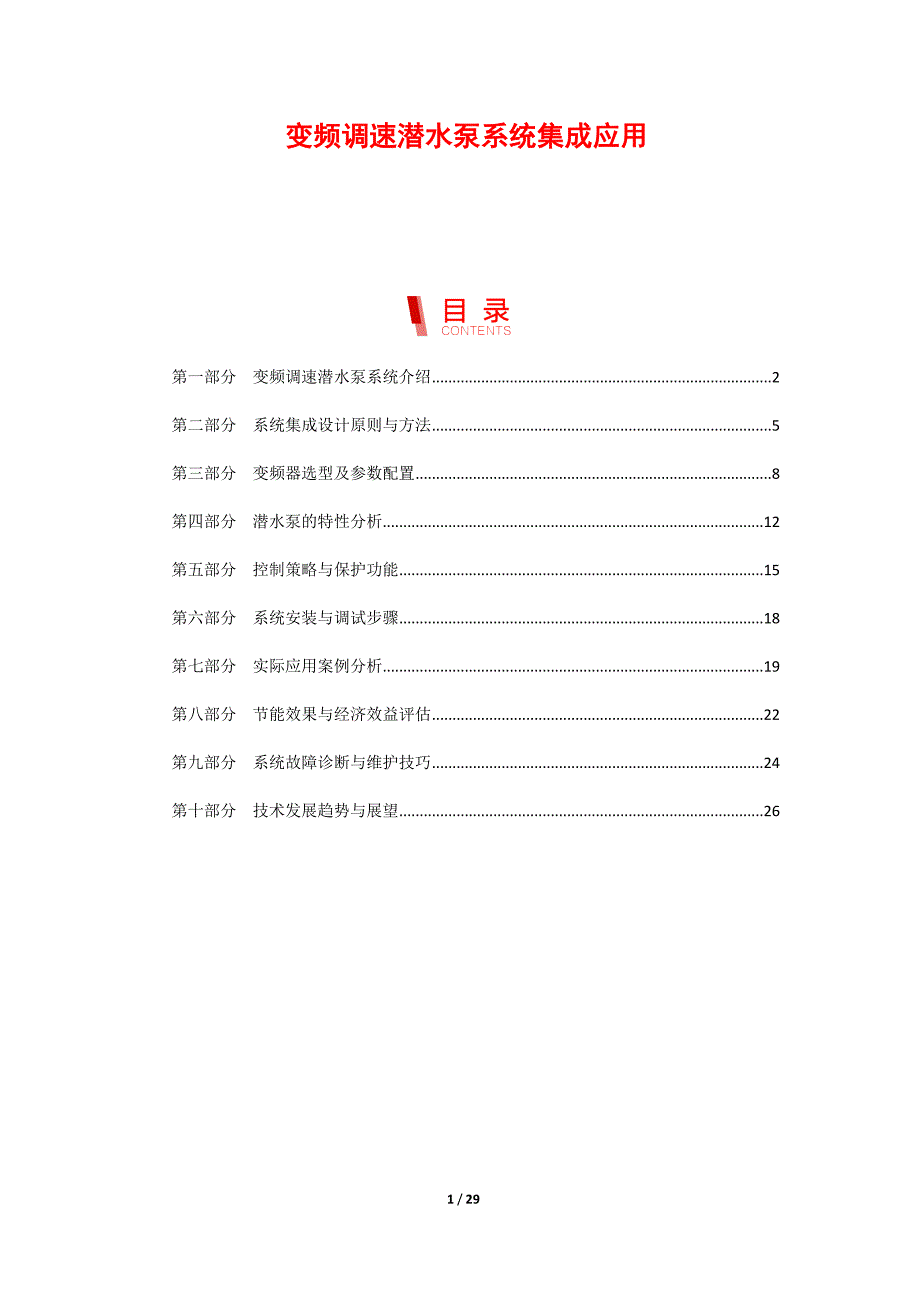

变频调速潜水泵系统集成应用 第一部分 变频调速潜水泵系统介绍 2第二部分 系统集成设计原则与方法 5第三部分 变频器选型及参数配置 8第四部分 潜水泵的特性分析 12第五部分 控制策略与保护功能 15第六部分 系统安装与调试步骤 18第七部分 实际应用案例分析 19第八部分 节能效果与经济效益评估 22第九部分 系统故障诊断与维护技巧 24第十部分 技术发展趋势与展望 26第一部分 变频调速潜水泵系统介绍变频调速潜水泵系统集成应用摘要: 变频调速潜水泵是一种新型的节能型设备，广泛应用在农田灌溉、城市供水、污水排放等方面本文将介绍变频调速潜水泵系统的组成和工作原理，并探讨其在实际工程中的应用一、引言随着社会经济的发展和科技的进步，人们对水资源的需求越来越大，同时对水资源管理的要求也越来越高在这种背景下，变频调速潜水泵系统应运而生，成为现代水利建设中的一种重要设备该系统通过调节电机转速来改变水泵的工作效率，从而达到节能的目的二、变频调速潜水泵系统介绍1. 系统组成变频调速潜水泵系统主要包括以下几个部分：（1）潜水泵：由泵体、叶轮、轴、密封等部件组成，通过电动机驱动进行抽水作业。
2）变频器：一种能够改变交流电机供电频率的电力调整装置根据需要调节输出电压和频率，以控制潜水泵的转速3）控制器：用于监测潜水泵运行状态、数据采集及故障报警等功能4）其他辅助设备：如电缆、阀门、仪表等2. 工作原理变频调速潜水泵系统的基本工作原理是：当用户需求发生变化时，控制器根据设定的参数调节变频器输出电压和频率，进而改变电动机转速由于流量与扬程之间的关系为Q=H²/87.5K，因此，通过调节电动机转速可以实现对流量和扬程的精确控制，从而满足不同工况下的使用要求三、变频调速潜水泵系统的特点1. 节能降耗：变频调速潜水泵可以根据实际工况自动调节电机转速，降低无功损耗，提高电机工作效率2. 操作简便：采用微电脑控制系统，自动化程度高，操作简单方便，无需专业人员操作3. 噪音低：相较于传统定速潜水泵，变频调速潜水泵运行噪音低，有利于环境保护4. 运行稳定：可根据实际需要进行恒压供水或恒流供水，保证系统运行稳定性四、变频调速潜水泵系统在实际工程中的应用变频调速潜水泵系统已广泛应用于农业灌溉、市政供水、污水处理等领域1. 农业灌溉：变频调速潜水泵可实现定时定量灌水，节约水资源，减少农业投入成本2. 市政供水：通过调节电动机转速，使供水压力保持恒定，避免了频繁启动造成对电网冲击的问题。
3. 污水处理：利用变频调速技术可以灵活调节潜水泵的运行状态，适应污水处理过程中流量变化的需要五、结论变频调速潜水泵系统以其节能降耗、操作简便、运行稳定等特点，在现代农业灌溉、市政供水、污水处理等领域得到广泛应用在未来，随着科技创新和社会发展，变频调速潜水泵系统必将在更多领域发挥重要作用第二部分 系统集成设计原则与方法变频调速潜水泵系统集成设计原则与方法随着科技的发展和工业化进程的推进，工业生产中对能源的需求日益增加，尤其是电力资源而电动机作为耗电大户，在工业领域占据着重要的地位因此，如何提高电机的效率、节能降耗成为了一个亟待解决的问题变频调速技术作为一种有效的节能手段，已经在各个行业得到了广泛应用本文以潜水泵为例，探讨变频调速潜水泵系统的集成设计原则与方法1. 系统集成设计原则在进行变频调速潜水泵系统的集成设计时，应遵循以下几个基本原则：(1) 整体优化原则：在系统集成设计过程中，要充分考虑整个系统的整体性能和经济效益，实现最优的匹配和协调2) 可靠性原则：在保证系统功能的前提下，优先选择可靠性高的元器件和技术方案，确保系统运行稳定可靠3) 模块化原则：采用模块化的结构设计，便于系统的安装、维护和升级，降低系统故障率。
4) 标准化原则：尽可能采用国际或国内相关标准，提高系统的通用性和互换性5) 经济效益原则：在满足系统需求的同时，充分考虑成本因素，力求取得最佳的性价比2. 系统集成设计方法根据上述设计原则，我们可以从以下几个方面入手进行变频调速潜水泵系统的集成设计：(1) 选取合适的变频器变频器是变频调速潜水泵系统的核心部件，其性能直接影响到整个系统的运行效果因此，在选型时，应综合考虑以下因素：电源电压、额定功率、频率范围、控制方式等同时，为了提高系统的可靠性和稳定性，建议选择知名品牌的产品，并做好相应的防护措施，如防潮、防腐蚀等2) 合理配置控制系统控制系统主要包括PLC控制器、触摸屏、传感器等组件通过编程控制，可以实现对潜水泵的启动、停止、速度调节等功能，以及实时监控系统的运行状态同时，应根据实际需要设置各种保护功能，如过流、过压、欠压、短路等保护，确保系统的安全运行3) 定制专用潜水泵对于特定的应用场合，可以选择定制专用的潜水泵在设计时，应充分考虑流量、扬程、转速等因素，确保潜水泵能满足工艺要求此外，还要注意潜水泵的机械结构和密封性能，防止漏水或损坏4) 配套水处理设备在一些特殊的应用场景中，可能还需要配套水处理设备，如过滤器、消毒装置等。
这些设备可以进一步提高水质，满足生产和生活的需求5) 建立完善的监控系统为实现远程监控和数据分析，可以建立一个基于物联网技术的监控系统该系统可以通过无线通信技术将潜水泵的各项参数上传至云端服务器，然后利用大数据分析技术进行智能诊断和预测，以便及时发现并解决问题综上所述，通过对变频调速潜水泵系统进行合理的集成设计，可以有效提高系统的能效比和可靠性，降低运行成本，从而在各行各业中得到更广泛的应用未来，随着科技的进步和市场需求的变化，相信会有更多的创新技术和产品涌现出来，推动变频调速潜水泵系统集成应用的不断发展和完善第三部分 变频器选型及参数配置变频调速潜水泵系统集成应用：变频器选型及参数配置摘要：本文主要介绍了变频调速潜水泵系统的集成应用，重点关注了变频器的选型和参数配置首先对变频调速潜水泵的工作原理进行了简要介绍，然后详细阐述了变频器选型的原则、方法和注意事项，并重点讨论了参数配置的关键点和技术要求最后，通过一个具体的工程实例，展示了变频调速潜水泵系统在实际应用中的优势关键词：变频调速；潜水泵；系统集成；变频器；参数配置1. 变频调速潜水泵工作原理变频调速潜水泵是一种将电机与水泵一体化设计的电动设备，其基本工作原理是通过改变电源频率来调节电动机的转速，从而实现对水泵流量和扬程的精确控制。
由于潜水泵直接浸入水中工作，因此具有结构紧凑、安装方便、运行可靠等优点2. 变频器选型2.1 选型原则变频器的选择需要考虑以下几个方面：（1）负载类型：根据潜水泵的工作特点，应选择适用于恒转矩或平方转矩特性的变频器2）功率匹配：变频器的额定输出功率应与潜水泵的额定功率相匹配3）防护等级：变频器的防护等级应与潜水泵的防护等级相匹配，以确保在恶劣环境下稳定工作4）环境条件：考虑到现场环境因素，如温度、湿度、海拔等，选择适应这些条件的变频器2.2 选型方法和注意事项（1）根据潜水泵的额定电压、电流、功率等参数，确定变频器的规格型号2）针对潜水泵的应用场合，选择合适的冷却方式，如自然风冷、强制风冷或水冷3）根据使用环境和要求，选择适当的防护等级和防爆等级4）为满足调速精度和动态性能的要求，选择带有PID控制功能的高性能变频器5）对于特殊应用场合，如含有腐蚀性气体、粉尘等，需选择具备相应防腐蚀、防尘功能的变频器3. 参数配置3.1 关键参数设置在使用变频器进行参数配置时，应注意以下关键参数的设定：（1）基础频率和最高频率：基础频率一般设定为潜水泵的最低工作频率，最高频率则取决于潜水泵的最大允许转速。
2）加速时间和减速时间：合理设定加速时间和减速时间可以减小启动冲击和停车惯性，延长设备使用寿命3）斜坡函数：根据负载特性选择适合的斜坡函数，以保证调速过程的平稳过渡4）过载保护：根据潜水泵的实际过载能力，设定合理的过载保护值，防止设备损坏3.2 技术要求在参数配置过程中，还需遵循以下技术要求：（1）遵循设备制造商提供的操作手册和推荐参数设置2）定期检查和维护变频器，及时调整相关参数3）采用适当的滤波措施，减少谐波干扰4. 工程实例分析本文以某市供水项目为例，该项目采用了多台变频调速潜水泵进行水源地取水通过对变频器的合理选型第四部分 潜水泵的特性分析变频调速潜水泵系统集成应用随着城市化进程的加快，供水、排水等基础设施建设需求不断增长潜水泵作为这些基础设施中不可或缺的一部分，其性能和可靠性对整个系统的运行至关重要本文将介绍变频调速潜水泵系统集成应用中的潜水泵特性分析1. 潜水泵概述潜水泵是一种将电动机与离心泵组合在一起，置于水中工作的机械设备由于潜水泵直接安装在水源处，减少了水的输送距离和能量损失，因此具有节能、节省空间、便于维护等特点同时，潜水泵还可以实现远程控制和自动化操作，提高了工作效率。
2. 潜水泵的结构及工作原理潜水泵主要由泵体、电机、密封件、电缆和控制系统等部分组成泵体内部设有叶轮，通过旋转产生离心力，使水从进水管进入，经过叶轮流道加速后排出电机为三相异步电动机，采用浸没式冷却方式，保证了电动机的稳定运行潜水泵的工作原理是：电动机带动叶轮高速旋转，产生离心力，将水从进水管吸入并沿着流道推向出水管，最终排至目标位置在此过程中，潜水泵的流量和扬程可通过改变电动机的转速来调节，从而满足不同工况下的需求3. 潜水泵的特性分析(1) 功率与效率潜水泵的功率是指单位时间内泵能提供的机械能，通常以千瓦（kW）为单位潜水泵的效率是指实际输出功率与输入功率之比，以百分数表示在相同条件下，潜水泵的功率越高，其工作效率也越高根据GB/T 5745-2002《离心泵型式和基本参数》的规定，潜水泵的功率范围一般为0.18~160 kW，最大不超过250 kW潜水泵的效率通常在70%~90%之间，高效率的潜水泵可达到92%以上2) 流量与扬程潜水泵的流量是指单位时间内泵所输送的液体体积，以立方米/小时（m³/h）或升/秒（L/s）为单位潜水泵的扬程是指泵能够将液体提升的高度，以米（m）为单位。
潜水泵的流量和扬程是由其叶轮的尺寸和形状决定的一般来说，潜水泵的流量越大，扬程越小；反之亦然在实际应用中，应根据具体需要选择合适的流量和扬程3) 调速性能潜水泵的调速性能是指通过改变电动机的转速来调节流量和扬程的能力在变频调速潜水泵系统中，通过调整电源频率可以改变电动机的转速，进而改变潜水泵的流量和扬程潜水泵的调速性能取决于电动机的类型和调速方法目前，常用的调速方法有电压调整法、磁通调整法和变频调速法其中，变频调速法具有调速范围广、控制精度高、节能效果显著等特点，在现代工业生产中得到了广泛应用4. 结论潜水泵作为一种重要的水利设备，在各种工程中起着关键作用通过对潜水泵的特性进行深入分析，我们可以更好地了解其工作原理和适用范围，为。
