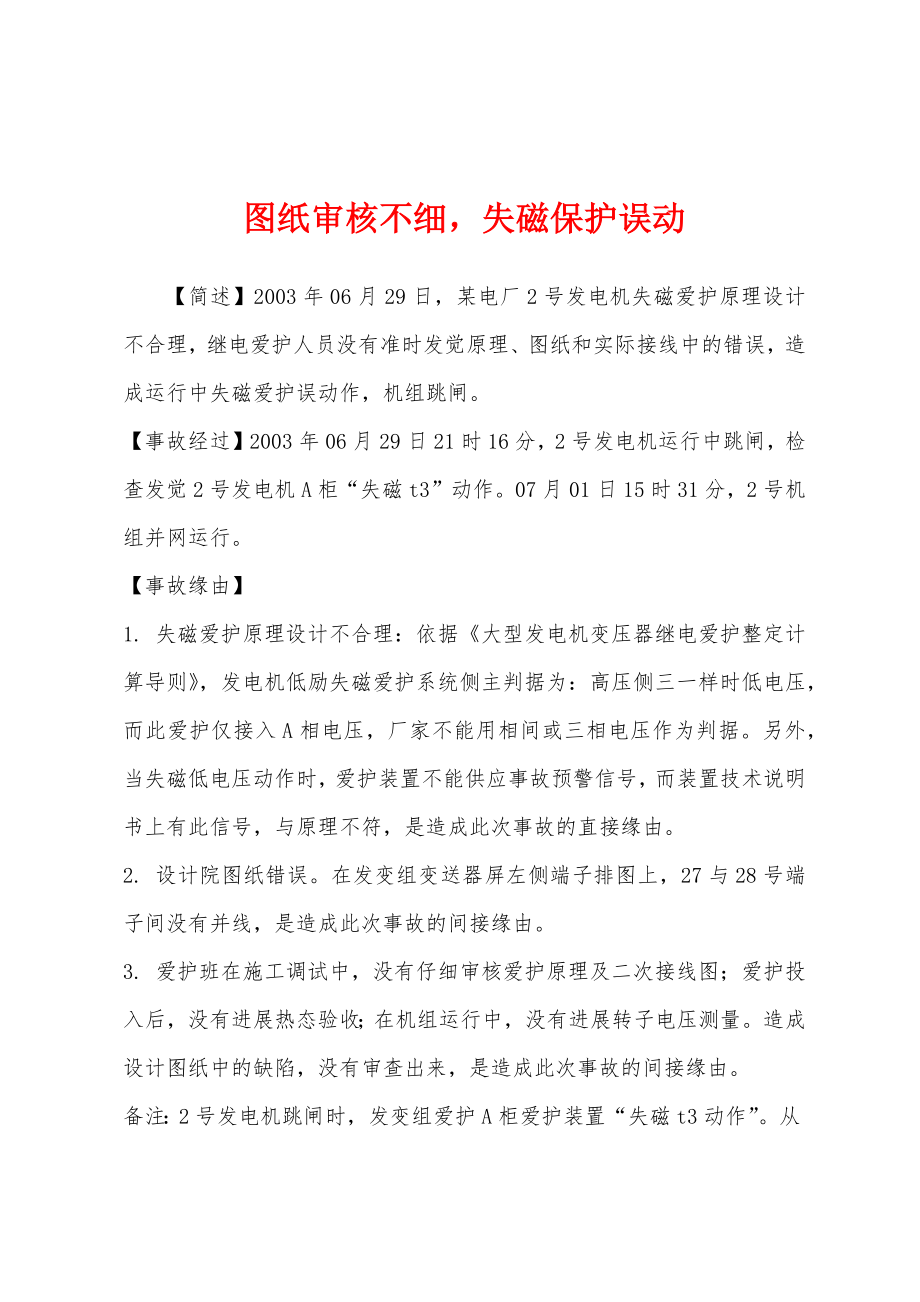

图纸审核不细，失磁保护误动 【简述】2003年06月29日，某电厂2号发电机失磁爱护原理设计不合理，继电爱护人员没有准时发觉原理、图纸和实际接线中的错误，造成运行中失磁爱护误动作，机组跳闸 【事故经过】2003年06月29日21时16分，2号发电机运行中跳闸，检查发觉2号发电机A柜“失磁t3”动作07月01日15时31分，2号机组并网运行事故缘由】1. 失磁爱护原理设计不合理：依据《大型发电机变压器继电爱护整定计算导则》，发电机低励失磁爱护系统侧主判据为：高压侧三一样时低电压，而此爱护仅接入A相电压，厂家不能用相间或三相电压作为判据另外，当失磁低电压动作时，爱护装置不能供应事故预警信号，而装置技术说明书上有此信号，与原理不符，是造成此次事故的直接缘由2. 设计院图纸错误在发变组变送器屏左侧端子排图上，27与28号端子间没有并线，是造成此次事故的间接缘由3. 爱护班在施工调试中，没有仔细审核爱护原理及二次接线图；爱护投入后，没有进展热态验收；在机组运行中，没有进展转子电压测量。
造成设计图纸中的缺陷，没有审查出来，是造成此次事故的间接缘由备注：2号发电机跳闸时，发变组爱护A柜爱护装置“失磁t3动作”从220KV系统故障录波图上发觉220KV系统A相电压偏低，二次电压在36～50V之间波动，并且持续时间长达2秒（失磁t3动作条件为：220KV系统二次电压A相为50.8V，时间为0.6秒），满意了失磁t3动作条件；失磁t3动作的另一个条件为转子电压低至115V动作，从二次接线端子图上发觉，转子电压取自灭磁柜，从灭磁柜经变送器屏转接至A柜爱护屏但在变送器屏端子排上，来自灭磁柜的转子电压负端与到A柜爱护屏的转子电压负端之间并没有并线，即A柜爱护屏转子电压负端为空端子，转子反应电压为零，具备了失磁t3动作条件，爱护判定为失磁t3动作跳闸现已恢复此并线，系统电压也已恢复正常）防范措施】1. 联系厂家解决失磁爱护原理不合理的问题2. 依据电力系统继电爱护有关规定，对2号发电机其他爱护原理重新仔细分析，发觉问题后，与厂家共同协商解决3. 对设计院供应的2号发电机爱护图纸，重新审核，并与现场核实，确保二次回路完整合理4. 对220KV一号母线PT及相关回路进展全面大修检查，发觉问题准时整改。
5. 在施工中，仔细把好调试和验收关，一旦停机，做好热态验证，对各个电压通道要进展测试，保证二次回路完整并且加强班组成员的专业技术培训及思想政治学习，提高防患措施，准时发觉问题准时消缺，保证机组的安全稳定运行 。
