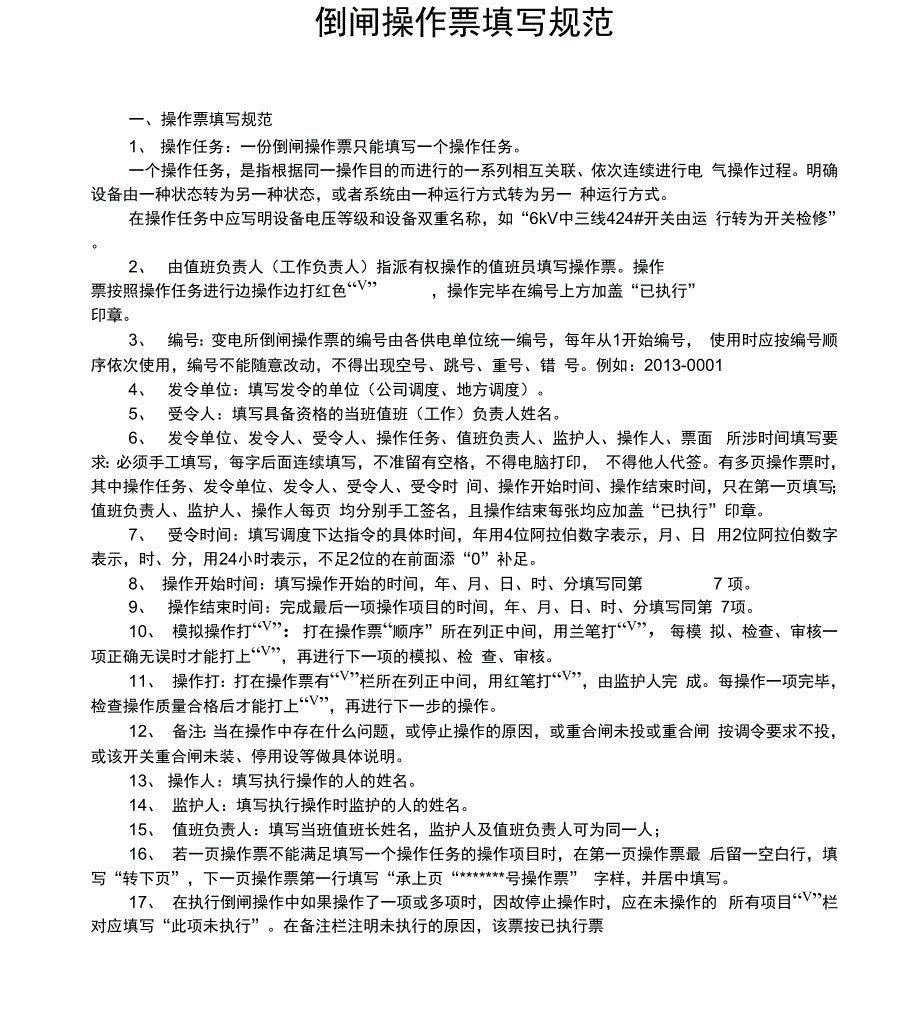

倒闸操作票填写规范一、操作票填写规范1、 操作任务：一份倒闸操作票只能填写一个操作任务一个操作任务，是指根据同一操作目的而进行的一系列相互关联、依次连续进行电 气操作过程明确设备由一种状态转为另一种状态，或者系统由一种运行方式转为另一 种运行方式在操作任务中应写明设备电压等级和设备双重名称，如“6kV中三线424#开关由运 行转为开关检修”2、 由值班负责人（工作负责人）指派有权操作的值班员填写操作票操作票按照操作任务进行边操作边打红色“V” ，操作完毕在编号上方加盖“已执行”印章3、 编号：变电所倒闸操作票的编号由各供电单位统一编号，每年从1开始编号， 使用时应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错 号例如：2013-00014、 发令单位：填写发令的单位（公司调度、地方调度）5、 受令人：填写具备资格的当班值班（工作）负责人姓名6、 发令单位、发令人、受令人、操作任务、值班负责人、监护人、操作人、票面 所涉时间填写要求：必须手工填写，每字后面连续填写，不准留有空格，不得电脑打印， 不得他人代签有多页操作票时，其中操作任务、发令单位、发令人、受令人、受令时 间、操作开始时间、操作结束时间，只在第一页填写；值班负责人、监护人、操作人每页 均分别手工签名，且操作结束每张均应加盖“已执行”印章。
7、 受令时间：填写调度下达指令的具体时间，年用4位阿拉伯数字表示，月、日 用2位阿拉伯数字表示，时、分，用24小时表示，不足2位的在前面添“0”补足8、 操作开始时间：填写操作开始的时间，年、月、日、时、分填写同第 7 项9、 操作结束时间：完成最后一项操作项目的时间，年、月、日、时、分填写同第 7项10、 模拟操作打“V”：打在操作票“顺序”所在列正中间，用兰笔打“V”，每模 拟、检查、审核一项正确无误时才能打上“V”，再进行下一项的模拟、检 查、审核11、 操作打：打在操作票有“V”栏所在列正中间，用红笔打“V”，由监护人完 成每操作一项完毕，检查操作质量合格后才能打上“V”，再进行下一步的操作12、 备注：当在操作中存在什么问题，或停止操作的原因，或重合闸未投或重合闸 按调令要求不投，或该开关重合闸未装、停用设等做具体说明13、 操作人：填写执行操作的人的姓名14、 监护人：填写执行操作时监护的人的姓名15、 值班负责人：填写当班值班长姓名，监护人及值班负责人可为同一人；16、 若一页操作票不能满足填写一个操作任务的操作项目时，在第一页操作票最 后留一空白行，填写“转下页”，下一页操作票第一行填写“承上页“*******号操作票” 字样，并居中填写。
17、 在执行倒闸操作中如果操作了一项或多项时，因故停止操作时，应在未操作的 所有项目“V”栏对应填写“此项未执行”在备注栏注明未执行的原因，该票按已执行票处理重新恢复操作时重新填写操作票，不得用原操作票进行操作如调度特别要求：事 故处理结束，按原操作票继续操作，但在备注栏内必须注明18、操作票执行完毕后在编号上方加盖“已执行”红色印章；操作项目下一空白行正中间加盖“以下空白”红色印章， “以下空白”章上线与空白行上线重叠，不得盖斜如操作项目填到最末一行，下面无空格时，不盖“以下 空白”章作废的操作票在编号正对上面方框内加盖“作废”紫红色印章，并在备注栏注明作 废原因二、操作票填写的一般规定1、 操作票的重要文字（调度编号及名称、拉开、合上或运行、停用、备用等动词及 设备状态）不得涂改2、 操作票次要文字可以更改三处，更改方法为在写错的字面上划横然后连接书写， 不要涂改3、 不得使用“同上”、“同左”等4、 操作票应填写设备的双重编号，即设备名称和编号所填写操作项目的设备双重 名称必须与现场设备标示牌一致操作票使用的操作术语序号设备名称操作术语1开关合上-拉开2刀闸合上-拉开3接地刀闸合上-拉开4开关手车操作至5接地线装设-拆除6绝缘罩（绝缘挡板）装设-拆除7重合闸投入一停用8继电保护投入一停用9连接片投入一退出10开关二次插头插入一取下11临时标示牌悬挂-取下12熔断器投入一取下13空气开关合上-拉开四、设备运行状态说明1）开关、刀闸式高压柜状态运行热备用冷备设备开关、合闸分闸用分闸分闸电压互感器（避雷器）运行备用检修检修刀闸合上合上拉开拉开合上拉开拉开合闸熔断器投入投入取下取下合闸电源空气开关合上合上断开断开控制电源空气开关合上合上合上断开：控制电源熔断器投入投入投入取下安全措施无无无按要求无无按要求二次空气开关合上断开断开计量熔断器投入取下取下问期熔断器投入取下取下2）手车式开关手车式开关有三种位置，即：① 工作位置：开关小车的上下触头均插入开关柜体内的静触头，并接触良好。
② 试验位置：开关小车的上下触头已离开开关柜体内的静触头一定距离， 并在轨道规定位置进行闭锁，未拉出柜外控制、储能电源未断开，插件未取下③ 检修位置：开关小车已拉出柜外，控制、储能电源已断开，插件已取下手车式开关运行状态：① 开关运行状态：开关在合闸位置，开关小车在工作位置② 开关热备用状态：开关在分闸位置，开关小车在工作位置③ 开关冷备用状态：开关在分闸位置，开关小车在试验位置④ 开关检修状态：开关在分闸位置，开关小车在检修位置⑤ 线路检修状态：开关在分闸位置，开关小车在试验位置，线路侧地刀合入⑥ 开关及线路检修状态：开关在分闸位置，开关小车在检修位置，线路侧地刀合 入五、操作任务填写样本：1） XX kvxx线XX开关由运行转冷备用2） xx kVxx线路由运行转检修（仅适用于线路检修）3） xx kVxx线路由检修转运行（仅适用于线路检修）4） xx kVxx线xx开关由冷备用转运行5） xx kVxx线xx开关由运行转开关及线路检修6） xx kVxx线xx开关由开关及线路检修转运行7） xx kVxx线xx开关由运行转检修（仅适用于开关检修）8） xx kVxx线xx开关由检修转运行（仅适用于开关检修）9） x号主变压器由运行转检修（仅适用于主变压器检修）10） x号主变压器由检修转运行（仅适用于主变压器检修）11） x号主变压器由运行转主变压器及xx kV侧xx开关检修12） x号主变压器由主变压器及xx kV侧xx开关检修转运行13） x号主变压器由运行转主变压器及xx kV侧xx开关、xx kV侧xx开关检修14） x号主变压器由主变压器及xx kV侧xx开关、xx kV侧xx开关检 修转运行15） x号主变压器由运行转主变压器及两侧开关检修 （此操作任务不适用于内桥接 线）16） x号主变压器由主变压器及两侧开关检修转运行 （此操作任务不适用于内桥接 线）17） x号主变压器xx kV侧xx开关由运行转检修18） x号主变压器xx kV侧xx开关由检修转运行19） xx kVx组（段）母线电压互感器（避雷器）由运行转备用（检修）20） xx kVx组（段）母线电压互感器（避雷器）由备用（检修）转运行21） xx kVx段旁路xx开关代xx kVxx线xx开关运行，xx kVxx线xx开关由运 行转冷备用（检修）22） xx kVxx线xx开关由冷备用（检修）转运行，xx kVx段旁路xx开关由运行 转热备用23） xx kVx段旁路xx开关由热备用转开关及旁路母线检修24） xx kVx段旁路xx开关由开关及旁路母线检修转热备用25） xx kVx组电容器xx开关由运行转电容器（电抗器）检修26） xx kVx组电容器xx开关由电容器（电抗器）检修转运行27）只进行本间隔设备的安全措施（接地刀闸或接地线）的调整或增设，且不进行设备状态转换时，操作任务可直接填写操作目的 但必须有调度下操作令。
① xx kVxx线xx （设备名称）靠（设备名称）侧装设接地线② 合上xx kVxx线xx接地刀闸③ 拆除xx kVxx线xx （设备名称）靠（设备名称）侧接地线④ 拉开xx kVxx线xx接地刀闸备注：拉开（合上）接地刀闸、装设（拆除）接地线不填写操作票，是指全所唯一的一组 接地线或接地刀闸六、附表：倒闸操作票范本1、 线路检修及恢复操作票2、 开关检修及恢复操作票3、 开关检修及恢复操作票4、 同段开关倒旁路操作票5、 异段开关倒旁路操作票&主变倒负荷及检修操作票7、 倒主变操作票8、 倒进线操作票9、 电压互感器检修及恢复操作票10、 全所停电检修及恢复操作票发令人王秋江 受令人 任明发令时间 2013年1月10日10时00分操作开始时间：2013年1月11日9时00分操作结束时间：2013年1月11日9时33分（2）监护下操作 （）单人操作 （）检修人员操作操作任务：6KV中联一线416丑线路由运行转检修#顺序操 作 项 目V1检查中联一线416#开关柜线路侧带电显示器二相指示灯亮2拉开中联一线416#开关3检查中联一线416#开关确在开位4将中联一线416#开关手车由工作位置操作至试验位置。
5检查中联一线416#开关手车确已操作至试验位置6检查中联一线416#开关柜线路侧带电显示器二相指示灯火7在中联一线416#开关柜电缆出口处验明二相确无电压8合上中联一线416#接地刀闸9检查中联一线416#接地刀闸确在合位10在中联一线416#开关操作把手上悬挂“禁止合闸，线路有人工作”标志牌11在中联一线416#开关操作把手上悬挂“已接地”标志牌12在中联一线416#开关手车上悬挂“禁止合闸，线路有人工作”标志牌13在中联一线416#开关手车上悬挂“已挂地”标志牌备注：操作人：李超英 监护人：任明 值班负责人（值长）：任明单位八家了变电所编号 2013001单位八家子变电所 编号 2 0 1 3 0 0 2发令人王秋江 受令人 任明发令时间 2013年1月10日10时05分操作开始时间：2013年1月11日14时00分操作结束时间：2013年1月11日14时33分（2）监护下操作 （）单人操作 （）检修人员操作操作任务：6KV中联一线416.线路由检修转运行#顺序操 作 项 目V1检查中联一线416#开关柜线路侧带电显示器二相指示灯火2检查中联一线416#开关确在开位3拉开中联一线416#接地刀闸。
4检查中联一线416#接地刀闸确在开位5取下中联一线416#开关操作把手上“已接地”标志牌6取下中联一线416#开关操作把手上“禁止合闸，线路有人工作”标志牌7取下中联一线416#开关手车上“禁止合闸。
