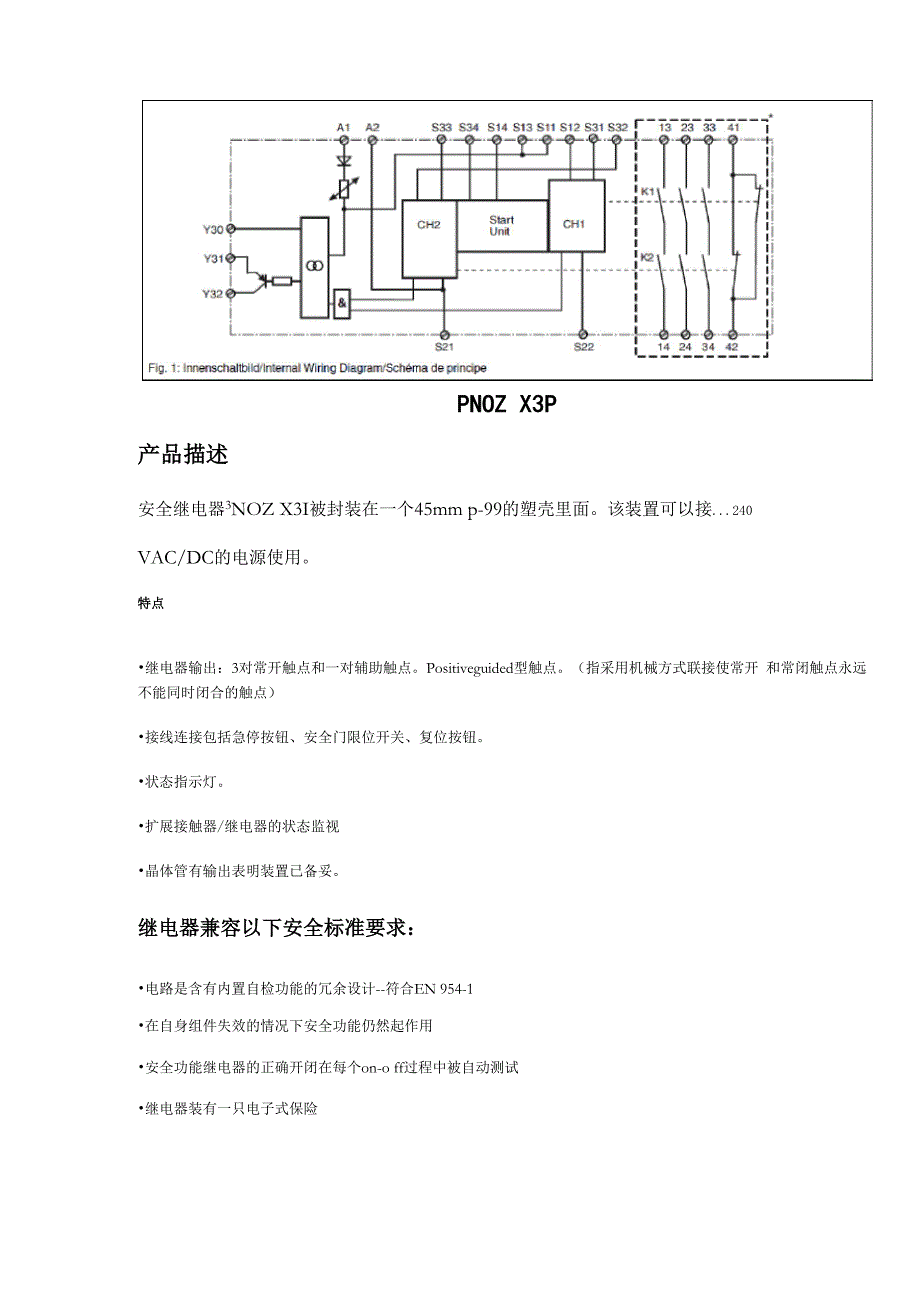

PNOZ X3P产品描述安全继电器3NOZ X3I被封装在一个45mm p-99的塑壳里面该装置可以接...240VAC/DC的电源使用特点•继电器输出：3对常开触点和一对辅助触点Positiveguided型触点指采用机械方式联接使常开 和常闭触点永远不能同时闭合的触点）•接线连接包括急停按钮、安全门限位开关、复位按钮•状态指示灯•扩展接触器/继电器的状态监视•晶体管有输出表明装置已备妥继电器兼容以下安全标准要求：•电路是含有内置自检功能的冗余设计--符合EN 954-1•在自身组件失效的情况下安全功能仍然起作用•安全功能继电器的正确开闭在每个on-o ff过程中被自动测试•继电器装有一只电子式保险功能描述PNOZX3］为您提供一个安全趋向型的电路切断41、人2接通电源后,powec^点亮；当s13-s14 闭合（自动复位用法）或者$33曷4端子接线的复位触点被打开并再次闭合后手动复位用法）， PNOZ X3］就处于备妥状态——输入电路闭合（例如：急停按钮没有被按下时）k1、k2继电器得电吸合并自保--CH1， CH2状态指示灯点亮----安全触点（13-14/23-24/33-34闭合--辅助触点（41-42）打开。
——输入电路断开后（例如：急停按钮按下时）k1、k2继电器释放---CH1，CH2状态指示灯 熄灭-----安全触点（13-14/23-24/33-34打开--辅助触点（41-42）闭合晶体管输出——果K1、K2吸合，晶体管f32将导通输出当＜1、K2失电释放，Y32将关断一状态复位操作模式 单通道操作：输入接线按照DE 0113-1及 EN 60204-1#准执行，输入电路中无双回路 冗余输入接地故障将会在急停回路中被检测——双通道操作：输入回路中存在冗余重复输入急停回路中的接地故障及急停按钮相邻成对 触点间的短路故障都将被检测 自动复位：当输入回路闭合时装置立即被激活——带监视的手动复位装置仅在此种情况下被激活-在输入回路闭合前复位回路须断开，并 且在输入回路闭合且延时时间到以后复位回路再次闭合这样可以消除因复位按钮越控指 早于输入回路闭合，若此时输入回路闭合后立即断开，会发生自动复位，如果此时输入回路又 再次闭合，则会发生安全继电器反复通断，会产生不可预料的后果笔者认为类似于电力二次 回路的防跳）而触发自动复位的可能通过扩展连接接触器或继电器可以增加可用触点的数目操作——装置（使用螺丝压线的端子排）交货时在S11-S12R带有一短路跨接片（双通道输入回路）。
——仅13-14/23-24/33-3几对触点是安全触点41-42仅是辅助触点，可用于显示或指示回路为防止触点热熔粘连，保险丝必须被连接在输出触点前面整条电缆的最大阻抗• Calculate the max. Cable runs Imax:计算电缆最大载流量每公里电缆的阻抗Rlmax =max. overall cable resistance (see Technical details)R] /km = Cable resistance/km为确保作为检测输入回路间短路的功能没有失效pilz在最后的控制检查中会给予测试但安 装完毕后仍有可能进行测试步骤如下:1、装置备妥（输出触点闭合）2、 为探测输入回路间的短路，将22-S32短接，3、 装置的保险必定被RIGGER 并且同时输出回路切断电缆在最大允许长度范围内时，能够延迟保险riggei达2分钟复位/更换保险：去掉短路后关断操作电压1分钟使用铜线能耐受60-75°C.操作：——供给操作电压：连接工作电压至端子1、A2.——连接工作接地端子至接地端复位回路自动复位：短接S13-S14带监视的手动复位：连接按钮至33-S34 （S13-S14常开） 输入回路单通道：将S21-S22和S31-S32短接。
连接急停按钮常闭触点至12 -- S11.无短路检测、双通道：连接21-S22,连接急停按钮的常闭触点至11-S12及S11-S32有短路检测的双通道：短接11-S12,连接急停按钮的常闭触点至21-S22及S31-S32.——反馈控制环：连拂联的扩展继电器/接触器至复位回路13-S14或S33-S34.——为晶体管输出提供4v电压：连接^4VDC至端子Y31, 0V至端子Y30安全触点被激活（处于闭合状态）并且辅助触（点-42）处于断开状态°CH1、CH2被点亮装置处于备妥状态此后，如果输入电路＜例如急停回路断开，安全触点13-14/23-24, 33-34 将断开且辅助触点1-42将闭合，状态指示灯熄灭再次激活 闭合输入回路——果是带监视的手动复位，按下连接在33-S34上的按钮状态指示灯将再次点亮，安全触点闭合应用fig2-fig10是带自动、监视复位的急停按钮接线实例，安全门控制以及通过接触器扩展触点的 实例• Fig. 2、Fig7 中S33-S34没有接线• Fig. 3, 4, 5, 6, 8中 S13-S14 没有接线• Fig. 7，带安全门控制的自动复位：安全门被打开后装置通过S13-S14复位来进入备妥状态，闭合输入电路S11-S12, S21, S22及S31-S32后，安全触点将会闭合。
请注意Fig. 2及Fig7,:失电后装置会自动启动，你需要采取扩展外部电路的措施来避免不希望发生的启动故障——PNOZ X3P接地故障：一个电子保险会断开输出触点一旦故障消失并且操作电源被切断， 装置将会在大约一分钟左右进入备妥状态——触点故障：当触点粘连时，输入电路断开后是不可能断开安全回路触点的——当短路或工作电源失电时，LED "Power”灯不会点亮。
