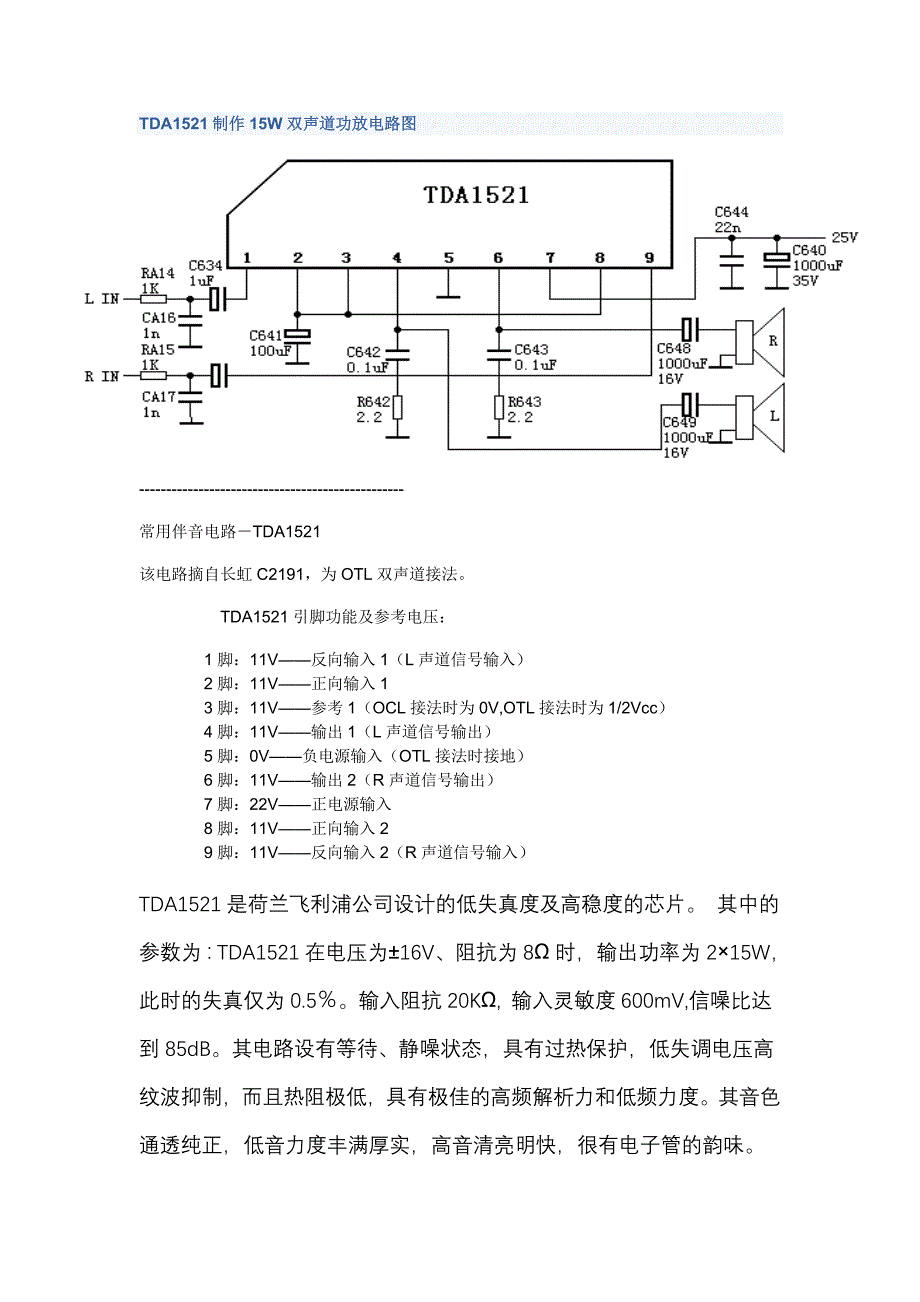

TDA1521 制作制作 15W 双声道功放电路图双声道功放电路图 -------------------------------------------------常用伴音电路－TDA1521该电路摘自长虹 C2191，为 OTL 双声道接法TDA1521 引脚功能及参考电压：1 脚：11V——反向输入 1（L 声道信号输入）2 脚：11V——正向输入 13 脚：11V——参考 1（OCL 接法时为 0V,OTL 接法时为 1/2Vcc）4 脚：11V——输出 1（L 声道信号输出）5 脚：0V——负电源输入（OTL 接法时接地）6 脚：11V——输出 2（R 声道信号输出）7 脚：22V——正电源输入8 脚：11V——正向输入 29 脚：11V——反向输入 2（R 声道信号输入）TDA1521 是荷兰飞利浦公司设计的低失真度及高稳度的芯片 其中的参数为：TDA1521 在电压为±16V、阻抗为 8Ω 时，输出功率为 2×15W，此时的失真仅为 0.5％输入阻抗 20KΩ, 输入灵敏度 600mV,信噪比达到 85dB其电路设有等待、静噪状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。
其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味1、本功放板经过精心设计、布局板材选用 1.6mm 的优质玻璃纤维板，焊盘喷锡制造（尺寸：7.5cm*7cm)2、本功放板输出不失真功率为：15W*2散热片尺寸为76MM*43MM*22MM.3、整流为 3A，200V 的 HER303 快恢复二极管，电源滤波和退偶电容选用日本黑金刚 105°长寿命电容，高频滤波为松下 CBB 无极电容耦合为橘红色的飞利浦补品电容，贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻芯片为原装的飞利浦 TDA1521(非台湾非台湾产产）4、优质的元件和合理的设计保证了本功放板的音质十分出色本功放板实物和图片完全相同）整流快恢复二极管是原装库存的，管脚有少许氧化，焊接前请用刀片清理好管脚的氧化层再焊接，防止虚焊！5、电源建议选用交流双 12V 输出，功率不小于 30W 的变压器散热片注意要和地绝缘！实实物拍物拍摄图摄图片：片：成品板成品板实实物拍物拍摄图摄图片片高保真功放 IC TDA 1521 采用九脚单列直插式塑料封装，是飞利浦 2×15W 单片功放集成 电路, 外围元件极少, 使用方便, 具有短路保护和静噪功能 , 电源内阻要小于 4 欧 , 以确 保负载短路保护功能可靠动作。
电器特性参数:(Vcc=±16V RL=8Ω f=1KHz Ta=25℃)1、电 源电压 ：Vcc = ±7.5 -- ±20V 推荐值：±15V 2、输出功率 ： Po =2×12W(THD=0.5%) BTL 形式时 Po = 30 W 3、电压增益 ： Gv = 30dB 4、通道隔离度:CT=70dB 5、输出噪 声电压： Vno = 70uV （Rg=2KΩ）有输出功率大、两声道增益差小、有过热过载短路保护等特点双电源供电时，省去两个音频输出电容高低音音质更佳单电源供电时，电源滤波电容应尽量靠近集成电路的电源端，以免电路内部自激注意：1.必须加装散热板，不小于 200mm×100mm×2mm.2.只要变压器功率够大、散热迅速，效果会很好.3.切不可将输出端与输入端相连，否则迅速烧毁集成块.TDA1521 制作实用微型功放电路图制作实用微型功放电路图:本功放元件少、制作简单、音质好，非常适合装入有源音箱内效果理想，成本也低，适 合初学者制作功放ＩＣ选用ＴＤＡ１５２１，当电源电压为±１６Ｖ时，输出功率为１２Ｗ×２， 此时失真度仅为０．５％，并具有开／关机静噪功能本电路装设有等响度补偿电路，用 来改善小音量时高低音效果。
Ｗ是带中心抽头的双联八脚电位器，与Ｃ１、Ｒ１、Ｃ２接 成等响度控制电路电路图见下图制作注意事项：１．ＴＤＡ１５２１的散热片绝对不能接地，否则开机必损ＩＣ！应 在ＩＣ与散热器间加云母片绝缘，并加适量导热硅脂，再将散热器接地２．电位器Ｗ阻 值为１００ｋΩ，其外壳需接地３．从滤波电容到ＩＣ的⑤、⑦脚间电源连线尽量短而 粗，可在印板铜箔上堆一层锡制作完成后试音，将音量电位器开至最大，贴近喇叭几乎听不出噪声用ＣＤ机来试， 连接落地音箱时，与先驱Ｍ－８５０功放比，除功率稍小以外，音质令人满意，表现人声 非常清晰，毫不含糊2X12W 功放集成功放集成 TDA1521 应用电路图应用电路图:TDA1521 单电源供应时应用电路单电源供应时应用电路用用 TDA1521 制作的制作的 15W 双声道功放电路图双声道功放电路图现在电脑用的低音炮，大部分采用的都是高保真功放 IC TDA1521A 制作功放电路， TDA1521A 采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬 声器无冲击声及可靠的过热过载短路保护等特点特别是具有外围元件少，不用调试，一 装就响的特点也特适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。
TDA1521A 既可用正负电源供电，也可用单电源供电双电源供电时，可省去两个音 频输出电容，高低音音质更佳单电源供电时，电源滤波电容应尽量靠近集成电路的电源 端，以避免电路内部自激制作时一定要给集成块装上散热片才能通电试音，否则容易损 坏集成块散热板不能小于 200×100×2mm3现在就将两种常用的电路介绍给大家！来自: 。
