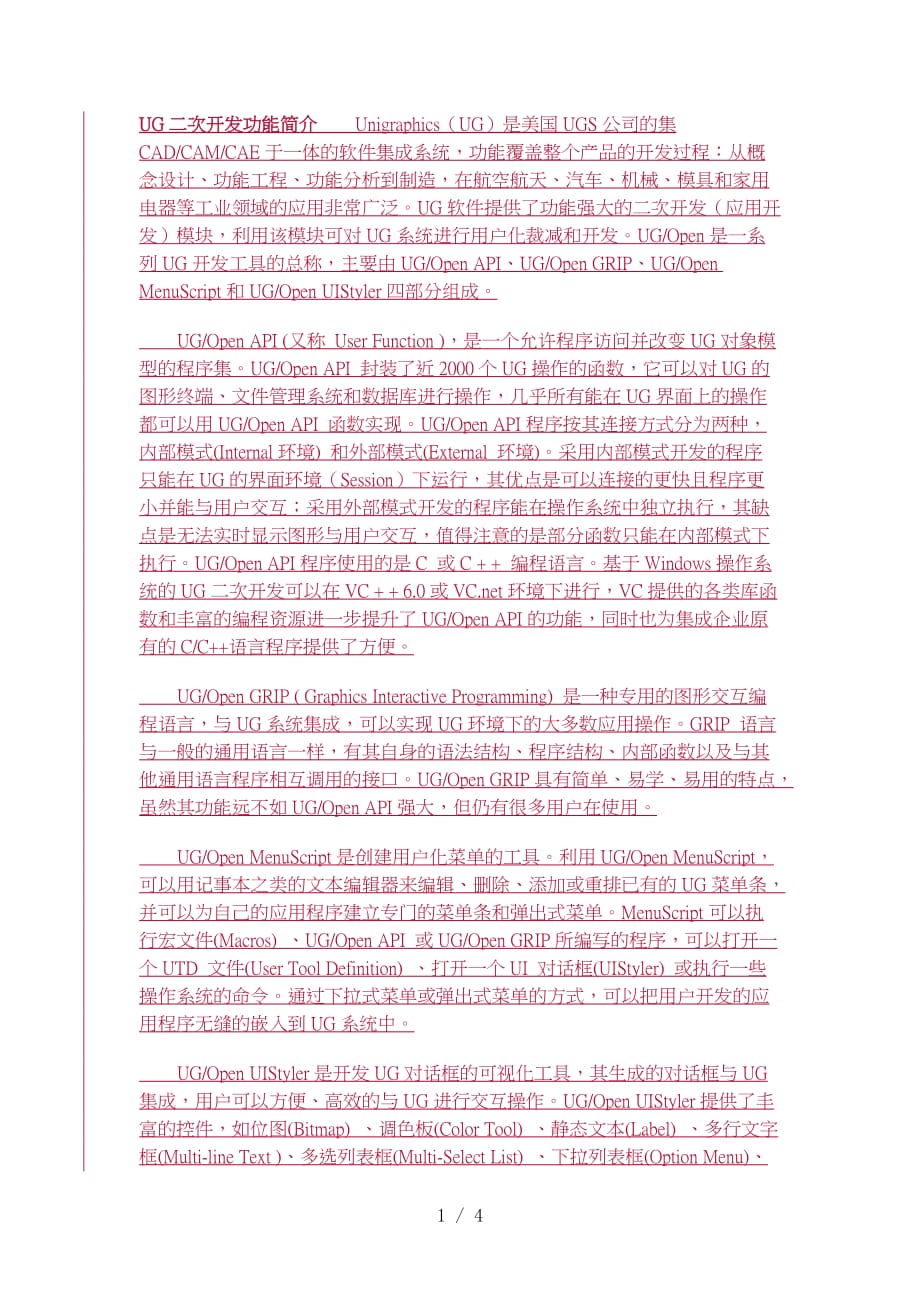

UG二次开发功能简介 Unigraphics（UG）是美国UGS公司的集CAD/CAM/CAE于一体的软件集成系统，功能覆盖整个产品的开发过程：从概念设计、功能工程、功能分析到制造，在航空航天、汽车、机械、模具和家用电器等工业领域的应用非常广泛UG软件提供了功能强大的二次开发（应用开发）模块，利用该模块可对UG系统进行用户化裁减和开发UG/Open是一系列UG开发工具的总称，主要由UG/Open API、UG/Open GRIP、UG/Open MenuScript和UG/Open UIStyler四部分组成 UG/Open API (又称 User Function )，是一个允许程序访问并改变UG对象模型的程序集UG/Open API 封装了近2000个UG操作的函数，它可以对UG的图形终端、文件管理系统和数据库进行操作，几乎所有能在UG界面上的操作都可以用UG/Open API 函数实现UG/Open API程序按其连接方式分为两种，内部模式(Internal环境) 和外部模式(External 环境)采用内部模式开发的程序只能在UG的界面环境（Session）下运行，其优点是可以连接的更快且程序更小并能与用户交互；采用外部模式开发的程序能在操作系统中独立执行，其缺点是无法实时显示图形与用户交互，值得注意的是部分函数只能在内部模式下执行。
UG/Open API程序使用的是C 或C + + 编程语言基于Windows操作系统的UG二次开发可以在VC + + 6.0或VC.net环境下进行，VC提供的各类库函数和丰富的编程资源进一步提升了UG/Open API的功能，同时也为集成企业原有的C/C++语言程序提供了方便 UG/Open GRIP ( Graphics Interactive Programming) 是一种专用的图形交互编程语言，与UG系统集成，可以实现UG环境下的大多数应用操作GRIP 语言与一般的通用语言一样，有其自身的语法结构、程序结构、内部函数以及与其他通用语言程序相互调用的接口UG/Open GRIP具有简单、易学、易用的特点，虽然其功能远不如UG/Open API强大，但仍有很多用户在使用 UG/Open MenuScript是创建用户化菜单的工具利用UG/Open MenuScript，可以用记事本之类的文本编辑器来编辑、删除、添加或重排已有的UG菜单条，并可以为自己的应用程序建立专门的菜单条和弹出式菜单MenuScript可以执行宏文件(Macros) 、UG/Open API 或UG/Open GRIP所编写的程序，可以打开一个UTD 文件(User Tool Definition) 、打开一个UI 对话框(UIStyler) 或执行一些操作系统的命令。
通过下拉式菜单或弹出式菜单的方式，可以把用户开发的应用程序无缝的嵌入到UG系统中 UG/Open UIStyler是开发UG对话框的可视化工具，其生成的对话框与UG集成，用户可以方便、高效的与UG进行交互操作UG/Open UIStyler提供了丰富的控件，如位图(Bitmap) 、调色板(Color Tool) 、静态文本(Label) 、多行文字框(Multi-line Text )、多选列表框(Multi-Select List) 、下拉列表框(Option Menu)、属性页(Property Pages) 、按钮(Push Button) 、单选框(Selection Box) 、滚动窗口(Scrolled Window) 、单选按钮(Radio Box) 、分隔符(Separator) 、单选列表框(Single Select List) 、复选框(Toggle)、整型数值输入框（Integer）、浮点型数值输入框（Real）、字符串输入框（String）等另外，UG/Open UIStyler还具有二次开发程序代码的自动生成功能 外部模式开发的程序不提供程序本身与UG界面的交互，使得UG/Open MenuScript和UG/Open UIStyler只适用于内部开发模式。
为了有效利用UG/Open UIStyler自动生成代码的功能，提高开发效率，建议用户对UG系统做二次开发的时候，首先从内部模式入手，对调试好的内部模式程序稍加改动即可得到外部模式程序前言 随着UG系统的推广和普及应用，基于UG平台的二次开发工作显得越来越重要，在UG的二次开发应用系统中，经常需要与各种外部数据打交道， UG/OPEN API提供了丰富的文件访问操作函数，利用这些操作函数及VC 的MFC类库，可以方便地实现外部数据读写访问编程 2 外部数据访问的主要方法 在UG二次开发应用系统中，主要访问的外部数据有文本文件、Excel表、关系型数据库表等，通常可以通过以下方法访问这些外部数据： （1）通过UG/OPEN API提供的文件操作函数访问外部数据 （2）通过ODBC数据源访问外部数据 （3）通过ADO访问外部数据 2.1 通过UG/OPEN API提供的文件操作函数访问文本文件数据 UG/OPEN API中有关文件操作的函数包含在头文件uf_cfi.h中，通过函数uc4500可以打开二进制文件，相关的文件操作函数有uc4510、uc4511、uc4512、uc4513及uc4520、uc4521、uc4522、uc4523，通过函数uc4504可以打开文本文件，相关的文件操作函数有uc4514、uc4524、uc4525，函数uc4540用于关闭文件，判断文件是否存在使用函数UF_CFI_ask_file_exist。
通过UG/OPEN API提供的文件操作函数访问外部数据时，要注意以下问题： （1）UG/Manager 和 IMAN中的文件和文件夹操作不能使用uf_cfi.h中函数； （2）UG/OPEN API中对文件和文件夹标识符的长度有如下限制： 文件名长度不能超过UF_CFI_MAX_FILE_NAME_LEN；文件夹路径的长度不能超过UF_CFI_MAX_PATH_NAME_LEN；整个文件路径的长度不能超过UF_CFI_MAX_PATH_NAME_LEN 访问文本文件的程序流程如下： 2.2 通过ODBC数据源访问Excel表或关系型数据库表数据 ODBC（Open Database connectivity 开放式数据库互连）是由微软公司提出的一个用于访问数据库的统一界面标准，它提供了一个一致的应用程序编程接口，该接口使用一个针对数据库的驱动程序与不同的数据库协同工作 通过ODBC访问外部数据时，需要先指定访问的数据源DSN（Data Source Name），以指定ODBC与相关的驱动程序相对应的入口在控制面板的管理工具中可以打开ODBC数据源管理器，指定DSN 建立MFC数据库类Cdatabse对象可以实现对外部数据的访问编程。
一个CDatabase对象代表与数据源的一个连接创建一个CDatabase对象之后，调用Open或OpenEx成员函数指定一个DSN，就建立起了与DSN的底层数据源的连接（打开数据库）成员函数Close关闭数据库CDatabase对象通常与一个或多个记录集（CRecordset对象）一起使用，通过CRecordset类的各成员函数完成对数据源的读写操作 通过ODBC访问一个Excel表的编程实例代码如下： static void do_ugopen_api(void) { CDatabase Database; // 定义一个MFC的CDatabse数据库类对象Databse CString SQLCommand = "select `Serial_Number`, `Outer_Diameter`, `Inner_Diameter`,`Height` from `Sheet1$`"; // SQL查询语句 DWORD dwOptions = 0;// 设置连接的建立方式 CDBVariant temp;// 数据库数据通用类型 int result; // 储存返回值的变量 char buf[133]; try { result = Database.OpenEx( "DSN=Standard Part", dwOptions ); // 打开数据库 if( result != 0 ) // 如果成功打开 { CRecordset rs(4 / 4。
