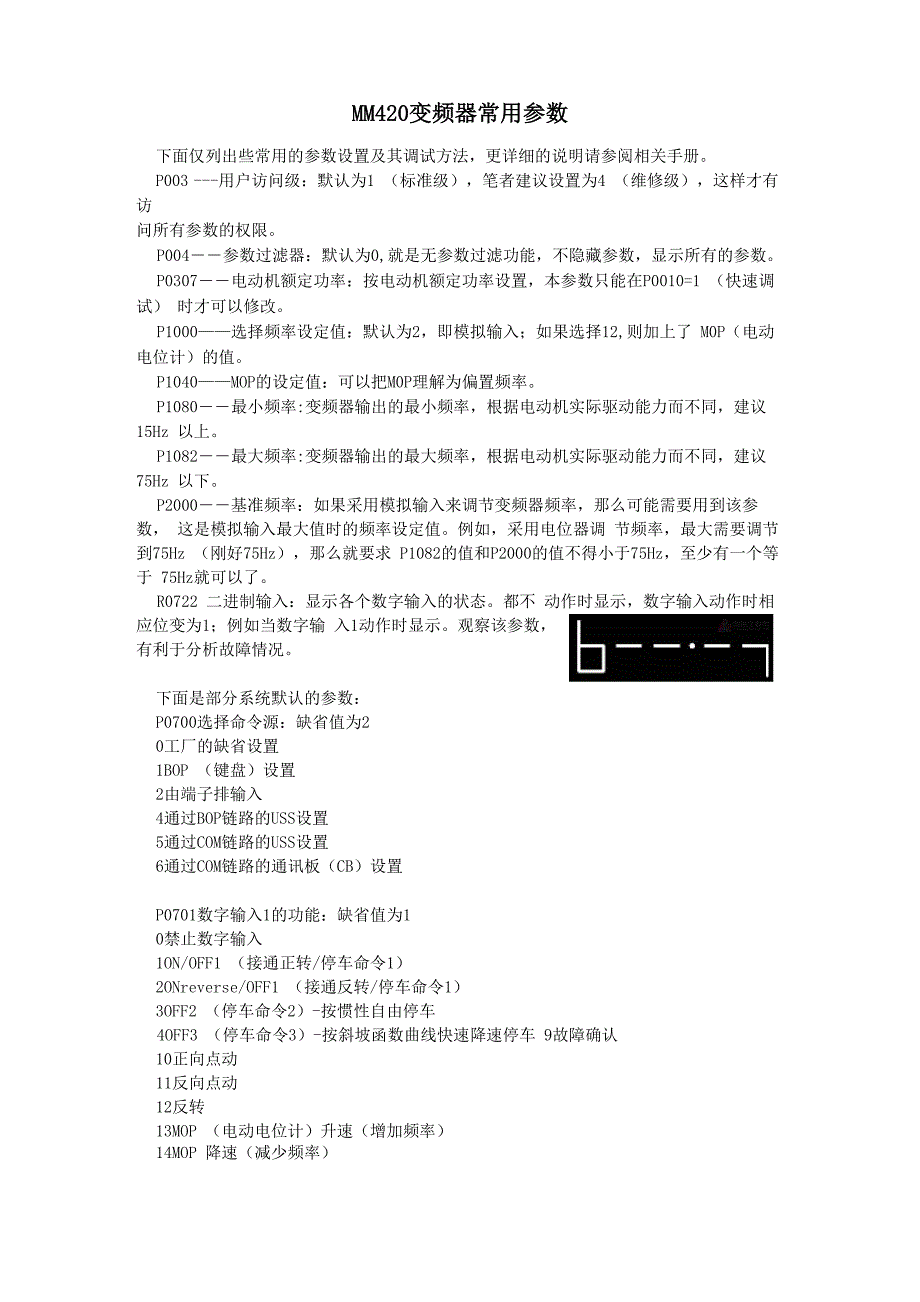

MM420变频器常用参数下面仅列出些常用的参数设置及其调试方法，更详细的说明请参阅相关手册P003 用户访问级：默认为1 （标准级），笔者建议设置为4 （维修级），这样才有访问所有参数的权限P004――参数过滤器：默认为0,就是无参数过滤功能，不隐藏参数，显示所有的参数P0307――电动机额定功率：按电动机额定功率设置，本参数只能在P0010=1 （快速调试） 时才可以修改P1000——选择频率设定值：默认为2，即模拟输入；如果选择12,则加上了 M0P（电动 电位计）的值P1040——MOP的设定值：可以把M0P理解为偏置频率P1080――最小频率:变频器输出的最小频率，根据电动机实际驱动能力而不同，建议15Hz 以上P1082――最大频率:变频器输出的最大频率，根据电动机实际驱动能力而不同，建议75Hz 以下P2000――基准频率：如果采用模拟输入来调节变频器频率，那么可能需要用到该参数， 这是模拟输入最大值时的频率设定值例如，采用电位器调 节频率，最大需要调节到75Hz （刚好75Hz），那么就要求 P1082的值和P2000的值不得小于75Hz，至少有一个等于 75Hz就可以了。
R0722 二进制输入：显示各个数字输入的状态都不 动作时显示，数字输入动作时相应位变为1；例如当数字输 入1动作时显示观察该参数，有利于分析故障情况下面是部分系统默认的参数：P0700选择命令源：缺省值为20工厂的缺省设置1BOP （键盘）设置2由端子排输入4通过BOP链路的USS设置5通过COM链路的USS设置6通过COM链路的通讯板（CB）设置P0701数字输入1的功能：缺省值为10禁止数字输入1ON/OFF1 （接通正转/停车命令1）2ONreverse/OFF1 （接通反转/停车命令1）3OFF2 （停车命令2）-按惯性自由停车4OFF3 （停车命令3）-按斜坡函数曲线快速降速停车 9故障确认10正向点动11反向点动12反转13MOP （电动电位计）升速（增加频率）14MOP 降速（减少频率）15 固定频率设定值（直接选择）16固定频率设定值（直接选择+0N命令）17固定频率设定值（二进制编码的十进制数（BCD码）选择+ON命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99使能BICO （二进制互联连接）参数化P0702数字输入2的功能：缺省值为120 禁止数字输入1ON/OFF1 （接通正转/停车命令1）20Nreverse/0FF1 （接通反转/停车命令1）30FF2 （停车命令2）-按惯性自由停车4OFF3 （停车命令3）-按斜坡函数曲线快速降速停车9 故障确认1 0正向点动11 反向点动12反转13MOP （电动电位计）升速（增加频率）14MOP 降速（减少频率）15 固定频率设定值（直接选择）16固定频率设定值（直接选择+0N命令）17固定频率设定值（二进制编码的十进制数（BCD码）选择+ON命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99使能BICO参数化P0703数字输入3的功能：缺省值为90 禁止数字输入1ON/OFF1 （接通正转/停车命令1）2ONreverse/OFF1 （接通反转/停车命令1）3OFF2 （停车命令2）-按惯性自由停车4OFF3 （停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10正向点动11 反向点动12反转13MOP （电动电位计）升速（增加频率）14MOP 降速（减少频率）15 固定频率设定值（直接选择）16固定频率设定值（直接选择+0N命令）17固定频率设定值（二进制编码的十进制数（BCD码）选择+ON命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99使能BICO参数化P0704数字输入4的功能：缺省值为00 禁止数字输入1ON/OFF1 （接通正转/停车命令1）2ONreverse/OFF1 （接通反转/停车命令1）30FF2 （停车命令2）-按惯性自由停车40FF3 （停车命令3）-按斜坡函数曲线快速降速停车9 故障确认1 0正向点动11 反向点动12反转13MOP （电动电位计）升速（增加频率）14MOP 降速（减少频率）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99使能BICO参数化1：快速调试P0003：3P0010：1 开始快速调试P0100： 0选择工作地区P0300：1 电动机类型P0304：380 额定电动机电压P0305：4.95 额定电机电流P0307：2.2 电机额定功率P0308：0.83 电动机的功率因数P0310： 50电动机的额定频率P0311： 1450电动机的额定速度P0640： 150电动机的过载因子P0700：1 命令源P1000：1 选择频率设定值P1120：1 加速时间P1121： 0.5减速时间P130020变频器控制方式P3900： 3开始电动机数据的自动检测（结束快速调试）MM420 变频器数字量端口开关控制运行实验一、实验目的：1、 了解MM420变频器数字量输入端口的功能及操作方法；2、 掌握MM420变频器数字量输入端口开关控制运行的操作；3、 进一步熟悉MM420变频器有关参数的设置方法。
二、 实验设备：1 、 PLC 实训台；2、亚龙SIEMENSMM420变频器模块三、 实验原理：MM420变频器有4个数字输入端口（端口接线图见《MM420使用大全》，每一个端口功 能很多，用户可根据需要设置从P0701〜P704为数字量输入1〜4功能每一个数字输入 功能设置参数值从0〜99 （参数功能见《MM420使用大全》），下面是几个常用的参数值及 其含义0：禁止数字输入1： ON/OFF1 （接通正转/停车命令1）2： ONreverse/OFF1 （接通反转/停车命令1）3： OFF2 （停车命令2）-按惯性自由停车4： OFF3 （停车命令3）-按斜坡函数曲线快速降速停车9：故障确认10：正向点动11：反向点动12：反转17：固定频率设定值25：直流注入制动MM420变频器数字输入端口 1〜3接三个开关或者按钮SB1、SB2、SB3, “5”端口 （DIN1） 设为正转控制，其功能由P701的参数值设置6”端口（DIN2）设为反转控制，其功能由 P702的参数值设置7”端口（DIN3）设为正向点动控制，其功能由P703的参数值设置四、实验内容与步骤：（一）参数设置1、 接好线路（接线图见黑板），检查无误后接通变频器电源。
2、 恢复变频器工厂缺省值，如表一表一恢复工厂设置参数号设置值说明P001030工厂的设定值P09701参数复位3、设置电动机参数，如表二所示表二电动机参数设置参数号设置值说明P00031设用户访问级为标准级P00101快速调试P01000选择工作地区P0304380电动机额定电压（V）P03050.5电动机额定电流（A）P030720电动机额定功率（W）P031050电动机额定频率（Hz）P03111430电动机额定转速（r/min）设置完成后，使P0010=0，变频器处于准备状态，可正常运行4、设置数字输入控制端口开关操作运行参数，如表三所示表三数字输入控制端口开关操作运行参数设置参数号设置值说明P00031设用户访问级为标准级P00047命令和数字I/OP07002命令源选择“由端子排输入”P00032设置访问级为扩展级P00047命令和数字I/OP07011ON接通正转，OFF停止P07022ON接通反转，OFF停止P070310正向点动P00031设用户访问级为标准级P000410设定值通道和斜坡函数发生器P10001由键盘（电动电位计）输入设定值P10800电动机运行的最低频率（Hz）P108250电动机运行的最高频率（Hz）P11205斜坡上升时间（s）P11215斜坡下降时间（s）P00032设置访问级为扩展级P000410设定值通道和斜坡函数发生器P104020设定键盘控制的频率值P105810正向点动频率（Hz）P10605点动斜坡上升时间（s）P10615点动斜坡下降时间（s）二）开关操作运行控制1、 电动机正向运行。
闭合开关SB1时，变频器数字输入端口“5”为“ON”，电动机按P1120 所设定的5s斜坡上升时间正向启动，经5s后稳定运行在560r/min的转速上此转速与P1040 所设置的 20Hz 频率对应断开SB1，数字输入端口“5”为“OFF”，电动机按P1121所设定的5s斜坡下降时间停车， 经 5s 后电动机停止运行2、 电动机反向运行闭合开关SB2时，变频器数字输入端口“6”为“ON”，电动机按P1120 所设定的5s斜坡上升时间反向启动，经5s后反向运行在560r/min的转速上此转速与P1040 所设置的 20Hz 频率对应断开SB2，数字输入端口“6”为“OFF”，电动机按P1121所设定的5s斜坡下降时间停车， 经 5s 后电动机停止运行3、 电动机正向点动运行按下正向点动按钮SB3时，变频器数字输入端口“7”为“ON”， 电动机按P1060所设定的5s点动斜坡上升时间正向点动运行，经5s后稳定运行在280r/min 的转速上此转速与P1058所设置的10Hz频率对应放开SB3，数字输入端口“7”为“OFF”，电动机按P1061所设定的5s点动斜坡下降时间停 车实验三 MM420 变频器模拟信号操作控制运行实验一、实验目的：1、 了解MM420变频器模拟量输入端口的功能及操作方法；2、 掌握MM420变频器模拟量控制运行的操作；3、 进一步熟悉MM420变频器有关参数的设置方法。
二、 实验设备：1 、 PLC 实训台；2、亚龙SIEMENSMM420变频器模块三、 实验原理：MM420变频器可以通过数字量输入端口控制电动机的正反转方向，由模拟输入端控制电 动机转速大小o MM420变频器有2个模拟量输入端口（端口接线图见《MM420使用大全》）， 即端口 “3”和“4”通过设置P0701的参数值，使数字输入“5”端口具有正转控制功能；通过设置P0702的参 数值，使数字输入“6”端口具有反转转控制功能（参数功能见WM420使用大全》）；模拟量 输入“3”和“4”端口外接实验台模拟量给定输出，通过“3”端口输入大小可调的模拟电压信号， 控制电动机转速大小即由数字量控制电动机的正反转方向，由模拟控制电动机转速大小四、实验内容与步骤：（一）参数设置1、 接好线路（接线图见黑板），检查无误后接通变频器电源2、 恢复变频器工厂缺省值，如实验二表一。
