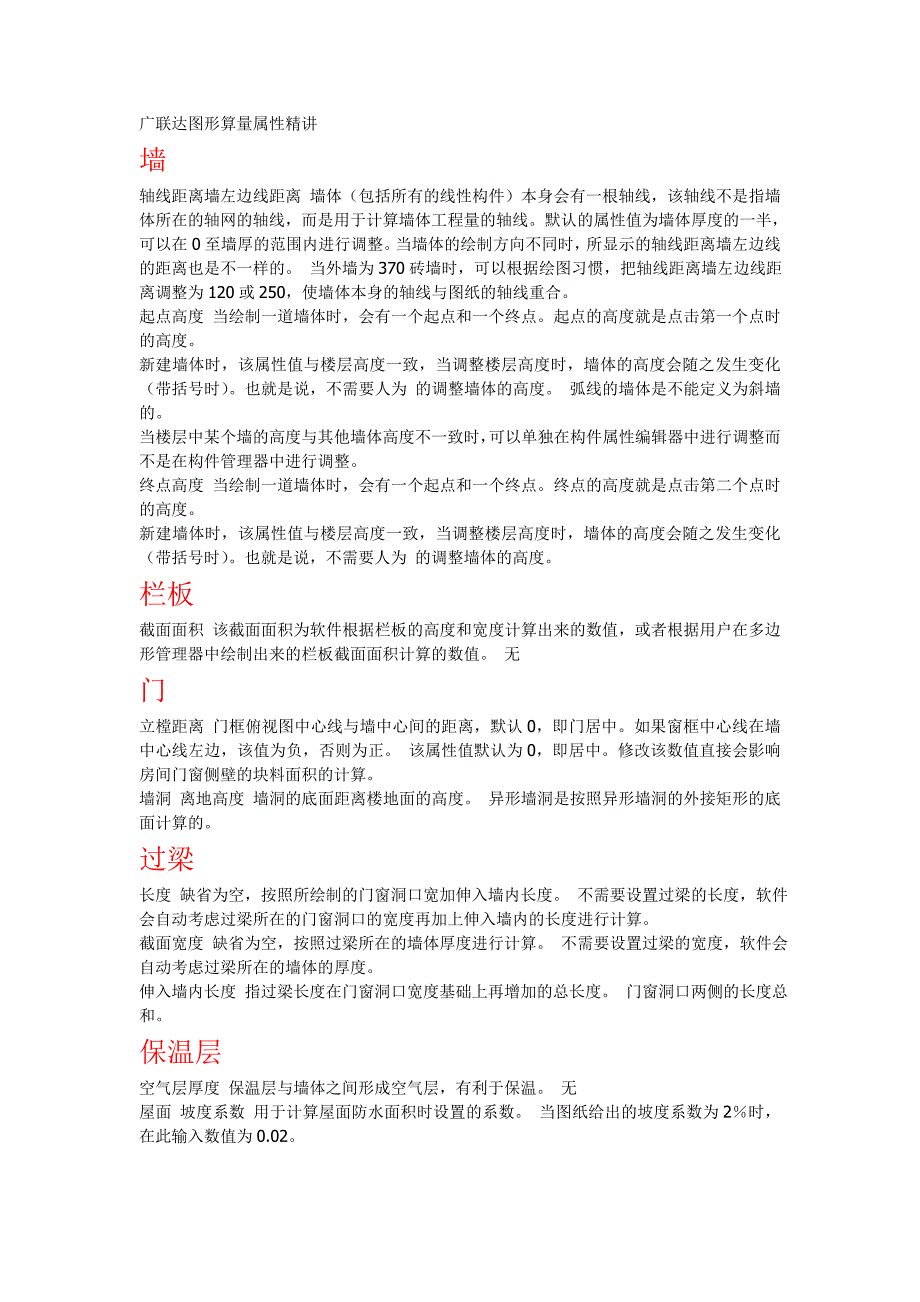

广联达图形算量属性精讲 墙 轴线距离墙左边线距离 墙体（包括所有的线性构件）本身会有一根轴线，该轴线不是指墙 体所在的轴网的轴线，而是用于计算墙体工程量的轴线默认的属性值为墙体厚度的一半， 可以在 0 至墙厚的范围内进行调整当墙体的绘制方向不同时，所显示的轴线距离墙左边 线的距离也是不一样的 当外墙为 370 砖墙时，可以根据绘图习惯，把轴线距离墙左边 线距离调整为 120 或 250，使墙体本身的轴线与图纸的轴线重合 起点高度 当绘制一道墙体时，会有一个起点和一个终点起点的高度就是点击第一个点时 的高度 新建墙体时，该属性值与楼层高度一致，当调整楼层高度时，墙体的高度会随之发生变化 （带括号时） 也就是说，不需要人为 的调整墙体的高度 弧线的墙体是不能定义为斜墙 的 当楼层中某个墙的高度与其他墙体高度不一致时，可以单独在构件属性编辑器中进行调整 而不是在构件管理器中进行调整 终点高度 当绘制一道墙体时，会有一个起点和一个终点终点的高度就是点击第二个点时 的高度 新建墙体时，该属性值与楼层高度一致，当调整楼层高度时，墙体的高度会随之发生变化 （带括号时） 也就是说，不需要人为 的调整墙体的高度。
栏板截面面积 该截面面积为软件根据栏板的高度和宽度计算出来的数值，或者根据用户在多边 形管理器中绘制出来的栏板截面面积计算的数值 无 门 立樘距离 门框俯视图中心线与墙中心间的距离，默认 0，即门居中如果窗框中心线在墙 中心线左边，该值为负，否则为正 该属性值默认为 0，即居中修改该数值直接会影响 房间门窗侧壁的块料面积的计算 墙洞 离地高度 墙洞的底面距离楼地面的高度 异形墙洞是按照异形墙洞的外接矩形的底 面计算的 过梁长度 缺省为空，按照所绘制的门窗洞口宽加伸入墙内长度 不需要设置过梁的长度，软 件会自动考虑过梁所在的门窗洞口的宽度再加上伸入墙内的长度进行计算 截面宽度 缺省为空，按照过梁所在的墙体厚度进行计算 不需要设置过梁的宽度，软件 会自动考虑过梁所在的墙体的厚度 伸入墙内长度 指过梁长度在门窗洞口宽度基础上再增加的总长度 门窗洞口两侧的长度 总和 保温层空气层厚度 保温层与墙体之间形成空气层，有利于保温 无 屋面 坡度系数 用于计算屋面防水面积时设置的系数 当图纸给出的坡度系数为 2％时， 在此输入数值为 0.02 柱截面宽度 矩形柱某一条边的长度，异形柱取柱截面多边形外接矩形的宽度。
无 截面面积 软件根据所输入的宽度和高度计算出来的截面面积，如果柱子异形柱或参数化柱， 那么该数值为参数化柱或柱截面多边形的面积 周长 软件根据所输入的宽度和高度计算出来的周长，如果柱子异形柱或参数化柱，那么该 数值为参数化柱或柱截面多边形的周长 梁起点顶标高 当绘制一道梁时，会有一个起点和一个终点起点的标高就是点击第一个点时 的高度 新建梁时，该属性值与楼层高度一致，当调整楼层高度时，起点顶标高会随之发生变化 （带括号时） 也就是说，不需要人为的调整起点顶标高 弧线的梁是不能定义为斜梁的当楼层中某个梁的顶标高与其他梁高度不一致时，可以单独在构件属性编辑器中进行调整 而不是在构件管理器中进行调整 终点顶标高 当绘制一道梁时，会有一个起点和一个终点终点的高度就是点击第二个点时 的高度 新建梁时，该属性值与楼层高度一致，当调整楼层高度时，终点顶标高会随之发生变化 （带括号时） 也就是说，不需要人为的调整终点顶标高 楼梯 建筑面积计算 建筑面积计算规则中规定了不同的楼梯会有不同的算法（全部计算、计算一 半） 在计算楼梯的建筑面积时，可用根据实际情况去选择 软件默认是不计算建筑面积 的，因为大部分楼梯是位于建筑物内部，所以在定义属性的时候，可以按照默认的属性值 ——不计算进行设置。
如果选择了计算建筑面积，那么软件就会根据楼梯的实际面积计算 建筑面当按照建筑外墙绘制建筑面积的时候，当前层的建筑面积会加上楼梯的建筑面积， 重复计算 房间吊顶高度 该高度为楼地面至吊顶底面的高度 默认值为（0） ，即房间没有吊顶 墙裙高度 该高度为楼地面至墙裙顶面的高度 该高度包括了踢脚的高度 条形基础 基础高度 条基所有单元合计高度 新建立的条基高度是不允许输入的，该属性值完全是 根据所有条基单元高度之和计算出来的高度 基础宽度 条基单元中最宽的单元 新建立的条基宽度是不允许输入的，该属性值是根据 所有条基单元中最宽的条基单元的数值计算的 条基单元 截面面积 条基单元的截面面积，软件会根据所建立的条基单元或绘制的条基截 面多边形进行计算 不需要人为的输入该数值 满堂基础边上倾斜高度 满基的边为倾斜时，该高度为倾斜部分的高度 无 边上倾斜长度 满基的变为倾斜时，该长度为满基顶部开始倾斜的位置至满基边缘的长度 无 桩 土方体积 根据具体选择的图元或图集确定是否需计算 软件直接给出土方体积 土方工作面宽度 在计算土方构件时，需要设置该属性值当为清单计算规则时，即使输入数值， 也是不会计算工作面的。
工作面宽度可以在使用自动生成土方构件的功能时使用。
