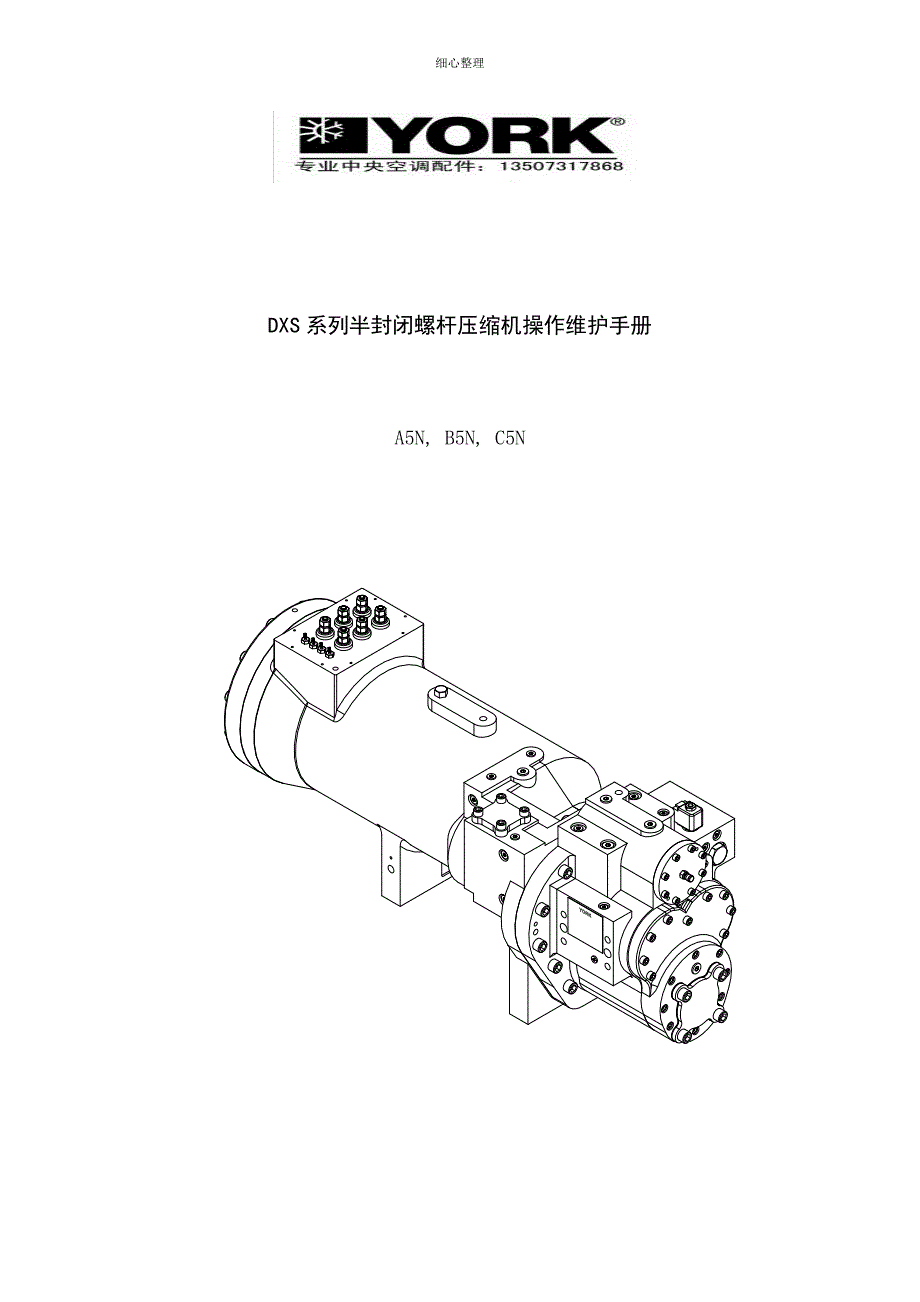

细心整理 DXS系列半封闭螺杆压缩机操作维护手册 A5N, B5N, C5N 目 录1. 总论1．1 概述1．2 压缩机型号1．3 物理参数1．4 电气参数1．5 上紧螺栓扭矩、次序和位置1．6 拆下的零件1．7 吊装压缩机1．8 压缩机油路1．9 能量限制系统2. 压缩机拆卸和安装2．1 概述2．2 操作2．3 断开电源2．4 在修理压缩机前回收制冷剂2．5 修理后抽真空2．6 能量调整电磁阀2．7 容量限制活塞及卸载弹簧2．8 油加热器2．9 油过滤器2．10 进气过滤器2．11 转子座及排气座2．12 螺杆转子2．13 轴承2．14 排气消声器及排气止回钮2．15 电机转子及定子2．16 维护要求3．零件清单1. 总论1．1 概述DXS系列压缩机是一种半封闭喷油双螺杆压缩机约克DXS系列压缩机是为满足制冷和空调要求而设计的，运用R-22或R-407C冷媒的工业用螺杆式压缩机不同螺杆转子直径的压缩机制冷量不同DXS系列压缩机接受了专利技术的新型转子型线，保证了压缩机在不同的工况条件下都具有高效率。
半封闭式的电机干脆安装在阳转子轴上，这种构造紧凑牢靠DXS压缩机接受了连续的容量限制方式：压缩机在最小位置启动，受微处理器限制的容量调整阀通过一连续作用的滑阀在100%~20%的范围内实现无级调整并且，停机时容量调整弹簧能自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动压缩机排气座内安装有油过滤器，润滑油进入压缩机后，经过滤器过滤进入各润滑点及转子腔在压缩机的排气口设置有内置的消声器及止回钮消声器能有效地降低压缩机排气口的噪声源，同时优化气流，以获得最正确性能止回钮能够防止停机时气流反冲使转子倒转当冷媒为R-22时，压缩机运用约克L润滑油当冷媒为R407C时，建议运用约克E油或POE合成润滑油压缩机内各接合处接受O形圈，具有极好的密封性，保证压缩机到达3.1MPa的设计工作压力1．2 压缩机型号每台DXS螺杆压缩机在排气盖的一侧有一黑色铭牌(图11序29)，通过铭牌上的标识可识别压缩机联系工厂定购或更换零件时请供应铭牌上的型号、系列号和零件号 图1 压缩机铭牌DXS 36 L A S A 46/50 E细心整理DXS 约克半封闭双螺杆压缩机型号 36 阳转子直径 45=145.3 36=136.4 24=124.0L 压缩机转子长度 L=长L/D S=短L/DA 设计系列号S 电机供应商 S=2极，A.O. Smith A 电机绕组和直径代码 A=10-1/8”直径×10.75”长度 B=10-1/8”直径×9.5”长度 C=10-1/8”直径×9.0”长度46/50 电压及频率 17=(200-3-60) 28=(230-3-60) 40=(380-3-60) 46/50=(460-3-60) (380/400/415-3-50) 58=(575-3-60)E 经济器 E=运用经济器 N=不运用经济器细心整理1．3 物理参数表1 DXS压缩机物理参数表压缩机代号A5NB5NC5N阳转子公称直径(mm):136.4145.3124.0长径比:1.41.41.4电机转速(rpm):296029602960名义制冷量(rt):789259名义功耗(kw):5970.646吸气口通径(inch):3-5/83-5/82-5/8排气口通径(inch):2-5/82-5/82外形尺寸(mm)1300*460*5001330*470*4901280*450*500重量(kg)585590550*名义制冷量是指在如下的工况条件下的制冷量： 吸气饱和温度5 ˚C 过热度 5.5 ˚C 排气饱和温度 40 ˚C 过冷度 8.3 ˚C 1．4 电气参数表2 A5N，B5N压缩机电机参数约克零件号长度inch频率Hz电压V失效力矩堵转电流A相间电阻Ωy∆024-30469-00210.756020061770822560.021±0.0015024-30469-00323064264220450.026±0.0019024-30469-00438056234310930.080±0.0056024-30469-0054605652808930.116±0.0082024-30469-0065755672247140.180±0.0126024-30469-00510.75503805342678570.116±0.0082024-30469-0054156422949440.116±0.0082表3 C5N压缩机电机参数约克零件号长度inch频率Hz电压V失效力矩堵转电流A相间电阻Ωy∆024-30904-0029.56020049659118660.0252±0.0018024-30904-00323046448115180.0356±0.0025024-30904-0043804572859000.0965±0.0068024-30904-0054604422287190.1448±0.0101024-30904-0065754421825740.2279±0.0160024-30904-0059.5503804192196920.1448±0.0101024-30904-0054155052417610.1448±0.01011．5 上紧螺栓的扭矩和依次在安装压缩机或压缩机零件时，要运用扭矩扳手将全部的螺母和螺栓上紧到相宜的扭矩。
表4列出了压缩机的引荐用扭矩除运用密封胶外全部的螺母和螺栓均应少量涂油拧上螺栓并稍稍加紧，然后运用扭矩扳手把每一个都上紧到相宜的扭矩表4 扭矩表序号安装位置零件描述磅英尺1吸气端盖、转子座排气座接合处内六角螺栓M16x65mm 发黑8.81442电机压盖内六角螺栓M12x45mm发黑8.8583电机接线柱螺母 7/16”-20UNF204电机热敏电阻测温接头 7/16”-20UNF-2A105电机定子销定子锁销466机体放油口插栓 1-7/8”1007闷塞插栓 9/16”188闷塞插栓 3/4”469平安阀平安阀8510油滤盖板充灌阀阀门 7/16”1111闷塞插栓 7/16”1112排气座油限制阀回油旋塞10013油滤盖板内六角螺栓 M 8 x 30mm发黑8.81814排气盖上端内六角螺栓 M 10 x 45mm发黑8.83215排气盖下端内六角螺栓 M 10 x 60mm发黑8.83216电磁阀容量限制电磁阀1017吸气阀(A5N,B5N)内六角螺栓M16x160mm 9218吸气阀(C5N)内六角螺栓M16x140mm 9219排气阀内六角螺栓M12x35mm 5820转子轴排气端(A5N)轴承夹持螺母 16021转子轴排气端(B5N)轴承夹持螺母20022转子轴排气端(C5N)轴承夹持螺母120当拧紧吸排气盖及转子座及排气座螺栓时，应遵照正确的依次，以幸免泄漏并防止对零件或垫圈的损坏。
图2列出了引荐的上紧依次在启动压缩机前建议复测全部外部螺栓的扭矩图2 螺栓上紧秩序1．6 拆下的零件DXS压缩机中接受了O形圈来进展密封在安装O形圈之前应保证O形圈槽，压紧面及O形圈的清洁度，并在O形圈的外表涂上少量Parker油在对压缩机进展修理时，被拆过的O形圈不应接着运用，需更换新的同型号的O形圈DXS压缩机的吸排气阀接受垫圈进展密封，当吸排气阀拆下后，相应的垫圈也须要进展更换压缩机阴阳转子、电机定子和转子以及轴承拆下后应幸免碰伤或摩擦，妥当保存，并应涂上油放置于平安之处在重新安装任一压缩机零件以前，均应使其彻底清洁可以运用相宜的清洗剂对零件进展清洗，然后对零件进展谨慎检查以确保其没有裂纹、缺陷、撞伤、毛刺和变形再涂上油以防止零件生锈和氧化安装前，零件的磨擦面应涂上一层干净的润滑油1．7 压缩机吊装当从机组或工作台位上移走压缩机时，必需接受正确的起吊方法以防止损坏设备或对人员造成损害为防止在起吊压缩机时发生翻倒和打滑，起重机必需具有足够的实力并被恰当放置和锁定应运用经过核准的完好无损的吊索为平安起吊压缩机应确保吊索有足够的强度压缩机起吊螺钉位置如图3所示不要从其他位置起吊压缩机。
压缩机重量见表1 图3 起吊螺钉1．8 压缩机油路系统1.8.1 DXS压缩机油路系统有如下作用：a) 润滑全部轴承b) 向转子腔内喷油c) 供应润滑油压对压缩机容量进展调整1.8.2 润滑油流程如下：润滑油从排气座上的接口进入压缩机，经过油过滤器后，经单向阀分为三路一路进入排气座的轴承孔润滑轴承；另一路进入转子座，对吸气端轴承进展润滑，并喷入转子腔；最终一路经过电磁阀后进入容量限制活塞孔，限制容量限制活塞的位置，实现压缩机在局部负荷下的卸载运行 图4 排气座油路系统图转子座油路润滑油从排气座上的通道进入转子座，在转子座内的通道中，一局部油喷入转子腔，另一局部经节流孔塞喷入吸气端轴承孔，对轴承进展润滑 排气座油路润滑油经过油过滤器后，经过油路单向阀此阀通过排气压力来限制其通断，压缩机起动后，单向阀翻开，润滑油进入各喷油点在排气座上，从单向阀出来的润滑油，一路经节流孔塞后进入排气轴承座对轴承。
