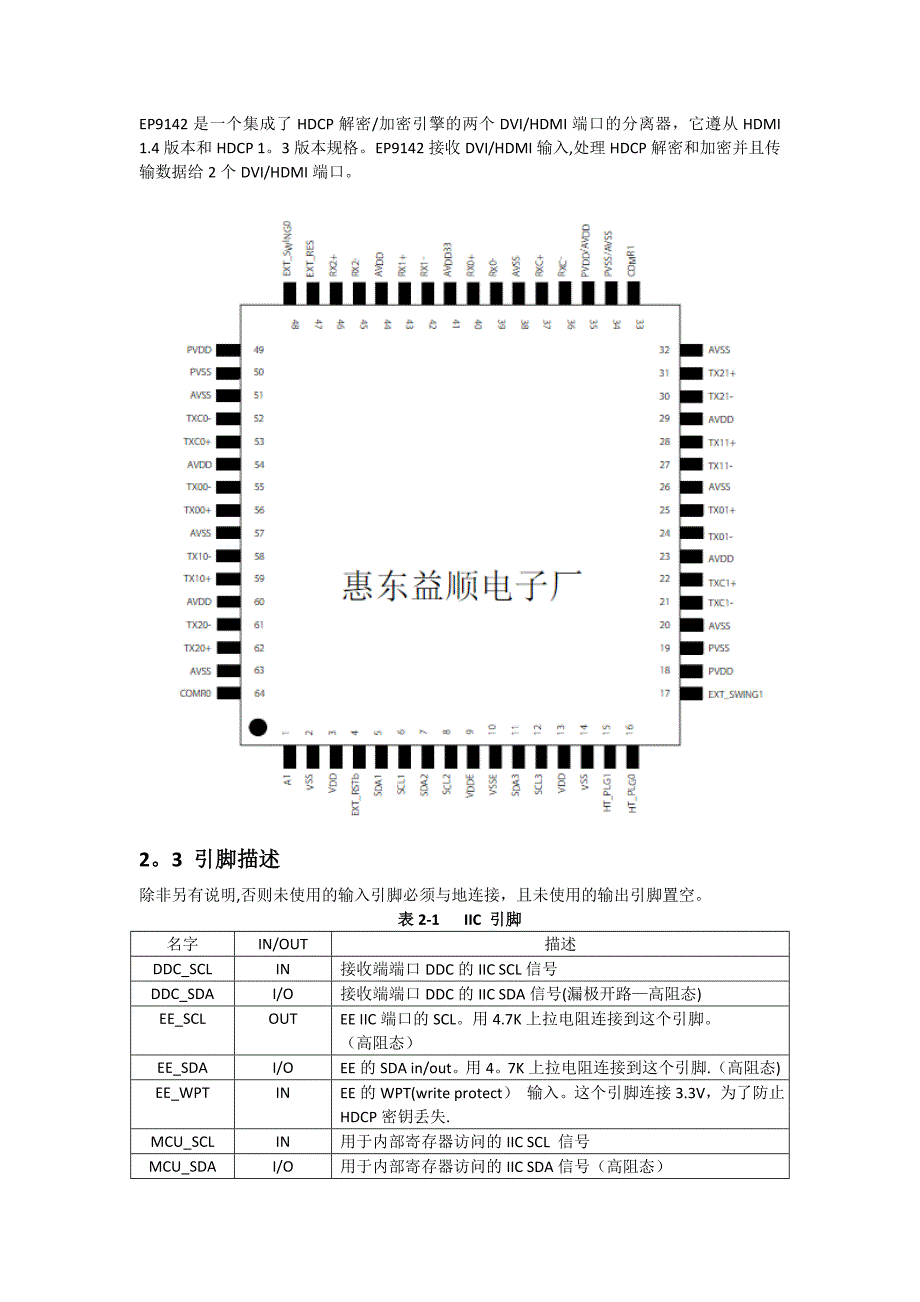

EP9142是一个集成了HDCP解密/加密引擎的两个DVI/HDMI端口的分离器，它遵从HDMI 1.4版本和HDCP 13版本规格EP9142接收DVI/HDMI输入,处理HDCP解密和加密并且传输数据给2个DVI/HDMI端口3 引脚描述除非另有说明,否则未使用的输入引脚必须与地连接，且未使用的输出引脚置空表2-1 IIC 引脚名字IN/OUT描述DDC_SCLIN接收端端口DDC的IIC SCL信号DDC_SDAI/O接收端端口DDC的IIC SDA信号(漏极开路—高阻态)EE_SCLOUTEE IIC端口的SCL用4.7K上拉电阻连接到这个引脚高阻态）EE_SDAI/OEE的SDA in/out7K上拉电阻连接到这个引脚.（高阻态)EE_WPTINEE的WPT(write protect） 输入这个引脚连接3.3V，为了防止HDCP密钥丢失.MCU_SCLIN用于内部寄存器访问的IIC SCL 信号MCU_SDAI/O用于内部寄存器访问的IIC SDA信号（高阻态）A1,A0IN确定MCU IIC端口的最低2位地址表2—2 各种电气开关 引脚名字IN/OUT描述EXT_RSTbIN外部复位（低有效）。
高电平表示正常操作,低电平导致芯片上的所有逻辑都被重置V_OUTOUT从接收机输入端获得的极性校正的垂直同步脉冲（高有效）表2-3 接收器 引脚名字IN/OUT描述RX0—RX0+RX1-RX1+RX2-RX2+模拟接收机端口的微分数据输入对儿RXC—RXC+接收机端口的微分时钟输入对儿EXT_RES模拟DVI/HDMI 外部中断电阻表2—4 发射器 引脚名字IN/OUT描述TX00-TX00+TX10—TX10+TX20—TX20+模拟发射器端口0 的微分数据输出对儿TXC0-TXC0+发射器端口 0 的微分时钟输出对儿HTPLG0IN热插拔输入该引脚用于检测发射机端口0的”热插拔”信号注:此输入仅支持3.3V，且内部没有去抖动电路.EXT_SWING0模拟发射机端口0的电压摆动调整一个电阻应该与这个引脚并连连接到AVDD18这个电阻决定了电压摆动的幅度推荐270Ω.COMR0模拟发射机端口0接下拉电阻连接到公共地端TX01—TX01+TX11-TX11+TX21—TX21+模拟发射机端口 1 的微分数据输出对儿TXC1-TXC1+发射机端口1的微分时钟输出对儿HTPLG1IN热插拔输入。
该引脚用于检测发射机端口1的”热插拔”信号注：此输入仅支持33V，且内部没有去抖动电路EXT_SWING1模拟发射机端口1的电压摆动调整一个电阻应该与这个引脚并连连接到AVDD18这个电阻决定了电压摆动的幅度推荐270ΩCOMR1模拟发射机端口1接下拉电阻连接到公共地端表2-5 电源和地 引脚名字IN/OUT描述VDDEPWR数字电源，33VVSSEGND数字地VDDPWR核心电源,1.8VVSSGND核心地AVDDPWR模拟电源，18VAVSSGND模拟地PVDDPWRPLL的模拟电源，1.8VPVSSGNDPLL的模拟地AVDD33PWRHDMI终端电源(33V)24 电气特性绝对最大条件符号参数MinTypMax单位Vcc333.3V供给电圧-00VVcc1818V供给电圧—0.32.5VVI输入电压—03Vcc+03VVO输出电压—0.3Vcc+0.3VTA环境温度（带功率）-25105℃TSTG存储温度-40125℃PPD封装功率消耗1W 。
