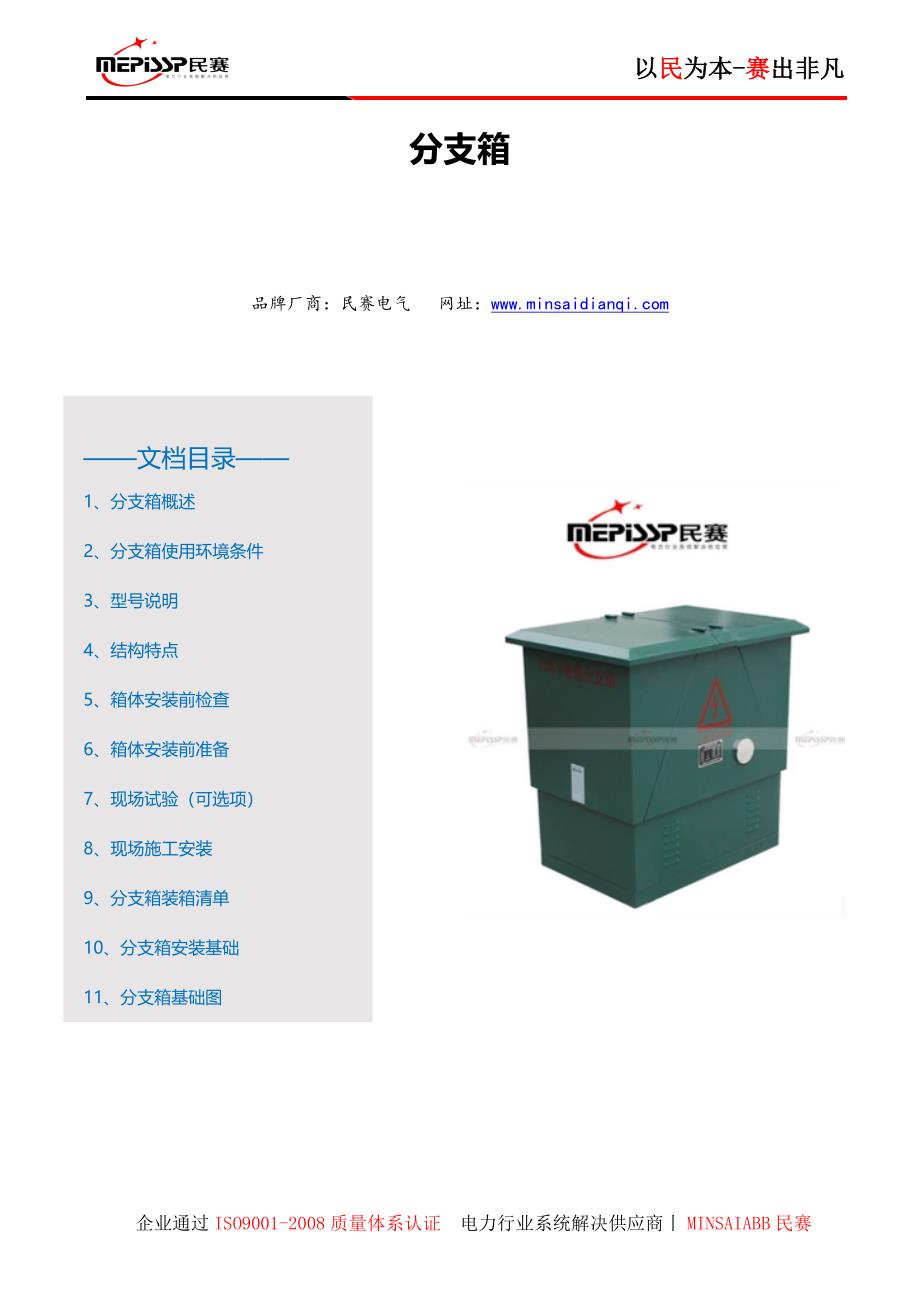

以民为本-赛出非凡分支箱品牌厂商：民赛电气 网址：——文档目录——1、分支箱概述2、分支箱使用环境条件3、型号说明4、结构特点5、 箱体安装前检查6、 箱体安装前准备7、 现场试验（可选项）8、 现场施工安装9、分支箱装箱清单10、分支箱安装基础11、分支箱基础图一、概述12kV户外电缆分支箱广泛应用于10KV、50HZ三相交流输配电系统，是电缆续接和分支的配电设备本产品外壳采用（不锈）钢板静电喷涂制造,防护等级IP33,所有连接部件均为不锈钢体，高度为1000MM一次回路采用全密封硅橡胶复合绝缘，保证在凝露和覆冰时不会影响绝缘，装有可以从外部观察的带电显示装置，便于用户确认运行状态二、使用环境条件本设备安装于室外1、海拨高度 小于1000m2、最大相对温度 90%（25℃）3、周围空气温度最高温度 42℃最低温度 －10℃最大日温度 25℃4、最大风速 34m/s5、覆冰厚度 5mm6、日照 0.1w/m27、污染 Ⅲ级8、地震强度 水平：0.2g 垂直：0.1g带避雷器(A表示)分支数额定最高电压kV户外型防洪型电缆分接箱DF（F）W—12□□三、型号说明四、结构特点电缆分接箱主要是由电缆进线室、母线室及不锈钢基础三部分组成，另外配有电缆支架、箱底板、电缆封套、带电显示器、绝缘子管。
其外型及参考尺寸如下：1、箱体外型2、箱体参考尺寸 尺寸 类别使用空间最大尺寸L（mm）W（mm）H（mm）W1（mm）L1（mm）三分支6006201000700680四分支95062010007001030五分支107062010007001150六分支119062010007001270五、箱体安装前检查箱体安装前，应先打开包装箱，检查箱体外观是否因运输变形受损用小号内六角板手打开箱体两端的小号铝防护罩,用大号内六角板手拧开螺丝即可打开箱盖，检查备品和附件的型号和数量是否和装箱清单一致六、箱体安装前准备根据基础图，在电缆沟上浇铸一个高出地面300mm的水泥地基；同时筑入带4颗M12的螺栓孔的10#槽钢基座（建议用不锈钢螺栓，尺寸参考基础图），预埋在混凝土电缆沟上边缘处，基座应水平，倾斜度不大于5°七、现场试验（可选项）DF(F)W系列分接箱在出厂前已经做过工频耐压试验、主回路接触电阻测试和绝缘电阻测试为检查分接箱在运输过程中有无损坏，安装前应进行工频耐压及绝缘电阻测试注意：工频度验电压高于10KV时，应拆开带电显示器的接地线，并将绝缘套管传感器的引线接地，以防带电显示器烧坏。
主要技术参数额定工作电压 10 KV 额定电流 630A最高工作电压 12 KV 主回路电阻 ≤100μΩ工频耐压（1min） 42 KV 绝缘电阻 ≥10MΩ实验方法：试验时应模拟分接箱的实验运行状态，分相对双通套管进行试验注意以下几点：1、试验前用清洗纸擦净双通上的污秽和插头内\外表面的污秽.2、拆除带电显示器,双通套秘的传感器引线需接地.3、防洪型插头需接地.4、应力锥涂上硅脂膏套入插头以增加爬电距离,因插头表面的半导电层具有导电性能5、堵塞涂上硅脂膏后套入插头内并拧紧6、箱体要可靠接地7、因工频耐压试验对绝缘产品有损害，建议用户测试电压为35kV以下为宜八、现场施工安装1、箱笨用M12的螺钉固定在预先制作的槽钢基座上2、拆下半块箱底板；然后，将接地铜排的一个螺栓与电缆沟内的接地网可靠连接，把电缆从箱体下仓口引入，用电缆支架夹住但不必夹紧（因压线耳时，电缆的上下位置还需调节），根据电缆的尺寸切割电缆封套并套在电缆上一切做好后，进行三分指的处理3、热缩电缆终端处理 把电缆引出箱体一定长度（按实际情况确定长度），进行三分指处理4、硅橡胶插头安装详见插头安装工艺（下图）M16 M12 M16/M125、接地 将铜屏蔽及电缆铠装的地线分别与接地铜排相连，接触面不得有漆、锈、氧化层等。
6、箱体回装 夹紧电缆支架，安上半块箱底板，放下箱盖锁好，分接箱安装完毕九、装箱清单电缆分支线壳体欧式电缆插拔头欧式对接套管带电显示器接地母排暗锁欧式可触摸后接避雷器合格证说明书出厂试验报告十、安装基础安装基础的预制 1.电缆分接箱安装前，用户应预先完成电缆沟或竖井的制作；2.电缆分接箱安装基座应用槽钢焊接并预埋在平整地基上；注：用户在订货时，须向厂家索取经确认电缆分接箱基础图十一、基础图企业通过ISO9001-2008质量体系认证 电力行业系统解决供应商丨MINSAIABB民赛。
