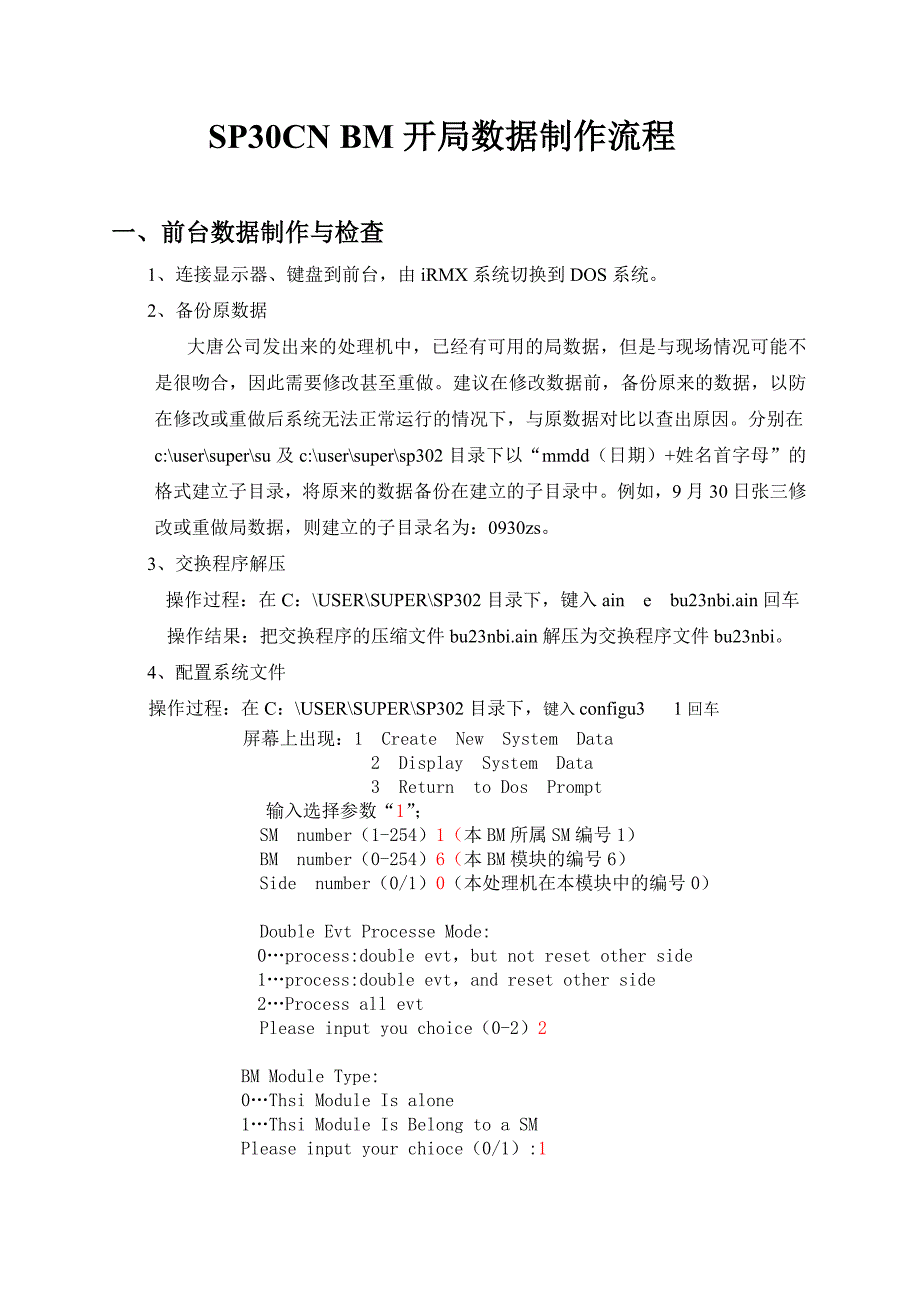

SP30CN BM开局数据制作流程一、前台数据制作与检查1、 连接显示器、键盘到前台，由iRMX系统切换到DOS系统2、 备份原数据大唐公司发出来的处理机中，已经有可用的局数据，但是与现场情况可能不是很吻合，因此需要修改甚至重做建议在修改数据前，备份原来的数据，以防在修改或重做后系统无法正常运行的情况下，与原数据对比以查出原因分别在c:\user\super\su及c:\user\super\sp302目录下以“mmdd（日期）+姓名首字母”的格式建立子目录，将原来的数据备份在建立的子目录中例如，9月30日张三修改或重做局数据，则建立的子目录名为：0930zs3、交换程序解压操作过程：在C：\USER\SUPER\SP302目录下，键入ain e bu23nbi.ain回车操作结果：把交换程序的压缩文件bu23nbi.ain解压为交换程序文件bu23nbi4、配置系统文件操作过程：在C：\USER\SUPER\SP302目录下，键入configu3 1回车 屏幕上出现：1 Create New System Data 2 Display System Data 3 Return to Dos Prompt 输入选择参数“1”；SM number（1-254）1（本BM所属SM编号1）BM number（0-254）6（本BM模块的编号6）Side number（0/1）0（本处理机在本模块中的编号0）Double Evt Processe Mode:0…process:double evt，but not reset other side 1…process:double evt，and reset other side 2…Process all evt Please input you choice（0-2）2 BM Module Type: 0…Thsi Module Is alone 1…Thsi Module Is Belong to a SM Please input your chioce（0/1）:1charge location 0…Local net 1…remote sm Please input your choice（0-1）:0（本模块进行计费处理）Service Database Location 0…local net 1…remote sm Please input your choice（0-1）:1（业务数据库在远端SM模块）Call Centrex database location 0…local net 1…remote sm Please input your choice（0-1）: 1（呼叫中心数据库安装在远端SM）SM number of service database（1-254）1BM number of service database（0-254）0SM number of Call Centrex database（1-254）1BM number of Call Centrex database（0-254）0Local net starting IP address: the format is xxx.xxx.xxx.yyyxxx is a number of range from 1 to 254 in decimalyyy is a number of range from 1 to 240 in decimalPlease input your selection: 200.200.200.1回到初始时的菜单，输入“3”返回DOS提示符，系统数据配置完成。
操作结果：生成文件：config.dat、hostcnfg.cf位于c:\user\super\sp302目录下）5、做NO．7二层数据文件 操作过程：编辑c:\user\super\su目录下的ofd*.dat（*=0~8）文件（1）ofd0.dat: 2 8 9（2）ofd1.dat: 1 255 255 255 2 255 255 255 （3）ofd2.dat: 2 2 2 2 2 2 2 2 （4）ofd3.dat: 0（5）ofd4.dat: 0 255 255 255 1 255 255 255（6）ofd5.dat: 1 1 15 255 0 0 0 0 1 0（7）ofd6.dat: 0 1 0 （8）ofd7.dat:1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 （9）ofd8.dat: 0操作结果：生成NO．7二层数据文件ofd*.dat（*=0~8）6、做NO．7三层数据文件 操作过程：编辑c:\user\super\sp302目录的mpt3.f文件1 67 36 92 bm6 0 6 1 12 sm 0 0 1 1 3 sm 1 0 2 1 1 0 05 4 bm6 1 0 1 1 16 0操作结果：生成NO．7三层数据文件mpt3.f7、做R系统引导文件 操作过程：编辑c:\ rtermc.fil文件 （交换程序文件名bu23nbi） super /tormxaf sp302ss bu23nbi c 5 8 1gy操作结果：生成系统配置文件rtermc.fil8、重启处理机9、做NO．7信令软件自环， 操作过程：（1）修改c:\user\super\su目录下的ofd5.dat文件， ofd5.dat: 1 1 00 000 0 0 0 0 1 0（2） 重启处理机。
3）观察处理机框HSI板信令链路自环情况操作结果：作软件自环，检查NO．7数据设置是否正确10、恢复NO．7数据，重启处理机操作过程：（1）修改c:\user\super\su目录下的ofd5.dat文件， ofd5.dat: 1 1 15 255 0 0 0 0 1 0 （2）重启处理机 操作结果：恢复NO．7数据二、硬件数据设置1、 修改逻辑框-物理框对照表操作过程：根据CPUI板位定义物理框号，修改逻辑框-物理框对照表 命令位置：电路板管理＼修改逻辑框－物理框对照表 操作结果：生成逻辑框-物理框对照表2、 增加各种电路板 BM出厂前已经对硬件数据进行配置,调整数据时HW分配必须与硬件跳线一致（1） 增加网板（NT） 命令位置：电路板管理＼增加电路板＼增加NT板操作结果：在在处理机框6、7板位增加网板（2） 增加音板（SIG-TONE） 命令位置：电路板管理＼增加电路板＼增加TONE板操作结果：在6-19板、7-21板增加音板，分配HW10（3） 增加双音频收发板（DTMF） 命令位置：电路板管理＼增加电路板＼增加DTMF板操作结果：在6-18、7-20板增加双音频收发板（DTMF） ，分配HW8（4） 增加CLD板（SIG-CID） 命令位置：电路板管理＼增加电路板＼增加CLD板操作结果：在7-19板增加显号板（SIG-CID），分配HW8（5） 增加测试板（TET） 命令位置：电路板管理＼增加电路板＼增加TET板操作结果：在6-20板增加测试板（TET），分配HW8（6） 增加用户板（SLC） 命令位置：电路板管理＼增加电路板＼增加SLC板操作结果：在1—5框、9框的02---21板，06框02—07板增加用户板1---4框的2---11板分配HW2，12---21板分配HW35框、9框的2---11板分配HW6，12---21板分配HW76框只有部分板位是SLC板，其余是公用设备，分配HW93、 显示增加的板子是否安装，若未安装检查硬件及HW分配。
命令位置：电路板管理＼显示电路板配置4、 局数据存盘 命令位置：数据保护＼数据存盘＼存局数据到硬盘三、用户数据设置1、 设置本地长途区号命令位置：本局编号计划＼设置本地长途区号操作结果：设置本地长途区号05162、 增加本局号码字冠命令位置：本局编号计划＼本局号码设置＼增加本局号码字冠操作结果：增加本局号码字冠89027、89028、890293、 设置本信令点编码命令位置：本局编号计划＼本局信令点编码＼设置本信令点编码此数据必须设置，并与mtp3.f文件中相应数据保持一致，否则会导致链路正常而话路不通SM所辖BM只需设置内部信令点编码操作结果：设置内部信令点编码主、分、点为 1 6 04、 分配用户号码，本局拨打测试命令位置：用户数据管理＼号码管理＼分配号码＼连续分配用户号码操作结果：把89027XXX、89028XXX 、89029XXX分配到用户信道，每板分配24个号码5、 修改用户开通标志 命令位置：用户数据管理＼用户属性和业务管理＼修改用户属性数据＼集中修改用户开通标志四、路由、局向和中继电路数据1、设置VDT数据命令位置：VDT数据管理＼设置VDT数据VDT0---7顺序占用BM侧2K HW资源的8M HW16～HW23，“物理连接方式”选择“直连交换网”。
2、 路由和中继数据制作（1） 给路由增加中继电路群命令位置：局向-路由-中继电路管理＼路由数据管理＼增加路由数据＼给路由增加中继电路群操作结果：给路由SM1增加中继电路群1，中继群设置成计费（为BM向SM传送计费数据用）（2）给中继电路群增加中继电路命令位置：局向-路由-中继电路管理＼路由数据管理＼增加路由数据＼给中继电路群增加中继电路＼以VDT为单位增加a、 以VDT_PCM_TS为单位增加 中继群号 VDT编号 PCM号 TS号 连续个数1 0 0 2 29（TS31作测试通道）1 4 0 2 30b、 以VDT_PCM为单位增加 中继群号 VDT编号 PCM号 连续个数1 0 1 31 4 1 3c、 以VDT为单位增加中继群号 VDT编号 1 1 2 3 5 6 7（3）修改VDT逻辑PCM号命令位置：局向-路由-中继电路管理＼路由数据管理＼修改路由数据＼显示修改VDT逻辑PCM号由于VDT号为0---7连续，逻辑PCM号系统自动排序。
3、局向数据制作命令位置：局向-路由-中继电路管理＼局向数据管理＼增加局向并分配路由五、N O7信令链路后台数据制作1、 设置NO7信令链路命令位置：No.7信令链路。
