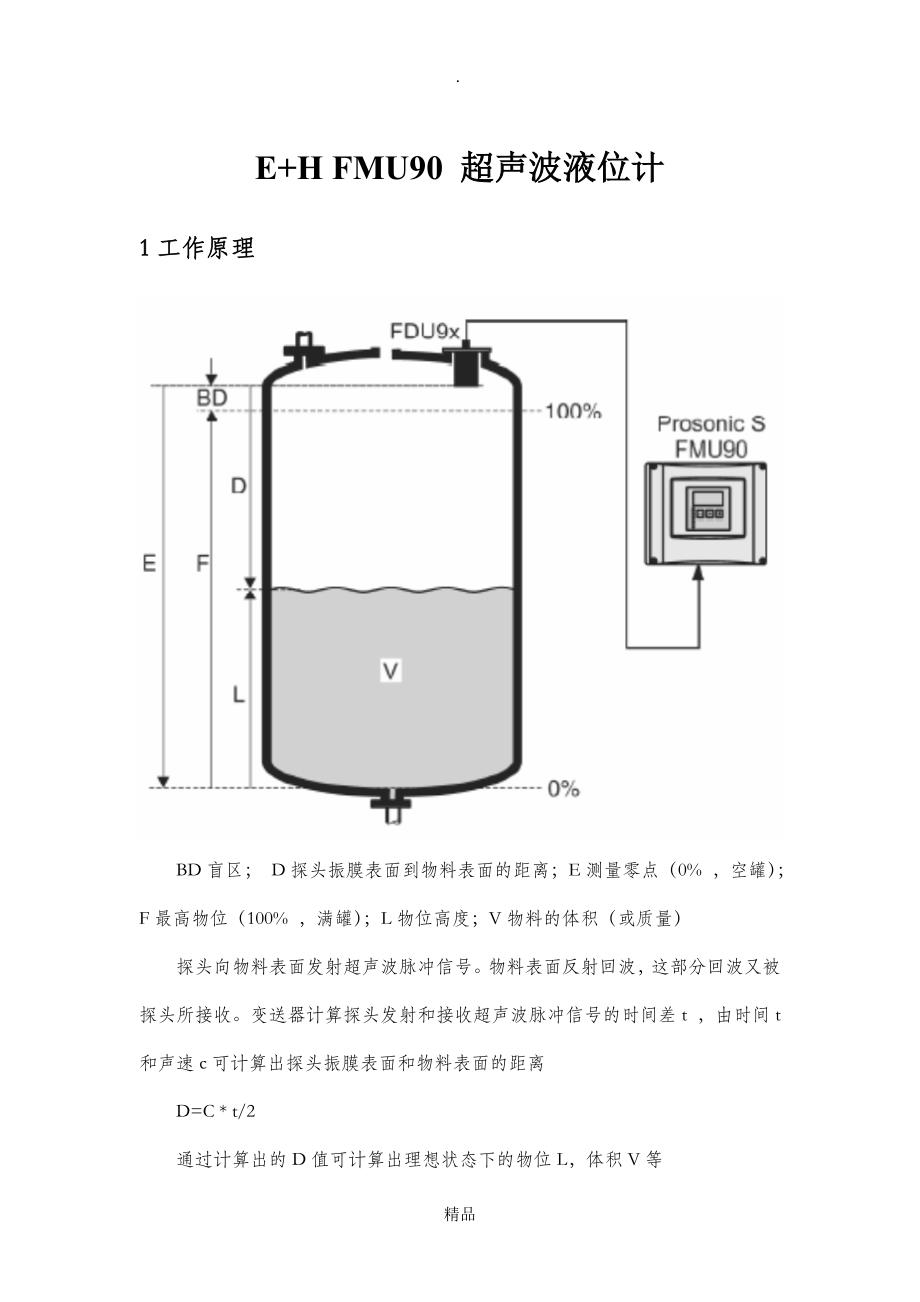

E+H FMU90 超声波液位计1工作原理BD盲区； D探头振膜表面到物料表面的距离；E测量零点（0% ，空罐）；F最高物位（100% ，满罐）；L物位高度；V物料的体积（或质量）探头向物料表面发射超声波脉冲信号物料表面反射回波，这部分回波又被探头所接收变送器计算探头发射和接收超声波脉冲信号的时间差t ，由时间t和声速c可计算出探头振膜表面和物料表面的距离D=C * t/2通过计算出的D值可计算出理想状态下的物位L，体积V等精品.2 通过HART通讯连接375手抄器在标准型号中，HART信号是加载于第一输出电流之上的系统采用HART通讯，电路中必须要有250Ω的通讯电阻3 参数设置（1）探头选择Menu→基本设定→探头选择①输入：分配传感器通道 •无传感器 •传感器1•传感器2，只适用于2通道②传感器选择，选择传感器型号 如果你不知道传感器型号请选择"自动"，仪表将自动检测传感器型号精品.（2）应用参数Menu→基本设定→应用参数①选择罐形状 •拱顶罐 •水平卧罐 •旁通管•导波管•无顶•球罐•平顶罐②介质特性 •液体•糊状物 精品.•固体颗粒<4mm•固体颗粒>4mm•未知③选择过程条件 •标准液体 •平静液面 •波动液面 •带搅拌器 •快速变化 •标准固体 •固体粉料 •皮带 •测试：无滤波（3）标定①空标定Menu→基本设定→输入空罐高度，超声波探头表面到罐底距离②满标定Menu→基本设定→输入上料最大高度，此值也是20mA对应值（4）物体单位Menu→基本设定→物体单位m、mm、ft、inch、％（5）输出设置精品.Menu→输出∕计算→电流输出1→扩展标定→调整20mA电流值•4-20mA•0-20mA•固定电流4 状态指示灯 （1）绿色：正常测量模式，无任何报警。
（2）红灯闪烁：警告 一个故障被检测，但是测量仍然连续，测量数值的可靠性不再被保证 （3）红灯常亮：报警 一个故障被检测，测量中断4）不亮：无电源5 常见故障代码（1）A 01 651：第一通道液位进入安全距离之内太靠近探头 解决方法：检查是否是液位太高引起的，如果是则需要降低液位，如果不是则需要复位后重新标定2）W 01 682：第1通道输出电流超范围 解决方法：检查基本设定参数，进行基本标定3）A 01 231：第1通道传感器错误 解决方法：检查接线，必要时更换HF模块或电路板如有侵权请联系告知删除，感谢你们的配合！精品。
