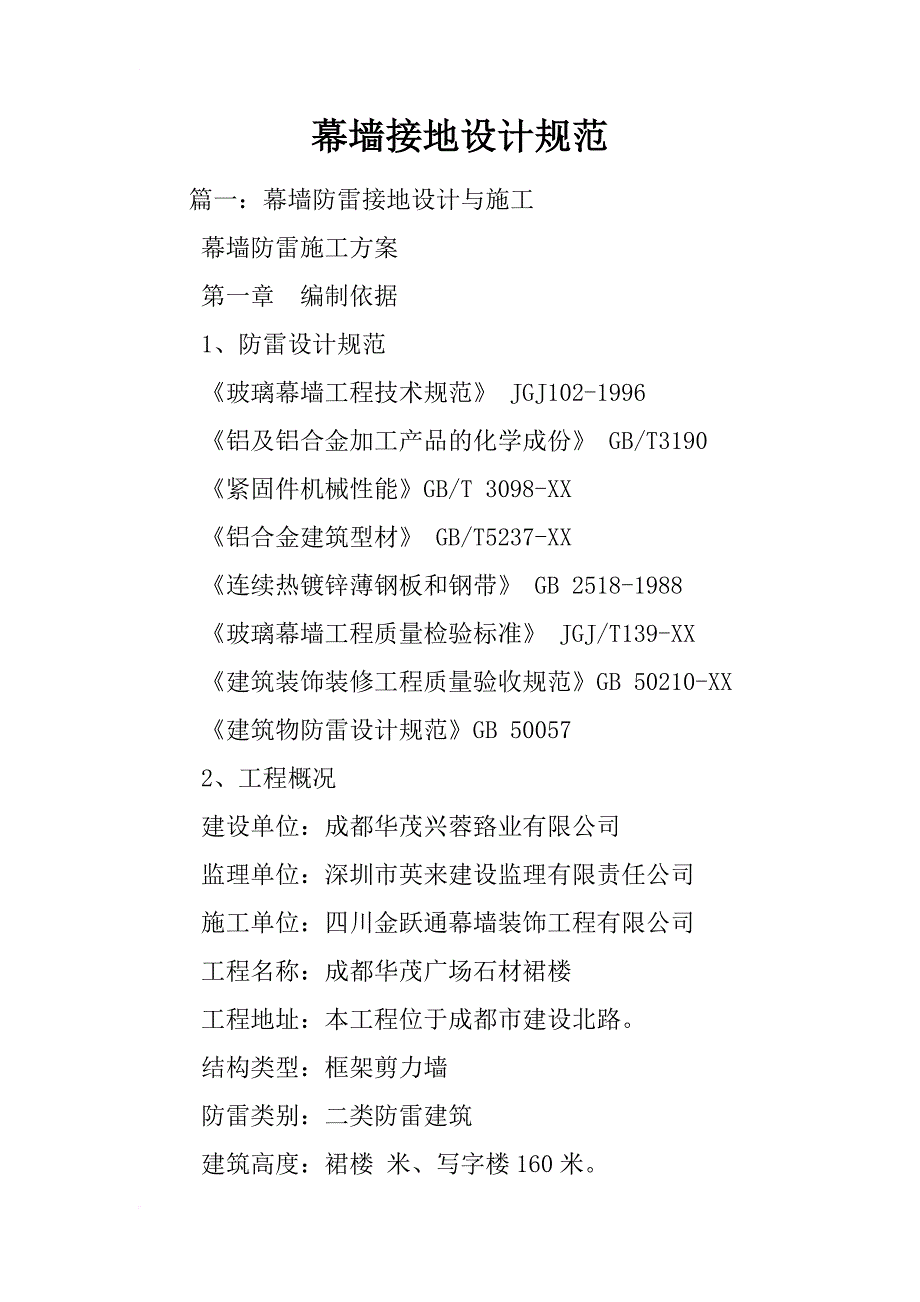

幕墙接地设计规范幕墙接地设计规范篇一：幕墙防雷接地设计与施工幕墙防雷施工方案 第一章 编制依据 1、防雷设计规范 《玻璃幕墙工程技术规范》 JGJ102-1996 《铝及铝合金加工产品的化学成份》 GB/T3190 《紧固件机械性能》GB/T 3098-XX 《铝合金建筑型材》 GB/T5237-XX 《连续热镀锌薄钢板和钢带》 GB 2518-1988 《玻璃幕墙工程质量检验标准》 JGJ/T139-XX 《建筑装饰装修工程质量验收规范》GB 50210-XX 《建筑物防雷设计规范》GB 50057 2、工程概况 建设单位：成都华茂兴蓉臵业有限公司 监理单位：深圳市英来建设监理有限责任公司 施工单位：四川金跃通幕墙装饰工程有限公司 工程名称：成都华茂广场石材裙楼 工程地址：本工程位于成都市建设北路 结构类型：框架剪力墙 防雷类别：二类防雷建筑 建筑高度：裙楼 米、写字楼 160 米 第二章 说 明 第一节 玻璃幕墙 1 水平方向:用直径为 12mm 镀锌圆钢将铝合金立柱通过柔性导电铜索与均压环连接,用直径为 12mm 镀锌圆钢将均压环与主体结构引下线的接头处可靠连接,连时采用对面焊接,圆钢搭接长度 L≥100mm,焊缝高 h/f≥6mm,焊接后表面二道防锈漆处理；2 垂直方向:铝合金上下立柱之间采用一根截面积为25mm2/的导电铜索导通,导线与立柱的接触面积不小于150mm2/； 第二节 石材幕墙 石材幕墙框架结构为全立柱钢结构，所以与均压环连接方式为：均压环环绕立柱钢通 3 个面并上下双面焊接，焊接长度不小于 100mm；楼层间上下钢立柱伸缩缝位臵采用“Ω”型 40*4 的镀锌扁铁将上下两根钢立柱连接，连接方式为：两端不小于 100mm 焊接长度的双面焊接，从而有效的避免了使用铜制质导线而产生不同材料间的电解腐蚀导致防雷通路过早瘫痪的问题 第三章 主要材料说明 1 防雷连接线：Φ12 镀锌圆钢，40*4 镀锌扁钢 2 电焊条：采用 E43XXG 型 优质焊条，凡在工地上的电焊条要存放于干燥处， 3 注意防潮。
4 跨接线：铜编织线 16*200，固定环涮锡处理 5 自攻自钻钉：*19 第四章 工艺流程 熟悉了解图纸要求→在施工现场找准接入预埋区域→每隔二层将埋件通过圆钢将埋件串联后与主体防雷引下线连接（按洽商）→顶层与屋面均压环连接 →每根主龙骨跨接第五章 所需工器具及人员 1 器具：电焊机一台、卷尺、电钻，自攻钻； 2 人员：2-3 人 （其中电焊工至少 1 人） 第六章 作业时间 分两个阶段： 第一阶段，埋件施工时将接入区域的层埋件通过圆钢串联并与主体引下线连接 第二阶段：幕墙自身防雷体体引下跨接接通 第七章 施工操作及要求 第一节 熟悉图纸： 安装作业人员在接到图纸后，先要对图纸进行熟悉了解：操作人员掌握专业操作知识； 第二节 现场操作及要求： 1 裙楼东立面、北立面、西立面：一楼和二楼为玻璃幕墙，在一楼使用 Φ12 镀锌圆钢将幕墙埋件串联并接入主体结构避雷接入点形成一圈均压环；三楼四楼为石材幕墙，在四楼女儿墙处使用 Φ12 镀锌圆钢将幕墙埋件串联并接入主体结构避雷接入点形成一圈均压环；五楼六楼为玻璃幕墙，在五楼使用 Φ12 镀锌圆钢将幕墙埋件串联并接入主体结构避雷接入点形成一圈均压环。
2 塔楼写字楼每两层使用 Φ12 镀锌圆钢将幕墙埋件串联并接入主体结构避雷接入点形成一圈均压环 3 连接采用焊方式，手工焊，单面焊，焊缝长度为不小 100mm，双面焊缝长度 不小于 60mm焊缝宽度为 6mm4 避雷接入点需要总包安装班组提供，每 10 米需要提供 1 个有效接入点 5 Φ12 镀锌圆钢搭接焊，焊缝长度单面焊 100mm，双面焊 60 mm焊接质量符合钢筋焊接及验收规程（JGJ18-XX） 6 保证焊接有效牢固，且均与主体引下线接通 7 所有焊缝处均作防腐，刷两道防锈漆 8 龙骨的跨接使用 16*200 铜编织线，在龙骨伸缩缝跨接（见右图） ，连接间距 110mm，允许偏差±15mm使用两个*19 自攻自钻螺钉（垫圈与螺体一体式）固定，固定片龙骨表面除去表面喷涂层，使垫圈压紧编织线与龙骨，使其有效接触 第三节 现场操作节点图 第八章 管理要领： 1、准确(转 载 于: 小 龙文 档 网:幕墙接地设计规范)领会图纸的内容与设计意图 2、原材料，半成品的质量控制及存放现场管理； 3、找准接入的位臵及相邻点的主体接地线（由土建电气专业配合） ， 4、保证焊接质量和压接固定质量。
第九章 安全、防护： 1、工地施工人员必须佩戴安全帽、安全带、不准赤搏、穿拖鞋、滑底鞋进入工地； 2、必须按施工规范进行施工，注意安全用电； 3、使用电焊机时注意防火； 4、注意施工现场的清洁卫生，自觉维护环境卫生； 5、保证材料及半成品的安全；第十章 质量评定、资料整理： 预埋铁件和防雷属于隐蔽工程施工，故其质量验收必须按隐蔽工程验收有关 规定进行主要有以下几个方面： 1、验收定位是否准确； 2、是否固定、牢固； 3、焊接是否符合要求； 4、对其他工程是否造成影响； 5、所用材料是否合格； 6、资料是否已整理齐全； 资料整理：应随工程施工进度随时整理，自检验收完后请甲方、总包方及监理单位派代表验收，签字； 要求： 1、隐蔽验收的范围是全部工程； 2、内容应包括：半成品、材料质量、安装质量； 3、必须标明日期、施工人员、质量员； 4、明确标明施工层、施工段、轴线位臵； 5、隐蔽验收记录完善，保存完整 篇二：幕墙防雷措施及要求摘 要：文章主要介绍建筑物玻璃幕墙防雷接地的一些技术措施，确保建筑物玻璃幕墙不受雷击，并介绍施工经验 关键词：玻璃幕墙 雷电流 屏蔽效应 接闪器 均压环 接地 随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。
但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明也不十分具体，从而给从事具体施工的技术人员准确把握质量安全技术要求带来一定的难度 1.雷电对玻璃幕墙高层建筑的危害 众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程雷电击中建筑物时，通常会产生电效应、热效应和机械力雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击 高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，不能直接起到接闪和防雷作用，闪电对建筑的雷击往往变成闪电对玻璃幕墙的雷击同时高层建筑玻璃幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是静电感应电压，对人和设备产生危害。
高层建筑幕墙通常超过 50m， 超高层幕墙超过100m，如果强大的雷电流全程通过幕墙构件时，由于持续时间极短，只有几十微秒，则每米的电位差可达万伏以上，高达 100m 的幕墙，在通过雷电流时可达百万伏的电位差，将会和周围的金属体之间产生反击放电和电磁感应 2.高层建筑玻璃幕墙防雷措施 通常建筑物的防雷装置有三部分：接闪器、引下线和接地装置在玻璃幕墙的防雷设计中，应充分利用建筑物的这些装置，将幕墙竖向龙骨、横向龙骨和建筑物防雷网接通，连成一个防雷整体，把玻璃幕墙获得的巨大雷电能量，通过建筑物的接地系统，迅速地输送到地下，保护玻璃幕墙和建筑物免遭雷电破坏的作用 高层建筑玻璃幕墙的顶部的女儿墙的盖板，是人为地设立的良好导体，它沿建筑物女儿墙的顶部分布，其电场强度很大雷电先驱很自然地被吸引过来，是雷击率最大的部位作为防止雷击的直击措施，可将盖板设计成直接接受雷击的装置，起到引雷作用的接闪器其作用在于接受雷电流，同时又安全地把雷电流与建筑物防雷网接通，并导通入地达到避雷作用 高层建筑幕玻璃墙顶部的接闪器，不能防止电流的侧面横向发展绕击作用目前防止侧击雷的常见做法是在 30m以上的高层建筑玻璃幕墙部位，每三层设置一圈均压环，并和建筑物防雷网及玻璃幕墙自身的防雷体系接通。
3.高层建筑玻璃幕墙的防雷接地要求及施工方法 根据有关防雷接地的技术资料并结合以往竣工工程的经验，我们认为玻璃幕墙防雷必须在以下几个重要方面满足要求： 玻璃幕墙的防雷设计应符合现行国家标准《建筑物防雷设计规范》 （GB500057－ 94）的有关规定 引下线截面应符合要求玻璃幕墙竖向主龙骨应视为引下线，竖向主龙骨的跨接用扁钢制品时截面必须达到 100mm2 满足机械强度的要求 除焊接方式以外，采用压接方式其金属材料厚度应达到 4mm 采用焊接方式要满足施工规范的要求 圆钢搭接长度为其直径的 6 倍，且双面施焊；扁钢搭接长度为其宽度的 2 倍，且三面施焊；焊接处做防腐处理不同金属压接，要做防电化腐蚀处理如：钢与铝连接时，钢要镀锡；或在钢、铝之间加不锈钢垫片 施工完成后，要有权威检测机构进行检测，必须达到设计和规范要求的接地电阻值 某大厦玻璃幕墙防雷接地的作法 该大厦地上 22 层，高 80 米，外墙使用大面积花岗岩挂板、玻璃幕墙及复合铝板下面说明其玻璃幕墙防雷接地具体作法： 从六层开始，九层、十二层、十五层直至二十二层，每三层在建筑物四周结构楼板表面敷设一根 40×4 镀锌扁钢，并与建筑物四周防雷引下线的引出钢筋（Φ12）焊接，焊接长度为圆钢直径的 6 倍，双面施焊、焊接处刷两道防锈漆（以后焊接处均刷两道防锈漆） ，从而形成一道均压环。
为使玻璃幕墙竖向铝合金主龙骨保持接地的贯通，用 40×4镀锌扁钢一端与均压环焊接，焊接长度应为其宽度的 2 倍，并三面施焊，另一端用两个 M8 不锈钢对穿螺栓与竖向主龙骨进行压接，为防止镀锌扁钢与铝合金的电化学腐蚀，在其间加垫 1mm 厚不锈钢垫片，并加不锈钢平垫和弹簧垫 所有竖向主龙骨的连接处采用 40×4 铝合金制成的可伸缩的“欧姆弯”进行压接，连接处上下各用两个 M8 不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫 设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处，通过 40×4 铝角码两端各用两个 M6 不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫 幕墙顶部女儿墙的盖板是起到引雷作用的接闪器用φ12 镀锌圆钢沿女儿墙周圈安装，并与主体结构防雷引下线焊接在盖板内侧安装 40×4×4 镀锌角钢，每块铝板安装两段角钢（每段长 300mm） ，两段之间用 φ12 镀锌圆钢焊接连通并用 φ12 镀锌圆钢一端与女儿墙顶 φ12 镀锌圆钢焊接，另一端与角钢焊接每段角钢与铝板之间用四个M6×20 不锈钢自攻螺丝压接（角钢与铝板之间加垫 1mm 厚不锈钢垫片） ，并加不锈钢平垫和弹簧垫 总之，幕墙结构应自上而下与建筑物结构的防雷装置可靠连接。
当幕墙与屋面女儿墙平齐时，其所有金属主构架必须与避雷带（网）进行可靠连接，还必须与高层建筑的均压环进行可靠连接，在幕墙底部亦应与防雷装置连接4.结语 通过实施上述的技术质量安全措施，使玻璃幕墙与大厦的防雷系统成为一个整体，较好地完成了玻璃幕墙防雷系统的全部工作后经实地检测，在大厦设置的测试点实测，接地电阻值均在～Ω 之间，完全满足设计（R≤1Ω）及规范要求 作者 宣根 来源：[]机电之家·机电行业电子商务平台！ 篇三：幕墙避雷标准图说明幕墙防雷标准图集说明 一．幕墙防雷标准图集说明 本幕墙防雷标准图集由幕墙的防雷节点图（包括框架幕墙铝竖框避雷节点、框架幕墙钢竖。
