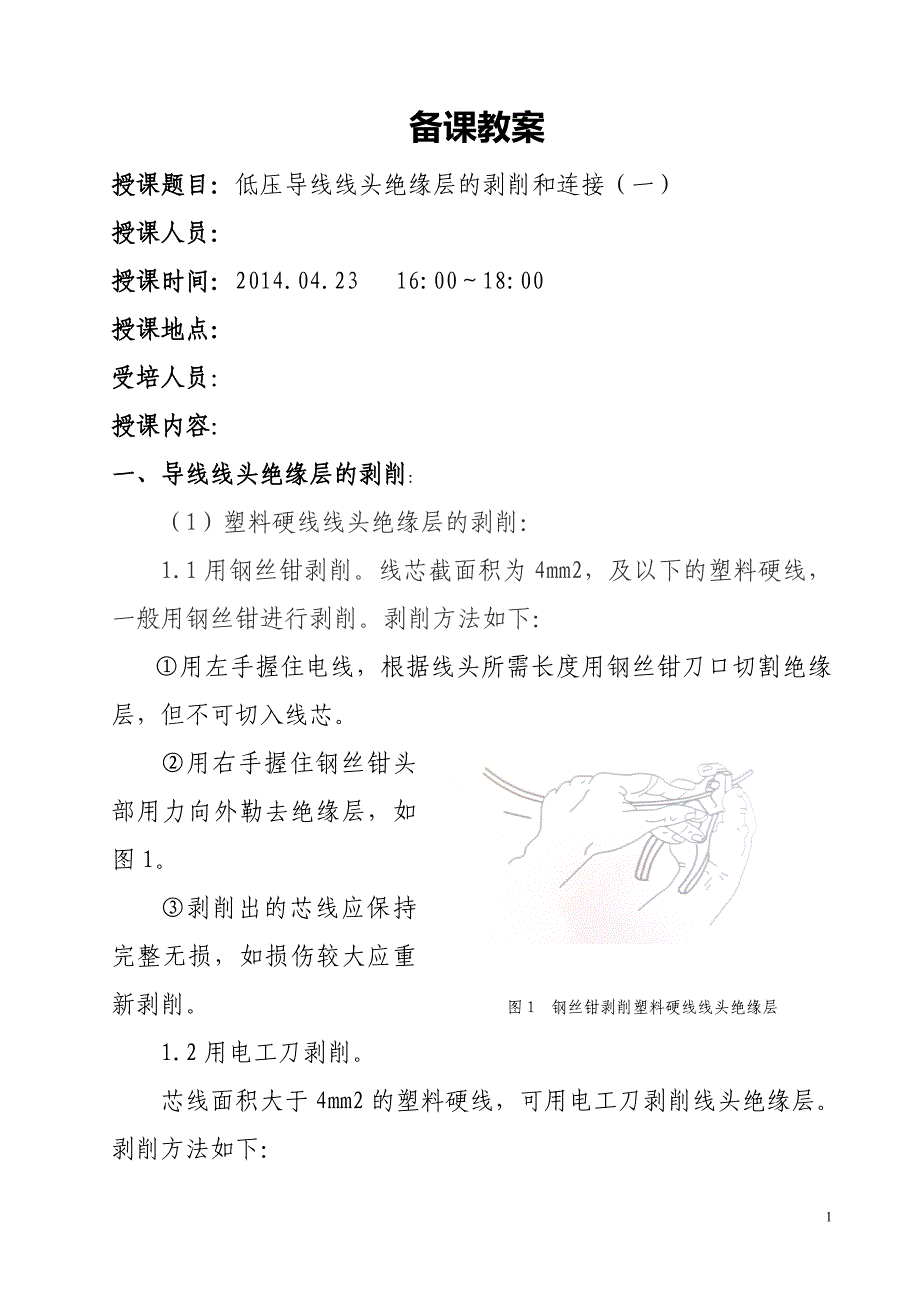

备课教案 授课题目：低压导线线头绝缘层的剥削和连接（一）授课人员： 授课时间：2014.04.23 16:00～18:00授课地点： 受培人员： 授课内容：一、导线线头绝缘层的剥削：（1）塑料硬线线头绝缘层的剥削：1.1用钢丝钳剥削线芯截面积为4mm2，及以下的塑料硬线，一般用钢丝钳进行剥削剥削方法如下：①用左手握住电线，根据线头所需长度用钢丝钳刀口切割绝缘层，但不可切入线芯②用右手握住钢丝钳头部用力向外勒去绝缘层，如图1③剥削出的芯线应保持完整无损，如损伤较大应重新剥削 图1 钢丝钳剥削塑料硬线线头绝缘层1.2用电工刀剥削 芯线面积大于4mm2的塑料硬线，可用电工刀剥削线头绝缘层剥削方法如下：①根据所需长度用电工刀以45度倾斜角切入塑料绝缘层，如图2.②接着刀面与芯线保持25度左右，用力向线段推削，不可切入芯线，削去上面一层绝缘③将下面一层绝缘层向后扳翻，最后用电工刀齐根切去图2 电工刀剥削塑料硬线线头绝缘层a.刀以45度倾斜切入 b.刀以25度倾斜推销 c.翻下绝缘层（2）塑料软线线头绝缘层的剥削：塑料软线绝缘层只能用剥线钳或钢丝钳剥削，不可用电工刀剥削。
用钢丝钳剥削绝缘层的方法如图3图3 钢丝钳剥削塑料软线线头绝缘层a轻切绝缘层，b剥离芯线2.1用左手拇、食两指先捏住线头，按连接所需长度，用钳头刀口轻切绝缘层，轻切时不可用力过大，只要切坡绝缘层即可，因软线每股芯线较细，极易被切断2.2迅速移动握位，从柄部移至头部，在移动过程中不可松动已切破绝缘层的钳头同时，左手食指应绕上一圈导线，然后握拳捏导线，再两手反向同时用力，右手抽左手勒，即可把端部绝缘层剥离，剥离绝缘层时右手用力要大于左手3）塑料护套线线头绝缘层的剥削：塑料护套线绝缘层必须用电工刀来剥削，如图4剥削方法如下：3.1按所需长度用电工刀刀尖对准护套线缝隙，划开护套层3.2向后扳翻护套层，用刀齐根切去3.3在距离护套层10mm处，用电工刀以45度倾斜切入绝缘层，剥削方法同塑料硬线图4 塑料护套线头绝缘层的剥削a 用电工刀刀尖在所需长度界限上 b 剖开已划破的护套层c 扳翻护套层用刀齐根切去 d 距护套层10mm处剖削线头绝缘层（4）橡套软线线头绝缘层的剥削橡套软线俗称橡皮软线因为它的护套层程圆形，不能按塑料护套线的方法来剥削其剥削方法如图5：图5 橡套软线线头绝缘层的剥削1-护套层 2-芯线 3-加强麻线4.1用电工刀从橡皮软线端头任意两芯线缝隙中割破部分橡皮护套层。
4.2把已分成两半的橡皮护套层反向反拉，撕开护套层当撕拉难度难以破开护套层时，再用电工刀补割，直到所需长度为止4.3扳翻已被隔开的橡皮护套层，在根部分别切段4.4由于这种橡皮软线一般均作为电源引线，受外界的拉力作用较大，故在护套层内除有芯线外，尚有2-5根加强麻线这些麻线不应再橡皮护套切口根部同时剪去，应扣结加固扣结后的麻线余端应固定在插头内的防拉压板中，使这些麻线来承受外界压力，保证导线端头不遭破坏4.5每根芯线的绝缘层按所需长度用塑料软线的方法进行剥削5）花线线头绝缘层的剥削花线绝缘线是一种老师绝缘线，现在多用来作为各种家用电热器具的电源引线它的结构较复杂，多股铜质芯线先由棉纱包扎层裹捆，接着是橡胶绝缘层，然后再套有棉织管保护层其绝缘层的剥削方法如图6所示：图6 花线线头绝缘层的剥削5.1从端头处开始松散编织的棉纱，松散15mm以上5.2把松散的棉纱分成左右两组，分别捻成现状，并向后推缩至线头连接所需长度与错开长度之和10mm处5.3将推缩的棉纱线进行扣结，紧扎住橡皮护套层，不让棉织管向线头端部复伸，图6C5.4距棉织管约10mm处，用钢丝钳刀口剥削橡胶绝缘层，不能损伤芯线，如图6d所示。
5.5最后露出棉纱层，把棉纱层按缠包的方向散开，散到橡套切口根部后，拉紧后切断即可，如图6e、6f所示（6）铅包层线头绝缘层的剥削6.1先用电工刀把铅包层切割一刀，如图7a所示6.2然后用双手来回扳动切口处，铅层便沿切口折断，就可把铅包层套拉出，如图7b所示6.3绝缘层的剥削，可按塑料线绝缘层的剥削方法进行，如图7c所示图7 铅包层线头绝缘层的剥削a 按所需长度切入 b扳折切口拉出铅包层 c 剥削绝缘层6。
