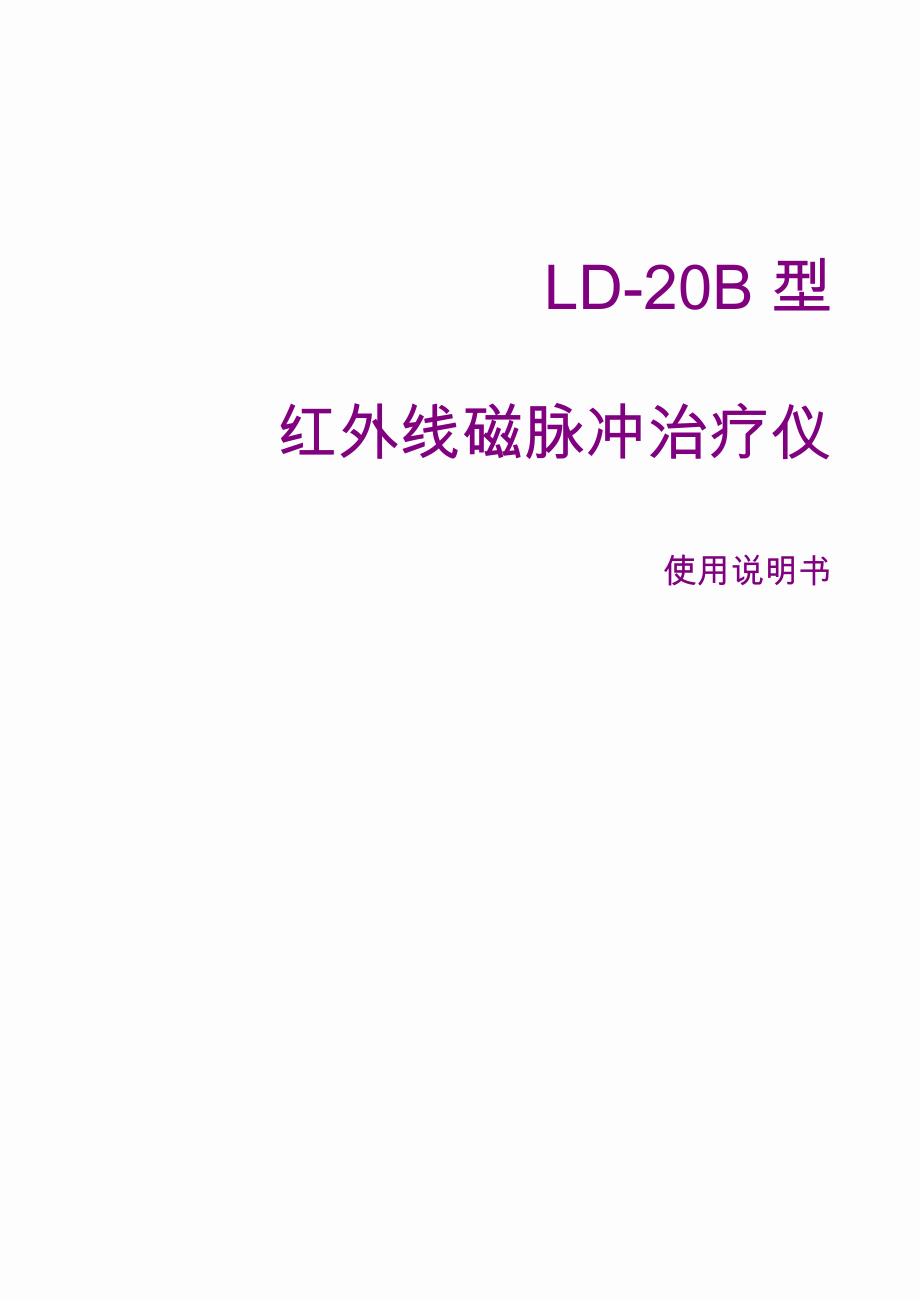

LD-20B 型红外线磁脉冲治疗仪使用说明书德中利德（天津）生物技术有限公司目录01.概述 302•结构以及原理 303.工作条件 404.主要技术指标 405.适用范围 406.使用方法 507.注意事项 508.保养与维护 609.运输与储藏 610. 故障原因与排除 611. 装箱单 612. 售后服务 613. 治疗说明 7生产许可证:津（食）药监械生产许20050123号产品注册证号:津（食）药监械（准）字2010第2260003号注册产品标准:YZB/津0185-2006安全分类：II类B型LD-20B型红外磁脉冲治疗仪（利德治疗仪）一、 概述：LD-20B型红外磁脉冲治疗仪的安全分类：1、 防电击类型：II类，在仪器下盖的铭牌中用"I 表示；2、 防电击程度:B型，在仪器下盖的铭牌中用“穴”表示；3、 对有害进液的防护程度:普通设备；二、 结构及工作原理：1、结构特征：LD-20B型治疗仪由主机和三个附件组成，附件包括三点式治疗体和四点式治疗体（见表1）主机由控制电路板、开关电源、外壳组成三点式治疗体由三个永磁体、三个线圈、加热板、外壳 组成四点式治疗体由四个永磁体、四个线圈、加热板、外壳组成。
主机和治疗体外壳选用ABS 工程塑料治疗体上表面是治疗面，涂有远红外材料该治疗仪不设地线，配用两芯插头电源线•主机玄四点端疗郎亀三岂齢疗体4、.盒板贴膜 気电源线 乐.电源开关 丫、Ei^i±插座8、A2输城座氐山输出ffi座型号LDA-1LDA-2LDA-3三点式治疗体三点式治疗体四点式治疗体外尺寸(nun)2藹敢14$滋熬凶磁雜4g.毅贮说明选件2. 工作原理主机控制电路采用微控制器，产生三种频率的脉冲电流供用户选择，脉冲电流通过治疗体 的线圈，在治疗体的治疗面产生设定频率的感生电磁场；控制通过治疗体内加热部件电流的大小， 实现低档加热或高档加热的选择，激发治疗面产生不同强度的远红外线有两路独立的温度保护装 置：恒温器监视治疗面温度，使其保持设计温度；热断路器在达到安全温度限值60r）之前切断 治疗体电源治疗时间可选，在时间段结束时，声音提示，停止加热，撤去脉冲磁场永磁体使治 疗面存在静磁场利德治疗仪根据中医学中的经络理论，并应用生物医学电磁学的研究成果将永 磁、脉冲磁和远红外透射集合于一体此三种物理能量，对人体有多种物理效应，作用范围大，穿 透力强，作用持久等特点利德治疗仪的三种能量场作用于手足，能够传导感应，疏通全身经络， 运行气血，平衡阴阳，起到促进新陈代谢，改善血液循环，排除微循环障碍，调节神经内分泌系统， 增强免疫功能的作用，从而达到强身健体，治疗疾病的目的。
三、工作条件:1、 环境温度：5°C〜40°C，相对湿度不大于80%2、 大气压力范围：700hPa〜1060hPa3、 电源电压：AC220V、50 Hz四、主要技术指标：1、 额定输入电压:AC220V±10%；2、 额定输入频率：50Hz±1Hz；3、 额定输入功率：160W+10%；4、 定时:5、10、15、20、30和60分钟六档（误差±5%）；5、 脉冲磁频率：0.5Hz、1Hz、50Hz三档（误差±10%）；6、 治疗体面板温度:通电10分钟达30C，其后不高于60C（工作时间内，室温在23±2C时）;7、 永磁感应密度范围：30mT〜120mT；8、 脉冲磁感应密度：$8mT；9、 脉冲磁输出波型:方波；10、 远红外波长:8〜15“m；五，适用范围：（一） 适应症：对高血压、风湿性关节炎、腰腿疼、胃寒等引起的症状，有明显的治疗和缓解作用配合药物 对糖尿病、高血脂症、脑梗塞后遗症、盆腔炎、神经衰弱、前列腺炎、（隐匿型、心绞痛型）冠心病 有辅助治疗作用对非手术性的退行性骨关节疾病有改善及缓解症状的作用二） 禁忌症：1、 妇女在孕期、经期及哺乳期；2、 在一年内有出血史的病人及有出血倾向者；3、 有预激综合症、室颤者；4、 危重病人、急症患者、静脉曲张做粘堵手术者；5、 佩戴心脏起搏器、胰岛素泵等电子仪器的患者；6、 有心衰、肾衰、结核活动期、支气管扩张、急性肝炎者；7、 精神病患者；8、 房颤，须在医生指导下使用；9、 磁过敏者。
六、使用方法：（一）基本操作规程1、 首先将 电源开关置到关闭位置2、 将软治疗体五芯插头，插到主机的“B”路五芯插座（靠近电源线一侧）中接插时,特别要 注意插头座的针孔对应位置，用力方向要顺从于插头座的针孔对应方向，严禁斜插或用力过大卜、将电源插头插到AC220V±10%/50±1Hz的市网电源两芯插座上4、 打开电源开关5、 首先预置“脉冲”和“加热”控制功能6、 然后设置定时功能：预热阶段一般设置“20分钟”为宜；正式使用阶段可根据使用说明书要求或专家指导来设置定时参数07、定时功能设置结束，约5秒钟后，系统自动启动，开始倒计时；这时，应已做好预热阶段 或正式使用阶段前期的准备工作8、 治疗体达到预定温度，预热阶段的定时音响提示结束后，重复以上5〜7项操作，再次设置， 即为正式使用阶段9、 治疗仪正式使用结束后，关闭电源开关,拔下电源插头，放置到阴凉干燥处收藏即可10、电源开关也是复位开关，当仪器急需重新操作时，可关闭电源开关，待显示器熄灭后,重复以 上4〜9项操作即可二）使用方法：1、 初次使用，以弱加热档和1Hz脉冲档治疗为宜年老体弱多病的患者可用0.5Hz脉冲频率， 时间适当缩短一些。
在使用过程中可根据自身情况，循序渐进,配合环境温度，逐步调整时间、频率、 加热的选择，直至适应2、 空腹或饭后一小时使用为宜，每日治疗两次，每次时间不超过一小时，每十五天为一疗程，疗程 间隔为五至六天,再继续下一个疗程3、 高血压患者治疗时，应选择弱加热档，将双脚平放在治疗板上，先用1Hz档治疗5〜10分钟， 再改用50Hz频率继续治疗5〜10分钟，治疗后必须休息15分钟后再测量血压七、 注意事项：1、 用本仪器治疗时，应心静如一，切忌狂躁，禁止在头部治疗2、 高龄老人及糖尿病患者并发有肢体麻木或末梢神经炎感觉迟钝时，应采用弱加热档,并在家 属监护下使用夏季使用一定关闭加热档3、 使用过程中，如发现不适应或异常情况应暂停使用,待查明原因后，再决定是否继续使用4、 青少年患者不可长时间采取坐姿治疗5、 使用本仪器后因双足及其它加热部位血管扩张，应避免直接风吹受凉6、 在环境温度23±2°C时,使用弱加热档，在25°C以上时可关闭加热档7、 腰部以上部位的治疗一般以使用1Hz和弱加热档为宜，时间以5〜10分钟为佳8、 使用前请查明当地的电网电压、频率，如与说明书中提供的数据不符，不能使用9、 仪器使用时，不得在治疗体表面铺上隔热材料，不能将治疗体放在塑料袋中使用，在平板硬治 疗体的表面可以铺上一层薄棉布，防止涂层磨损。
10、 使用软治疗体特别要注意，对中间部件区域不可揉搓、折叠，以免损坏电路11、 仪器使用时,严禁仪器电源线或治疗体引线出口处弯曲呈死角状态下使用，以及用线拉拽仪 器仪器使用完毕,必须拔下电源插头12、 仪器在使用中出现故障或发现温度异常时，应立即拔下电源线插头，送到当地经销商或特约 维修部由专业人员修理，不得自行拆装13、 治疗体表面有较强的磁场，注意不要将怕磁物品接近或放在治疗体上,谨防被磁化14、 将仪器放在儿童不易接触的地方八、 保养与维护：1、 清洁主机和硬、软体治疗体时，不能用溶剂擦拭或用水冲洗，只能用软的干布或半湿布轻擦， 待干后才能使用2、 仪器必须被放置在阴凉干燥处保存，防震、防水、防高热不可长久置于地面注意防尘， 避免开关失灵3、 考虑到用户的安全，将熔断器设置在治疗仪主机内，其规格是3A/250V只有专业人员才可 更换熔断器4、 如仪器的电源线损坏，必须用专用软线或从其制造商或维修部买到的专用组件来更换5、本仪器的使用寿命为5年九、运输与贮存：1、 环境条件：1） 温度：-25°C 〜+40°C,2） 相对湿度：W90 %RH,3） 大气压力：500 hPa〜1060hPa；2、 运输过程中应避免雨雪淋溅和剧烈冲击;3、 应在室内贮存。
十、故障原因与排除：故障原因原因分析排除方法1、打开电源开关不工作可能是由于电源没有接通检查电源或电源插座是否 接触良好2、没有脉冲磁可能设置脉冲为关设置脉冲3、不加热可能设置加热为关设置加热4、面板温度超过60C可能温度电路失控与供货商联系5、设定时间到后没有声音 提示或仍不停机可能蜂鸣器损坏与供货商联系6、其他与供货商联系卜一、装箱单:① 号盒：主机 1台使用说明书 1本合格证 1张② 号盒：四点式治疗体 1个双插头连接线 1根③ 号盒：三点式治疗体 2个十二、售后服务：1、 开箱检查：新买到LD-20B型利德治疗仪开箱检查时,应先检查仪器及随机文件是否完全，然后检查仪器外 观是否有损坏如仪器完好，再通电检查各项功能是否完好如有疑问，应找售出单位检查或更换2、 本仪器从购买之日起，保修壹年壹年以后，负责维修，酌情收费凡因制造质量引起的故障, 保修期间免费修理3、 维修和咨询事宜请与当地专卖店联系十三、治疗说明参考治疗疾病治疗部位时间及要点脉冲磁选择加热 方式高血压脚底10〜15分，腰10〜15分 （一般不做手）1Hz、 50Hz 交替弱高脂血症手5〜10分，腰10〜15分， 脚底15〜20分1Hz弱脑梗塞后遗症手10 分,颈5分，腰15〜20分， 脚底15分（高血压可不做手，可在屈伸不利的关节处做10分）1Hz、 50Hz 交替弱糖尿病手背腕部10分，腰10 分,脚 内踝后10分，脚底15〜20分1Hz弱风湿、类风湿 关节炎手10〜15分，腰15〜20分，脚底20 分，病灶（肩、肘、髋、膝关节）10分1Hz> 50Hz 交替强退行性骨关节疾病手10分，腰15〜20分，腿弯 （腘窝）10〜15分，脚底20分1Hz> 50Hz交替强神经衰弱手10分，颈部5〜10分， 腰15分，脚底15分1Hz弱前列腺炎手5〜10分，腰15分，腹10 分,坐姿10分（关电源或1Hz 不加热），脚底15分1Hz弱盆腔炎手5〜10分，腰15分，腹10分， 坐姿10分，脚底15〜20分1Hz弱冠心病（隐匿型、心绞痛 型）手10 分,前胸10分（关电源）或 5〜10分，腰15分，脚底15分1Hz弱注意：使用本仪器前，请仔细阅读说明书，或在医生指导下使用!。
