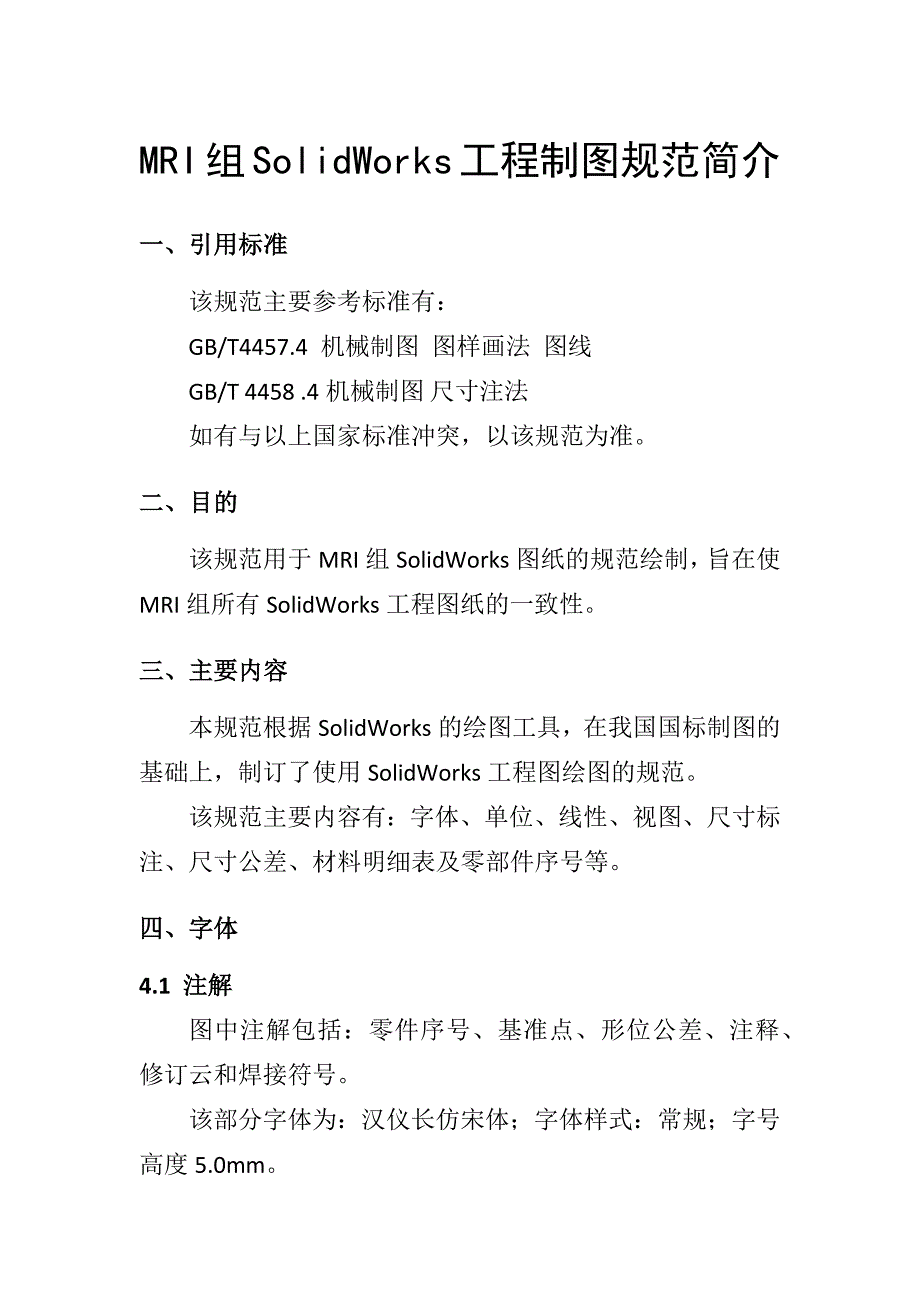

MRI 组 SolidWorks 工程制图规范简介一、引用标准该规范主要参考标准有：GB/T4457.4 机械制图 图样画法 图线 GB/T 4458 .4 机械制图 尺寸注法如有与以上国家标准冲突，以该规范为准二、目的该规范用于 MRI 组 SolidWorks 图纸的规范绘制，旨在使 MRI 组所有 SolidWorks 工程图纸的一致性三、主要内容本规范根据 SolidWorks 的绘图工具，在我国国标制图的基础上，制订了使用 SolidWorks 工程图绘图的规范该规范主要内容有：字体、单位、线性、视图、尺寸标注、尺寸公差、材料明细表及零部件序号等四、字体4.1 注解图中注解包括：零件序号、基准点、形位公差、注释、修订云和焊接符号该部分字体为：汉仪长仿宋体；字体样式：常规；字号高度 5.0mm4.2 技术要求技术要求一般位于该图纸的左下角，若左下角位置不够，可移至右下角标题栏上方A4、A3 和 A2 图中， “技术要求”字号高度：5.0mm；“技术要求 ”内容部分字号高度：3.5mm；“技术要求”和“技术要求”内容部分的行距为：空一行，该行字号高度为 1.0mm；“技术要求”内容部分之间的行距为：空一行，该行字号高度为 0.5mm。
A1 和 A0 图中， “技术要求 ”字号高度：7.0mm ；“技术要求”内容部分字号高度：5.0mm；“技术要求”和“技术要求”内容部分的行距为：空一行，该行字号高度为1.0mm；“技术要求 ”内容部分之间的行距为：空一行，该行字号高度为 0.5mm字体：汉仪长仿宋体；字体样式：常规4.3 尺寸图中尺寸包括：角度、弧长、倒角、直径、孔标注、线性、尺寸链和半径字体为：汉仪长仿宋体；字体样式：常规；字号高度3.5mm4.4 表格字体为：汉仪长仿宋体；字体样式：常规；字号高度3.5mm4.5 视图标号图中视图标号包括：辅助视图、局部视图、剖面视图及正交图形字体为：汉仪长仿宋体；字体样式：常规；字号高度5.0mm4.5 表面粗糙度字体为：汉仪长仿宋体；字体样式：常规；字号高度3.5mm五、线型5.1 可见边线样式：实线；线粗：0.25mm5.2 隐藏边线样式：虚线；线粗：0.18mm5.3 草图曲线样式：实线；线粗：0.185.4 构造性曲线样式：中心线；线粗：0.18.5.5 区域剖面线 /填充样式：实线；线粗：0.185.6 装饰螺纹线默认5.7 爆炸直线样式：双点画线；线粗：0.185.8 折断线样式：双点画线；线粗：0.18六、单位MMGS（毫米、克、秒）七、视图视图视角：第一视角7.1 剖面视图当一幅图中只有一张剖视图时，被剖切视图无需标注标号，只需表示剖切位置和剖切方向。
若无特别说明，剖切视图无需标注注释；当比例与被剖切视图不一致时，应标注注释： 且位于视图正上方当一幅图中只有多张剖视图时，被剖切视图需标注标号、剖切位置和剖切方向，并在对应剖切视图正上方标注注释7.2 局部视图基本局部视图标准：GB；字体：宋体；字号：5.0mm样式：带引线标号：Ⅰ、Ⅱ、Ⅲ···.在局部视图正上方标注：7.3 断裂视图缝隙大小：2.0mm；折断线样式：曲线折断7.4 向视图视图标号：A 向；标于向视图上方7.5 其他视图参考国家标准八、材料明细表明细表采用 SolidWorks 默认材料明细表，在此基础上加以修改，修改后样式如下图：材料明细表位于图纸的右上方，与图纸线框对齐九、零、部件序号样式：圆形；大小：2 个字符其标注样式如下图： 纵向 横向引线端部均为实心箭头十、尺寸标注10.1 尺寸箭头，默认，黑色实心箭头尺寸线相交处应打断10.2 角度标注时，角度值应为水平放置10.3 圆和圆弧标注，数字在圆或圆弧内侧时与尺寸线平齐，数字在圆或圆弧外侧时应水平放置圆标注时，均使用第二箭头10.4 倒角标注45º 倒角标注为 C1，其中“1”表示倒角直角边长度；非 45º 倒角标注为尺寸+角度。
十一、尺寸公差字体比例：0.5，公差类型：限制、双边或对称十二、尺寸标注的符号及缩写词见下表十三、其他13.1 剖视图、向视图及注释箭头尺寸箭头，默认13.2 图中注解字体：汉仪长仿宋体；字体样式：常规；字号高度5.0mm标注样式见下图：。
