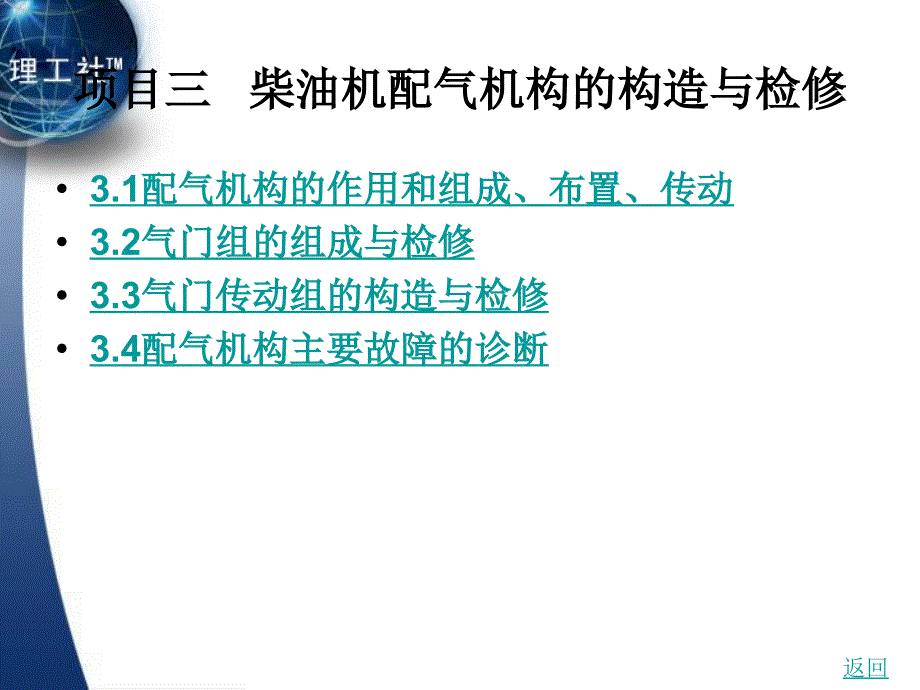

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,,*,项目三 柴油机配气机构的构造与检修,3.1,配气机构的作用和组成、布置、传动,,3.2,气门组的组成与检修,,3.3,气门传动组的构造与检修,,3.4,配气机构主要故障的诊断,,返回,3.1,配气机构的作用和组成、布置、传动,3.1.1,配气机构的作用,,配气机构的功用是按照发动机各缸做功顺序和发动机每一缸工作循环的要求，定时将各缸进气门和排气门打开和关闭，使新鲜气体进入汽缸，而使燃烧后的废气排出汽缸配气机构布置要合理，配气相位要正确，气门关闭后密封性要好这样，进、排气阻力就会小，汽缸内残留废气量也会少，发动机的进气量会增加，发动机输出功率就会增大下一页,返回,3.1,配气机构的作用和组成、布置、传动,3. 1. 2,配气机构的组成,,如,图,3-1,所示，配气机构由气门组和气门传动组组成气门组用来密封进、排气道口,;,气门传动组用来使气门打开与关闭，控制气门启闭时刻和启闭规律气门组由气门、门导管、气门弹簧和弹簧座等组成,;,气门传动组主要包括凸轮轴、挺柱,(,挺杆,),、推杆和摇臂等总成。
上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,3. 1. 3,配气机构的布置,,(1),气门组的结构,,如,图,3 -2,所示，气门导管固定在缸盖气门导管座孔内，为气门运动进行导向气门穿过气门导管，气门头部与进、排气道口的气门座圈贴合，气门尾端通过锁片单向固定有弹簧座气门弹簧套于气门杆外围，下端与缸盖接触，上端抵住弹簧座气门弹簧安装好后，弹簧受到压缩，产生预紧力，使气门将气道紧紧关闭上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,,(2),气门传动组结构,,摇臂轴通过摇臂轴支架支承于缸盖上端面上，摇臂套装于摇臂轴上，可绕摇臂轴摆动摇臂为不等臂杠杆，长臂端与气门尾端接触，短臂端与推杆接触凸轮轴支承于缸体曲轴箱曲轴一侧，挺柱安装于缸体挺柱导管孔内，下端与凸轮接触推杆为一细长杆，下端与挺柱接触，上端穿过缸盖与摇臂的短臂端接触上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,3. 1. 4,配气机构的驱动,,,(1),凸轮轴的布置与齿轮驱动,,配气机构由发动机曲轴通过正时齿轮进行驱动正时齿轮位于正时齿轮室内凸轮轴根据在缸体上的安装位置，分成凸轮轴下置式和凸轮轴中置式两种凸轮轴布置方式，如,图,3-1,所示。
下置式布置的凸轮轴与曲轴位置较近，采用一对正时齿轮对凸轮轴进行驱动下置式布置驱动方式简单，但推杆较长，容易在发动机运转中产生推杆弯曲的现象中置式布置的凸轮轴位于缸体上部位置，离缸盖距离近，推杆较短,;,由于离曲轴距离远，故采用齿轮组进行驱动上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,,(2),正时齿轮传动比,,由于发动机每一工作循环中，气门只需打开一次，因此凸轮轴的转速为曲轴转速的一半，即传动比为,2: 1,反映在正时齿轮传动上，凸轮轴正时齿轮直径是曲轴正时齿轮直径的一倍由于发动机正时齿轮还需要驱动其他工作装置，故正时齿轮室的齿轮较多柴油机正时齿轮室内的齿轮布置与传动如,图,3 -3,所示上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,3. 1. 5,配气机构的工作过程,,,(1),气门的打开,,发动机在运转中，曲轴通过正时齿轮带动凸轮轴转动凸轮轴上凸轮的基圆部分与挺柱接触时，挺柱不升高当凸轮的突起部分与挺柱接触，推动挺柱升高时，通过推杆，使摇臂绕摇臂轴摆动，摇臂的长臂向下摆动，将气门推离气门座而打开当凸轮轴转动到凸轮的最高点与挺柱接触时，气门达到最大开启程度。
上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,(2),气门的关闭,,在气门打开的同时，气门弹簧被压缩当凸轮的最高点转过以后，凸轮对挺柱的推力消失，气门在气门弹簧的作用下，开始关小当凸轮的突起部分离开挺柱时，气门完全关闭气门的打开依靠凸轮的推力，而气门的关闭依靠凸轮在打开气门过程中储存在气门弹簧中的弹力气门打开与关闭过程的规律，完全取决于凸轮的轮廓曲线凸轮轴上的每一个凸轮驱动一个气门，因此凸轮轴上的凸轮数与发动机气门数相同凸轮轴正时齿轮与发动机正时齿轮之间，设有啮合标记，凸轮轴各凸轮之间有一定的夹角，这样可以按时启闭气门，满足发动机做功顺序和发动机工作循环的需要上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,3.1.6,气门间隙,,(1),气门间隙,,气门顶部平面位于燃烧室内，燃烧室的高温会使气门受热膨胀而伸长如果配气机构的零部件之间不留间隙，伸长的气门会使气门头部离开气门座圈而导致气门关闭不严为防止上述情况发生，在气门组与气门传动组之间预留一个间隙，即气门间隙，以保证气门受热后有膨胀伸长的余地在冷态时，发动机的气门间隙通常为,:,进气门为,0. 25 -0. 30 mm,，排气门为,0. 30-0. 35 mm,。
上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,(2),气门间隙的调整,,气门间隙会在使用中发生改变，导致出现气门响,(,气门间隙过大,),或者气门漏气,(,气门间隙过小,),等现象气门间隙可以用塞尺在气门杆尾端和摇臂长臂端之间测量出来在摇臂短臂端设有调整螺钉，可以对气门间隙进行调整上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,3.1.7,配气相位,,对于高速发动机来说，每一行程的时间是很短的在如此短的时间内，气门必须完成开启、开大、关闭的过程，且只有当气门开大后，才能进行有效的进、排气因此，实际进、排气过程更短为了更好地完成进气与排气动作，发动机采用了气门早开晚关措施，以增加气门的实际开启时间发动机进排气门实际的开启、关闭时刻与开启持续时间，称为配气相位通常用气门开启与关闭时刻相对于上、下止点曲拐位置的曲轴转角来表示配气相位上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,(1),进气门的配气相位,,进气门提前打开，即进气门在上一个循环的排气过程结束时，就开始打开了从进气门开始打开，到活塞运行到排气行程终了的上止点，在这一过程中曲轴转过的角度，被称为进气提前角，用,α,表示。
进气门推迟关闭，即进气行程进行到活塞到达下止点时，进气门仍未关闭，一直到开始压缩行程后，进气门才完全关闭从活塞到达进气形成终了的下止点，到进气门完全关闭，在这一段时间内曲轴转过的角度，称为进气滞后角，用,β,表示进气门实际开启角度，即进气门实际开启对应的曲轴转角为,α,,+ 180° +,β,上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,(2),排气门的配气相位,,排气门提前打开，即在做功行程还未结束，排气门就开始打开了从排气门开始打开，到活塞运行到做功行程终了的下止点，在这一段时间内曲轴转过的角度，被称为排气提前角，用,γ,表示排气门推迟关闭，即在排气行程已经结束，活塞已经到达上止点时，排气门仍未关闭，一直持续到下一个循环的进气行程开始后，排气门才完全关闭从活塞到达排气行程终了的上止点，到排气门完全关闭时曲轴转过的角度，被称为排气迟后角，用,δ,表示排气门实际开启角度，即排气门实际开启角度对应的曲轴转角为,δ,+180°+,γ,,上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,(3),气门重叠开放,,进、排气门的重叠开放，即由于进气门的早开和排气门的晚关，在排气接近终了与进气开始后，活塞处于上止点附近时，进、排气门处于同时开放状态，称之为气门叠开。
气门重叠开放对应的曲轴转角，被称为气门叠开角气门叠开角的大小为,α,,+,δ,气门叠开角若选择恰当，则不但不会造成倒流现象，反而还会有助于利用进气将废气排出配气相位图，即将气门的实际启闭时刻和实际开启过程用相对于活塞上、下止点曲拐位置对应的曲轴转角的环形图来表示，称之为配气相位图，如,图,3 -4,所示上一页,下一页,返回,3.1,配气机构的作用和组成、布置、传动,(4),配气相位对发动机工作的影响,,由于气门开启对应的曲轴转角增大，故使发动机进、排气时间增加对于柴油机来说，进气门提前打开，可以利用进入汽缸内的新鲜空气将废气排出汽缸进气门适当晚关，可以利用进气流的惯性继续进气，增加进气量,;,但如果进气滞后角过大，将会导致进入汽缸的气体倒流回进气道，从而使进气量减少排气门提前打开不但可以利用气体压力自动排气，使排气行程的排气阻力减小，还可减少气体在汽缸内的停留时间，防止发动机过热排气门推迟关闭，可以利用进气流继续排气，使汽缸内的残留废气量减少上一页,返回,3. 2,气门组的组成与检修,3. 2. 1,气门组的构造,,气门组的作用是使新鲜气体通过进气门进入汽缸，将废气通过排气门排出汽并保证气门头部与气门座能紧密贴合。
气门组一般由气门、气门座、气门导气门弹簧、气门弹簧座、气门锁片,(,锁销,),等零件组成，如,图,3 -5,所示3. 2. 1.1,气门,,气门又称气阀，它是由圆形且带有锥面的头部和圆柱形的杆部组成气门头部的锥面用来与气门座的内锥面配合，以保证密封效果,;,气门杆部同气门导管配合，为气门运动起导向作用下一页,返回,3. 2,气门组的组成与检修,(1),气门的工作条件及材料,,气门的构造虽然比较简单，但由于它是燃烧室的组成部分，又是气体进、出燃烧室通道的开关，因此它的工作环境非常复杂且恶劣，主要表现在,:,,①气门头部的工作温度很高，进气门的温度可达,570 - 670 K;,排气门的更高，可达,1 050-1 200 K,②,气门头部要承受气体压力、气门弹簧及传动组零件惯性力的作用③冷却和润滑条件差④接触汽缸内燃烧生成物中的腐蚀介质上一页,下一页,返回,3. 2,气门组的组成与检修,(2),气门的结构,,气门由头部和杆身两部分构成①气门头部气门头部的形状有平顶、凸顶和凹顶,3,种结构形式，如,图,3-6,所示平顶气门结构简单，制造方便，受热面积小，应用广泛,;,凸顶气门的受热面积和刚度较大，但其排气阻力小，只适用于做排气门,;,凹顶气门的头部与杆部有较大的过渡圆弧，气流阻力小，但其顶部受热面积大，所以仅用做进气门。
上一页,下一页,返回,3. 2,气门组的组成与检修,为了保证气门头部与气门座紧密贴合和导热，气门头部与气门座接触的工作面有较高的加工精度和较小的表面粗糙度，并有与气门杆部同心的锥形斜面这一锥面与气门顶平面的夹角称为气门锥角，如,图,3-7,所示常见的气门锥角有,30°,和,45°,两种，一般做成,45°,的气门锥角的大小对气门工作及发动机性能有较直接的影响若采用小锥角，气门开启时，则气体通过的截面增大，气流阻力小，进气充分，汽缸内残存废气量小，但气门头部边缘厚度减小，易变形,;,锥角大，则相反为了提高充气和排气效率，在结构允许的情况下，气门头部直径应尽可能做大些一般情况下，进气门头部直径总是大于排气门气门头部到气门杆的过渡部分用圆弧连接，目的是为了增加强度，改善头部散热性，减少气流阻力上一页,下一页,返回,3. 2,气门组的组成与检修,②气门杆部气门杆部的圆柱形表面须经磨光，并与气门导管保持正确的配合间隙，以减少磨损和增强散热性杆身末端的结构随气门弹簧座的固定方式不同而异，其末端开有槽,(,装锁片,),和孔,(,装锁销,),，如,图,3-8,所示有的发动机为加强气门冷却，采用空心杆身，填入半截金属钠粉末而成为钠冷气门，结构如,图,3-9,所示。
当气门温度升高时，质量轻、比热容高、熔点低、沸点高的金属钠熔化成液态，并在杆身中剧烈晃动，有效地将气门头部的热量吸收并传到杆身，再从气门导管传到缸盖散热钠冷气门冷却效果明显，但成本高，已在轿车发动机和一些风冷发动机上使用，如奔驰,190,、尼桑,SR,发动机等上一页,下一页,返回,3. 2,气门组的组成与检修,,(3),气门油封,,因为气门杆和气门导管之间必须有间隙，为了防止机油从气门处进入汽缸，故在进气门杆部还加装了油封装置，如,图,3-10,所示主动式油封是一些小油封，紧密地贴在气门杆的周围，通过小的弹簧或卡子保持在气门杆上被动式油封包括,0,形圈和伞状气门杆油封上一页,下一页,返回,3. 2,气门组的组成与检修,3. 2. 1.2,气门座,,气门座的作用是靠其内锥面与气门外锥面的紧密贴合密封汽缸它的安装位置因气门布置形式的不同而不同，顶置式的气门座位于汽缸盖上,;,侧置式的气门座位于汽缸体上平面气门座既有与缸体制成一体的，也有为了增加其强度、耐热性、耐腐蚀性和耐磨性，而用合金钢或合金铸铁制成的对于后者，一般采用过盈配合镶入汽缸体,(,汽缸盖,),中，这能延长其使用寿命气门座带有一定的锥角，锥角的大小可与气门密封锥角相同或略大些,(0. 5°-1°) ,,如,图,3-11,所示。
这样可使气门与气门座在研磨后形成一条较窄的密封带它们的接触最好为线接触，这样有利于两者之间的密封上一页,下一页,返回,3. 2,气门组的组成与检修,3.2.1.3,气门导管,,气门导管的作用是保证气门能沿其本身轴线做上、下运动此外，气门导管还具有导热作用，帮助气门散出热量气门导管的工作条件较差当气门在导管中运动时，温度可高达约,500 K ;,润滑仅靠配气机构溅出来的机油进行润滑，因此气门导管易磨损为了改善气门导管的润滑性能，气门导管一般用含石墨较多的铸铁或粉末冶金制成，以提高自润滑性能气门导管的外形及安装，如,图,3-12,所示它为圆柱形管，其外表面有较高的加工精度、较小的表面粗糙度，与缸盖,(,体,),的配合有一定的过盈量，以保证良好的传热效果和防止松脱上一页,下一页,返回,3. 2,气门组的组成与检修,气门导管的内孔是在气门导管被压入汽缸盖,(,汽缸体,),后再精铰，以保证气门与气门导管的精确配合间隙为了防止过多的机油进入导管，导管上端面内孔处不应倒角，外侧面带有一定锥度，以防止积油另外，为了防止气门导管在使用过程中脱落，有的发动机对气门导管用卡环定位，这样导管的配合过盈量可小些。
上一页,下一页,返回,3. 2,气门组的组成与检修,3. 2. 1.4,气门弹簧,,气门弹簧的作用在于保证气门的回位当气门关闭时，其用来保证气门及时关闭并与气门座紧密贴合，同时也防止气门在发动机振动时因跳动而破坏密封性,;,当气门开启时，保证气门不因运动时产生的惯性力而脱离凸轮气门弹簧多为圆柱形螺旋弹簧，其材料为高碳锰钢、铬钒钢等冷拔钢丝，加工后还需经过热处理为提高抗疲劳强度，增强弹簧的工作可靠性，钢丝一般经抛光或喷丸处理弹簧的两端面经磨光并与弹簧曲线垂直上一页,下一页,返回,3. 2,气门组的组成与检修,气门弹簧一端支承在缸盖或缸体上，另一端压靠在气门弹簧座上弹簧座用锁片固定在气门杆的末端为了防止气门弹簧工作时产生共振，采用了多种设计，包括使用更强的弹簧、不等螺距弹簧、双弹簧等，如,图,3-13,所示安装时，对于变螺距弹簧,(,如,图,3-13,(b),所示,),，应使螺距较小的一端朝向汽缸盖对于大功率发动机，每个气门都装有大小不等的内外两个弹簧，它们同心地安装在气门导管的外面采用双弹簧不仅可以提高气门弹簧的工作可靠性，而且还可降低弹簧的高度尺寸，从而降低内燃机高度当采用双弹簧结构时，两根弹簧圈的螺旋方向应相反，如,图,3-13,(c),所示，这样可以防止折断的弹簧圈卡入另一个弹簧圈内。
上一页,下一页,返回,3. 2,气门组的组成与检修,3. 2. 2,气门组的检修,,3. 2. 2. 1,气门与气门座的配合要求,,气门与气门座的配合是配气机构的重要环节，它影响到汽缸的密封性，对发动机的动力性和经济性关系极大气门与气门座配合的要求是,:,,①,气门与气门座圈的工作锥面角度应一致为改善气门与气门座圈的磨合性能，磨削气门的工作锥面时，其锥面角度比座圈小,0. 5°-1°,上一页,下一页,返回,3. 2,气门组的组成与检修,②气门与座圈的密封带位置在中部靠内侧若过于靠外，则会使气门的强度降低,;,若过于靠内，则会造成与座圈接触不良③气门与座圈的密封带宽度应符合原设计规定，一般为,1. 2-2. 5 mm,排气门的宽度应大于进气门的宽度,;,柴油机的大于汽油机的若密封带宽度过小，将会使气门磨损加剧,;,而若宽度过大，则容易烧蚀气门④气门工作面与杆部的同轴度误差应不大于,0. 05mm,⑤,气门杆与导管的配合间隙应符合原厂规定上一页,下一页,返回,3. 2,气门组的组成与检修,3. 2. 2. 2,气门的检修,,气门常见的耗损有气门工作面的磨损与烧蚀、气门杆部的磨损、气门杆的弯曲变形等。
1),气门工作面的检修,,气门工作面磨损起槽或烧蚀而出现斑点时，应进行光磨气门光磨是在气门光磨机上进行的光磨后，气门工作锥面的径向圆跳动误差一般应不大于,0. 01 mm,,表面粗糙度应小于,1.25,μ,m,上一页,下一页,返回,3. 2,气门组的组成与检修,,(2),气门杆的检修,,①用外径千分表检测气门杆的磨损，测量部位如,图,3-14,所示通常与气门杆尾端未磨损部分对比测量，若超过,0.05mm,，或用手触摸有明显的阶梯形成感觉时，应更换气门②用千分表检查气门杆的弯曲变形，如,图,3-15,所示若表针摆差超过,0. 06 mm,，则应校直或更换③应将气门杆尾端的磨损凹陷磨平，确保气门全长及磨削应符合规定要求上一页,下一页,返回,3. 2,气门组的组成与检修,3. 2. 2. 3,气门座的检修,,气门座的耗损主要是磨料磨损和由于冲击载荷造成的硬化层脱落，以及受高温气体的腐蚀，使得密封带变宽，气门与气门座关闭不严，汽缸密封效果降低1),铰修气门座,,气门座铰削工艺如下,(,如,图,3-16,所示,),①根据气门导管内径选择铰刀导杆，导杆以轻易插入气门导管内，无松旷为宜②把砂布垫在铰刀下，磨除座口硬化层，以防止铰刀打滑并延长铰刀使用寿命。
③用与气门锥角相同的粗铰刀铰削工作锥面，直到凹陷、斑点全部除去，并保证有,2. 5mm,以上的完整锥面为止上一页,下一页,返回,3. 2,气门组的组成与检修,④在进行气门座和气门的选配时，相配的气门应进行涂色试配，查看印迹接触环带应在气门和斜面的中部靠里位置,;,若过上或过下，可用,15°,或,75°,锥角的铰刀铰削⑤最后用与工作面角度相同的细刃铰刀进行精铰，并在铰刀下垫细砂布磨修，以降低气门座工作面的表面粗糙度2),气门座磨削,,气门座铰削完毕后，一般还要进行磨削磨削工艺如下,:,,①,根据气门工作面的锥度和尺寸选用砂轮②修磨砂轮工作面达到平整并与轴孔同轴度公差在,0. 025 mm,之内上一页,下一页,返回,3. 2,气门组的组成与检修,③选择合适的定心导杆，并将其卡紧在气门导管内，确保磨削时导杆的稳定④光磨时应保证光磨机正直，并轻轻施加压力,;,光磨时间不宜太长，要边磨边检查3),气门的研磨,,气门工作面经过磨削或更换新件，以及气门座经过磨削后，为使它们达到密合，还需要相互研磨气门的研磨有两种方法,:,一种是手工操作,;,另一种是使用气门研磨机进行上一页,下一页,返回,3. 2,气门组的组成与检修,,1),手工研磨,,①研磨前应先用汽油清洗气门、气门座和气门导管，将气门按顺序排列或在气门头部打上记号，以免气门位置错乱。
②在气门工作锥面上涂上一层薄薄的粗研磨砂，同时在气门杆上涂以机油，然后插入气门导管内③利用螺丝刀或橡皮捻子让气门做往复和旋转运动与气门座进行研磨,(,如,图,3-17,所示,),注意旋转角度不宜过大，并不时地提起和转动气门来变换气门与座相对位置，以保证研磨均匀注意,:,在手工研磨中，既不要过分用力，也不要提起气门在气门座上用力拍击，否则会将气门工作面磨宽或磨成凹槽上一页,下一页,返回,3. 2,气门组的组成与检修,④当气门工作面与气门座工作面磨出一条较完整且无斑痕的接触环带时，可以将粗研磨砂洗去，而换用细研磨砂继续研磨当工作面上出现一条整齐的灰色的环带时，再洗去细研磨砂，涂上润滑油，然后继续研磨几分钟即可2),机器研磨,,①将汽缸盖清洗干净后，安放在气门研磨机工作台上②在已配好的气门工作面上涂一层研磨膏，在气门杆部涂上机油并装入气门导管内，调整各转轴，对正气门座孔③连接好研磨装置，调整气门升程，进行研磨一般研磨,10-15 min,即可研磨好的工作面应呈现光泽且完整的圆环形状上一页,下一页,返回,3. 2,气门组的组成与检修,(4),气门的密封性检查,,气门和气门座经过修理后，都要进行密封性检查，其方法如下。
1),画线法,,①检查前，将气门及气门座清洗干净后，在气门工作面上用软铅笔沿径向均匀地画上若干条线②将画好线的气门与相配气门座接触，略压紧并转动气门,45°-90°,，然后取气门，并查看铅笔线条如铅笔线条均被切断,(,如,图,3-18,所示,),，则表示密封良好,;,否则，应重新研磨上一页,下一页,返回,3. 2,气门组的组成与检修,,2),拍击法,,将气门与相配气门座轻轻敲击几次，查看接触带，如有明亮的连续光环，即为合格3),涂红丹油法,,在气门工作面上涂抹上一层轴承蓝或红丹油，然后用橡皮捻子吸住气门并在气门座上旋转,1/4,圈后，再将气门提起若轴承蓝或红丹油布满气门座工作面一周而无间断，又十分整齐，即表示密封良好4),渗油法,,可用煤油或汽油浇在气门顶面上，,5 min,内视气门与座接触处是否有渗漏现象，如无渗漏即为合格上一页,下一页,返回,3. 2,气门组的组成与检修,5),气门座的镶换,,当气门座有裂纹、松动、烧蚀或磨损严重,;,或经多次加工修理，将新气门装入后，气门头部顶平面仍低于汽缸盖燃烧室平面,2mm,以上，应镶换新的气门座，其工艺要点如下,:,,①,拆卸旧气门座,(,注意,:,不要损伤气门座承孔,),。
②选择新气门座用外径千分尺测量气门座外径，用内径量表测量气门座轴承孔内径，并根据气门座和缸盖承孔的材质选择合适过盈量,(,一般在,0. 07-0. 17mm,③气门座的镶换对经检查合格的新气门座进行冷却处理，时间不少于,10 min,，同加热气门座承孔，然后在气门座外侧涂上一层密封胶，最后将气门座压入承孔中上一页,下一页,返回,3. 2,气门组的组成与检修,3.2.2.4,气门导管的检修,,,(1),气门导管的检查,,气门导管的检查方法一般有两种，可根据情况需要选择适当的检查方法①首先测量气门导管的内径，如,图,3-19,所示将所测结果减去气门杆的标准直径及标准间隙，所得的差值为气门导管的磨损量②将气门提起至汽缸盖平面,15-20mm,的高度，把百分表架固定于汽缸盖上，使百分表杆顶触在气门顶部边缘处，来回推动气门，百分表指针差值为气门与导管的配合间隙,(,如,图,3-20,所示,),根据配合间隙可计算出气门导管的磨损量上一页,下一页,返回,3. 2,气门组的组成与检修,,(2),气门导管更换,,当气门导管磨损严重，已使气门杆与气门导管的配合间隙超过限度时，应予以更换其工艺要点为,:,,①用外径略小于气门导管内孔的阶梯轴将气门导管冲出。
②选择外径尺寸符合要求的新气门导管③安装气门导管,:,用细砂布打磨气门导管承孔口，然后在轴承孔内壁与导管外表面上涂少许机油，并放正气门导管，再按住铜质的阶梯轴用压力机或锤子轻轻将气门导管装入承孔内④气门导管的铰削,:,采用成型专用气门导管铰刀铰削，进刀量不易过大，铰刀应保持垂直，边铰边试，直至间隙合适为止上一页,下一页,返回,3. 2,气门组的组成与检修,3. 2. 2. 5,气门弹簧的检修,,①检查气门弹簧是否出现断裂或裂痕现象，如有则应当更换②检查气门弹簧在自由状态下其支承面对弹簧中心线的垂直度，如,图,3-21,所示③测量气门弹簧的自由长度是否符合标准，如,图,3 - 22,所示若低于极限值，则应予以更换④检查气门弹簧最小安装弹力，如,图,3-23,所示上一页,返回,3. 3,气门传动组的构造与检修,3. 3. 1,气门传动组的构造,,气门传动组的作用是按规定的配气相位定时地驱动气门开闭，并保证气门有足够的开度和适当的气门间隙气门传动组件是指从正时齿轮开始至驱动气门动作的所有零件，一般包括凸轮轴驱动件、凸轮轴、气门挺杆、推杆、摇臂及摇臂轴总成等3. 3. 1.1,凸轮轴,,凸轮轴的作用是驱动和控制发动机各缸气门的开启和关闭，使其符合发动机的工作顺序，以及配气相位及气门开度的变化规律等要求。
此外，有些汽油发动机还用它来驱动汽油泵、机油泵和分电器等它是气门驱动组件中最主要的零件下一页,返回,3. 3,气门传动组的构造与检修,凸轮轴主要由凸轮和凸轮轴轴颈组成凸轮分为进气凸轮和排气凸轮两种，用来驱动气门的开启与关闭轴颈对凸轮轴起支承作用汽油发动机的下置式凸轮轴还有用于驱动汽油泵的偏心轮和驱动机油泵及分电器的螺旋齿轮，如,图,3 - 24,所示凸轮轴工作时承受周期性载荷，凸轮与挺柱间接触应力很大，磨损严重，因此凸轮轴采用优质铸铁、中碳钢或中碳合金钢制造，并经调质处理，以提高疲劳强度凸轮表面应经淬火处理和光磨加工，以提高其耐磨性为减小质量，有些发动机,(,如捷达,EA113,型五气门发动机,),采用了空心凸轮轴上一页,下一页,返回,3. 3,气门传动组的构造与检修,,(1),凸轮的轮廓,,凸轮的轮廓应保证气门开启和关闭的持续时间符合配气相位的要求，且使气门有合适的升程和运动规律每种型号的发动机的凸轮具有不同的轮廓形状如,图,3 - 25,所示的凸轮轮廓中，整个轮廓由凸顶、凸跟、打开凸面、关闭凸面组成凸轮轴升程是指从基圆直径往上凸轮能达到的高度它决定了气门的升程大小凸轮的顶部称作凸顶，已的长度决定了气门将在完全打开的位置保持多长时间。
凸顶可能有多种不同的轮廓形状，这取决于气门须在完全打开的位置保持多久凸跟是指凸轮轴外形的底部部分，当挺柱或气门在凸轮跟部移动时，气门处于完全关闭状态凸轮的这些外形特征决定了气门开闭过程的具体特性,—,时间和速度上一页,下一页,返回,3. 3,气门传动组的构造与检修,(2),凸轮的相对角位置,,凸轮轴上各缸的进气,(,或排气,),凸轮称为同名凸轮，同名凸轮的相对角位置与凸轮轴的转动方向、各缸的工作顺序和做功顺序有关从凸轮轴的前端来看，各缸同名凸轮的相对角位置按发动机做功顺序逆凸轮转动方向排列，如,图,3 - 26,所示其夹角为做功间隔角的,1/2,，即四缸发动机的为,90°,，六缸发动机的为,60°,同一汽缸的进、排气凸轮称为异名凸轮，它是由发动机的配气相位和凸轮轴的转向决定的由于气门早开迟闭，且角度不等，故异名凸轮夹角要由配气相位图求得上一页,下一页,返回,3. 3,气门传动组的构造与检修,(3),凸轮轴的轴向定位,,为防止凸轮轴轴向窜动，而影响配气机构正常工作，凸轮轴必须有轴向定位措施常用的定位装置有推力轴承、止推片、止推螺钉等，如,图,3-27,所示①推力轴承定位采用凸轮轴第一轴承为推力轴承，控制凸轮轴的第一轴颈上的两端凸肩与凸轮轴承座位之间的间隙，以限制凸轮轴的轴向移动。
②止推片定位止推片安装在正时齿轮与凸轮第一轴颈之间，且留有一定间隙，从而限制了凸轮的轴向移动量通过调整止推片的厚度，即可调整轴向间隙的大小③止推螺钉定位止推螺钉在正时齿轮室盖上，并用锁紧螺母锁紧，调整止推螺钉拧入的程度就可调整凸轮轴的轴向移动量上一页,下一页,返回,3. 3,气门传动组的构造与检修,,(4),凸轮轴与曲轴的正时,,为了让气门的开、闭与曲轴的位置保持正确的关系，凸轮轴必须根据曲轴设定正时为了达到这一目的人们采用了多种方法采用一组正时齿轮，其中一个装在曲轴上，另一个装在凸轮上这些齿轮通过键连接安装在曲轴和凸轮上，只要对齐这两个齿轮上的记号，就能保证两者之间正确的位置关系，如,图,3-28,所示顶置凸轮轴也是通过对齐轴上的标记来设置正时的，如,图,3-29,所示桑塔纳,AJR,发动机凸轮轴同步带轮上的标记必须对准同步带防护罩上的标记,;,曲轴带轮上的标记必须对准第一缸上止点标记上一页,下一页,返回,3. 3,气门传动组的构造与检修,3.3.1.2,挺柱,,挺柱的作用是将凸轮的推力传给推杆或气门它安装在汽缸体或汽缸盖上相应处锁出的导向孔中，常用镍铬合金铸铁或冷激合金铸铁制造挺柱常用的形式有,:,整体式挺柱、滚轮式挺柱和液压挺柱。
1),整体式挺柱,,整体式挺柱以一个整体零件的形式传递运动，它是为轻型汽缸设计的，常见的形式有菌形挺杆、平面挺杆和筒形挺杆,3,种，如,图,3-30,所示上一页,下一页,返回,3. 3,气门传动组的构造与检修,①将挺杆底部工作面制成球面，将凸轮的母线做成斜率很小的锥体，这样可使挺杆在工作中绕其中心线稍做转动，即可达到磨损均匀的日的②如果挺杆工作面是平面，在安装中使挺杆中心线与凸轮中心线不相重合，且具有一定的偏心量,(e=1-3 mm),，则在工作时也可使挺杆绕其中心线产生一定的转动③将挺杆外表面做成两端小、中间大的筒形这样，当挺杆在座孔中歪斜时，由于它的自定作用，仍可保证凸轮型面全宽与挺杆表面相接触，从而可减小接触应力，并使磨损均匀上一页,下一页,返回,3. 3,气门传动组的构造与检修,(2),滚轮式挺柱,,滚轮式挺柱与整体式挺柱很相似，如,图,3-31,所示区别在于下部装有滚轮，通过滚轮在凸轮轴上滚动而不滑动，降低了摩擦力，而且载荷分配更均匀，主要用于高压缩比的柴油发动机和赛车发动机上以上两种挺柱的发动机都必须有调整气门间隙的措施气门间隙解决了材料热膨胀对气门工作的影响，但在发动机工作时会发生撞击而产生噪声。
为了解决这一矛盾，有些发动机采用了液压挺柱3),液压挺柱,,液压挺柱外形及结构如,图,3-32,所示，由挺柱体、液压缸、柱塞、球形阀、压力弹簧等组成上一页,下一页,返回,3. 3,气门传动组的构造与检修,挺柱体外圆柱面上有一环形油槽，油槽内有一进油孔与低压油腔相通，背面上有一键形槽将低压油腔与柱塞上部相通液压缸外圆与挺柱体内导向孔配合，内孔则与柱塞配合，两者都有相对运动液压缸底部的压力弹簧把球形阀压靠在柱塞底部的阀座上，当球阀关闭柱塞的中间孔时可将挺柱分成上部的低压油腔和下部的高压油腔当球形阀开启后，则成为一个通腔液压挺柱与凸轮的接触面为平面，为了使其在工作中旋转以减小磨损，液压挺柱中心线与凸轮的对称中心线错位,1. 5 mm,，同时凸轮在轴向倾斜,0. 002-0. 02 mm,，以使挺柱在工作过程中能绕其轴线微微转动上一页,下一页,返回,3. 3,气门传动组的构造与检修,当凸轮基圆与挺柱接触时，压力弹簧使挺柱顶面和凸轮轮廓线保持紧密接触，液压缸下端面与气门杆尾部紧密接触，因此没有气门间隙，且挺柱体上的环形油槽与缸盖上的斜油孔对齐，来自汽缸盖油道的机油经量油孔、斜油孔和环形油槽流入挺柱体内的低压油腔，并经挺柱背面上的键形槽进入柱塞上方的低压油腔。
当凸轮按图示方向转过基圆使凸起部分与挺柱接触时，挺柱体和柱塞向下移动，高压油腔中的机油被压缩，油压升高，加上压力弹簧的作用，使球阀紧压在柱塞下端的阀座上，这时高压油腔与低压油腔被分隔开由于液体的不可压缩性，整个挺柱如同一个刚体一样下移而打开气门此时，挺柱体环形油槽已离开了进油的位置，从而停止了进油上一页,下一页,返回,3. 3,气门传动组的构造与检修,当挺柱到达下止点后开始上行时，由于仍受到气门弹簧和凸轮两方面的顶压，高压油腔继续封闭，球阀也不会打开，液压挺柱仍可认为是一个刚体，直至气门完全关闭时为止此时，凸轮重新转到基圆与挺柱接触位置，汽缸盖油道中的压力油又重新进入挺柱的低压油腔,;,同时，挺柱无凸轮的压力，高压油腔的压力油和压力弹簧一起推动柱塞上行，高压油腔油压下降在气门受热膨胀时，柱塞和油缸做轴向相对运动，高压油腔中的油液可经过液压缸与柱塞间的缝隙挤入低压油腔，使挺柱自动“缩短”，从而保证气门关闭紧密当气门冷却收缩时，压力弹簧将液压缸向下推动，而使柱塞与挺柱体向上移动，高压油腔内压力下降，球阀打开，低压油腔油液进入高压油腔，挺柱自动“伸长”，以保证配气机构无间隙上一页,下一页,返回,3. 3,气门传动组的构造与检修,3. 3. 1. 3,推杆,,推杆的作用是将从凸轮轴经过挺杆传来的力传给摇臂，一般应用在下置凸轮式配气机构中。
它是配气机构中最容易发生弯曲变形的零件，因此要求它有很高的刚度推杆为管状结构，如,图,3 -33,所示它的两端压配成不同的形状，下端头通常是圆球形，以便与挺柱的凹球形支座相适应,;,上端头一般制成凹球形，以便与摇臂的气门间隙调整螺钉的球形头部相适应推杆可以是实心的，也可以是空心的使用的材料可以是经过热处理的钢管，也可以由硬铝合金制成上一页,下一页,返回,3. 3,气门传动组的构造与检修,3.3.1.4,摇臂及摇臂组,,,(1),摇臂,,摇臂的作用是将推杆或凸轮传来的力改变方向,(180°),，并作用到气门杆端部以推开气门摇臂实际上是一个中间有圆孔，两边不等长的杠杆此杠杆两边的比值,(,称摇臂比,),为,1. 2-1. 8,，其中长臂一端用来推动气门，短臂一端制成螺纹孔，并配以气门间隙调整螺钉,(,使用液力挺杆的发动机则没有,),调整螺钉上带有的锁紧螺母，以调整配气机构的气门间隙，如,图,3 - 34,所示上一页,下一页,返回,3. 3,气门传动组的构造与检修,由于摇臂与气门杆尾端接触部分接触应力高，且相对滑移，因此磨损严重，为此在该部分常堆焊耐磨合金或做成圆弧面状摇臂内还钻有润滑油道和油孔。
摇臂一般用,45,号中碳钢模锻或球墨铸铁精密铸造而成为了提高其耐磨性，摇臂的轴孔内镶有青铜衬套或装有滚针与摇臂轴配合转动有些发动机摇臂则采用轻质合金铸铝，圆弧面上堆焊一层耐磨合金上一页,下一页,返回,3. 3,气门传动组的构造与检修,,(2),摇臂组,,摇臂组由摇臂、摇臂轴、摇臂轴支座及定位弹簧等组成，如,图,3-35,所示摇臂通过摇臂轴支承在摇臂支座上，摇臂轴支座安装在汽缸盖上，摇臂轴为空心管状结构摇臂与推杆端、摇臂与摇臂轴间的润滑可采用来自挺杆座、挺杆、推杆、摇臂内油道或来自汽缸盖、摇臂内孔的压力机油润滑为了防止摇臂的窜动，在摇臂轴上每两个摇臂之间都装有弹簧上一页,下一页,返回,3. 3,气门传动组的构造与检修,3. 3. 2,气门传动组的检修,,3. 3. 2. 1,凸轮轴的检修,,(1),凸轮轴的损伤形式,,凸轮轴常见的损伤包括凸轮轴的弯曲变形、凸轮轮廓磨损、支承轴颈表面的磨损以及正时齿轮驱动件的耗损等这些耗损会使气门的最大开度和发动机的充气系数降低，配气相位失准，并改变气门上下运动的速度特性，从而影响发动机的动力性、经济性等上一页,下一页,返回,3. 3,气门传动组的构造与检修,(2),凸轮轴弯曲变形的检修,,凸轮轴的弯曲变形是以凸轮轴中间轴颈对两端轴颈的径向圆跳动误差来衡量的，检查方法如,图,3-36,所示。
将凸轮轴放置在,V,形铁上，,V,形铁和百分表放置在平板上，使百分表触头与凸轮轴中间轴颈垂直接触转动凸轮轴，观察百分表表针的摆差即凸轮轴的弯曲度3),凸轮磨损的检修,,表面凸轮的磨损使气门的升程规律改变和最大升程减小，因此凸轮的最大升程减小值是凸轮检验分类的主要依据当凸轮最大升程减小值大于,0. 40 mm,或凸轮表面累积磨损量超过,0. 80 mm,时，则更换凸轮轴,;,当凸轮表面累积磨损量小于,0. 80 mm,时，可在凸轮轴磨床上修磨凸轮,;,但是，现代汽车发动机凸轮轴的凸轮均为组合线型，由于加工精度极高，修理成本高，所以目前极少修复，一般都是更换上一页,下一页,返回,3. 3,气门传动组的构造与检修,(4),凸轮轴轴颈的检修,,用千分尺测量凸轮轴轴颈的圆度误差和圆柱度误差凸轮轴轴颈的圆度误差不得大于,0. 015 mm,，各轴颈的同轴度误差不得超过,0.05 mm;,否则应按修理尺寸法进行修磨5),凸轮轴轴承的检修,,凸轮轴轴承的配合间隙超过使用极限时，应更换新轴承6),凸轮轴轴向间隙的检查调整,,对于采用止推凸缘进行轴向定位的发动机，在检查轴向间隙时，用塞尺插入凸轮轴第一道轴颈前端面与止推凸缘之间或正时齿轮轮毂端面与止推凸缘之间，塞尺的厚度值即凸轮轴轴向间隙，其一般为,0. 10 mm,，使用极限为,0. 25 mm,。
如间隙不符合要求，可用增减止推凸缘的厚度来调整，如,图,3-37,( a),所示上一页,下一页,返回,3. 3,气门传动组的构造与检修,对于采用轴承翻边进行轴向定位的发动机,(,桑塔纳,2000,型,),，在检查轴向间隙时，要在不装液压挺柱的情况下进行,(,可只装第一道、第五道轴承盖,),，用百分表触头顶在凸轮轴前端，轴向推拉凸轮轴，百分表的摆动量即凸轮轴的轴向间隙，如,图,3 - 37,( b),所示桑塔纳,2000,型轿车发动机的轴向间隙超出使用极限,0. 15 mm,时，则应更换带凸肩的凸轮轴轴承3.3.2.2,挺柱的检修,,挺柱常见损伤形式有挺柱底部出现剥落、裂纹、擦伤划痕，以及挺柱与导孔配合间隙过大等如果出现这些耗损，则视情况检修1),普通挺柱的检修,,①挺柱底部出现疲劳剥落时，更换新件②底部出现环形光环时，该光环说明磨损不均匀，应尽早更换新件③底部出现擦伤划痕时，应更换上一页,下一页,返回,3. 3,气门传动组的构造与检修,④挺柱圆柱部分与导孔的配合间隙超过规定值时，应视情况更换挺柱或导孔支架装有衬套的结构可只更换衬套2),液压挺柱的检修,,①液压挺柱与轴承孔的配合间隙一般为,0. 01-0. 04 mm,，使用限度为,0. 10mm,。
②,检查各部件有无损坏，应特别注意检查挺柱外侧面及底部有无过度磨损检查底部磨损时，可用钢板尺放在挺柱底部，抵住底面，看其有无凹损如果底面呈凹损状，除应更换磨损的液压挺柱外，还应注意更换凸轮轴上一页,下一页,返回,3. 3,气门传动组的构造与检修,3.3.2.3,推杆的检修,,推杆一般都是空心细长杆，工作时易发生弯曲，要求其直线度误差不大于,0. 30 mm;,上端凹球面和下端凸球面半径磨损应控制在,-0. 01~+0. 03 mm,3.3.2.4,摇臂和摇臂组的检修,,摇臂常见的损伤主要是摇臂头的磨损检查时，摇臂头部应光洁无损修理后的凹陷应不大于,0. 50 mm,如超过规定值，则可用堆焊修磨修复,;,摇臂与摇臂轴间的配合间隙如超过规定值时，则应更换衬套，并按轴的尺寸进行铰削或锁削修理注意,:,镶套时，要使衬套油孔与摇臂上的油孔对准，以免影响润滑上一页,下一页,返回,3. 3,气门传动组的构造与检修,3.3.2.5,正时链轮和链条的检修,,,(1),正时链轮的检修,,测量最小的链轮直径将链条分别包住凸轮轴正时链轮和曲轴正时齿轮，用游标卡尺测量直径，如,图,3-38,所示其直径不得小于允许值,;,否则应更换链条和链轮。
2),正时链条的检修,,测量链条长度时，对链条施以一定的拉力，将其拉紧后再测量其长度，如,图,3-39,所示测量值如果超过标准值时，应更换成新链条上一页,返回,3. 4,配气机构主要故障的诊断,(1),气门关闭不严,,气门关闭不严会造成发动机输出功率下降、燃油消耗增大等现象通过测量汽缸压缩压力和曲轴箱的漏气量，来判定汽缸气门关闭是否严密造成气门关闭不严的主要原因有,:,,①,气门间隙过小或都无间隙,;,,②,气门与气门座圈接触不良、气门头烧蚀、气门头部变形等,;,,③,气门弹簧弹力不足，造成高速时气门由于惯性不能关闭或者关闭后回弹,;,,④,气门杆变形导致头部与杆身之间的同轴度误差过大，杆身与导管之间的配合间隙过大等，进而都会导致气门不能正确地落座下一页,返回,3. 4,配气机构主要故障的诊断,(2),配气相位失准,,配气相位不正确，不但会使发动机的输出功率下降，燃油消耗增加，还会使发动机严重过热配气相位失准的主要原因有,:,,①,凸轮轴磨损变形严重，导致气门的启闭时刻与开启持续时间改变,;,,②,安装配气机构时，啮合标记没有对齐,;,,③,气门传动机构磨损严重，导致各部件间隙过大3),配气机构异响,,①气门响，即由于气门间隙过大，会造成摇臂撞击气门尾端产生异响。
气门响的频率与发动机转速同步，当发动机转速低时，由于发动机噪声较小，响声相对明显，再加之响声传出的部位，比较容易诊断上一页,下一页,返回,3. 4,配气机构主要故障的诊断,②正时齿轮室异响，即正时齿轮室异响发生在发动机的前部由于正时齿轮室内齿轮众多，当润滑油压力不足，齿轮由于磨损导致啮合间隙过大，发生齿轮断齿、中间齿轮啮合间隙过大等故障时，会造成正时齿轮室异响发生正时齿轮室异响时，一定要弄清产生异响的原因，在排除故障前，不能继续运转发动机拆下发动机油底壳，观察机油，其中若有金属异物存在，很可能发生齿轮断齿用灯光从正时齿轮室下端向上观察正时齿轮情况，必要时，拆下正时齿轮室盖，进行进一步检查诊断③气门座圈松动产生异响，即气门座圈在气门关闭时所产生的撞击力作用下，可能会松动而产生异响气门座圈异响虽不多见，但后果很严重松动的气门座圈在气门的撞击下碎裂并落入汽缸内，这会引起捣缸故障上一页,下一页,返回,图,3-1,柴油机配气机构的组成与布置,,,,,,,,,,,,,(a),凸轮轴下置式,;(b),凸轮轴中置式,,返回,图,3-1,柴油机配气机构的组成与布置,,,,,,,,,,,,,(a),凸轮轴下置式,;(b),凸轮轴中置式,,返回,图,3-2,气门在汽缸盖上的安装,返回,图,3-3,正时齿轮室内的齿轮布置与传动示意,返回,图,3-4,配气相位图,返回,图,3-5,气门组构成图,,,,,,,,,,,,1-,气门锁片,;2-,气门弹答座,;3-,气门弹答,;4-,气门油封,;5-,气门弹答座,,,6-,气门份管,;7-,气门,;x-,气门座,;y-,汽知盖,,返回,图,3-6,气门顶部的形状,,,,,,,,,,,,(a),凸顶气门,;(b),平顶气门,;(c),凹顶气门,,返回,图,3-7,气门锥角,返回,图,3-8,弹簧座的固定方式,,,,,,,,,,,,(a),锁片式,;(b),锁销式,,1-,气门杆,;2-,气门弹簧,;3-,弹簧座,;4-,锁片,;5-,锁销,,返回,图,3-9,钠冷气门,返回,图,3-10,气门油封图,返回,图,3-11,气门与气门座的配合,返回,图,3 -12,气门导管及安装,返回,图,3-13,气门弹簧,,,,,,,,,,,,(a),等螺距弹簧,;(b),变螺距弹簧,;(c),双弹簧结构,,返回,图,3-14,气门杆直径的检测,返回,图,3-15,气门杆弯曲的检测,,,,,,,,,,,,1-,气门,;2-,自分表,;3-,顶尖,;4-,平板,;5-v,形块,,返回,图,3-16,气门座的铰削,,,,,,,,,,,,(a),粗铰,;(b),扯触面向上，铰下口,;(c),扯触面向下，铰下口,;(d),精铰,,返回,图,3-17,研磨气门,返回,图,3-18,铅笔画线检查,返回,图,3-19,气门导管内径的测量,返回,图,3- 20,气门杆与气门导管间隙的测量,返回,图,3-21,气门弹簧垂直度的检查,返回,图,3-22,气门弹簧自由长度的测量,返回,图,3-23,气门弹簧最小安装弹力的测量,返回,图,3-24,发动机凸轮铀,返回,图,3-25,凸轮的轮廓,返回,图,3-26,同名凸轮夹角,,,,,,,,,,,,(a),四缸发动机,;(b),六缸发动机,,返回,图,3-27,凸轮铀铀向定位装置,,,,,,,,,,,,1-,凸轮轴,;2-,凸轮轴承座,;3-,凸轮轴宁时齿轮,;4-,螺件,;5-,调榷环,;,,6-,庄椎片,;7-,宁时传动装置,;8-,螺桂,;9-,庄椎螺,,返回,图,3-28,正时齿轮上的正时识号,返回,图,3-29,桑塔纳,AJR,发动机正时识号,,,,,,,,,,,,(a),凸轮轴带轮标记,(b),曲轴带轮标记,,,返回,图,3-30,整体式挺柱,,,,,,,,,,,,(a),菌形,;(b),平面,挺柱,(c),筒形,,,返回,图,3-31,滚轮式挺柱,返回,图,3-32,液压挺柱外形及结构图,,,,,,,,,,,,(a),外形,;(b),结构,,,返回,图,3-33,推杆,返回,图,3-34,摇臂,返回,图,3-35,摇臂组,返回,图,3-36,凸轮铀弯曲变形的检验,返回,图,3-37,凸轮铀铀向间隙的检查,,,,,,,,,,,,(a),塞尺检杳法,;(b),白分表检杳法,,,返回,图,3-37,凸轮铀铀向间隙的检查,,,,,,,,,,,,(a),塞尺检杳法,;(b),白分表检杳法,,,返回,。
