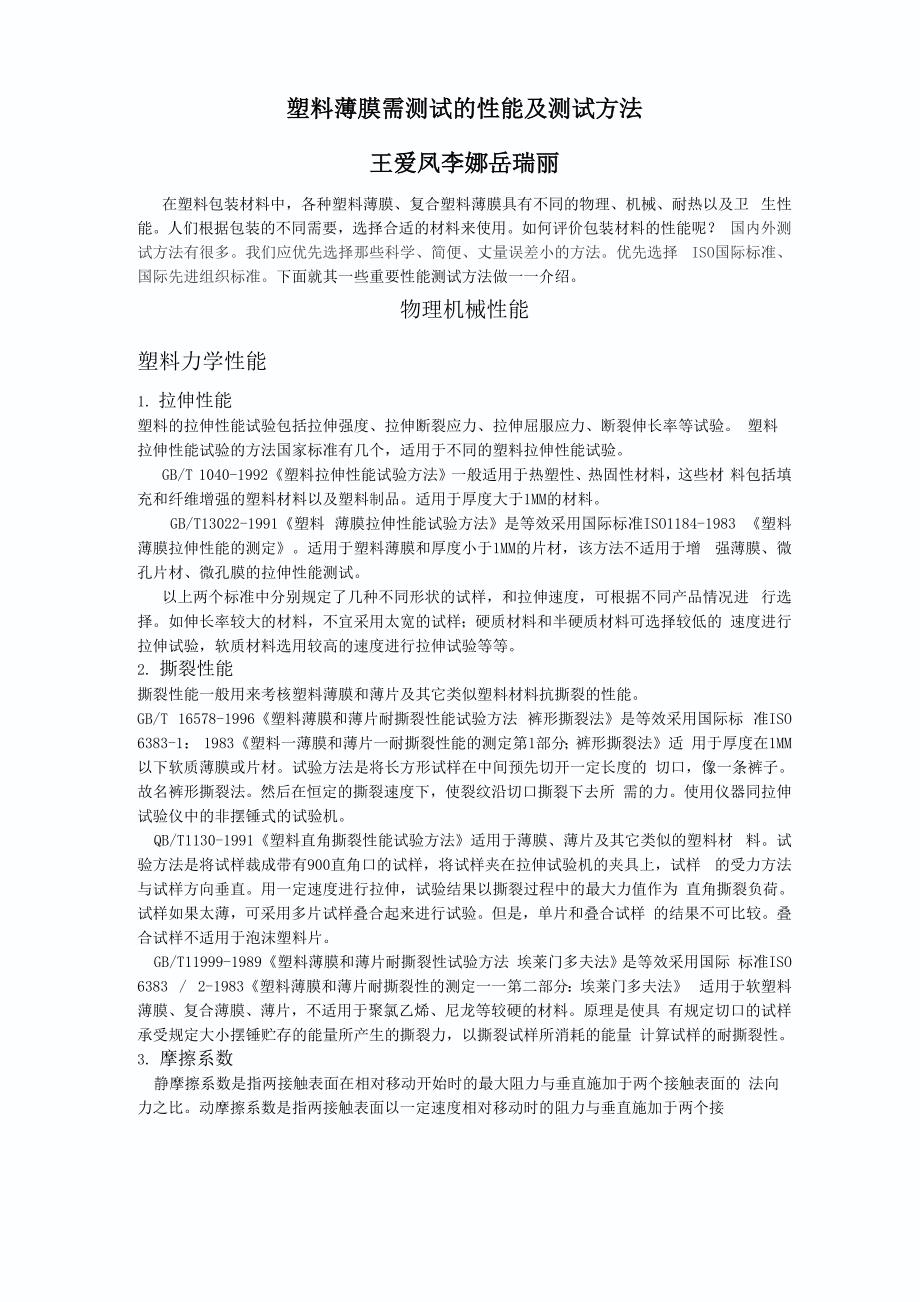

塑料薄膜需测试的性能及测试方法王爱凤李娜岳瑞丽在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫 生性能人们根据包装的不同需要，选择合适的材料来使用如何评价包装材料的性能呢？ 国内外测试方法有很多我们应优先选择那些科学、简便、丈量误差小的方法优先选择 ISO国际标准、国际先进组织标准下面就其一些重要性能测试方法做一一介绍物理机械性能塑料力学性能1. 拉伸性能塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验 塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验GB/T 1040-1992《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材 料包括填充和纤维增强的塑料材料以及塑料制品适用于厚度大于1MM的材料GB/T13022-1991《塑料 薄膜拉伸性能试验方法》是等效采用国际标准ISO1184-1983 《塑料薄膜拉伸性能的测定》适用于塑料薄膜和厚度小于1MM的片材，该方法不适用于增 强薄膜、微孔片材、微孔膜的拉伸性能测试以上两个标准中分别规定了几种不同形状的试样，和拉伸速度，可根据不同产品情况进 行选择如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的 速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。
2. 撕裂性能撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能GB/T 16578-1996《塑料薄膜和薄片耐撕裂性能试验方法 裤形撕裂法》是等效采用国际标 准ISO 6383-1： 1983《塑料一薄膜和薄片一耐撕裂性能的测定第1部分；裤形撕裂法》适 用于厚度在1MM以下软质薄膜或片材试验方法是将长方形试样在中间预先切开一定长度的 切口，像一条裤子故名裤形撕裂法然后在恒定的撕裂速度下，使裂纹沿切口撕裂下去所 需的力使用仪器同拉伸试验仪中的非摆锤式的试验机QB/T1130-1991《塑料直角撕裂性能试验方法》适用于薄膜、薄片及其它类似的塑料材 料试验方法是将试样裁成带有900直角口的试样，将试样夹在拉伸试验机的夹具上，试样 的受力方法与试样方向垂直用一定速度进行拉伸，试验结果以撕裂过程中的最大力值作为 直角撕裂负荷试样如果太薄，可采用多片试样叠合起来进行试验但是，单片和叠合试样 的结果不可比较叠合试样不适用于泡沫塑料片GB/T11999-1989《塑料薄膜和薄片耐撕裂性试验方法 埃莱门多夫法》是等效采用国际 标准ISO 6383 / 2-1983《塑料薄膜和薄片耐撕裂性的测定一一第二部分：埃莱门多夫法》 适用于软塑料薄膜、复合薄膜、薄片，不适用于聚氯乙烯、尼龙等较硬的材料。
原理是使具 有规定切口的试样承受规定大小摆锤贮存的能量所产生的撕裂力，以撕裂试样所消耗的能量 计算试样的耐撕裂性3. 摩擦系数静摩擦系数是指两接触表面在相对移动开始时的最大阻力与垂直施加于两个接触表面的 法向力之比动摩擦系数是指两接触表面以一定速度相对移动时的阻力与垂直施加于两个接触表面的法向力之比试验是由水平试验台、滑块、测力系统和使水平试验台上两试验表面 相对移动的驱动机构等组成试验通过是将两试验表面平放在一起，在一定的接触压力下，使两表面相对移动，测得试样 开始相对移动时的力和匀速移动时的力通过计算得出试样的摩擦系数静（动）摩擦系数 =目前常用的方法标准为GB/T10006-1988《塑料薄膜和薄片摩擦系数测定法》它非等效 采用国际标准ISO 8295-1986《塑料一薄膜和薄片一摩擦系数的测定》4. 热合强度塑料薄膜作为包装材料，常常用热合的方法将被包装物封装在内，是否达到良好的密封， 热合的质量很重要，目前试验室常用的仪器设备是“热梯度仪”是一台可设定不同温度、压 力、时间的热合试验设备，它可用于试验某种材料在某种条件下封合的最佳效果，封合质量 可用QB/T2358-1998《塑料薄膜包装袋热合强度试验方法》是常用的方法标准。
本标准 适用于各种塑料薄膜包装袋的热合强度测定试验是将条形试样的两端夹在拉力试验的两个夹具上，进行拉伸，破坏试样封合部位的 最大力值，就是热合的力值，结果一定以单位长度的试样所用的力值来表示，即热合强度 所用的力用N/M来表示5. 剥离力复合薄膜是用干复式或共挤式将不同单膜复合在一起，复合的好环直接影响着复合膜的 强度，阻隔性及今后的使用寿命所以在选用包装材料前测试复合层的剥离力很重要GB/T8808-1988《软质复合塑料材料剥离试验方法》是将预先剥开起头的被测膜的预 分离层的两端夹在拉力试验机上，测试剥开材料层间时所需的力6. 抗冲击性能GB/T8809-1988《塑料薄膜抗摆锤冲击试验方法》适用于各种塑料薄膜抗摆锤冲击试 验试验是测量半圆形摆锤冲击在一定速度下冲击穿过塑料膜所消耗的能量GB/T9639-1988《塑料薄膜和薄片抗冲击性能试验方法自由落标法》适用于塑料薄膜 和厚度小于1MM的薄片试验是在给定的自由落标冲击下，测定50%塑料薄膜和薄片试样破 损时的能量以冲击破损质量表示阻隔性能塑料薄膜作为包装材料，需要有对内装物起到保护作用，阻隔外界环境对商品的影响 如防潮、防氧化、防油、防气味等。
1. 阻隔水蒸气性能防潮性能的测试方法有很多常用的测试方法有GB/T1037-1988《塑料薄膜和片材透 水蒸汽性能试验方法杯式法》该方法适用于塑料薄膜、复合塑料薄膜、片材和人造革等材料 被测试样在规定的温度、相对温度条件下，将试样用混合的石蜡和蜂蜡封在透湿杯上，杯内 装一定量的干燥剂，试样的两端保持一定的水蒸气压差称量封好试样在试验前和加湿后重 量的变化，其增量即水蒸气透过量GB / T16928-1997《包装材料试验方法透湿率》该标准等效采用美国联邦标准FED-STD -101中第3030，该方法适用于纸塑复合材料等试验是将干燥剂封装在试样中，将被测面 暴露在测试环境中，经一定时间，称量其试验前后重量变化的增量GB/T6981-2003《软包装容器透湿度试验方法》适用于密封的软包装容器，将干燥剂 装入被测容器中，将其密闭，然后置于规定的温湿度条件下，经一定的时间试样增重的量， 即水蒸气透过量以上方法的缺点是试验时间长，受环境影响较大特别是近年来，高阻隔的塑料包装材 料越多，有些方法的精度显然不够了现在本实验室引进美国M0CON公司和香港拔萃公司的透湿度测定仪M0CON公司采用美国ASTM《F1249 —2001 （代替F1249 —90） STANDARD TEST METHOD FOR WATER VAPOR TRANSMISSION RATE THROUGH PLASTIC FILM AND SHEETING USING A MODULATED INFRARED SENSOR》的标准。
香港拔萃公司的透湿度标准正在研制检测方法标 准，不久将采用于材料透水蒸气的试验2. 阻气性能目前国内普通应用的透气性试验方法为GB / T1038 —2000《塑料薄膜和薄片气体透过性试 验方法压差法》该标准等效采用ISO 2556： 1974适用于测定塑料薄膜和片材试验仪器有 低压和高压腔组成，将试样贴在高、低压腔之间，密闭腔将两腔用真空泵抽真空，然后向高 压腔充1个大气压（0.1MPA）的试验气体通过测量低压室内的压力增量来计算气体透过量 本实验室也引进美国M0CON公司的仪器采用的是美国ASTM《DESIGNATION: D3985-81 （REAPPROVED 1988） STAND TEST METHOD FOR OXYGEN GAS TRANSMISSION RATE THROUGH PLASTIC FILM AND SHEETING USING A COULOMETRIC SENSOR》的标准卫生性能包装材料的卫生性能越来越受到人们的关注在国际贸易中，许多国家禁止含有有害物 质的材料进入市场，如对重金属，溶剂残留等等的含量，各国都有所限制我国对有关食品 包装材料的卫生性能也有许多规定。
用于塑料包装材料卫生性能的检验方法标准常用的有： GB/T5009.58-2003《食品包装用聚乙烯树脂卫生标准的分析方法》、GB/5009.59-2003《食 品包装用聚苯乙烯树脂卫生标准的分析方法》、GB/5009.60-2003《食品包装用聚乙烯、聚 苯乙烯、聚丙乙烯成型品卫生标准的分析方法》、GB/5009.61-2003《食品包装用三聚氢胺 成型品卫生标准的分析方法》这些标准主要规定了对食品包装材料的有机物、无机物、重 金属、脱色性的实验方法将被侧材料按一定比例、在一定温度的水、乙醇、乙酸、正己烷 中浸泡一定时间，获得浸泡液这些液体分别模拟包装材料接触的水、醋类、酒类、油类 试样经过浸泡后，溶出的有机物含量一般用测定高锰酸钾消耗量来表示浸泡液经蒸发后， 可称量出包装材料被溶出的残渣的含量食品包装材料中的重金属（以铅计），一般采用定性的实验方法实验原理是浸泡液中 的重金属（与铅计）与硫化钠作用，在酸性溶液中形成黄棕色硫化铅，与标准色样进行比色， 若深于标准色样，就表示不符合标准脱色实验是观察试样浸泡液不得染有颜色，以及用沾有冷餐油、乙醇等溶剂的棉花在包 装材料或容器表面擦拭，棉花上不得沾有颜色来试验试样是否脱色。
包装材料在制造、印刷过程中，会残留一些溶剂GB/T10004-1998《耐蒸煮复合膜、袋》 和GB/T10004-1998《双向拉伸聚丙烯（BOPP） /低密度聚乙烯（LDPER）复合膜、袋》中规 定了用气相色谱法测定试样中各种溶剂如丙酮、异丙醇、乙酸乙酯、甲苯、二甲苯等溶剂残 留量包装材料中的有机农药残留量，敌敌畏、速灭磷、乐果、喹硫磷、等二十种有机农药的 含量可参照 GB/T4859.2 .3 .4 .5 .6 .7 .8.9 .10 .11-1994进行试验总之，塑料薄膜的检测方法很多，每种方法都有一定的适用性，各种试验结果都存在 一定的不确定度，包括方法，仪器，人员，环境，试样，试剂等等因此，选用方法标准时 一定要仔细研究、验证。
