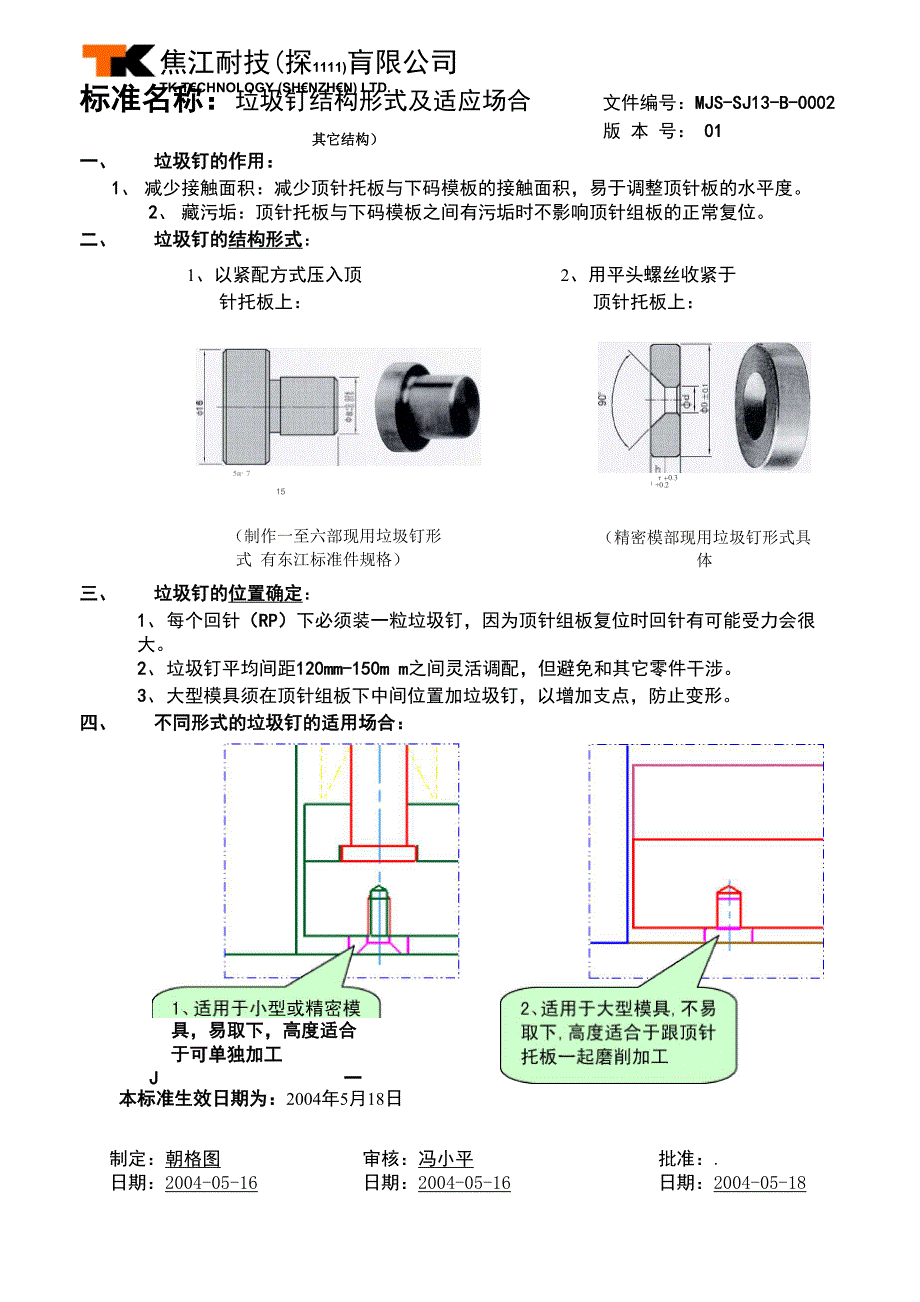

焦江耐技(探1111)肓限公司 TK T€CHNOLOGY (SH€NZH€N) LTD.标准名称：垃圾钉结构形式及适应场合其它结构）文件编号：MJS-SJ13-B-0002版 本 号： 01一、 垃圾钉的作用：1、 减少接触面积：减少顶针托板与下码模板的接触面积，易于调整顶针板的水平度2、 藏污垢：顶针托板与下码模板之间有污垢时不影响顶针组板的正常复位二、 垃圾钉的结构形式：1、以紧配方式压入顶 2、用平头螺丝收紧于针托板上： 顶针托板上：5珂°715t 十0.31 +0.2（制作一至六部现用垃圾钉形式 有东江标准件规格）（精密模部现用垃圾钉形式具体规格为：大同STP-165规格）三、 垃圾钉的位置确定：1、 每个回针（RP）下必须装一粒垃圾钉，因为顶针组板复位时回针有可能受力会很大2、 垃圾钉平均间距120mm-150m m之间灵活调配，但避免和其它零件干涉3、 大型模具须在顶针组板下中间位置加垃圾钉，以增加支点，防止变形四、 不同形式的垃圾钉的适用场合：具，易取下，高度适合 于可单独加工J 一本标准生效日期为：2004年5月18日制定：朝格图 审核：冯小平 批准：.日期：2004-05-16 日期：2004-05-16 日期：2004-05-18版本所有 * 未经书面认可 * 不得复制 * 违者必究。
