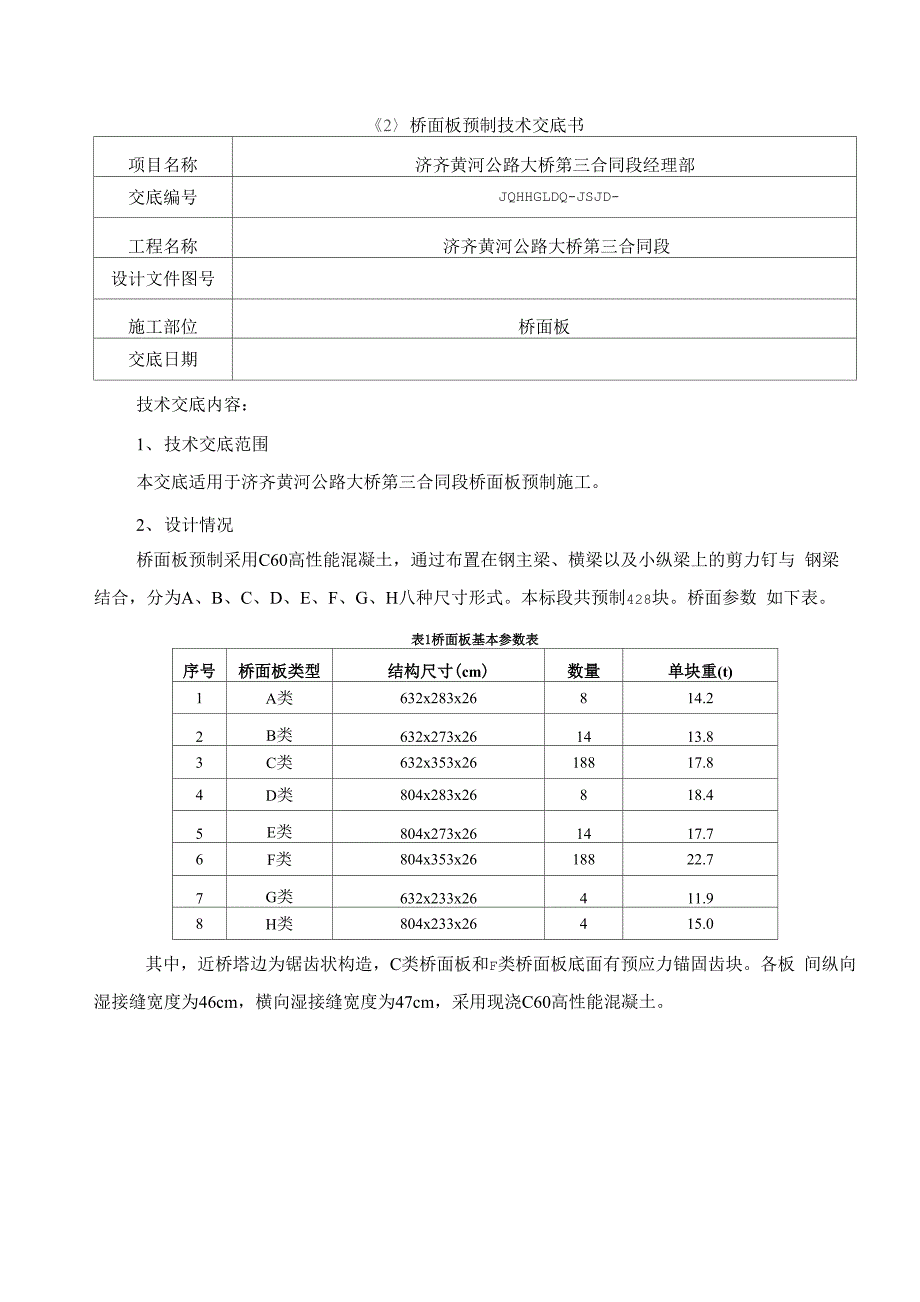

《2〉桥面板预制技术交底书项目名称济齐黄河公路大桥第三合同段经理部交底编号JQHHGLDQ-JSJD-工程名称济齐黄河公路大桥第三合同段设计文件图号施工部位桥面板交底日期技术交底内容：1、 技术交底范围本交底适用于济齐黄河公路大桥第三合同段桥面板预制施工2、 设计情况桥面板预制采用C60高性能混凝土，通过布置在钢主梁、横梁以及小纵梁上的剪力钉与 钢梁结合，分为A、B、C、D、E、F、G、H八种尺寸形式本标段共预制428块桥面参数 如下表表1桥面板基本参数表序号桥面板类型结构尺寸(cm)数量单块重(t)1A类632x283x26814.22B类632x273x261413.83C类632x353x2618817.84D类804x283x26818.45E类804x273x261417.76F类804x353x2618822.77G类632x233x26411.98H类804x233x26415.0其中，近桥塔边为锯齿状构造，C类桥面板和F类桥面板底面有预应力锚固齿块各板 间纵向湿接缝宽度为46cm，横向湿接缝宽度为47cm，采用现浇C60高性能混凝土3、施工工艺桥面板施工工艺流程如下图所示。
图1桥面板施工工艺流程图4、桥面板施工（1） A类桥面板A类桥面板位于零号块，一种类型，总共有8块，均含锯齿块无纵向预应力布置一 般构造图见附图一，构造钢筋布置示意图见附图二，预应力布置示意图（横、纵向）见附图 三，模板拼装示意图见附图四，预埋件布置示意图见附图五2） B类桥面板B类桥面板共有5类，总共有14块，均含锯齿块第一类无纵向预应力类型位于零号 块，共有4块；第二类含纵向预应力，且根据纵向预应力布置形式的不同，分为两大类型， 分别编号为B-1、B-2，分别各有4块，其中与B-1纵向预应力布置相同但根据横梁群钉预留槽 的布置形式不同又分为两种，编号为B1-1、B1-2各有一块一般构造图见附图一，构造钢筋 布置示意图见附图二，预应力布置示意图（横、纵向）见附图三，模板拼装示意图见附图四， 预埋件布置示意图见附图五3） C类桥面板C类桥面板共有13类，总共有188块，均含锯齿块不含齿板共有158块，其中无纵 向预应力有70块，含纵向预应力有88块，根据纵向预应力布置形式具体分为C-1（24块）、 C-2（4 块）、C-3（10 块）、C-4（10 块）、C-5（10 块）、C-6（10 块）、C-7（4 块）、C-8 （4块）、C-9（4块）、C-10（4块）、C-11（4块）；含齿板的根据齿板数量及排列方式分 为 C1、C2、C3、C4、C5、C6、C1，、C2，、C3，、C4，、C5，、C6，，分别各有 2 块。
一般构造图见附图一，构造钢筋布置示意图见附图二，预应力布置示意图（横、纵向）见附 图三，模板拼装示意图见附图四，预埋件布置示意图见附图五4） D类桥面板D类桥面板位于零号块，一种类型，总共有8块无纵向预应力布置一般构造图见附 图一，构造钢筋布置示意图见附图二，预应力布置示意图（横、纵向）见附图三，模板拼装 示意图见附图四，预埋件布置示意图见附图五5） E类桥面板E类桥面板共有5类，总共有14块第一类无纵向预应力类型位于零号块，共有4块； 第二类含纵向预应力，且根据纵向预应力布置形式的不同，分为两大类型，分别编号为E-1、 E-2，分别各有4块，其中与E-1纵向预应力布置相同但根据横梁群钉预留槽的布置形式不同又 分为两种，编号为E1-1、E1-2各有一块一般构造图见附图一，构造钢筋布置示意图见附图 二，预应力布置示意图（横、纵向）见附图三，模板拼装示意图见附图四，预埋件布置示意 图见附图五6） F类桥面板F类桥面板共有13类，总共有188块不含齿板共有158块，其中无纵向预应力有70 块，含纵向预应力有88块，根据纵向预应力布置形式具体分为F-1 （24块）、F-2 （4块）、 F-3 （10 块）、F-4 （10 块）、F-5 （10 块）、F-6 （10 块）、F-7 （4 块）、F-8 （4 块）、F-9 （4块）、F-10 （4块）、F-11 （4块）；含齿板的根据齿板数量及排列方式分为F1、F2、F3、 F4、F5、F6、F1，、F2，、F3，、F4，、F5，、F6，，分别各有 2 块。
一般构造图见附图一， 构造钢筋布置示意图见附图二，预应力布置示意图（横、纵向）见附图三，模板拼装示意图 见附图四，预埋件布置示意图见附图五7） G类桥面板G类桥面板，一种类型，总共有4块，均含据齿块一般构造图见附图一，构造钢筋布 置示意图见附图二，预应力布置示意图（横、纵向）见附图三，模板拼装示意图见附图四， 预埋件布置示意图见附图五8） H类桥面板H类桥面板，一种类型，总共有4块一般构造图见附图一，构造钢筋布置示意图见附 图二，预应力布置示意图（横、纵向）见附图三，模板拼装示意图见附图四，预埋件布置示 意图见附图五附图：附图一：各类桥面板一般构造图附图二：各类桥面板构造钢筋布置示意图附图三：各类桥面板预应力筋（横、纵向）布置示意图附图四：各类桥面板模板拼装示意图附图五：各类桥面板预埋件布置示意图。
