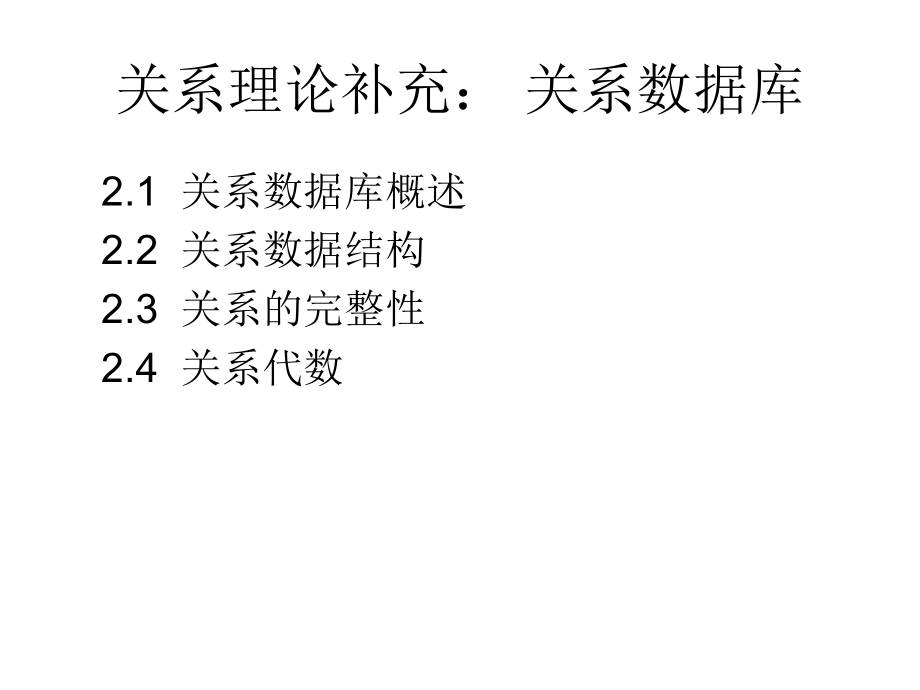

关系理论补充： 关系数据库2.1 关系数据库概述 2.2 关系数据结构 2.3 关系的完整性 2.4 关系代数关系数据库简介• 系统而严格地提出关系模型的是美国IBM公 司的E.F.Codd –1970年提出关系数据模型 •E.F.Codd, “A Relational Model of Data for Large Shared Data Banks”, 《Communication of the ACM》,1970 –之后，提出了关系代数和关系演算的概念 –1972年提出了关系的第一、第二、第三范 式 –1974年提出了关系的BC范式关系数据库简介• 关系数据库应用数学方法来处理数据库中 的数据• 80年代后，关系数据库系统成为最重要、 最流行的数据库系统关系数据库简介• 典型实验系统 –System R –University INGRES • 典型商用系统 –ORACLE –SYBASE –DB2 –SQL Server –INFORMIX –INGRES第2章 关系数据库2.1 关系数据库概述 2.2 关系数据结构 2.3 关系的完整性 2.4 关系代数 2.5 关系演算 2.6 关系数据库管理系统 2.7 小结2.1 关系数据库概述• 关系数据库系统是支持关系模型的数据库 系统• 关系模型的组成–关系数据结构 –关系操作集合 –关系完整性约束1. 关系数据结构• 单一的数据结构----关系 –现实世界的实体以及实体间的各种联系均 用关系来表示• 数据的逻辑结构----二维表 –从用户角度，关系模型中数据的逻辑结构 是一张二维表。
2. 关系操作• 1) 常用的关系操作• 2) 关系操作的特点• 3) 关系数据语言的种类• 4) 关系数据语言的特点关系操作 (续）• 1) 常用的关系操作–查询 •选择、投影、连接、除、并、交、差–数据更新 •插入、删除、修改–查询的表达能力是其中最主要的部分关系操作（续）• 2) 关系操作的特点–集合操作方式，即操作的对象和结果都是 集合•非关系数据模型的数据操作方式：一次一记录•文件系统的数据操作方式关系操作（续）• 3) 关系数据语言的种类–关系代数语言 •用对关系的运算来表达查询要求•典型代表：ISBL关系操作（续）• 关系数据语言的种类（续） –关系演算语言：用谓词来表达查询要求 •元组关系演算语言 –谓词变元的基本对象是元组变量 –典型代表：APLHA, QUEL •域关系演算语言 –谓词变元的基本对象是域变量 –典型代表：QBE –具有关系代数和关系演算双重特点的语言 •典型代表：SQL关系操作（续）• 4) 关系数据语言的特点–关系语言是一种高度非过程化的语言 •存取路径的选择由DBMS的优化机制来 完成 •用户不必用循环结构就可以完成数据操 作–能够嵌入高级语言中使用–关系代数、元组关系演算和域关系演算三 种语言在表达能力上完全等价3. 关系的三类完整性约束• 实体完整性 –通常由关系系统自动支持 • 参照完整性 –早期系统不支持，目前大型系统能自动支 持 • 用户定义的完整性 –反映应用领域需要遵循的约束条件，体现 了具体领域中的语义约束 –用户定义后由系统支持第2章 关系数据库2.1 关系数据库概述 2.2 关系数据结构 2.3 关系的完整性 2.4 关系代数 2.5 关系演算 2.6 关系数据库管理系统 2.7 小结2.2 关系数据结构• 关系模型建立在集合代数的基础上• 关系数据结构的基本概念 –关系 –关系模式 –关系数据库2.2 关系数据结构• 1.关系• 2.关系模式• 3.关系数据库一、 关系• ⒈ 域（Domain）• 2. 笛卡尔积（Cartesian Product）• 3. 关系（Relation）⒈ 域（Domain）• 域是一组具有相同数据类型的值的集合。
–例 •整数 •实数 •指定长度的字符串集合 •介于某个取值范围的整数 •{‘男’，‘女’} •介于某个取值范围的日期2. 笛卡尔积（Cartesian Product）• 1) 笛卡尔积给定一组域D1，D2，… ，Dn，这些域中 可以有相同的D1，D2，… ，Dn的笛卡尔积 为：D1×D2×… ×Dn＝{(d1, d2, … , dn)｜diDi， i＝1, 2, … , n｝–所有域的所有取值的一个组合 –不能重复例如给出三个域： D1 = 姓名 = {王平，李丽，张晓刚}；D2 = 性别 = {男，女}；D3 = 年龄 = {19，20}. 则D1，D2，D3的笛卡儿积为D1×D2×D3 姓名性别别年龄龄 王平男19 王平男20 王平女19王平女20 李丽丽男19 李丽丽男20 李丽丽女19 李丽丽女20 张晓刚张晓刚男19 张晓刚张晓刚男20 张晓刚张晓刚女19 张晓刚张晓刚女20笛卡尔积（续)• 2) 元组（Tuple） –笛卡尔积中每一个元素（d1，d2，… ，dn）叫作 一个n元组（n-tuple）或简称元组例• 3) 分量（Component） –笛卡尔积元素（d1，d2，… ，dn）中的每一个值 di叫作一个分量。
例笛卡尔积（续)• 4) 基数（Cardinal number） –若Di（i＝1，2，… ，n）为有限集，其基 数为mi（i＝1，2，… ，n），则D1×D2×… ×Dn的基数M为：在上例中，基数：2×2×3＝12，即 D1×D2×D3共有2×2×3＝12个元组笛卡尔积（续)• 5)笛卡尔积的表示方法–笛卡尔积可表示为一个二维表表中的每 行对应一个元组，表中的每列对应一个域在上例中，12个元组可列成一张二维表 笛卡尔积（续)3. 关系（Relation）• 1) 关系 –D1×D2×… ×Dn的子集叫作在域D1, D2, … , Dn上的关系，表示为R（D1，D2，… ，Dn）R：关系名 n：关系的目或度（Degree ）从D1×D2×D3中取出有用的元组，所构造的学生关系如表所示姓名性别年龄王平男20李丽女20张晓刚男19关系（续）• 1) 关系(续) –注意 •关系是笛卡尔积的有限子集无限关系在 数据库系统中是无意义的 •由于笛卡尔积不满足交换律，即(d1，d2，… ，dn )≠(d2，d1，… ，dn )但关系满足交换律，即 (d1，d2 ，… ，di ，dj ，… ，dn）=（d1，d2 ，… ， dj ， di，… ，dn） （i，j = 1，2，…，n）解决方法：为关系的每个列附加一个属性 名以取消关系元组的有序性关系（续）例 在表2.1 的笛卡尔积中取出有实际意义的元组来构造关系 关系：SAP(SUPERVISOR，SPECIALITY，POSTGRADUATE) –关系名，属性名 假设：导师与专业：1:1，导师与研究生：1:n 于是：SAP关系可以包含三个元组｛ (张清玫，信息专业，李勇)，(张清玫，信息专业，刘晨)，(刘逸，信息专业，王敏) }关系（续）• 2) 元组 –关系中的每个元素是关系中的元组，通常用 t 表 示。
• 3) 单元关系与二元关系 –当n=1时，称该关系为单元关系（Unary relation ） –当n=2时，称该关系为二元关系（Binary relation ）关系（续）• 4) 关系的表示–关系也是一个二维表，表的每行对应一个 元组，表的每列对应一个域关系（续）• 5) 属性–关系中不同列可以对应相同的域，为了加 以区分，必须对每列起一个名字，称为属性（ Attribute） –n目关系必有n个属性关系（续）• 6) 码 –候选码 •若关系中的某一属性组的值能唯一地标识 一个元组，则称该属性组为候选码（Candidate key） •候选码的诸属性称为主属性（Prime attribute） •不包含在任何侯选码中的属性称为非码属 性（Non-key attribute） •在最简单的情况下，候选码只包含一个属 性在最极端的情况下，关系模式的所有属性组是 这个关系模式的候选码，称为全码（All-key）关系（续）• 码(续)–主码 •若一个关系有多个候选码，则选定其中一 个为主码（Primary key）2. 关系中的基本名词1) 元组：关系表中的每一横行称作一个元组，组成元组的元素为分量。
2) 属性：关系中的每一列称为一个属性3) 候选码、主码、全码：若关系的候选码中只包含一个属性，则称它为单属性码；若候选码是由多个属性构成的，则称为它为多属性码若关系中只有一个候选码，且这个候选码中包括全部属性，则这种候选码为全码4) 主属性和非主属性：关系中，候选码中的属性称为主属性，不包含在任何候选码中的属性称为非主属性1) 基本表：关系数据库中实际存在的表，是实际 存储数据的逻辑表示 2) 视图表：视图表是由基本表或其他视图表导出的表 3) 查询表：查询表是指查询结果表或查询中生成的临时 表3. 数据库中关系的类型1) 同一属性的数据具有同质性 2) 同一关系的属性名具有不能重复性 3) 关系中的列位置具有顺序无关性 4) 关系具有元组无冗余性 5) 关系中的元组位置具有顺序无关性 6) 关系中每一个分量都必须是不可分的数据项 4. 数据库中基本关系的性质关系（续）• 7) 三类关系–基本关系（基本表或基表） •实际存在的表，是实际存储数据的逻辑表 示–查询表 •查询结果对应的表–视图表 •由基本表或其他视图表导出的表，是虚表 ，不对应实际存储的数据关系（续）• 8) 基本关系的性质 –① 列是同质的（Homogeneous）•每一列中的分量是同一类型的数据，来自 同一个域。
–② 不同的列可出自同一个域•其中的每一列称为一个属性 •不同的属性要给予不同的属性名关系（续）例： 上例中也可以只给出两个域： 人（PERSON）=张清玫，刘逸，李勇，刘晨，王 敏 专业（SPECIALITY）=计算机专业，信息专业 SAP关系的导师属性和研究生属性都从PERSON域 中取值 为了避免混淆，必须给这两个属性取不同的属性名 ，而不能直接使用域名 例如定义导师属性名为SUPERVISOR-PERSON（ 或SUPERVISOR）研究生属性名为POSTGRADUATE-PERSON（ 或POSTGRADUATE） SAP(SUPERVISOR-PERSON, SPECIALITY , POSTGRADUATE-PERSON)关系（续）• 基本关系的性质(续) –③ 列的顺序无所谓•列的次序可以任意交换•遵循这一性质的数据库产品(如ORACLE)，增加新属性时，永远是插至最后一列•但也有许多关系数据库产品没有遵循这一 性质，例如FoxPro仍然区分了属性顺序关系（续）• 基本关系的性质(续)–④ 任意两个元组不能完全相同•由笛卡尔积的性质决定•但许多关系数据库产品没有遵循这一性质 。
例如Oracle，FoxPro等都允许关系表中存在两个完全相同的元组，除非用户特别定义了相应的约束 条件关系（续）• 基本关系的性质(续) –⑤ 行的顺序无所谓•行的次序可以任意交换•遵循这一性质的数据库产品(如ORACLE)，插入一个元组时永远插至最后一行•但也有许多关系数据库产品没有遵循这一 性质，例如FoxPro仍然区分了元组的顺序关系（续）• 基本关系的性质(续) – ⑥ 分量必须取原子值•每一个分量都必须是不可分的数据项这 是规 范条件中最基本的一条二、 关系模式• 1．什么是关系模式• 2．定义关系模式• 3. 关系模式与关系1．什么是关系模式• 关系模式（Relation Schema）是型，关系是 值 • 关系模式是对关系的描述 –元组集合的结构 •属性构成 •属性来自的域 •属性与域之间的映象关系 –元组语义 –完整性约束条件 –属性间的数据依赖关系集合2．定义关系模式• 关系模式可以形。
