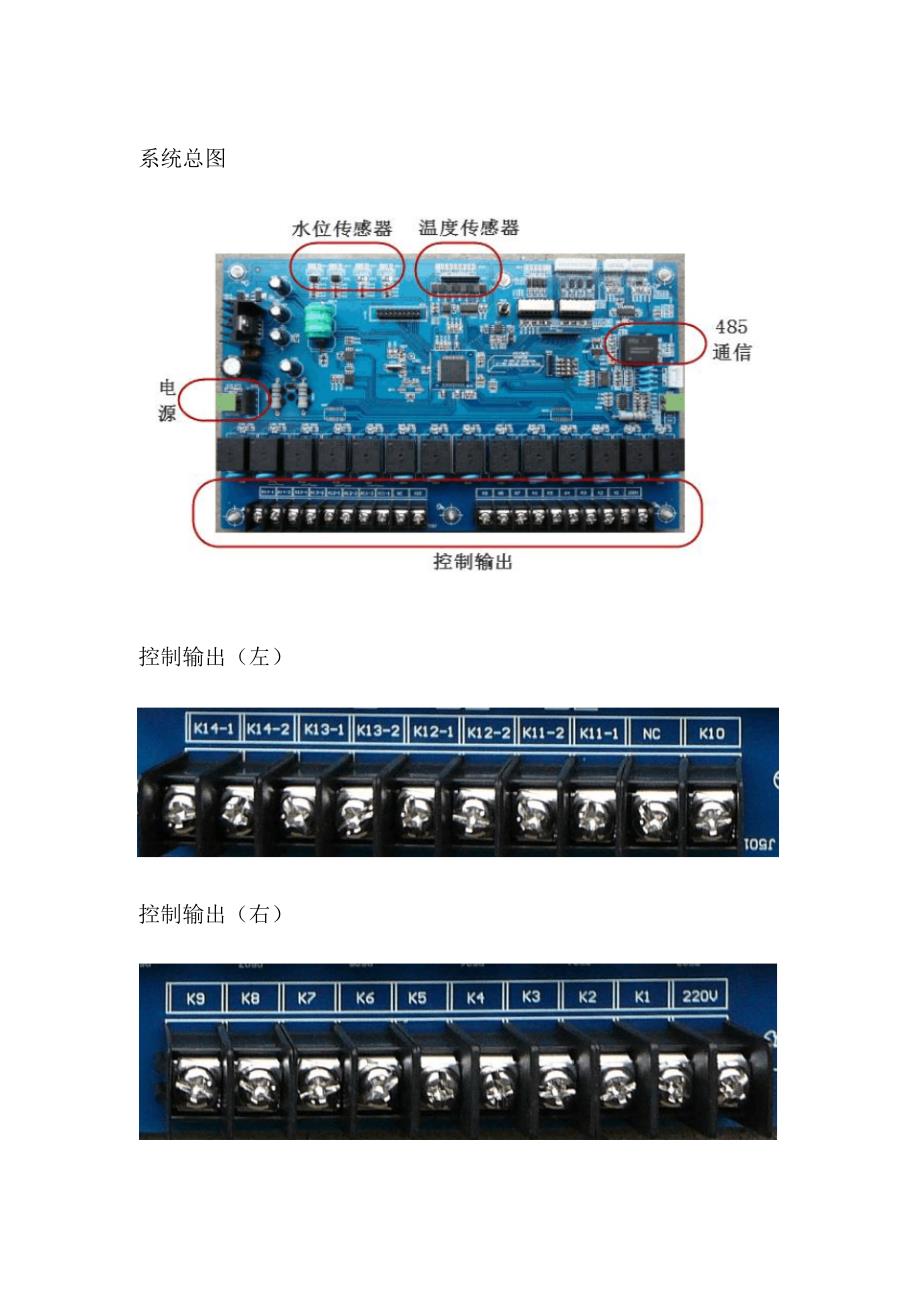

系统总图控制输出（左）控制输出（右）标号连接对象标号连接对象K14-1 集热板 3 的温差循环泵的火线K9 电加热的火线K14-2 交流 220V 的火线K8 空气源热泵的火线K13-1 集热板 3 的定温进水泵的火线K7 回水泵的火线K13-2 交流 220V 的火线K6 增压泵的火线K12-1 集热板 2 的温差循环泵的火线K5 产供循环泵的火线K12-2 交流 220V 的火线K4 供热补水泵的火线K11-1 集热板 2 的定温进水泵的火线K3 定时上水泵的火线K11-2 交流 220V 的火线K2 集热板 1 的温差循环泵的火线NC 未接K1 集热板 1 的定温进水泵的火线K10 未接220V 交流 220V 的火线备注：所有设备的零线都另外用接线柱接在一起，然后和交流220V 的零线接水位传感器标号连接对象备注J406（左起第一个）供热水箱水位传感器15V 接传感器正极，In 接传感器负极， GND 不用接J407（左起第二个）产热水箱水位传感器15V 接传感器正极，In 接传感器负极， GND 不用接温度传感器标号（ J403）连接对象5V 所有温度传感器的公共端（不分正负极）1 环境温度传感器的另一端2 集热板 1 出水口当前水温传感器的另一端3 产热水箱的当前水温传感器的另一端4 供热水箱的当前水温传感器的另一端5 回水管的当前水温传感器的另一端6 集热板 2 出水口当前水温传感器的另一端7 集热板 3 出水口当前水温传感器的另一端8 未接485 通信标号（ CZ300）连接对象GND 未接A 485-A B 485-B 电源：12V 或者 24V 直流开关电源，具体要看继电器的驱动电压。
热量表：4 块热量表（占用485） ，目前的板子可能接不了（只有一个485） 要预留的线路1 块热量表要有2 根电源线， 2 根 485 通信线，即预留（2+2）*3 条线。
