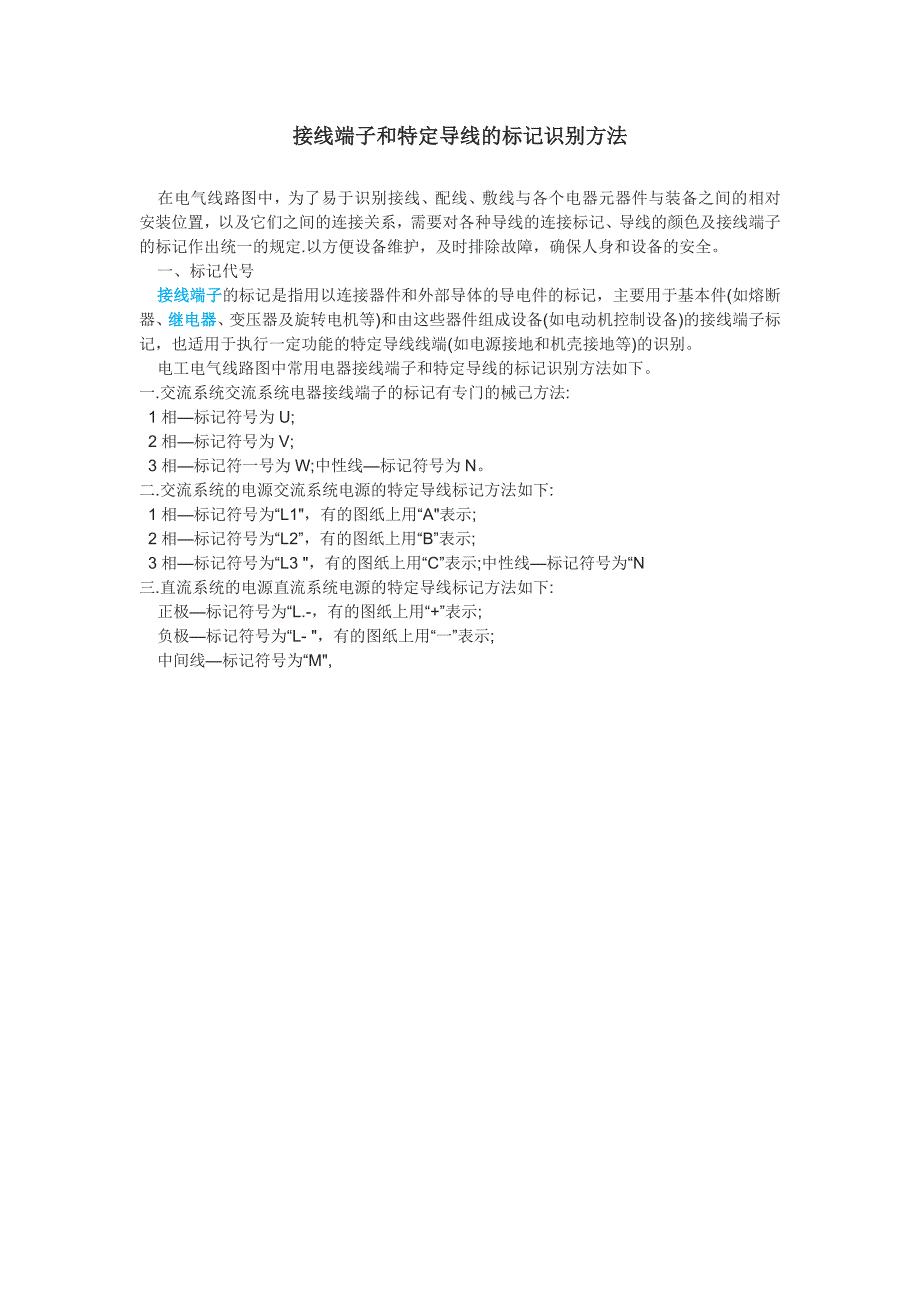

接线端子和特定导线的标记识别方法在电气线路图中，为了易于识别接线、配线、敷线与各个电器元器件与装备之间的相对安装位置，以及它们之间的连接关系，需要对各种导线的连接标记、导线的颜色及接线端子的标记作出统一的规定.以方便设备维护，及时排除故障，确保人身和设备的安全一、标记代号接线端子的标记是指用以连接器件和外部导体的导电件的标记，主要用于基本件(如熔断器、继电器、变压器及旋转电机等)和由这些器件组成设备( 如电动机控制设备)的接线端子标记，也适用于执行一定功能的特定导线线端(如电源接地和机壳接地等) 的识别电工电气线路图中常用电器接线端子和特定导线的标记识别方法如下一.交流系统交流系统电器接线端子的标记有专门的械己方法:1 相—标记符号为 U;2 相—标记符号为 V;3 相—标记符一号为 W;中性线—标记符号为 N二.交流系统的电源交流系统电源的特定导线标记方法如下:1 相—标记符号为 “L1"，有的图纸上用“A"表示;2 相—标记符号为 “L2”，有的图纸上用 “B”表示;3 相—标记符号为 “L3 "，有的图纸上用“C”表示; 中性线—标记符号为“N三.直流系统的电源直流系统电源的特定导线标记方法如下:正极—标记符号为“L.-，有的图纸上用“+”表示;负极—标记符号为“L- "，有的图纸上用 “一” 表示;中间线—标记符号为“M",四.保护接地线保护接地线的电器，其接线端子和特定导线的共同标记通常用“PE”标记符号来表示。
其图形符号如图 5 一 la 所示五，接地线接地线的电器，其接线端子和特定导线的共同标记通常用“E”标记符号来表示，其图形符号如图 5 一 II，所示六.无噪声接地线无噪声接地线的电器，其接线端子和特定导线的共同标记通常用-JE”标记符号来表示，其图形符号如图5 一 Ic 所示七.接机壳或机架接机壳或机架的电器，其接线端子的特定`F 线的共同标记通常用“MM”标记符号来表示，其图形符号如图5 一 Id 所示八.等电位等电位的电器，其接线端子和特定异线的共同标记通常用‘.cc”标记符一号来表示，其图形符号如图 5 一 le 所示九.不接地的保护导线不接地的保护导线，其特定导线的标记用符号..Pull 表示十.保护接地线和中性线共同用线保护接地线和中性线共同用线特定导线的标记，通常用’'EN”标记符号来表示郑州盛世开元自动化设备提醒广大的电气工作者，每个品牌的端子都有其特有的标记号，购买接线端子前请确认好配套的标记好产品，以免引起不便。
