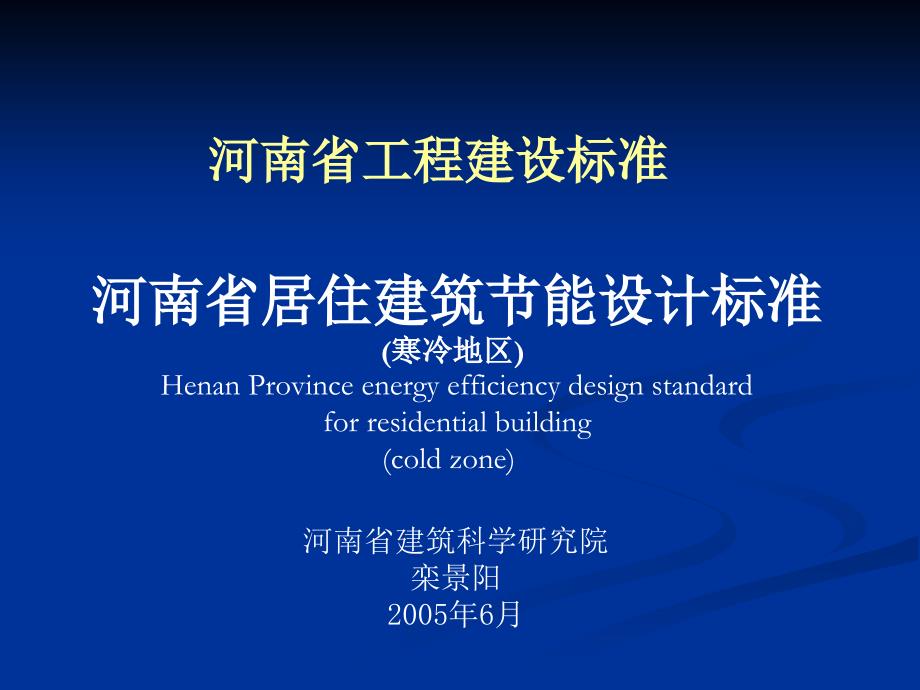

河南省工程建设标准,河南省建筑科学研究院 栾景阳 2005年6月,河南省居住建筑节能设计标准 (寒冷地区) Henan Province energy efficiency design standard for residential building (cold zone),前 言 本标准是河南省建筑科学研究院根据河南省建设厅豫建科200428号文件要求编写 本标准是在河南省建筑节能标准编写委员会指导下编写 参编单位：河南省建筑科学研究院 参编单位：河南省建设科技协会 河南省建筑设计研究院,前 言 标准是由建设厅批准、建设部备案的强制性标准，其中3.0.1、3.0.2,4.2.4、4.2.7为强制条文；标准共5章和6个附录 主要内容是： 总则、术语、建筑物耗热量指标和采暖耗煤量指标、建筑热工设计、采暖设计,第一章 总则 1.0.1 编写本标准的目的和意义 我省建筑节能是1996年开始起步，1997年由河南省建筑科学研究院主持编写我省第一个建筑节能实施细则，节能30% 2000年省建设厅又发布DBJ41/041-2000节能50%的实施细则，通过5年的执行应用，为我省建筑节能起到了积极的作用。
本标准是在2000年节能50%标准的基础上再节能30%，即节能65%,第一章 总则 1.0.2 规定了标准的适用范围 1、寒冷地区 2、新建和扩建的居住建筑 3、居住建筑包括：住宅、集体宿舍、公寓、招待所、医院病房楼、托幼建筑,第一章 总则 1.0.3 1、在执行本标准的同时还必须符合国家现行有标准规范的要求，当与之相矛盾时（指低于国家标准）时，依国家标准为准 2、本标准的能耗采暖能耗、空调、照明等其他能耗还应符合其相应标准，照明应符合建筑照明设计标准GB50034-2004第三章 建筑物耗热量指标及采暖耗煤量指标 1、本章是本标准的核心，规定了耗热量指标和耗煤量指标必须达到，这是两个强条 2、给出建筑物耗热量指标和耗煤量指标的计算方法,第三章 3.0.1条,表3.0.1 河南省主要城市建筑物耗热量、采暖耗煤量指标,注：表中未列的城市按照邻近城市选取第三章 3.0.1条,耗煤量指标包括两部分：燃煤锅炉、供热管网所组成的供热系统运行能耗和建筑物所消耗的能耗 对于用燃煤锅炉供暖小区，每个采暖期的耗煤量指标不得超过本标准表3.0.1规定的值，考核时，只考核锅炉房所消耗的煤量和建筑物内部的温度,第三章 3.0.2条,表3.0.1 河南省主要城市建筑物耗热量、采暖耗煤量指标,注：表中未列的城市按照邻近城市选取。
第三章 3.0.2条,本条规定寒冷地区14个城市的建筑耗热量指标不得超过表3.0.1的规定，这是本标准中最重要的强条，是评定建筑物是否达到节能标准要求的最直接依据，他是反映建筑物综合保温性能高低的最直接的指标 耗煤量指标和耗热量指标仅规定到省辖市城市，各地所属的县级市不再另定指标，直接按其所属地市取值第三章 3.0.1-3.0.2条,节能50%和节能的65%的含义 1、是指包括燃煤锅炉、供热管网以及建筑物耗热在内的整个系统的耗煤量节省了50%或65%，即由供热系统和建筑物耗热量两部分组成 2、建筑物耗热量和锅炉供热效率及供热管网输送效率是以19801981年的水平 3、1980-1981年: 锅炉效率按55% 管网输送效率按85%,第三章 3.0.1-3.0.2条,1980-1981年建筑物基准耗热量 是按19801981住宅通用设计图进行计算 计算条件: 1、建筑物为一梯2户，4单元6层砖混结构 2、体形系数在0.3左右 3、墙体为240mm厚粘土实心砖墙，内外各抹20mm砂浆 4、外窗为单玻钢窗或铝窗 5、19801981年住宅通用设计的耗热量指标以郑州为例为30W/平方米。
第三章 3.0.1-3.0.2条,19801980年住宅建筑耗煤量指标,,,,,,这是节能50或65的基准 节能50的耗煤量指标,,节能65的耗煤量指标,,第三章 3.0.1-3.0.2条,建筑物耗热量指标是指在扣除锅炉和管网提高效率以后计算得来 锅炉效率由1980年的55提高到68 管网效率由1980年的85提高到90 节能50时建筑物耗热量指标,,,,,节能65%时建筑物耗热量指标,,这时供热系统不再承担，由50提高到65时全部由建筑物来承担,第三章 3.0.1-3.0.2条,节能65时，建筑物的节能率（1-14）/30=53%,,,,,供热系统节能率,若将建筑物节能率53和供热系统节能率23.6 在总节能65中分配,,建筑物承担,供热系统承担,节能65是在节能50的基础上再节能30得到的,,第三章 3.0.1-3.0.2条,,1980年没有节能的热流图,2001年节能50时的热流图,2005年节能65时的热流图,第三章 3.0.3条,建筑物的耗热量指标计算,,,,,,,单位建筑面积通过围护结构的传热耗热量,单位建筑面积的空气渗透耗热量,单位建筑面积的建筑物内部得热,第三章 3.0.3条,,建筑物热平衡意义图,建筑物得热 1、太阳辐射热 1520% 2、建筑物内部得热 812% 3、供热设备供热 7075%,建筑物耗热 1、空气渗透耗热 2530% 2、围护结构传热耗热 7075% 外墙 25% 屋面 10% 窗 25% 地面 45% 楼梯间墙8%,第三章 3.0.4条,,,,,,,式中：,全部房间平均室内计算温度，一般住宅建筑取16；,采暖期室外平均温度（），应按本标准附录A表A采用；,某一围护结构传热系数的修正系数，应按本标准附录B表B-1采用；,某一围护结构的传热系数W/（m2K），对于外墙应取其平均传热系数，计算方法见民用建筑热工设计规范GB 50176；,某一围护结构的传热面积（m2），应按本标准附录C的规定计算； A0建筑面积（m2），应按本标准附录C的规定计算。
第三章 3.0.5条,,,,,,,3.0.5 单位建筑面积的空气渗透耗热量应按下式计算：,式中：,空气比热容，取0.28Wh/(kg.K)；,空气密度（kg/m3），取te条件下的值,见附录A；,换气次数，住宅建筑取0.5次/h；,换气体积（m3），应按本标准附录C的规定计算第三章 3.0.6-3.0.7条,,,,,,3.0.6 对于燃煤集中供热，其采暖耗煤量指标应按下式计算：,式中：,采暖耗煤量指标（kg/m2）标准煤；,采暖期天数（d），应按标准附录A表A采用；,标准煤热值，取8.14103Wh/kg；,室外管网输送效率，取0.90；,锅炉运行效率，取0.683.0.7 采暖设计热负荷指标宜按3037W/选取 注：对于连续式供暖，采暖设计热负荷指标取下限值；对于间歇式供暖方式，采暖设计热负荷指标取上限值第三章 3.0.1-3.0.7条,,,,,影响建筑物耗热量的主要因素 1、建筑物体形系数 2、围护结构的传热系数（材料的性能和厚度） 3、窗墙比 4、建筑物的朝向 5、楼梯间外窗,第四章 建筑热工设计,建筑物朝向宜采用南北向或接近南北向，主要房间宜避开冬季主导风向 建筑物体形系数宜控制在0.30及0.30以下。
居住建筑的楼梯间和北向外廊应设置外窗，其它方向外廊宜设置外窗楼梯间可不设采暖设施，但楼梯间隔墙和户门应采取保温措施，并应计算其传热耗热量单元入口门宜采用密闭门 围护结构的外墙体宜采用外保温做法，主要城市的建筑物外墙应采用外保温做法第四章 4.2.1条,,,,,4.2.1 不同地区的采暖居住建筑各部分围护结构的传热系数不应超过表4.2.1规定的限值若体形系数大于0.30或者围护结构的部分传热系数超过表4.2.1规定的限值或窗墙比不符合本标准第4.2.5条要求时，应按本标准第3.0.33.0.5条规定，对整个建筑的耗热量指标进行验算，确保达到表3.0.1规定的要求第四章 4.2.2-4.2.4条,,,,,4.2.2 外墙在受周边混凝土梁、柱等热桥影响条件下，其平均传热系数不应超过表4.2.1规定的限值 4.2.3 当实际采用的窗户传热系数比表4.2.1规定的限值低0.5及0.5以上时，在满足本标准规定的耗热量指标前提下，可按本标准3.0.33.0.5条规定的方法，重新计算确定外墙和屋面所需的传热系数 4.2.4 围护结构热桥部位应采取保温措施，保证其内表面温度不低于室内空气露点温度第四章 4.2.5-4.2.6条,,,,,4.2.5 窗户（包括阳台门上部透明部分）面积不宜过大，不同朝向的窗墙面积比应符合下列规定； 1 北向窗墙面积比不应大于0.25； 2 东西向窗墙面积比不宜大于0.30； 3 南向有阳台的窗墙面积比不应大于0.35； 4 南向无阳台，且为中空玻璃窗或双层窗时，窗墙面积比不应大于0.45。
4.2.6 窗户的位置宜设置在墙体中间，对于北向，不应采用飘窗（凸窗），其它方向不宜采用飘窗（凸窗）飘窗（凸窗）与室外空气接触的围护结构应按墙体要求采取保温措施，其传热系数应符合表4.2.1的规定第四章 4.2.7-4.2.8条,,,,,4.2.7 设计中应采用气密性良好的窗户（包括阳台门），其气密性等级，在16层建筑中，不应低于现行国家标准建筑外窗空气渗透性能分级及其检测方法GB/T 7107规定的3级水平（窗户每米缝长的空气渗透量ql2.5m3/（mh））；在730层建筑中，不应低于上述标准规定的4级水平（窗户每米缝长的空气渗透量ql1.5m3/（mh）） 4.2.8 外门和外窗框靠墙体部位的缝隙，应采用高效保温材料填堵，不得采用普通水泥砂浆补缝窗框四周与抹灰层之间的缝隙，宜采用保温材料和嵌缝密封膏密封，避免不同材料界面开裂影响窗户的热工性能4.2.9 窗户传热系数应取经国家计量认证的质检机构所检的实测值，如无实测值，应按表4.2.9选取 4.2.10 在建筑物采用气密窗或窗户加设密封条的情况下，房间应设置可调节的换气装置或其他可行的换气设施第四章 4.2.9-4.2.10条,第四章 4.3.1条,,,,,4.3.1 在房间自然通风情况下，建筑物的屋面和东、西外墙的内表面最高温度，应满足下式要求 imax temax 式中：imax围护结构内表面最高温度（）。
temax 夏季室外计算温度最高值（） 注：imax、temax应按民用建筑热工设计规范GB 50176规定进行取值计算第四章 4.3.2条,,,,,4.3.2 围护结构的隔热可采用下列措施： 1 外表面做浅色饰面，如浅色粉刷、涂层和面砖等 2 设置通风间层，如通风屋顶、通风墙等通风屋顶的风道长度不宜大于10m间层高度以200mm左右为宜基层上面应有60mm左右的隔热层夏季多风地区，檐口处宜采用兜风构造 3 采用双排或三排孔混凝土或轻骨料混凝土空心砌块墙体 4 复合墙体的内侧采用厚度100mm左右的砖或混凝土等重质材料 5 设置带铝箔的封闭空气间层当为单面铝箔空气间层时，铝箔宜设在温度较高的一侧 6 蓄水屋顶水面宜有水浮莲等浮生植物或白色漂浮物 7 采用有土和无土植被屋顶以及墙面垂直绿化等第四章 4.3.3条,,,,,4.3.3民用建筑热工设计规范GB 50176规定的隔热验算要求，是满足最低限度要求的温度为了有效的改善居住建筑的热环境，有条件的地区，空调房间围护结构的内表面最高温度宜控制在夏季空调室外计算温度与夏季空调室外计算日平均温度之间，且不应高于32第五章 采暖设计,,,,,本章共分为3节 5.1 一般规定共3条 5.2 采暖供热系统共12条 5.3 管道敷设与保温共4条,第五章 5.1节,,,,,本节共3条 5.1.1条 对热源的要求 利用再生能源 电厂余热 区域锅炉房 地热和太阳能 5.1.2条 对集中供热区域大小的规定 5.1.3条 对管网系统的要求 1、利用双管。
