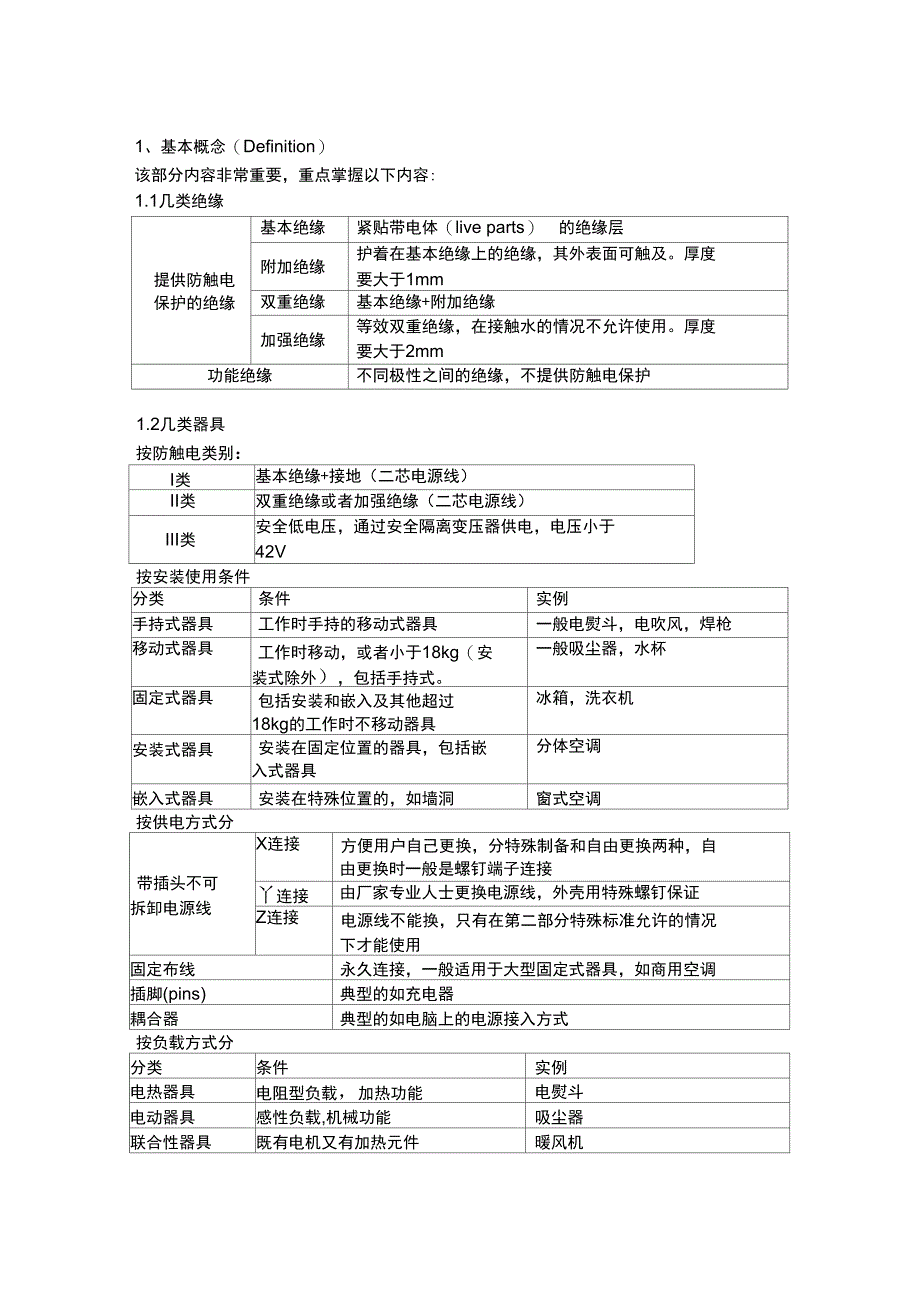

1、基本概念（Definition）该部分内容非常重要，重点掌握以下内容:1.1几类绝缘提供防触电 保护的绝缘基本绝缘紧贴带电体（live parts） 的绝缘层附加绝缘护着在基本绝缘上的绝缘，其外表面可触及厚度要大于1mm双重绝缘基本绝缘+附加绝缘加强绝缘等效双重绝缘，在接触水的情况不允许使用厚度要大于2mm功能绝缘不同极性之间的绝缘，不提供防触电保护1.2几类器具按防触电类别：I类基本绝缘+接地（二芯电源线）II类双重绝缘或者加强绝缘（二芯电源线）III类安全低电压，通过安全隔离变压器供电，电压小于42V按安装使用条件分类条件实例手持式器具工作时手持的移动式器具一般电熨斗，电吹风，焊枪移动式器具工作时移动，或者小于18kg（安 装式除外），包括手持式一般吸尘器，水杯固定式器具包括安装和嵌入及其他超过 18kg的工作时不移动器具冰箱，洗衣机安装式器具安装在固定位置的器具，包括嵌 入式器具分体空调嵌入式器具安装在特殊位置的，如墙洞窗式空调按供电方式分带插头不可 拆卸电源线X连接方便用户自己更换，分特殊制备和自由更换两种，自 由更换时一般是螺钉端子连接丫连接由厂家专业人士更换电源线，外壳用特殊螺钉保证Z连接电源线不能换，只有在第二部分特殊标准允许的情况 下才能使用固定布线永久连接，一般适用于大型固定式器具，如商用空调插脚(pins)典型的如充电器耦合器典型的如电脑上的电源接入方式按负载方式分分类条件实例电热器具电阻型负载，加热功能电熨斗电动器具感性负载,机械功能吸尘器联合性器具既有电机又有加热元件暖风机注：电热器具按照1.15倍额定输入功率做发热试验，电动器具和联合型器具按 照1.06/0.94 倍额定电压做发热试验，第10、13、19、20章的试验要求也不 同.1.3部件概念（难点）类型动作条件/现象实例和说明1.温控器正常工作时反复动作冰箱，电熨斗上的温控器 n2.限温器正常工作时一次动作， 可人工复位水杯的“开关”3.自恢复温度保护器非正常工作时动作，温 度下降后自动复位以正常/非正常动作条件的不同区别是作温控还是作温保4.非自复位温度保护 器非正常工作时动作，需 要靠人工复位一般有隐藏的复位按钮供用户 或专业人员复位5.温度保险丝非正常工作时，温度超 标后一次性动作，不可 恢复电热器具常用6.电流保险丝*非正常工作时，电流超 标后一次性动作，不可 恢复电子线路常用7.漏电保护器*非正常工作时，电流超 标后一次性动作，一般 由人工恢复固定布线中常见保护装置8.保护装置非正常工作时起保护作 用的装置，可为以上3- 7项,也可以为机械装置压力容器上的泄压阀*标准无定义，但常见.1.4其他重要概念安全隔离变压器初级和次级达到双重绝缘或者加强绝缘，且输出安全低电压的隔离变压器。
全极断开火线和零线都断开固定式器具要求有提供全极断开的装置，如电源插头，全 极开关（双进双出），耦合器固定布线器具应该在安装说明中要求爬电距离导电体之间和导电体和可触及外壳之间沿着绝缘表面”爬行”的距离电气间隙导电体之间和导电体和可触及外壳之间的空间飞越距离，但不能穿过绝缘层可见灼热电热元件能看见的烧红（650 ° C以上）的电热元件,如电炉额定参数制造厂标明的电器和其他参数，包括：额定电压：230V~（或额定电压范围220-240V~）,EN标准规定必须覆盖230V 额定输入功率:1000W（或者额定输入功率范围:900-1100W）额定频率：50Hz （或者50/60Hz）额定电流 : 1.0A额定容量 : 1.7l( 水杯 )等 2、试验 (Testing) 方法2.1 一般要求( clause 5 )2.1.1 除非特别注明，试验在一台样品上按照标准章节顺序进行2.1.2 环境温度： 20±5°C2.1.3 试验电压 / 功率原则是对应最不利的条件：2.1.3.1 如果试验要求在额定电压 / 功率乘以系数 : 如果系数大于 1,则乘以电压/功率范围的上限 ; 如果系数小于 1, 则乘以电压 / 功率范围的下限 ;2.1.3.2 如果电压有范围 , 但额定功率对应平均值 , 则按照以下例子进行试验 : 额定电压范围 :220-240V, 功率 1000W, 试验要求在 1.15 倍功率下进 行 , 则试验功率为 (240/230) 2X1.15X1000W. 若试验要求在 0.85 倍功率下进行 , 则试验功率为 (220/230) 2X0.85X1000W.2.133 如果是PTC电热元件，举例：额定电压范围：220-240V,功率1000W, 试验要求在1.15倍功率下进行 , 则试验电压为 ： 240VX (1.15) 0.52.1.4 具体试验方法一定要结合特殊标准的要求 .2.2 输入功率和电流( clause 10 ) 在正常工作条件和额定输入电压下 , 能同时工作的电路都工作 , 稳定后记录输入 功率和/ 或 电流, 其偏差不能超过标准规定。
如果额定输入电压的上，下限之差不超过额定输入电压范围的平均值的 10％，则可以在额定电压范围的平均值下测量输入功率和电流标有额定输入功率范围的器具要在对应的额定输入电压上，下限下进行测试 注： 输入功率试验不合格一般不进行后续试验 , 除非客户申明修改额定功率 .2.3 正常工作条件下的发热( clause 11 )2.3.1 器具按照标准规定进行放置或安装2.3.2 用细丝热电偶进行测量；电机绕组用测量绕组值的方法进行测量，除非 绕组电阻不方便测量2.3.3 试验电压和功率 正常工作条件下进行(参见第三章定义，各种器具有不同的要求) 电动器具和联合型器具： 1.06/0.94 倍额定电压电热器具 ： 1.15 倍额定输入功率2.3.4 试验的时间： 一般要求达到热稳定状态，即所有的点温度不再上升部 分器具在特殊标准里面有具体要求2.3.5 测试布点 参见标准表三 , 主要有 电源线,内部导线,互连线,耦合器的 PIN；开关,电容,端子,灯坐,温控器等零件；绝缘材料,其中热塑材料要按照温升作球压试验（标准30.1章）; 测试角，电动器具外壳；手把,旋钮等操作时易触及的部分；某些特殊标准要求的其他布点。
试验要求：温升不超标；保护装置不动作；密封材料不流出2.4 防水试验（clause 15）2.4.1 IP 试验,特殊标准在分类（6.2章）时要求器具达到一定的防水等级,按照分类标准做试验溢流试验一般装有容器的器具（如水杯,洗衣机,蒸汽电熨斗等）要进行该项试验.潮湿试验,几乎对所有的器具都适用.25 ° C/95%/48h2.5泄漏电流和电器强度（clause 13& 16）泄漏电流不能超过标准规定的限值，电器强度试验时不击穿.在11章发热和15 章试验后及19章非正常试验后都要进行试验，其主要区别如下：早节泄漏电流试验电器强度试验工作温度下电热器具:1.15倍额定功率 电动器具和联合型器具:1.06 倍额定电压测试时器具工作到稳态基本绝缘:1000V 附加绝缘:1750V 加强绝缘:3000V 器具处于热态防水试验后都是1.06倍额定电压测试时器具不工作基本绝缘:1250V 附加绝缘:1750V 加强绝缘:3000V非正常试验后基本绝缘:1000V 附加绝缘:1750V 加强绝缘:3000V 器具处于冷态2.6非正常试验(clause 19)适用范围早节备注带电热元件 的器具19.20.85倍额定功率，限制热散发19.31.24倍额定功率，限制热散发19.411章动作的控制器（如温控器）短路,其他同11章19.5管状外壳电热元件的端部带电体与外壳短路*固定布线和19.4章发生全极断开的器具不适用.19.6PTC电热元件升压试验带电机的器具/、19.7电机在额定电压下堵转，试验时间参照标准要求. 带启动电容的电机要在电容开/短路的情况下重复试 验.测量绕组温度19.10对串激电机，1.3倍电压下进行过电压试验备注：并非所有的试验都要进行；一般在特殊标准里面有修正温升也有要求，试验后不能出现影响安全的情况（如防触电，触及运动部件等）2.7机械危险试验2.7.1 倾倒试验（clause 20.1）除手持式，安装式器具以外的器具：10 °倾斜试验不允许翻倒（少数手持式器具 也要进行该试验,如电熨斗,参见EN60335-2-3）带有电热元件的器具：15 °倾斜试验.不翻倒.如果翻倒则在翻倒位置做发热试 验,温升不超过非正常温升的要求.（对空调扇不允许翻倒）触及运动部件的试验（clause 20.2）用带圆形挡板的试验指不能触及危险的运动部件.某些电动器具具有特殊要求，如绞肉机等（参见EN60335-2-14）2.8非金属材料试验（clause 30）2.8.1 球压试验（clause 30.1）测试时间：1小时试验温度（取以下大值）：- 外部部件：正常温升+40 C- 支撑强电部件 ：非正常温升+ 25 C2C或75 C2C 正常温升+40 C2 C,非正常温升+ 25 C2C或125 C2 C对热塑性加强绝缘和附加绝缘考虑非正常温升灼热丝试验（clause 30.2） 测试时间：30s试验温度,见下表：包括连接件（current carrying connection） 周围3mm以内的部件部件试验温度C备注外部零件550对所有器具适用「有人照看器具载流 件及其周围3mm部 件载流超过0.5A750对手持式器具不适 用载流小于等于0.5A650无人照看器具载流 件及其周围3mm部 件载流超过0.2A850/750750/650 C试验时 不允许点燃，否则 要进行针炎试验载流小于等于0.2A6502.9其他重要试验2.9.1 电源线弯曲试验（clause 25.14）试验条件：10000次（X,Y连接）/20000次（Z连接）,10N（线径超过0.75mm）/5N（其他电 源线）,90 ° ; 60/min, 电源线通以额定电流.该试验在某些器具有修正（如电熨斗）,还有些要进行2000次,180 ° ; 6/min的试验. 该试验对手持式器具及工作时移动的器具 （如吸尘器）适用.但对具有自动卷线机构的器 具不适用（由代替），试验后电源线不应损坏。
2.9.2 电源线拉伸试验（clause 22.16）仅对自动卷线器，不带电进行6000次，30/min, 行程75cm（在电源线接入器具的最末 1/3段内进行，考虑正常工作最不利的方向，允许分段进行）试验后电源线不应损坏.接地电阻试验(clause 27.5)测试电流25A,从电源线接地端到接地金属最远点 .要求小于0.1 Q .不包括电源线的电阻.变压器次极短路(clause 17)1.06/0.94倍额定电压下短路变压器次极，绕组温度不超过非正常试验要求2.9.5 冲击试验(clause 21)0.5J弹簧冲击锤。
