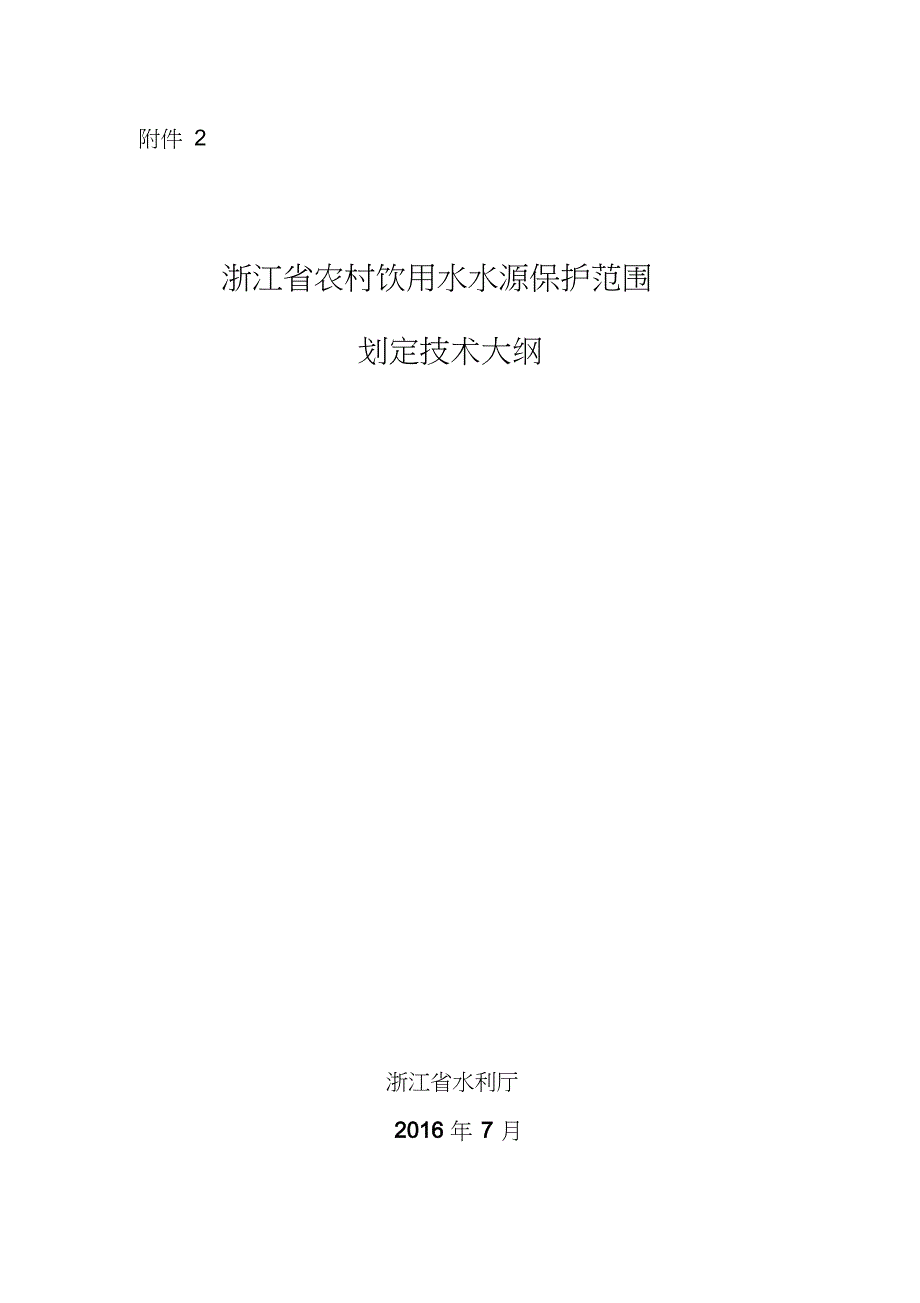

附件 2浙江省农村饮用水水源保护范围划定技术大纲浙江省水利厅2016 年 7 月浙江省农村饮用水水源保护范围划定技术大纲目录1 任务..................................................................................................................1...2 农村饮用水水源保护范围划定技术标准 ........................................................1.2.1 数据源....................................................................................................1...2.2 空间参考系统 .........................................................................................1..2.3 数据预处理 ............................................................................................1...2.4 农村饮用水水源保护范围划定成果图制作标准 ...................................23 农村饮用水水源保护范围划定技术方法 ........................................................4.3.1 日供水规模 200吨以上、 1000 吨以下水源保护范围划定方法 ..........43.2 日供水规模 1000吨或服务人口 10000以上的水源保护区划分方法 .43.2.1河流型饮用水水源保护区的划分方法 ..........................................4.3.2.2湖泊、水库饮用水水源保护区的划分方法 ...................................53.2 农村饮用水水源保护范围最终定界 ......................................................6.3.3 农村饮用水水源保护范围划定内业流程 ..............................................6.3.4 农村饮用水水源保护范围划定外业调查与复核 ...................................63.5 农村饮用水水源地编号规则 .................................................................6..4 成果内容..........................................................................................................7...5 农村饮用水水源保护范围警示标志的内容及设立位置 .................................95.1 农村饮用水水源保护范围警示标志的内容 ..........................................9.5.2 农村饮用水水源保护范围警示标志的设立位置 ...................................96 工作安排和组织实施 .......................................................................................9..6.1 工作安排................................................................................................9...6.2 组织实施.............................................................................................1..0.7 经费估算 .......................................................................................................1..0.《XX 县（市、区）农村饮用水水源保护范围划定方案》大纲 ...................11I浙江省农村饮用水水源保护范围划定技术大纲1 任务（1）根据浙江省环境保护厅和浙江省水利厅联合印发的 《关于转发 <关于加强农村饮用水水源保护工作的指导意见 >的通知》（浙环发[2015]46 号）要求，2016年底前，完成日供水规模 1000 吨或服务人口 10000 以上水源保护区以及日供水规模 200 吨以上农村饮用水水源保护范围划定工作。
2）在 1:10000 数字化地形图上完成对农村饮用水水源保护区或保护范围的初步划定， 通过现场勘察复核， 确定农村饮用水水源保护区或保护范围 有条件的县（市、区），应以高分系列遥感影像、航空影像或者其他空间分辨率优于2m 的遥感影像为底图，增强保护范围成果图的准确性和可视性3）以县（市、区）为单位，将所辖区域内日供水规模 200 吨以上农村饮用水水源的保护区或保护范围划定的成果表和图整理成册， 并编写划定方案 应用遥感影像数据的，应在县级遥感影像图上点绘水源地的分布情况4）农村饮用水水源保护区 （保护范围） 划定方案经县级人民政府批准后，由县（市、区）水利局会同环保局向社会公布农村饮用水水源地名录，同时将划定方案报送设区市水利（水务）局、环保局备案设区市水利（水务局）将所辖县（市、区）划定方案收集汇总后，统一报送省水利厅5）根据《浙江省饮用水水源保护条例》 ，饮用水水源保护区边界应设立明确的地理界标和明显的警示标志； 日供水规模 200 吨以上划定保护范围的农村饮用水水源，应设立警示标志2 农村饮用水水源保护范围划定技术标准2.1 数据源（1）遥感影像：时相为 2014 至 2016 年空间分辨率优于 2m 的遥感影像；（2）数字化地形图：行政区域内 1：10000 数字化地形图（矢量格式） ；（3）行政界线：县界、乡镇界和村界（矢量格式） ；（4）土地利用现状图：行政区域内土地利用数据 （有条件的地区建议使用） 。
2.2 空间参考系统（1）坐标系： 2000国家大地坐标系（ CGCS2000）；（2）投影方式：高斯 —克吕格投影；（3）中央经线 120 度2.3 数据预处理遥感影像处理： 对各县的遥感影像进行几何校正、 水源地专题信息增强、 影像融合、影像镶嵌等处理遥感影像叠加地形图：遥感影像与地形图叠加，偏差不超过 0.5 个像元1浙江省农村饮用水水源保护范围划定技术大纲2.4 农村饮用水水源保护范围划定成果图制作标准参考《1:5000 1:10000 地形图图式》（GB/T5791-1993），利用地理信息系统软件制作水源保护范围成果图，其制作标准如下（以 ArcGIS 软件为例）：（1）图页面设置1）底图幅面： A3；2）边界线的页边距：左边距 0.5cm，右边距 0.5cm；上边距 1.0cm，下边距0.5cm；3）图框线的页边距：左边距 1.5cm，右边距 1.5cm；上边距 3.0cm，下边距4.5cm；4）水源保护范围图所占底图幅面面积比例尽可能大，尽量减小空隙2）标题1）字体：宋体，字号 25 磅；2）格式：居中；3）图名 “X X县 XX 农村饮用水水源保护范围图 ”3）等高线1）线型：实线；2）线宽：0.4；3）颜色：R：230 G：152 B：0。
4）水源保护范围边界线1）线型：实线；2）线宽：2；3）颜色：R：255 G：0 B：05）水源一级保护区1）线型：实线；2）线宽：2；3）颜色：R：255 G：0 B：1976)水源二级保护区1）线型：实线；2）线宽：2；3）颜色：R：255 G：0 B：07）村界1）线型：点 ；2）线宽：1.5；3）颜色：R：0 G：0 B：08）乡镇界线1）线型：一横三点 ；2浙江省农村饮用水水源保护范围划定技术大纲2）线宽：2；3）颜色：R：0 G：112 B：2559）县界1）线型：一横一点 ；2）线宽：3；3）颜色：R：0 G：0 B：010）村名标注字体：宋体，字号 8 磅；（11）乡镇名标注字体：宋体，字号 15 磅；（12）经纬度标注1）经度标注在底部和上部，纬度标注在左侧和右侧；2）采用 “度-分-秒”格式，建议采用 “Arial narrow，字”号 “8磅”13）指北针格式建议采用符号为 ，大小设置为 76，背景设置为白色14）比例尺1）比例一律调整为千的倍数，如 1：5000、1：6000、1：10000等，以便量算；2）比例尺条采用 “黑白相间比例尺 1”，数字字体建议采用 10.5 磅；3）背景设置为白色。
比例尺式样：（15）制图人等信息栏1）字体：宋体常规，字号 14 磅；2）下划线 “_长”度 为 15 个空格，然后间距 2 个空格，填写 “填图日期 ”及下划线 “_，”字体、长度相同；3）另起一行，填写 “复核人 ”等信息，格式与上同，以此类推16）主要拐点信息及坐标1）拐点形状：圆形 2；2）填充颜色：黄色；3）拐点数字大小及字体： 10.5 磅，Times New Roman；4）拐点坐标信息表：表格内字体为 Times New Roman，大小为 9 磅17）成果图保存与打印在 GIS 软件输出成果图时保存为 PDF 格式文件，避免打印变形3浙江省农村饮用水水源保护范围划定技术大纲3 农村饮用水水源保护范围划定技术方法3.1 日供水规模 200吨以上、 1000 吨以下水源保护范围划定方法依据《浙江省农村供水管理办法》 （浙江省政府令〔 2012〕304 号）和《关于转发<关于加强农村饮用水水源保护工作的指导意见 >的通知》（浙环发〔2015〕46 号），农村饮用水水源保护范围划定方法如下：（1）以小型水库、山塘作为供水水源的，其保护范围为该小型水库、山塘的集水区域；（2）以河道作为供水水源的，其保护范围为取水点上游 1000米至下游 100米的水域，两岸纵深不小于 50 米的陆域，具体可依据自然地理、环境特征和环境管理需要确定（不超过集雨范围） ；（3）以大中型水库作为供水水源的，其保护范围为水库库区的保护范围；（4）以地下水作为供水水源的， 其保护范围为以开采井为中心半径 50 米的范围（位于河道附近， 河水可通过渗透等方式对地下水进行补给的水源地， 应结合地下水和河道保护范围划定标准，划定其水源保护范围） 。
3.2日供水规模 1000 吨或服务人口 10000以上的水源保护区划分方法日供水规模 1000 吨或服务人口 1000。
