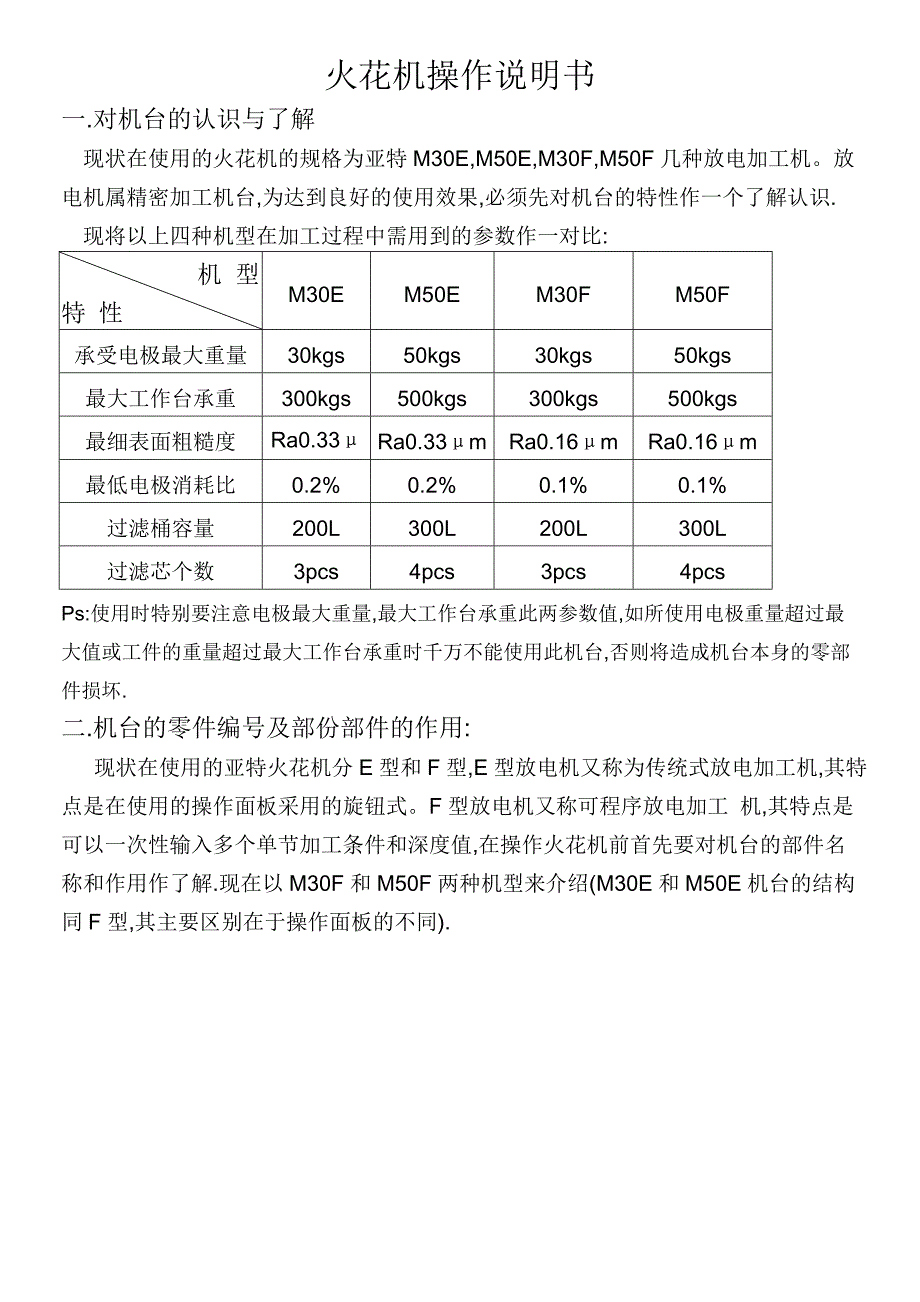

火花机操作说明书一.对机台的认识与了解现状在使用的火花机的规格为亚特 M30E,M50E,M30F,M50F 几种放电加工机放电机属精密加工机台,为达到良好的使用效果,必须先对机台的特性作一个了解认识.现将以上四种机型在加工过程中需用到的参数作一对比:机型 特 性M30EM50EM30FM50F承受电极最大重量30kgs50kgs30kgs50kgs最大工作台承重300kgs500kgs300kgs500kgs最细表面粗糙度Ra0.33μmRa0.33μmRa0.16μmRa0.16μm最低电极消耗比0.2%0.2%0.1%0.1%过滤桶容量200L300L200L300L过滤芯个数3pcs4pcs3pcs4pcsPs:使用时特别要注意电极最大重量,最大工作台承重此两参数值,如所使用电极重量超过最大值或工件的重量超过最大工作台承重时千万不能使用此机台,否则将造成机台本身的零部件损坏.二.机台的零件编号及部份部件的作用:现状在使用的亚特火花机分 E 型和 F 型,E 型放电机又称为传统式放电加工机,其特点是在使用的操作面板采用的旋钮式F 型放电机又称可程序放电加工 机,其特点是可以一次性输入多个单节加工条件和深度值,在操作火花机前首先要对机台的部件名称和作用作了解.现在以 M30F 和 M50F 两种机型来介绍(M30E 和 M50E 机台的结构同F 型,其主要区别在于操作面板的不同).现将各部件名称和作用列入表中参考编号名 称作 用01Z 轴面板Z 轴移动显示02电气控制箱电路保护框架03机头喷油控制阀控制机头喷油装置开关04塑料喷油软管上喷油管路05X 轴手转轮通过插销和转动作用带动工作台左右移动06手动注油器为机台 X、Y 轴导轨和方螺纹加注润滑油07X 轴锁紧手柄当 X 轴坐标移动到位后,使用之将 X 轴锁紧,保证长时间加工坐标移动最少08油桶吊环吊运机台09Y 轴锁紧手柄同 07 作用10水平垫块支撑水平调整柱脚11过滤蕊桶用来装置火花油过滤蕊子12一型扫尘片清除导轨垢物13Y 轴手转轮作用同 0514V 型扫尘片同 1215操作油桶防止油液外泄16液压表观察机台内绝缘液的冲出压力是否足够17两用灯其作用起照明和防火作用,当将灯打开时主要起照明作用,防火作用失效.当未开灯时,若放电加工中因液面过低或液温过高而产生起火现象时,该装置会发出警铃声,同时立即停止放电,防止起火18控制转动插销通过它的插入和拔出来控制带动工作台的移动和停止1921排油阀火花油泄油管道22连接橡管火花油过滤连接管路23电源接头马达帮浦电源接头24初滤、集油桶操作油桶→(初级过滤)火花油桶25排油管26电源接头5p 电源接头27“—”极机头线28“+”极头线连接工作头之电路线29“+” “—”极接头护罩电线保护用30电气箱吊环吊运电气箱装卸用31散热风扇32防尘护罩33伺服马达护罩34主轴护盖略35补充行程和转轮通过它的转动使机体主轴部分全部向上或向下移动来补充Z 轴的总体行程36排油杆将之拉上来可排除工作油箱内的油,将之压下去可使工作油箱内浸入一定高度的加工油,视加工状况而定37油位调节杆当需要浸油放电时,为调节油箱内液面高度而设,将之拉上,油位升高反之成立(降低)38吸控阀将之打开后能通过橡胶软管吸干工件孔穴中少量的加工液39间喷控阀将之打开可间隙喷油.即放电时停止喷油,机头上升时喷油40喷控阀41喷控阀将之打开可连续不断的冲油42进控阀将之拉至水平位置时可使工作油箱内迅速充满加工油43油位指针标示油桶内油的最高位置,当油桶内油位高度高于所指示的油位指针高度时,油桶内的油会由此处溢流出来44吸油管连接吸控阀45间喷及油位导线略46机头喷油管输送火花油至机头喷油装置47进油管连接于进控阀48马达帮浦推送火花油输出量49吸油橡管50出油橡管51补充液注入口此三项由于 M30F(M30E)处于机台右侧隐避于机身内,故无法看见三.机台的维护与保养3.1 机台工作平台必须保证平整,需每月校正一次,.如磁台平面度不在 0.005 以内,则需研磨平台修整,重新校正;3.2 机台无生锈现象,保持机身干凈,无油污;3.3 观察压力表的读数是否正常(0.7~1.0kg/cm2),马达帮浦的转向是否同箭头方向保持一致(若相反也是压力表读数偏小的原因);3.4 如图一中(A)的指示的部位—手动注油器,为导轨和方螺纹注入润滑油.保证机台良好的润滑性.随时注意注油器油标的高低,及时加油,如机台使用频繁应保证每天注油次数最少 2 次;3.5 每周观察火花油槽内之油量,有无低于标准值,若低于标准值应及时加油;3.6 如图二中绝缘液的清洁与更换:先将机台油桶内的油抽至一干凈桶内,抽至不能再抽时将图中(1)螺钉旋开,将油放入盒子中,待放完后再将(2)大螺钉松开,将(3)退开后将过滤蕊(4)拉出,将蕊桶擦拭干凈后换上新过滤蕊,密封好后换上新油(或待原油完全澄清后再倒回机台内);3.7 机台三级保养:一级保养: (1)每天保证机台无油污、积尘等现象;(每天) (2)机台不用时保证各部件无生锈现象;(3)导轨每天按时上油,保证正常作业.二级保养: (1)定期检查油路是否畅通;(每月) (2)定期检查机台工作平面水平度;(3)定期添加机台导轨油;(4)定期检查各部件有无损坏.三级保养: (1)更换新的火花油;(每年) (2)更换机台工作平台.四.机台 X、Y、Z 三轴精度校正及磁台平面度校正4.1 X、Y、Z 三轴精度校正(读数)将机台 X(或 Y)辆方向校正一平面度较好的挡块,固定于平台上,利用50mm、100mm、150mm、200mm 的标准块规,将块规的一端紧贴挡块的校正面,然后用校表(千分表)使表针指向一固定读数(如 40 处),重复多次,看显示器读数是否相同,若几次都相同,再将显示器该轴的读数归零,然后校表保持绝对不动,将校表移至块规的另一端,用同一个点碰块规另一端,重复几次,看显示器的读数是否相同.读数若大于或小于该块规的寸法则表示该轴的读数精度不准确(视差值大小而论,若差值较大则应整修机台).Z 轴是将块规置于平台上(平台要求平面度较好),用上述同样的方法观察其读数,视读数差值的大小而论是否应调整机台.4.2 X、Y、Z 三轴垂直度校正保证磁台平面度的前提下,将一标准的垂直度校正器置于平台上,将校正器的一边校正平行,再检查与之垂直的另一边,若读数不相同,则表示该机台X、Y 轴之间存在一定的夹角(不垂直),视差值大小考虑调整机台.Z 轴同上,若已保证磁台平面度,而校正 Z 轴时出现差值,则应视差值大小考虑修整机台.五.操作面板说明5.1 E 型火花机操作面板认识5.1.1 各功能上的名称和作用序号名 称作 用1紧急停止开关用于机台出现异常状况时停机加工之作用2、4 Z 轴手动上升、下降开关 使机头上升、下降动作3快慢速手动切换键调整机头上升、下降速度5Z 轴锁定开关(或伺服马达开关)使 Z 轴不上下动作6睡眠开关当深度加工到位自动切断电源,机头自动上升7液面控制开关打开时放电动作才能发生8间喷开关使喷油动作不连续产生,而是机头上升时喷油,放电时不喷油9“+” 、 “_”极切换开关交换电极和工件的极性用途,正常状况是电极为正,工件为负10加工液进油开关控制加工液的通断11放电开关控制放电的通断13蜂呜器开关控制蜂呜器是否发出声音15高压电流旋钮适用于钢对钢等之特殊加工,不作常用16低压电流旋钮控制放电电流的大小,最常用的电流调整开关17放电时间调整与(16)配合使用,控制放电进度、电极消耗、间隙大小、表面度量四因素.此旋钮是影响放电四因素的最主要旋钮18放电休止时间放电产生离子后回复绝缘状态时间21深度到过指示灯当深度加工到位时会亮,蜂呜器发出响声22“+” 、 “_”接触指示灯当“+” 、 “—”极接触时灯会亮,蜂呜器发出响声23温度控制指示灯当放电起火或油温过高时会亮24积碳指示灯放电产生积碳会亮28Z 轴上下定时调整开关控制机头提升时间和下降时间的长短.数值大,指越长29定时上下控制开关控制机头是否上升30伺服敏感度开关调整机头下降速度32深孔放电批示灯同(33)深孔放电开关配合使用,当(33)开关向上时(32)灯会亮.此功能作用反之成立34侧壁放电指示灯同(35)侧壁放电开关配合使用,当(35)开关向上时(34)灯会亮,表此功能作用,反之成立36自动休止时间指示灯同(37)自动休止时间开关配用,当(37)向上时灯亮,表此功能作用,反之成立,此开关一般状况都处于开启5.1.2 三轴显示器及按钮组认识 代号名 称使用方法及功能ENT输入键如:“X”→“4”→“ENT” 则 X 显示为 4CE清除错误键如使用时输入错误数据时按“CE”使之回复原来的状态(未输入前一步状态) PS:当输入完成时此功能无法清除REF连按两次,使机台进入工作坐标系状态电极消耗补偿END加工深度设定此两键其本质功能相似,都是加工深度的加深与预留,但其显示区别为:显示所有输入数据的一次累加,并且改变输入数据的正负号; “END”显示最后一次输入数据,而且不改变数据的正、负号MIN加工深度位置锁定显示可锁定(显示)加工深度当前最低点的位置5.2 F 型火花机操作面板认识序 号代 号名 称作 用1BT高压电流2AT低压电流3PA放电时间4PB放电休止时间5伺服敏感度6放电正面间隙电压8TOFF机头定时上升时间9TON机头定时下降时间常用的放电条件调整参数,其功能同 E 型,不同于 E 型的是:E 型属旋钮式调整,F 型属参数的更改调整10+/_“+” 、 “—”转换开关“+”电极为“+”,工件为“_”.反之成立11→。
→间隙喷油开关“ON”间喷作用,反之成立12TIMER时间设定加工时间长短设定13↓↑机头定时上下参数“ON”上下动作 “OFF”机头不上升 一般为“ON”14伺服快慢速功能“ON”机头运动快 “OFF”机头动作慢 一般为“ON”15液位开关“ON”冲油放电 “OFF”浸油放电 一般为“ON”16睡眠开关一般设置为 ON17扩孔配合装置OFF:未加装摇动装置 MODE1:Z 值加工时,X、Y 同时进行扩孔,到达 Z 值停止MODE2:Z 值加工至该单节加工深度时,X、Y 才开始扩孔,且发生短路时三轴同时退刀MODE3:Z 值至最后单节加工深度时,X、Y 才开始扩孔,扩孔时 Z 轴被锁定,不上下运动,适用于倒“T”电极及螺纹加工(短路时只沿 X、Y 回到中心,不同时退刀,以便保护电极)18Z 轴锁定(伺服马达锁定) 一般设为 OFF20Z 轴自动设深度功能一般为 OFF使用时需注意: 加工起始单节记号中所对加工单节序号必须与放电参数表中的单节序号保持一一对应的关系才是所需要的放电条件设置.六.操作步骤6.1 E 型操作步骤说明:6.1.1 打开电源总开关,使用“REF”键使机台回复至工作坐标状态;6.1.2 将平台整理平整、干凈;6.1.3 将工件放于平台上校正并吸磁固定;6.1.4 将电极按图纸相应的形状、方向装夹于机床夹头上,并校正电极;6.1.5 寻电极 X、Y 方向之中心点:调整条件为 OA(20~45)us;6.1.6 选择极性:电极为正、工件为负;6.1.7 寻边(分中方式)a.首先用电极 M 边寻工件 CDEF 面按“O” 、 “ENT”归零,同时连续按“L” 、 “ENT”使分中键作用;b.然后用电极 N 边寻工件 CDEF 面,得电极直径 Φ(方法:用垫块紧贴工件 CDEF面,电极 N 边碰垫块与 CDEF 面紧贴的面),(PS:此时垫块一定要贴紧工件的面,否则寻边出来的结果是错误的).按“ENT”使电极分中,找出电极此方中心,与CDEF 面重合;c.用同样的方法寻出与 ABDC 边相重合的电极中心,此时当坐标移至(0.0)时,电极中心与工件基准点重合;d.用电极最高点寻工件 ACEG 面设放电深度 Z(按实际尺寸设置).(PS:设值时当电流小于或等于。
